Präzise Steuerung für Ihre Elektronikprojekte: SMD 4014 – 8-stufiges Schieberegister
Sie suchen nach einer zuverlässigen und flexiblen Lösung zur sequenziellen Steuerung mehrerer Signale in Ihren Elektronikentwicklungen? Das SMD 4014 – 8-stufige Schieberegister mit einem Spannungsbereich von 3 bis 20 V im SO-16 Gehäuse ist die ideale Komponente für Ingenieure, Hobbyisten und Maker, die eine präzise und skalierbare Datenausgabe benötigen. Dieses Bauteil überbrückt die Lücke zwischen komplexen Mikrocontroller-Anforderungen und der direkten Ansteuerung von Peripheriegeräten, indem es die Anzahl der benötigten I/O-Pins drastisch reduziert und gleichzeitig eine robuste Funktionalität gewährleistet.
Überlegene Leistung und Flexibilität
Das SMD 4014 Schieberegister zeichnet sich durch seine überlegene Flexibilität und Effizienz im Vergleich zu herkömmlichen Lösungen aus. Wo Standard-Schieberegister oft auf einen engeren Spannungsbereich limitiert sind oder eine komplexere Ansteuerung erfordern, bietet das SMD 4014 eine breite Spannungsunterstützung von 3 bis 20 Volt, was es für eine Vielzahl von Anwendungen und Stromversorgungsszenarien kompatibel macht. Die 8-stufige Architektur ermöglicht die Steuerung von bis zu acht unabhängigen Ausgängen mit nur wenigen Steuerleitungen, was besonders in platzbeschränkten Designs oder bei knappen Mikrocontroller-Ressourcen einen entscheidenden Vorteil darstellt.
Anwendungsbereiche und Vorteile des SMD 4014 Schieberegisters
Das SMD 4014 Schieberegister ist ein fundamentaler Baustein für eine Vielzahl von elektronischen Schaltungen. Seine Fähigkeit, serielle Daten in parallele Ausgänge umzuwandeln, macht es unverzichtbar für Projekte, die eine sequentielle Aktivierung oder Deaktivierung mehrerer Komponenten erfordern. Dies reicht von der Ansteuerung von LED-Arrays über die Steuerung von Relais bis hin zur Erweiterung der I/O-Kapazität von Mikrocontrollern.
- Signalerweiterung: Reduzieren Sie die Anzahl der benötigten digitalen I/O-Pins Ihres Mikrocontrollers erheblich. Mit nur einem seriellen Dateneingang, einem Takt- und einem Latch-Signal können Sie bis zu 8 unabhängige parallele Ausgänge steuern.
- Sequenzielle Steuerung: Ideal für Anwendungen, bei denen Signale nacheinander oder in einer bestimmten Reihenfolge aktiviert werden müssen. Dies ist essentiell für dynamische Beleuchtungseffekte, Schrittmotortreiber oder die schrittweise Aktivierung von Peripheriegeräten.
- Flexibler Spannungsbereich: Die Kompatibilität mit Spannungen von 3 V bis 20 V ermöglicht den Einsatz in einer breiten Palette von Systemen, von Niederspannungs-IoT-Anwendungen bis hin zu robusteren Industrie- und Automatisierungslösungen.
- Robuste Logik: Bietet eine stabile und zuverlässige Signalverarbeitung, die für kritische Steuerungsaufgaben unerlässlich ist.
- Kompakte Bauform: Das SO-16 Gehäuse ist für die Oberflächenmontage (SMD) konzipiert, was eine platzsparende Integration in Leiterplatten ermöglicht und für moderne, miniaturisierte Elektronikgeräte optimiert ist.
- Einfache Integration: Das Standard-Schieberegister-Protokoll ist weit verbreitet und mit den meisten Mikrocontrollern und digitalen Logikschaltungen kompatibel, was die Implementierung vereinfacht.
Technische Spezifikationen und Designmerkmale
Das SMD 4014 Schieberegister repräsentiert eine fortschrittliche Lösung für die Signalverarbeitung in der modernen Elektronik. Seine Konstruktion und die gewählten Materialien sind auf Langlebigkeit und optimale Leistung ausgelegt. Die Oberflächenmontage (SMD) ermöglicht eine hohe Integrationsdichte auf Leiterplatten, während die solide interne Struktur eine zuverlässige Funktion über einen weiten Temperaturbereich und bei variierenden Betriebsbedingungen gewährleistet.
| Eigenschaft | Beschreibung |
|---|---|
| Produktkategorie | Schieberegister (Shift Register) |
| Modellbezeichnung | SMD 4014 |
| Stufenanzahl | 8 |
| Betriebsspannungsbereich | 3 V bis 20 V DC |

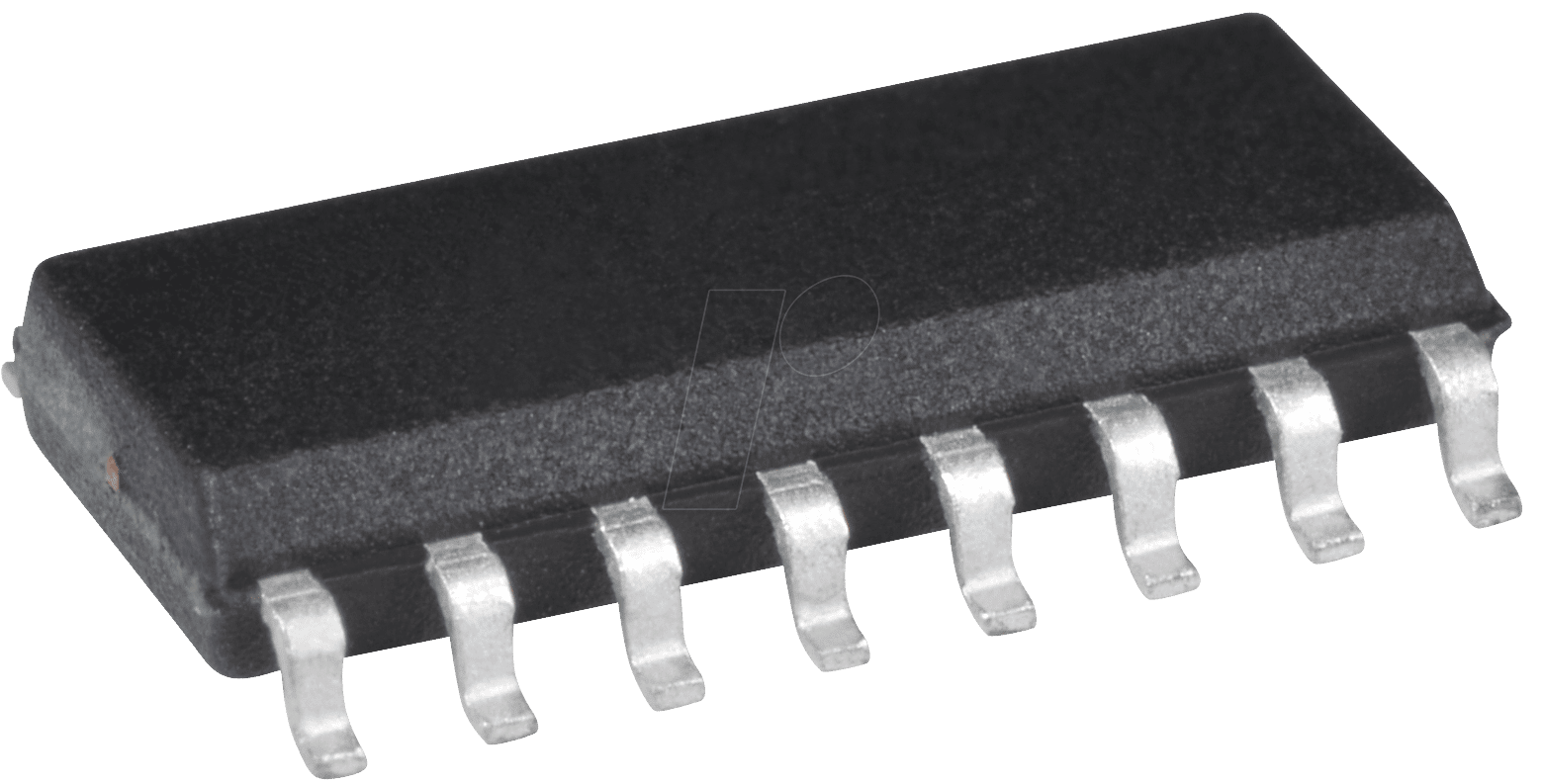

| Gehäuseform | SO-16 (Small Outline Package, 16 Pins) |
| Technologie | CMOS (Complementary Metal-Oxide-Semiconductor) |
| Logik-Typ | Seriell-in, Parallel-out |
| Ausgänge | 8 unabhängige parallele Ausgänge |
| Taktfrequenz | Typische Werte bis zu einigen MHz, abhängig von der genauen Spezifikation des Herstellers und den Betriebsbedingungen. Bietet ausreichend Geschwindigkeit für die meisten Steuerungsanwendungen. |
| Isolationswiderstand | Sehr hoch, charakteristisch für CMOS-Bauteile, minimiert Leckströme und gewährleistet eine präzise Signalintegrität. |
| Umgebungsbedingungen | Entwickelt für den Einsatz in standardmäßigen industriellen und hobbyistischen Elektronikumgebungen. Spezifische Temperaturbereiche sind abhängig vom genauen Datenblatt des Herstellers. |
Detaillierte Funktionalität und Implementierung
Das Herzstück des SMD 4014 Schieberegisters ist seine Fähigkeit, serielle Daten bitweise zu verarbeiten und als parallele Ausgänge bereitzustellen. Der Prozess beginnt mit der seriellen Datenleitung (Data In). Jedes Mal, wenn ein positiver Takt-Puls (Clock) anliegt, wird das aktuelle Bit von der Datenleitung in die erste Stufe des Registers geschoben. Gleichzeitig werden die Inhalte aller vorherigen Stufen um eine Position nach hinten verschoben. Das Bit, das sich zuletzt in der letzten Stufe befand, wird dabei nach außen geleitet (Data Out, falls verfügbar und genutzt). Ein Latch-Signal (Latch oder Enable) wird verwendet, um den Inhalt der internen Register zu speichern und auf die parallelen Ausgänge (Q0-Q7) zu übertragen. Solange das Latch-Signal aktiv ist, bleiben die parallelen Ausgänge unverändert, unabhängig von den Taktsignalen. Wird das Latch-Signal deaktiviert, spiegeln die Ausgänge den aktuellen Zustand der Schieberegisterstufen wider.
Diese Architektur ist besonders vorteilhaft, wenn Sie beispielsweise 8 LEDs mit unterschiedlichen Helligkeiten oder Aktivierungssequenzen steuern möchten. Anstatt 8 separate digitale Ausgänge von Ihrem Mikrocontroller zu benötigen, können Sie die Daten sequentiell über eine einzige Leitung an das Schieberegister senden und mit dem Takt-Signal die Übertragung synchronisieren. Durch die Aktivierung des Latch-Signals werden dann alle 8 LEDs gleichzeitig in den gewünschten Zustand versetzt. Dies spart wertvolle Ressourcen und vereinfacht die Verdrahtung erheblich.
Die breite Spannungsunterstützung von 3 bis 20 Volt macht das SMD 4014 äußerst vielseitig. Es kann problemlos in Systemen mit einer 3,3-V- oder 5-V-Logik verwendet werden, die typisch für Mikrocontroller sind, aber auch in Systemen mit höheren Betriebsspannungen, beispielsweise zur Steuerung von Leistungsbausteinen oder in industriellen Umgebungen. Diese Flexibilität minimiert die Notwendigkeit von Pegelwandlern und vereinfacht das Schaltungsdesign.
FAQ – Häufig gestellte Fragen zu SMD 4014 – Shift Register, 8-Stage, 3 … 20 V, SO-16
Wie viele digitale Ausgänge bietet das SMD 4014 Schieberegister?
Das SMD 4014 Schieberegister verfügt über 8 unabhängige parallele Ausgänge, die durch die serielle Eingabe von Daten gesteuert werden.
Welchen Spannungsbereich unterstützt das SMD 4014?
Dieses Schieberegister ist für einen Betriebsspannungsbereich von 3 Volt bis 20 Volt DC ausgelegt, was eine hohe Flexibilität bei der Integration in verschiedene elektronische Systeme ermöglicht.
Ist das SMD 4014 für die Oberflächenmontage (SMD) geeignet?
Ja, das SMD 4014 wird im SO-16 Gehäuse geliefert, welches speziell für die Oberflächenmontage auf Leiterplatten optimiert ist. Dies ermöglicht eine kompakte und effiziente Bestückung.
Wie wird das Schieberegister mit Daten versorgt?
Daten werden seriell über einen dedizierten Dateneingang (Data In) zugeführt. Jeder Takt-Puls (Clock) verschiebt ein Bit in die nächste Stufe des Registers.
Wozu dient das Latch-Signal?
Das Latch-Signal (auch bekannt als Enable oder Output Enable) dient dazu, den aktuellen Zustand der internen Register auf die parallelen Ausgänge zu übertragen und dort zu fixieren. Dies ermöglicht es, den Zustand aller Ausgänge gleichzeitig zu aktualisieren.
Ist das SMD 4014 mit Mikrocontrollern wie Arduino oder Raspberry Pi kompatibel?
Ja, das SMD 4014 ist aufgrund seines standardmäßigen Schieberegister-Protokolls und des breiten Spannungsbereichs (insbesondere der Kompatibilität mit 3,3 V und 5 V) hervorragend mit gängigen Mikrocontrollern wie Arduino und Raspberry Pi kompatibel.
Welche Art von Anwendungen sind mit dem SMD 4014 gut umsetzbar?
Typische Anwendungen umfassen die Steuerung von LED-Arrays, die Ansteuerung von Relais-Boards, die Erweiterung von Mikrocontroller-I/O-Ports, die Implementierung von Schieberegister-basierten Displays und jede Anwendung, die eine sequenzielle oder parallele Steuerung von mehreren Signalen mit minimaler Pin-Anzahl erfordert.
