Präzisionsschaltungen für anspruchsvolle Elektronikprojekte: Das SMD 4011 NAND-Gatter
Suchen Sie eine zuverlässige und vielseitige Logikkomponente, um komplexe digitale Schaltungen zu realisieren? Das SMD 4011 NAND-Gatter mit 2 Eingängen und einem Spannungsbereich von 3 bis 15 V im SO-14 Gehäuse ist die optimale Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die höchste Präzision und Flexibilität in ihren Designs benötigen. Dieses Bauteil ermöglicht die effiziente Umsetzung fundamentaler Logikfunktionen, die das Rückgrat jeder digitalen Anwendung bilden.
Die Überlegenheit des SMD 4011 NAND-Gatters
Im Vergleich zu weniger robusten oder spezialisierten Logikgattern bietet das SMD 4011 NAND-Gatter eine herausragende Kombination aus Spannungsflexibilität und Zuverlässigkeit. Seine Fähigkeit, über einen breiten Versorgungsspannungsbereich von 3 V bis 15 V zu operieren, macht es universell einsetzbar und minimiert die Notwendigkeit spezifischer Spannungsregulierungen. Die SO-14 Bauform (Small Outline Package) prädestiniert es für moderne, platzsparende Oberflächenmontage (SMD) Anwendungen, wo Effizienz und Miniaturisierung im Vordergrund stehen. Dies unterscheidet es von älteren THT-Komponenten oder integrierten Schaltungen mit eingeschränkterer Spannungsbandbreite.
Fundamentale Logikoperationen mit höchster Effizienz
Das Herzstück digitaler Systeme sind fundamentale Logikfunktionen. Das NAND-Gatter, als eine der universellsten Logikfunktionen, ermöglicht die Implementierung aller anderen Booleschen Funktionen. Das SMD 4011 realisiert diese Operation mit herausragender Präzision und minimalen Schaltzeiten. Seine Leistungsfähigkeit erlaubt die Konstruktion von Taktschaltungen, Datenverarbeitungseinheiten und Steuerungssystemen, die höchste Anforderungen an Geschwindigkeit und Stabilität erfüllen.
Vorteile und Anwendungsbereiche des SMD 4011
- Breiter Betriebsspannungsbereich: Die Flexibilität von 3 V bis 15 V ermöglicht den Einsatz in einer Vielzahl von Systemen, von batteriebetriebenen Geräten bis hin zu industriellen Steuerungen.
- Kompakte Bauform (SO-14): Ideal für moderne SMD-Bestückung, spart Platz auf der Leiterplatte und ermöglicht dichtere Designs.
- Hohe Zuverlässigkeit: Konzipiert für langlebigen Betrieb unter variierenden Umgebungsbedingungen, gewährleistet es eine stabile Funktionsweise Ihrer Schaltungen.
- Universelle Logikfunktion: Das NAND-Gatter ist eine universelle Baustein-Funktion, mit der sich alle anderen logischen Grundfunktionen (AND, OR, NOT, XOR etc.) realisieren lassen.
- Geringer Stromverbrauch: Effiziente Schaltungsarchitektur minimiert den Energiebedarf, was besonders in batteriebetriebenen Anwendungen von Vorteil ist.
- Schnelle Schaltzeiten: Ermöglicht hohe Taktfrequenzen in digitalen Systemen, was für schnelle Datenverarbeitung und Echtzeitanwendungen unerlässlich ist.
- Robustheit gegen Störungen: Die Konstruktion ist auf eine gute Immunität gegenüber elektrischen Störungen ausgelegt, was die Signalintegrität auch in anspruchsvollen Umgebungen sichert.
Technische Spezifikationen im Detail
Das SMD 4011 NAND-Gatter repräsentiert fortschrittliche Halbleitertechnologie, die auf maximale Leistung und Effizienz in digitalen Schaltungen abzielt. Die Wahl des SO-14 Gehäuses (Small Outline Package) unterstreicht seine Eignung für moderne Oberflächenmontageprozesse, die eine präzise Platzierung und zuverlässige Verbindung auf Leiterplatten (PCBs) ermöglichen. Diese Bauform ist standardisiert und weit verbreitet, was die Integration in bestehende Fertigungsprozesse erleichtert.
Die Kernfunktion des NAND-Gatters basiert auf der Booleschen Logik. Für zwei Eingänge (A und B) und einen Ausgang (Q) gilt die Funktion Q = NOT(A AND B). Das bedeutet, der Ausgang Q ist nur dann auf niedrigem Logikpegel (LOW), wenn beide Eingänge A und B auf hohem Logikpegel (HIGH) sind. In allen anderen Fällen ist der Ausgang HIGH.
Der angegebene Spannungsbereich von 3 V bis 15 V ist ein kritischer Parameter, der die Anwendungsvielfalt des Bauteils maßgeblich beeinflusst. Diese breite Spanne ermöglicht den Betrieb sowohl in Niederspannungsumgebungen, wie sie häufig in portablen Elektronikgeräten oder IoT-Anwendungen anzutreffen sind, als auch in Systemen, die höhere Versorgungsspannungen erfordern, wie es bei einigen industriellen Steuerungen oder älteren CMOS-basierten Systemen der Fall ist. Dies reduziert die Notwendigkeit von zusätzlichen Spannungswandlern oder spezialisierten Stromversorgungen, was zu einer Vereinfachung des Schaltungsdesigns und einer Reduzierung der Gesamtkosten führen kann.
Die Anzahl der Gatter pro integriertem Schaltkreis ist ein weiterer wichtiger Aspekt. Während die genaue Anzahl der NAND-Gatter innerhalb eines einzelnen SO-14 Chips für das Modell 4011 nicht explizit genannt wird, ist bei diesem Typ von Logik-ICs üblich, dass mehrere Gatter (oft 4 oder 6) in einem Gehäuse integriert sind. Dies ermöglicht die Realisierung komplexerer logischer Funktionen mit einem einzigen Bauteil und reduziert die Stückzahl sowie den Platzbedarf auf der Platine.
Die Eingangsimpedanz ist typischerweise sehr hoch, was charakteristisch für CMOS-Technologie ist. Dies bedeutet, dass das Gatter nur sehr geringe Mengen an Strom von der Quelle zieht, die die Eingangssignale liefert. Dies ist vorteilhaft für die Energieeffizienz und minimiert die Belastung der vorgeschalteten Schaltungsteile.
Die Ausgangsstrombelastbarkeit gibt an, wie viel Strom der Ausgang des Gatters liefern oder aufnehmen kann, ohne dass es zu Funktionsbeeinträchtigungen oder Beschädigungen kommt. Diese Spezifikation ist wichtig für die Auswahl von Lastwiderständen oder die Ansteuerung nachfolgender Komponenten.
Die Verarbeitungsgeschwindigkeit, gemessen in Schiebeverzögerungen (propagation delays), ist entscheidend für Anwendungen, die hohe Taktfrequenzen erfordern. Geringe Verzögerungen ermöglichen schnellere Schaltvorgänge und somit eine höhere Datenverarbeitungsrate.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Integrierter Schaltkreis (IC) – Logikgatter |
| Logikfunktion | NAND-Gatter, 2 Eingänge |
| Betriebsspannungsbereich (VCC) | 3 V bis 15 V |

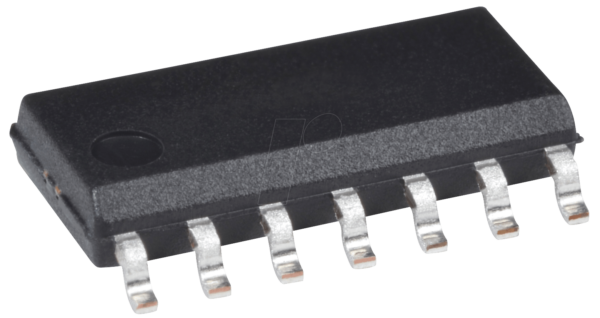

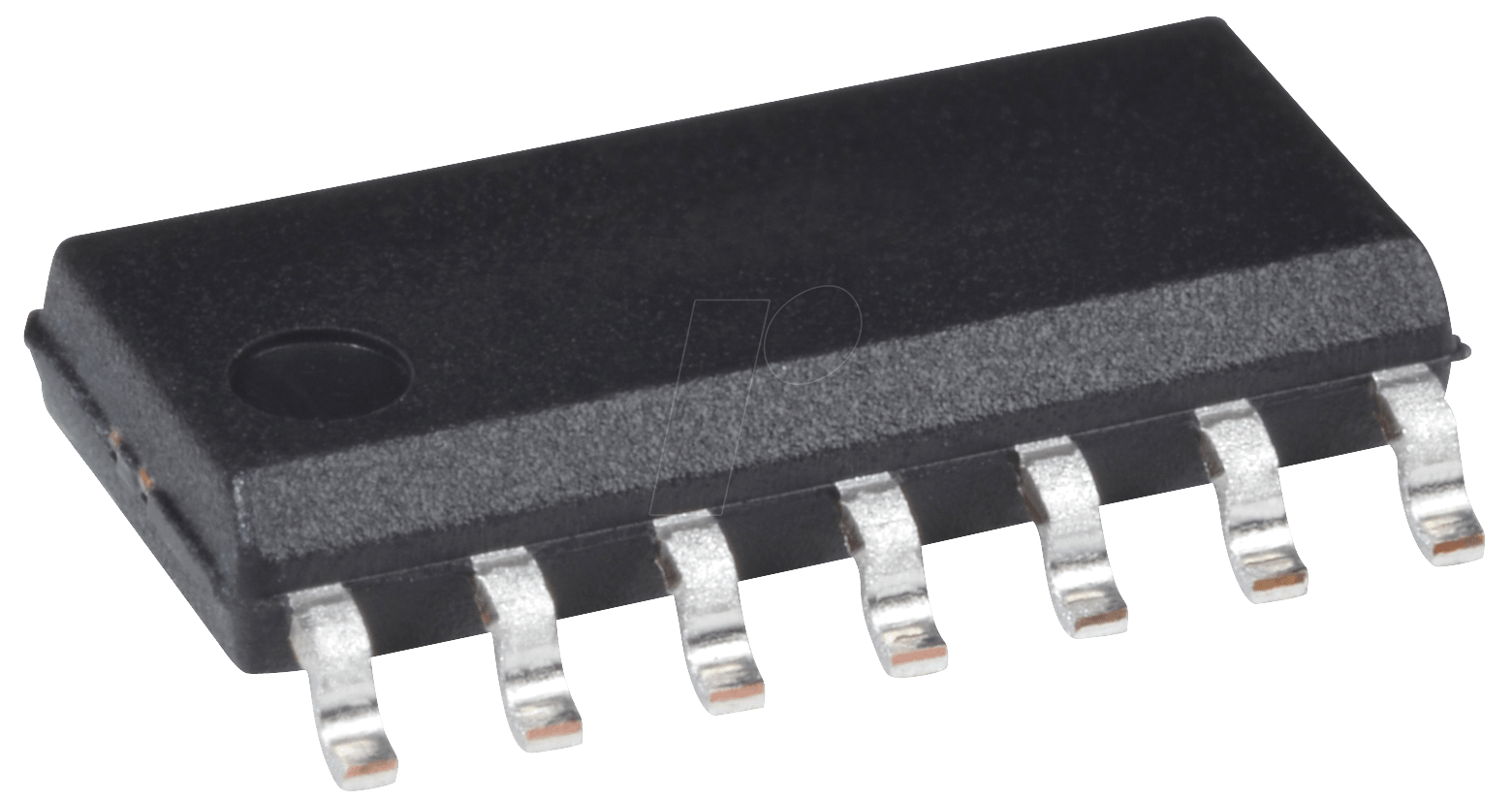

| Gehäuseform | SO-14 (Small Outline Package) – Oberflächenmontage |
| Typische Anzahl Gatter pro Chip | Mehrere (häufig 4 oder 6 für diese Logikfamilien) |
| Eingangsimpedanz | Sehr hoch (typisch für CMOS-Technologie), geringer Stromverbrauch |
| Schaltgeschwindigkeit (Propagation Delay) | Optimiert für schnelle digitale Operationen, ermöglicht hohe Taktfrequenzen |
| Anwendungsbereiche | Digitale Logikschaltungen, Mikrocontroller-Peripherie, Taktsysteme, Signalverarbeitung, universelle Logik-Implementierungen. |
Umfassende Einsatzmöglichkeiten in der Elektronikentwicklung
Das SMD 4011 NAND-Gatter ist ein universelles Werkzeug im Arsenal jedes Elektronikentwicklers. Seine Fähigkeit, als universelles Gatter zu dienen, erlaubt die Implementierung jeder beliebigen Booleschen Funktion. Dies macht es unverzichtbar für eine breite Palette von Anwendungen:
- Universelle Logik-Synthese: Aufbau komplexer logischer Schaltungen, wie Addierer, Multiplexer, Demultiplexer, Decoder und Encoder, ausschließlich aus NAND-Gattern. Dies vereinfacht den Designprozess und reduziert die Notwendigkeit, verschiedene Logikfamilien zu kombinieren.
- Flip-Flops und Speicherzellen: Realisierung von SR-Latches oder D-Flip-Flops, die grundlegende Bausteine für statische RAMs (SRAM) und Register bilden. Diese sind essentiell für Datenspeicherung und Zustandsverwaltung in digitalen Systemen.
- Taktgenerierung und -verteilung: Design von Oszillatoren und Taktsystemen, die die Synchronisation von Komponenten in komplexen digitalen Systemen gewährleisten. Die präzisen Schaltzeiten des 4011 sind hierbei von entscheidender Bedeutung.
- Schutzschaltungen und Fehlerdetektion: Implementierung von Überwachungs- und Schutzfunktionen, die auf logischen Bedingungen basieren, um ungewollte Systemzustände zu erkennen und zu verhindern.
- Signalaufbereitung und -formung: Modifikation und Anpassung von digitalen Signalen, um Kompatibilität zwischen verschiedenen Systemkomponenten sicherzustellen.
- Prototypenentwicklung und Lernen: Für Studenten und Hobbyisten bietet das 4011 eine hervorragende Möglichkeit, die Grundlagen digitaler Logik zu erlernen und praktische Erfahrungen mit dem Aufbau von Schaltungen zu sammeln.
- Industrielle Automatisierung: Integration in Steuerungslogiken für Maschinen, Anlagen und Prozesskontrollsysteme, wo Zuverlässigkeit und breite Spannungsflexibilität gefordert sind.
- Embedded Systems: Ergänzung von Mikrocontrollern zur Implementierung spezifischer logischer Aufgaben, die über die Fähigkeiten des Hauptprozessors hinausgehen oder eine dedizierte Logikschaltung erfordern.
FAQ – Häufig gestellte Fragen zu SMD 4011 – NAND-Gate, 2-Input, 3 … 15 V, SO-14
Was ist die primäre Funktion eines NAND-Gatters?
Die primäre Funktion eines NAND-Gatters (NOT-AND) ist die Durchführung einer logischen UND-Operation, gefolgt von einer logischen NICHT-Operation. Das bedeutet, der Ausgang ist nur dann auf einem niedrigen Logikpegel (LOW), wenn alle seine Eingänge auf einem hohen Logikpegel (HIGH) sind. In allen anderen Fällen ist der Ausgang auf einem hohen Logikpegel (HIGH).
Warum ist der breite Betriebsspannungsbereich von 3-15 V vorteilhaft?
Der breite Betriebsspannungsbereich von 3 V bis 15 V bietet eine außergewöhnliche Flexibilität. Er ermöglicht den Einsatz des NAND-Gatters in einer Vielzahl von Systemen, von Niederspannungsanwendungen (z.B. batteriebetriebene Geräte) bis hin zu Hochspannungsumgebungen (z.B. industrielle Steuerungen oder ältere CMOS-Schaltungen). Dies reduziert die Notwendigkeit für zusätzliche Spannungswandler und vereinfacht das Schaltungsdesign.
Was bedeutet die SO-14 Gehäuseform für meine Anwendung?
Die SO-14 (Small Outline Package) Gehäuseform ist ein Standard für Oberflächenmontage (SMD). Sie ist kompakt und ermöglicht eine präzise Platzierung auf Leiterplatten (PCBs) mittels automatisierter Bestückungsprozesse. Dies führt zu platzsparenden und dichten Schaltungsdesigns, was besonders in modernen Elektronikgeräten vorteilhaft ist.
Kann ich mit NAND-Gattern alle anderen logischen Funktionen realisieren?
Ja, das NAND-Gatter wird als universelles Gatter bezeichnet. Das bedeutet, dass jede andere logische Grundfunktion (wie AND, OR, NOT, XOR) ausschließlich durch Kombinationen von NAND-Gattern realisiert werden kann. Dies macht es zu einem äußerst mächtigen und flexiblen Baustein in der digitalen Schaltungsentwicklung.
Wie schnell sind die Schaltvorgänge des SMD 4011?
Die genauen Schaltzeiten (propagation delays) variieren je nach Betriebsspannung und Last. Integrierte CMOS-Schaltungen wie das 4011 sind jedoch für relativ schnelle Schaltvorgänge ausgelegt, die für die meisten digitalen Anwendungen, einschließlich hoher Taktfrequenzen, ausreichend sind. Für präzise Timing-kritische Anwendungen sollten die spezifischen Datenblattwerte konsultiert werden.
Ist das SMD 4011 für den Einsatz in rauen Umgebungen geeignet?
Die CMOS-Technologie, auf der viele 4000er-Serien-ICs basieren, bietet im Allgemeinen eine gute Zuverlässigkeit und Immunität gegenüber elektrischen Störungen. Die genaue Eignung für extrem raue Umgebungsbedingungen (z.B. hohe Temperaturen, starke Vibrationen) hängt jedoch von spezifischen Produktdatenblättern und Industriestandards ab. Für typische industrielle und professionelle Anwendungen ist es jedoch gut geeignet.
Welche Art von Lasten kann der Ausgang eines 4011 NAND-Gatters treiben?
Der Ausgang eines 4011 NAND-Gatters kann eine moderate Last an Strom liefern oder aufnehmen. Die genaue Spezifikation der Ausgangsstrombelastbarkeit ist im Datenblatt des Herstellers zu finden. Es ist wichtig, diese Spezifikation zu beachten, um sicherzustellen, dass die nachfolgende Schaltung oder Last nicht überlastet wird, was zu Fehlfunktionen oder Beschädigungen führen könnte.
