SMCJ45A VIS – Unidirektionale TVS-Diode für Höchsten Schutz gegen Transiente Überspannungen
Elektronische Systeme sind permanent transienten Überspannungen ausgesetzt, die von Schaltvorgängen, Blitzschlägen oder elektrostatischen Entladungen (ESD) verursacht werden. Diese potenziell zerstörerischen Ereignisse können zu kostspieligen Ausfällen, Datenverlust und einer verkürzten Lebensdauer Ihrer wertvollen Geräte führen. Die SMCJ45A VIS TVS-Diode wurde speziell entwickelt, um präzisen und zuverlässigen Schutz für empfindliche Schaltungen zu bieten, indem sie schädliche Spannungsspitzen effektiv absorbiert und ableitet. Sie ist die ideale Lösung für Ingenieure und Techniker, die eine robuste und unkomplizierte Schutzkomponente für eine Vielzahl von Anwendungen benötigen.
Überlegene Leistung und Zuverlässigkeit im Vergleich zu Standardlösungen
Standardlösungen wie Verbundschutz oder einfache Dioden bieten oft nur unzureichenden Schutz oder sind nicht für die spezifischen Anforderungen moderner Elektronik ausgelegt. Die SMCJ45A VIS zeichnet sich durch ihre unidirektionale Charakteristik aus, was bedeutet, dass sie Schutz in eine bestimmte Richtung bietet und somit eine präzisere Steuerung der Ableitungscharakteristik ermöglicht. Mit ihrer beeindruckenden Spitzenimpulsleistung von 1500 W bei 10/1000 µs (gemäß ITU-T K.20/K.21/K.40/K.41 und IEC 61000-4-5) und einer Klemmspannung von lediglich 73,5 V (bei 50 A) bietet sie einen überlegenen Schutz vor Hochspannungsereignissen, der weit über dem liegt, was herkömmliche Komponenten leisten können. Die spezifizierte Betriebsspannung von 45 V stellt sicher, dass die Diode in einer breiten Palette von Stromversorgungsschienen eingesetzt werden kann, ohne frühzeitig zu schalten und die Signalintegrität zu beeinträchtigen.
Schlüsselfunktionen und Vorteile der SMCJ45A VIS
- Hochentwickelter Überspannungsschutz: Bietet erstklassigen Schutz vor transienten Spannungsspitzen, einschließlich Blitzinduzierter Ströme und ESD-Ereignissen.
- Unidirektionale Schutzkennlinie: Ermöglicht eine präzisere und effizientere Ableitung von Überspannungen in einer spezifischen Richtung, was für bestimmte Schaltungsdesigns von Vorteil ist.
- Hohe Spitzenimpulsleistung: Mit 1500 W Spitzenleistung (10/1000 µs) ist sie in der Lage, erhebliche Energiemengen abzuleiten und so empfindliche Komponenten vor Zerstörung zu bewahren.
- Niedrige Klemmspannung: Eine Klemmspannung von nur 73,5 V bei 50 A stellt sicher, dass die Spannung nach der Ableitung auf einem sicheren Niveau gehalten wird.
- Robuste Bauweise: Gefertigt im weit verbreiteten und bewährten DO-214AB (SMC) Gehäuse für einfache Integration in Standard-SMT-Fertigungsprozesse.
- Breiter Betriebstemperaturbereich: Gewährleistet zuverlässige Leistung über einen weiten Temperaturbereich, was sie für diverse Umgebungsbedingungen geeignet macht.
- Kosteneffiziente Lösung: Bietet einen hohen Schutzgrad zu einem wettbewerbsfähigen Preis und schützt so vor teuren Reparaturen und Ausfallzeiten.
Technische Spezifikationen und Leistungsmerkmale
Die SMCJ45A VIS TVS-Diode ist eine Avalanche-Diode, die speziell für den Schutz empfindlicher elektronischer Schaltkreise entwickelt wurde. Ihre unidirektionale Natur bedeutet, dass sie Strom nur in eine Richtung leitet, wenn die Durchbruchspannung überschritten wird. Dies ist besonders nützlich in Anwendungen, bei denen die Polarität der Stromquelle bekannt und stabil ist.
Detailanalyse der Leistungsparameter
Die Nennspannung von 45 V (VWM – Working Peak Reverse Voltage) gibt die maximale Spannung an, bei der die Diode im umgekehrten Sperrzustand ohne Durchbruch betrieben werden kann. Oberhalb dieser Spannung beginnt die Diode, die überschüssige Energie abzuleiten. Die Durchbruchspannung (VBR – Breakdown Voltage) liegt typischerweise im Bereich von 50,3 V bis 55,7 V bei einem Teststrom von 1 mA. Nach dem Durchbruch sorgt die niedrige Klemmspannung (VC – Clamping Voltage) von maximal 73,5 V bei einem Spitzenstrom von 50 A dafür, dass die Spannung an den Klemmen der Diode nicht über dieses Niveau ansteigt. Dies ist entscheidend, um die nachgeschalteten Schaltungsteile vor schädlichen Spannungsspitzen zu schützen.
Die Spitzenimpulsleistung (PPPM – Peak Pulse Power Dissipation) ist ein zentraler Parameter für den Überspannungsschutz. Mit 1500 W für eine Impulsdauer von 10/1000 µs (entspricht der Standardtestform gemäß IEC 61000-4-5) kann die SMCJ45A VIS erhebliche Energiemengen sicher ableiten. Dies macht sie geeignet für Anwendungen, bei denen höhere transienten Energien erwartet werden, wie z.B. in Telekommunikationsgeräten oder Stromversorgungseinheiten, die externen Einflüssen ausgesetzt sind.
Die Lebensdauer und Zuverlässigkeit einer solchen Komponente wird auch durch ihre Widerstandsfähigkeit gegenüber wiederholten Überspannungsereignissen bestimmt. Während die 1500 W sich auf einen einzelnen Puls beziehen, sind TVS-Dioden so konzipiert, dass sie auch einer Vielzahl von kleineren oder mittleren Impulsen standhalten, was zu einer erhöhten Systemstabilität über die Zeit beiträgt.
Produkteigenschaften im Überblick
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Hersteller | Vishay (VIS) |
| Produktkategorie | TVS-Dioden (Transient Voltage Suppressor) |
| Schutzrichtung | Unidirektional |
| Betriebsspannung (VWM) | 45 V |
| Durchbruchspannung (VBR) | 50,3 V bis 55,7 V (bei 1 mA) |
| Klemmspannung (VC) bei 50 A | Max. 73,5 V |
| Spitzenimpulsleistung (PPPM) bei 10/1000 µs | 1500 W |
| Spitzenimpulsstrom (IPPM) bei 10/1000 µs | 50 A |

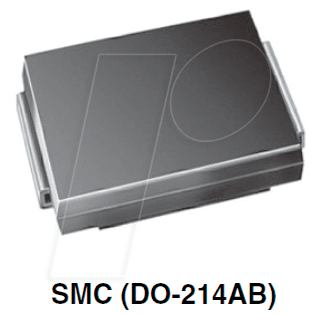

| Gehäuse | DO-214AB (SMC) |
| Anschlussart | Oberflächenmontage (SMT) |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Standardkonformität | IEC 61000-4-5, ITU-T K.20/K.21/K.40/K.41 |
| Material & Haptik | Gehäuse aus geformtem Kunststoff, das hohe mechanische Stabilität und Zuverlässigkeit bietet. Die internen Halbleitermaterialien sind auf Langlebigkeit unter hohen Energiebelastungen optimiert. |
| Design-Merkmale | Kompakte Bauform des SMC-Gehäuses ermöglicht hohe Packungsdichte auf der Leiterplatte. Die hermetisch versiegelte Struktur des Halbleiterchips schützt vor Umwelteinflüssen. |
| Einsatzmöglichkeiten | Schutz von Netzteilen, Telekommunikationsanschlüssen, industriellen Steuerungen, Automobil-Elektronik und jeder Anwendung, bei der eine zuverlässige Ableitung von transienten Spannungsereignissen gefordert ist. |
Anwendungsgebiete und Integration
Die SMCJ45A VIS TVS-Diode ist aufgrund ihrer vielseitigen Spezifikationen und der robusten Bauform für eine breite Palette von Anwendungen prädestiniert. In der Telekommunikation schützt sie Kommunikationsleitungen und Datenbusse vor Überspannungen, die durch externe Einflüsse wie Blitzentladungen in der Nähe von Antennen oder durch Schaltvorgänge im Stromnetz entstehen können. Industrielle Steuerungen und Automatisierungssysteme profitieren von der Zuverlässigkeit der Diode, um empfindliche Mikrocontroller und Sensoren vor schädlichen Spitzen zu bewahren, die durch den Betrieb von großen Motoren oder Leistungselektronik verursacht werden.
Im Automobilbereich ist der Schutz der Bordelektronik vor transienten Spannungen, die durch das Starten des Motors, Lichtmaschinenregler-Schaltkreise oder externe Stromquellen entstehen, von entscheidender Bedeutung. Die SMCJ45A VIS kann hier als zuverlässiger Schutz für Steuergeräte, Infotainmentsysteme und Fahrerassistenzsysteme dienen. Auch in Netzteilen, sowohl im Consumer- als auch im Industrie-Bereich, spielt die Diode eine wichtige Rolle beim Schutz vor Netztransienten und Überspannungen, die durch plötzliche Lastwechsel oder Schwankungen im Stromnetz verursacht werden.
Die Integration in bestehende Schaltungsdesigns ist dank des Standard-SMC-Gehäuses (DO-214AB) unkompliziert. Dieses Gehäuseformat ist für die automatische Oberflächenmontage (SMT) optimiert und ermöglicht eine effiziente Bestückung auf Leiterplatten. Die Diode sollte parallel zur zu schützenden Komponente oder dem zu schützenden Leitungszug platziert werden, um die transienten Spannungsspitzen effektiv zur Masse abzuleiten, bevor sie die empfindliche Schaltung erreichen.
FAQ – Häufig gestellte Fragen zu SMCJ45A VIS – TVS-Diode, Unidirektional, 45 V, 1500 W, DO-214AB/SMC
Was bedeutet „unidirektional“ bei dieser TVS-Diode?
Unidirektional bedeutet, dass die Diode den Strom nur in eine Richtung ableitet, wenn die Durchbruchspannung überschritten wird. Dies ist nützlich, wenn die erwarteten transienten Spannungen nur in einer Polarität auftreten können, da es eine präzisere Steuerung und eine geringere parasitäre Kapazität im Vergleich zu bidirektionalen Dioden ermöglicht.
Welche Art von Überspannungen kann die SMCJ45A VIS typischerweise ableiten?
Die SMCJ45A VIS ist darauf ausgelegt, transiente Spannungsspitzen zu absorbieren und abzuleiten, die von Quellen wie elektrostatischen Entladungen (ESD), Blitzinduzierten Strömen (z.B. nach IEC 61000-4-5) und Schaltvorgängen in Stromversorgungsnetzen stammen.
Ist die 1500 W Spitzenimpulsleistung ein permanenter Wert?
Nein, die 1500 W Spitzenimpulsleistung (bei 10/1000 µs) ist ein Wert für einen einzelnen, kurzzeitigen Impuls. Die Diode ist für den Schutz vor transienten Ereignissen konzipiert, nicht für die kontinuierliche Lastableitung hoher Ströme.
Wie wähle ich die richtige TVS-Diode für meine Anwendung aus?
Bei der Auswahl einer TVS-Diode sollten Sie die maximale Dauerbetriebsspannung (VWM), die erwarteten transienten Spannungsspitzen (Spannung und Energie) sowie die zulässige Klemmspannung für die zu schützende Komponente berücksichtigen. Die SMCJ45A VIS mit 45 V VWM ist für Anwendungen geeignet, bei denen die normale Betriebsspannung unter diesem Wert liegt.
Welche Vorteile bietet das SMC-Gehäuse (DO-214AB)?
Das SMC-Gehäuse ist ein Standard für Oberflächenmontage (SMT) Bauteile. Es ist kompakt, robust und ermöglicht eine einfache und effiziente Integration in automatisierte Bestückungsprozesse auf Leiterplatten, was für die Massenproduktion von Vorteil ist.
Kann die SMCJ45A VIS auch gegen ESD-Schutz eingesetzt werden?
Ja, TVS-Dioden wie die SMCJ45A VIS sind sehr effektiv beim Schutz vor ESD-Ereignissen. Ihre Fähigkeit, sehr schnell auf Spannungsspitzen zu reagieren und die Klemmspannung niedrig zu halten, macht sie zu einer ausgezeichneten Wahl für ESD-Schutzanwendungen.
Wie unterscheidet sich die SMCJ45A VIS von einer Zener-Diode?
Obwohl beide Halbleiterbauelemente sind, die bei Erreichen einer bestimmten Spannung Strom leiten, sind TVS-Dioden speziell für den Schutz vor kurzzeitigen, energiereichen Überspannungen konzipiert. Sie haben typischerweise eine höhere Spitzenimpulsleistung, eine schnellere Reaktionszeit und eine niedrigere Klemmspannung als Zener-Dioden, wenn diese für ähnliche Spannungsniveaus eingesetzt werden.
