Zuverlässige Stromversorgung für anspruchsvolle Anwendungen: SM4002 DIOTEC – Standard-Recovery SMD-Gleichrichterdiode
Suchen Sie eine hochzuverlässige Gleichrichterdiode für Ihre elektronischen Schaltungen, die auch unter Last konstante Leistung liefert? Die SM4002 DIOTEC – Standard-Recovery SMD-Gleichrichterdiode mit einer Sperrspannung von 100 V und einem Strom von 1 A ist die ideale Lösung für Ingenieure und Entwickler, die auf präzise und robuste Komponenten angewiesen sind. Speziell für Anwendungen im Bereich der Leistungselektronik, Signalverarbeitung und Stromversorgung entwickelt, minimiert diese Diode Verluste und gewährleistet die Integrität Ihrer Systeme.
Höchste Leistungsfähigkeit durch bewährte Standard-Recovery-Technologie
Die SM4002 DIOTEC setzt auf die etablierte Standard-Recovery-Technologie, die für ihre Zuverlässigkeit und Effizienz bekannt ist. Im Gegensatz zu schnellen Recovery-Dioden bietet diese Bauform eine optimierte Balance zwischen Schaltgeschwindigkeit und Durchlassspannung, was sie besonders geeignet für Anwendungen macht, bei denen maximale Zuverlässigkeit im Vordergrund steht und keine extrem hohen Frequenzen im Betrieb erreicht werden.
- Präzise Gleichrichtung: Gewährleistet eine saubere Umwandlung von Wechsel- in Gleichstrom, essentiell für stabile Stromversorgungen.
- Hohe Zuverlässigkeit: Die Standard-Recovery-Charakteristik minimiert thermische Stressfaktoren und erhöht die Lebensdauer der Komponente.
- Energieeffizienz: Optimierte Durchlasscharakteristik reduziert Leistungsverluste und trägt zur Energieeinsparung bei.
- Robuste Bauweise: Die DO-213AB-Bauform (Surface Mount Device) ermöglicht eine einfache und sichere Montage auf Leiterplatten und bietet mechanische Stabilität.
Technische Spezifikationen im Detail
Die SM4002 DIOTEC zeichnet sich durch ihre präzisen technischen Eigenschaften aus, die sie zu einem unverzichtbaren Bauteil in vielen elektronischen Projekten machen. Mit einer maximalen Sperrspannung von 100 Volt und einem Dauergleichstrom von 1 Ampere ist sie bestens gerüstet für typische Gleichrichteranwendungen in Netzteilen, Adaptern und Leistungsschaltungen. Ihre maximale Durchlassspannung im eingeschwungenen Zustand ist gering gehalten, was zu minimalen Leistungsverlusten führt. Die Kennlinien und Schutzmechanismen sind sorgfältig abgestimmt, um eine langfristig stabile Funktion zu gewährleisten.
Vorteile für Ihre Elektronikentwicklung
Die Wahl der SM4002 DIOTEC von DIOTEC bedeutet eine Investition in die Zuverlässigkeit und Performance Ihrer Schaltung. Diese SMD-Gleichrichterdiode ist speziell für die Anforderungen moderner Elektronik konzipiert und bietet entscheidende Vorteile gegenüber generischen Alternativen:
- Optimierte Wärmeableitung: Das DO-213AB-Gehäuse ist für eine effiziente Wärmeableitung auf der Leiterplatte ausgelegt, was Überhitzung und daraus resultierende Ausfälle verhindert.
- Konsistente Performance: Die bewährte Fertigungsqualität von DIOTEC garantiert eine gleichbleibend hohe Leistungsfähigkeit über die gesamte Lebensdauer des Bauteils.
- Reduzierte Systemkosten: Durch die hohe Zuverlässigkeit und geringen Ausfallraten trägt die SM4002 DIOTEC zur Reduzierung von Wartungs- und Reparaturkosten bei.
- Einfache Integration: Als SMD-Bauteil lässt sich die Diode mühelos in automatisierte Fertigungsprozesse integrieren und spart Platz auf der Leiterplatte.
- Umfassende Schutzfunktionen: Die Diode bietet einen hohen Spitzensperrstrom und eine kontrollierte Rückstromcharakteristik, die sensible nachgeschaltete Komponenten schützen.
- Geringe parasitäre Kapazität: Wichtig für Anwendungen mit höheren Frequenzen, um Signalintegrität zu gewährleisten.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | DIOTEC |
| Modellbezeichnung | SM4002 |
| Typ | Standard-Recovery SMD-Gleichrichterdiode |
| Maximale Sperrspannung (Vrrm) | 100 V |
| Dauergleichstrom (If(avg)) | 1 A |

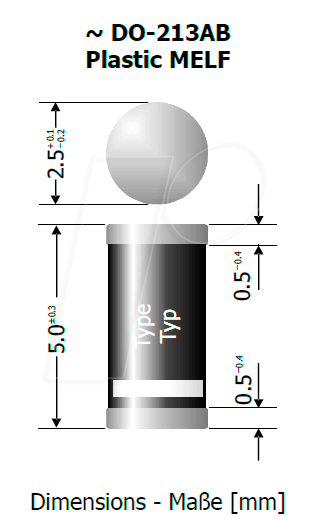

| Gehäusebauform | DO-213AB (SMD) |
| Maximale Durchlassspannung (Vf) bei If=1A | Typisch 0.9 V – 1.1 V (abhängig von genauer Charge und Prüfbedingungen) |
| Spitzen-Stoßstrom (Ifsm) 1 Periode | 30 A |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Gehäusematerial | Glaspassiviert, Kunststoffummantelung (für hohe Zuverlässigkeit und Schutz) |
| Anwendungsbereiche | Allgemeine Gleichrichtung, Netzteilentwicklung, Signalverarbeitung, Schutzschaltungen, Adapter, kleine Leistungselektronik. |
Präzision und Sicherheit in jeder Anwendung
Die SM4002 DIOTEC ist mehr als nur ein einfacher Gleichrichter. Sie ist ein kritischer Baustein, der die Grundlage für die Funktionalität und Langlebigkeit Ihrer elektronischen Geräte bildet. Die sorgfältige Auswahl der Materialien und die präzise Fertigung nach strengen Qualitätsstandards gewährleisten, dass jede Diode die spezifizierten Leistungswerte auch unter anspruchsvollen Betriebsbedingungen erreicht. Das Glaspassivierungsverfahren im Inneren des Gehäuses schützt die Halbleiterstruktur vor Umwelteinflüssen und mechanischen Belastungen, was zu einer außergewöhnlich hohen Zuverlässigkeit beiträgt.
Die DO-213AB-Bauform, auch bekannt als „Surface Mount Device“ (SMD), ermöglicht eine direkte Montage auf gedruckten Leiterplatten (PCBs). Dies vereinfacht den Designprozess und ermöglicht kompaktere Bauweisen, was in vielen modernen Geräten entscheidend ist. Die verlöteten Anschlüsse bieten eine stabile elektrische Verbindung und tragen zur gesamten mechanischen Integrität der Baugruppe bei. Die geringe Größe kombiniert mit der hohen Leistungsfähigkeit macht die SM4002 DIOTEC zur perfekten Wahl für Anwendungen, bei denen Platzbeschränkungen eine Rolle spielen.
Die Anwendungsgebiete sind vielfältig und reichen von universellen Netzteilen für Unterhaltungselektronik und Haushaltsgeräte bis hin zu spezialisierten Stromversorgungen für Industrie- und Automatisierungstechnik. In der Signalverarbeitung kann die Diode zur Demodulation oder zur Erzeugung von Gleichspannung aus AC-Signalen eingesetzt werden. Ihre Fähigkeit, bis zu 1 Ampere zu schalten, macht sie auch für Anwendungen geeignet, die eine moderate Stromlieferfähigkeit erfordern.
FAQ – Häufig gestellte Fragen zu SM4002 DIOTEC – Standard-Recovery SMD-Gleichrichterdiode, 100 V, 1 A, DO-213AB
Was ist der Hauptvorteil der Standard-Recovery-Technologie gegenüber schnellen Recovery-Dioden in dieser Anwendung?
Die Standard-Recovery-Technologie bietet eine optimierte Balance zwischen Schaltgeschwindigkeit und Durchlassspannung. Für Anwendungen, bei denen die maximale Zuverlässigkeit und eine geringere thermische Belastung im Vordergrund stehen und keine extrem hohen Schaltfrequenzen auftreten, ist die Standard-Recovery-Charakteristik vorteilhafter, da sie geringere Verluste und eine höhere Lebensdauer ermöglicht.
Ist die SM4002 DIOTEC für Gleichrichterschaltungen mit hoher Frequenz geeignet?
Die SM4002 ist eine Standard-Recovery-Diode, deren Schaltverhalten für typische Netzfrequenzen (50/60 Hz) und moderate Frequenzen optimiert ist. Für sehr hohe Frequenzen (im MHz-Bereich) wären schnelle oder ultraschnelle Recovery-Dioden besser geeignet, um Schaltverluste zu minimieren. Die hier angegebene Diode ist jedoch für eine breite Palette von Standard-Gleichrichteranwendungen mit geringeren bis mittleren Frequenzen ideal.
Welche Art von Leiterplattenmontage ist für die SM4002 DIOTEC vorgesehen?
Die SM4002 DIOTEC ist eine SMD-Diode (Surface Mount Device) und ist für die direkte Montage auf gedruckten Leiterplatten (PCBs) mittels Lötverfahren (z. B. Reflow-Löten, Wellenlöten oder Handlöten) ausgelegt. Das DO-213AB-Gehäuse bietet die notwendigen Anschlussflächen für die Lötverbindung.
Wie wird die Zuverlässigkeit der SM4002 DIOTEC im Vergleich zu anderen Gleichrichterdioden gewährleistet?
Die Zuverlässigkeit der SM4002 DIOTEC wird durch die bewährte Standard-Recovery-Technologie, die hochwertige Glaspassivierung der Halbleiterstruktur und die robuste Kunststoffummantelung des DO-213AB-Gehäuses gewährleistet. DIOTEC unterliegt strengen Qualitätskontrollen, die sicherstellen, dass jede Diode konsistente Leistung und Langlebigkeit bietet.
Kann die SM4002 DIOTEC als Sperrdiodenfunktion in einer Schaltung eingesetzt werden?
Obwohl die Hauptfunktion einer Gleichrichterdiode die einseitige Leitung von Strom ist, kann die SM4002 unter bestimmten Bedingungen als Sperrkomponente in Bezug auf die Rückwärtsspannung fungieren. Ihre primäre Anwendung ist jedoch die Gleichrichtung von Wechselspannung. Eine dedizierte Sperrdiodenfunktion erfordert spezifische Typen.
Was bedeutet die Spezifikation „DO-213AB“?
DO-213AB ist eine standardisierte Gehäusebezeichnung für eine bestimmte Bauform von Oberflächenmontagedioden (SMD). Dieses Gehäuse ist kompakt und ermöglicht eine effiziente Wärmeableitung von der Diode zur Leiterplatte, was für die Leistung und Lebensdauer von SMD-Bauteilen entscheidend ist.
Ist die SM4002 DIOTEC für den Einsatz in Netzteilen mit hoher Leistungsdichte geeignet?
Ja, die SM4002 DIOTEC eignet sich sehr gut für Netzteile, auch für solche mit einer moderaten bis hohen Leistungsdichte. Ihre Fähigkeit, 1 A Dauerstrom bei 100 V Sperrspannung zu verarbeiten, kombiniert mit einer effizienten Durchlasscharakteristik und dem kompakten SMD-Gehäuse, ermöglicht platzsparende und effiziente Designlösungen.
