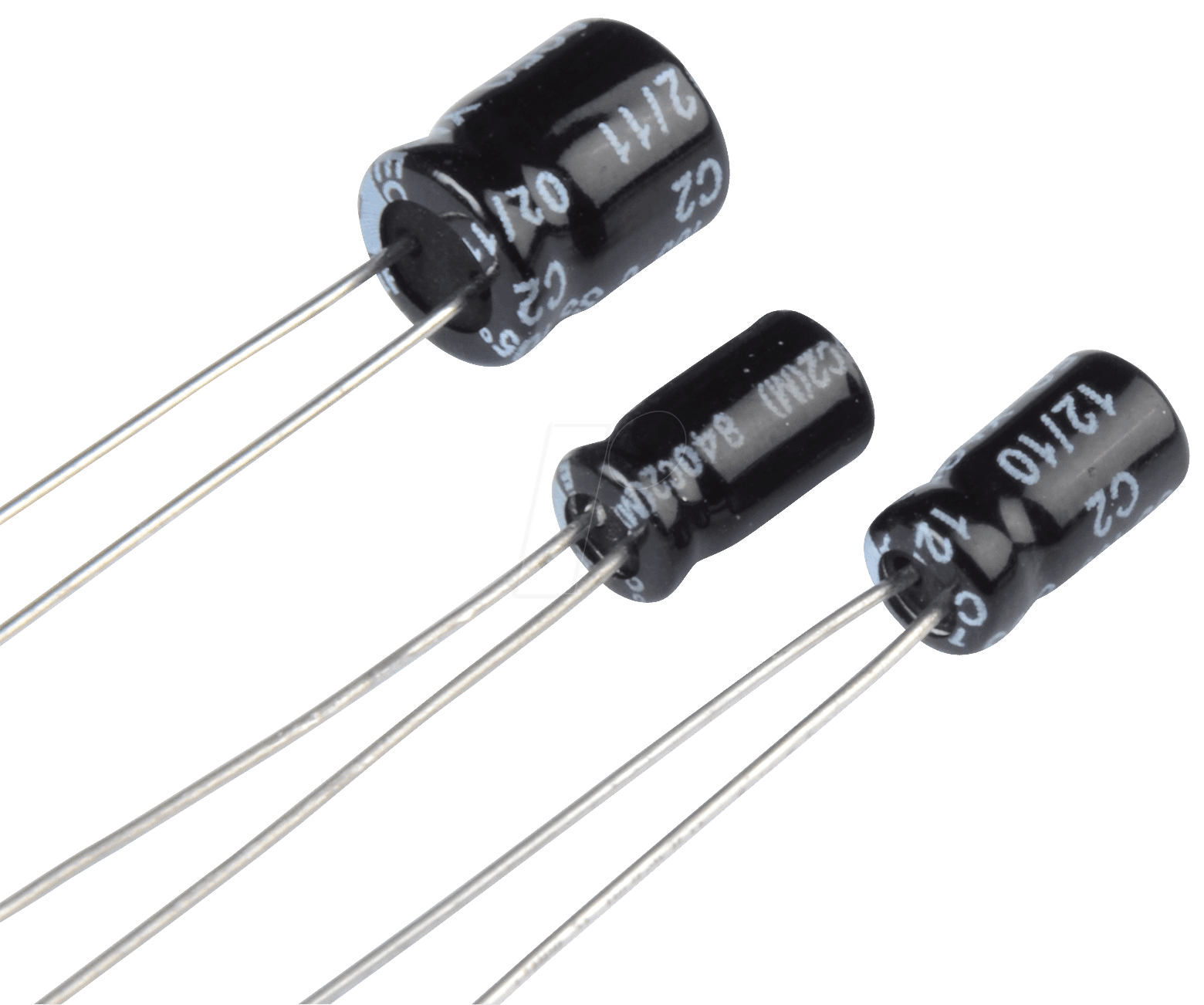

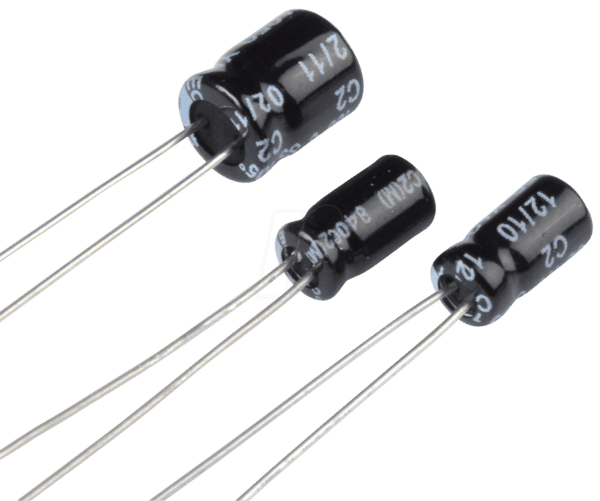

Zuverlässige Energiespeicherung für anspruchsvolle Anwendungen: SM 4,7/50RAD – Ihr Elko radial mit präziser Leistung
Für Elektronikentwickler, Reparaturprofis und Hobbyisten, die auf ausfallsichere und präzise Kondensatoren angewiesen sind, bietet der SM 4,7/50RAD – Elko radial mit 4,7 µF Kapazität, 50/63 V Spannungsfestigkeit und 85°C Temperaturbeständigkeit die ideale Lösung. Dieses Bauteil schließt die Lücke, wenn es um die Glättung von Spannungen, die Kopplung von Signalen oder die Energiespeicherung in schmalen Frequenzbereichen geht, und minimiert dabei unerwünschte Flankensteilheit und Rauschen.
Höchste Präzision und Langlebigkeit: Die Vorteile des SM 4,7/50RAD
Der SM 4,7/50RAD zeichnet sich durch seine bewährte Bauform und seine robusten elektrischen Eigenschaften aus. Im Vergleich zu minderwertigen oder generischen Kondensatoren bietet dieser Elko eine konsistente Performance über einen breiten Temperaturbereich und eine hohe Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen. Seine präzise Kapazität und geringe Toleranz sind entscheidend für die Stabilität und Genauigkeit elektronischer Schaltungen, was ihn zur überlegenen Wahl für professionelle und kritische Einsätze macht.
Umfassende Leistungsmerkmale für Ihre Projekte
Die technische Auslegung des SM 4,7/50RAD zielt auf maximale Effizienz und Signalintegrität ab:
- Hohe Kapazitätstoleranz: Gewährleistet eine zuverlässige und vorhersagbare Funktion in Schaltungen, wo präzise Kapazitätswerte gefordert sind.
- Zuverlässige Spannungsfestigkeit: Mit 50 V Nennspannung und bis zu 63 V Überspannungsfestigkeit ist dieser Elko für eine Vielzahl von Stromversorgungen und Signalpfaden geeignet.
- Breiter Temperaturbereich: Die Nennbetriebstemperatur von 85°C ermöglicht den Einsatz in Umgebungen mit moderater Wärmeentwicklung, was die Lebensdauer und Stabilität des Bauteils maximiert.
- Optimierte Abmessungen: Mit seinen kompakten Maßen von 4 x 7 mm bei einem Rastermaß (RM) von 2,5 mm lässt sich der Elko auch auf engstem Raum effizient integrieren.
- Radial-Bauform: Die radiale Anordnung der Anschlüsse vereinfacht die Montage auf Leiterplatten und unterstützt platzsparende Designs.
- Geringer ESR (Equivalent Series Resistance): Trägt zu einer verbesserten Effizienz und reduziert die Wärmeentwicklung im Betrieb bei.
- Lange Lebensdauer: Konzipiert für eine hohe Anzahl von Lade- und Entladezyklen, was ihn zur idealen Wahl für langlebige Systeme macht.
Technische Spezifikationen im Detail
Für eine fundierte Entscheidung bieten wir Ihnen eine detaillierte Aufschlüsselung der Produktmerkmale:
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | SM 4,7/50RAD – Elko radial |
| Kapazität | 4,7 µF (Mikrofarad) |
| Nennspannung | 50 V (Volt) |
| Maximale Überspannung | 63 V (Volt) |
| Max. Betriebstemperatur | 85 °C (Grad Celsius) |
| Abmessungen (Durchmesser x Höhe) | 4 mm x 7 mm |
| Rastermaß (RM) | 2,5 mm |
| Bauform | Radial |
| Typ | Aluminium-Elektrolytkondensator |
| Anwendungsbereiche | Spannungsglättung, Kopplung, Entkopplung, Energiespeicherung in Netzteilen, Audio- und Videogeräten, Industrie-Elektronik, Messtechnik |
| Qualitätsmerkmale | Hohe Zuverlässigkeit, geringe Leckströme, gute Frequenzkennlinie |
Anwendungsbereiche und Integration
Der SM 4,7/50RAD – Elko radial ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Schaltungen seinen Einsatz findet. Seine primäre Funktion liegt in der Energiespeicherung und Spannungsstabilisierung. In Schaltnetzteilen beispielsweise dient er zur Glättung der Ausgangsspannung und zur Filterung von hochfrequenten Störungen, die durch die Schaltvorgänge entstehen. Dies führt zu einer stabileren und saubereren Stromversorgung für nachgeschaltete Komponenten und erhöht die Gesamtleistung und Zuverlässigkeit des Systems.
Darüber hinaus ist der Elko ideal für Kopplungs- und Entkopplungszwecke geeignet. In Audioschaltungen kann er zur Signalübertragung zwischen Verstärkerstufen verwendet werden, wobei er unerwünschte Gleichstromanteile blockiert und nur die Wechselspannungssignale passieren lässt. Entkopplungsanwendungen, bei denen der Elko nahe an integrierten Schaltungen (ICs) platziert wird, helfen, transienten Strombedarf zu decken und die lokale Stromversorgung zu stabilisieren, was die Störanfälligkeit und das Rauschen reduziert.
Die radialen Anschlüsse und das kompakte Rastermaß von 2,5 mm erleichtern die Bestückung auf Standard-Leiterplatten (PCBs). Dies ist besonders vorteilhaft bei der Entwicklung kompakter Geräte oder bei Reparaturen, wo der Platz begrenzt ist. Die robuste Konstruktion und die angegebene Temperaturbeständigkeit von 85°C gewährleisten eine lange Lebensdauer und Zuverlässigkeit, auch in Umgebungen mit erhöhter Betriebstemperatur.
Häufig gestellte Fragen zu SM 4,7/50RAD – Elko radial, 4,7 uF, 50/63 V, 85°, 4 x 7 mm, RM 2,5 Ammo
Was bedeutet „Elko radial“ und welche Vorteile bietet diese Bauform?
Elko radial steht für Aluminium-Elektrolytkondensator mit radialer Anschlussführung. Das bedeutet, dass die beiden Anschlüsse des Kondensators nebeneinander auf einer Seite des zylindrischen Gehäuses austreten. Diese Bauform ist äußerst platzsparend auf Leiterplatten und erleichtert die automatische sowie manuelle Bestückung. Im Vergleich zu axialen Kondensatoren sind radiale Typen oft besser für den Einsatz in beengten Platzverhältnissen geeignet und ermöglichen kürzere Leiterbahnlängen zu den nachgeschalteten Bauteilen, was die Signalintegrität weiter verbessern kann.
Welche Rolle spielt die Spannungsfestigkeit von 50/63 V bei diesem Elko?
Die Angabe 50/63 V bedeutet, dass der Kondensator eine Nennspannung von 50 Volt (V) dauerhaft verträgt. Die 63 V geben die maximale kurzzeitige Überspannung an, die der Kondensator tolerieren kann. Dies ist entscheidend, um sicherzustellen, dass der Kondensator nicht durch Überspannungen im Stromkreis beschädigt wird. Für Anwendungen mit einer Betriebsspannung von bis zu 50 V ist dieser Elko sicher zu verwenden. Bei Anwendungen, die kurzzeitig höhere Spannungen aufweisen können, bietet die zusätzliche Reserve von 13 V eine wichtige Sicherheit.
Ist der SM 4,7/50RAD für Audioanwendungen geeignet?
Ja, der SM 4,7/50RAD ist aufgrund seiner Kapazität und der Eigenschaften von Aluminium-Elektrolytkondensatoren gut für bestimmte Audioanwendungen geeignet. Er kann hierbei zur Kopplung von Audiosignalen zwischen verschiedenen Verstärkerstufen eingesetzt werden, um Gleichspannungsanteile zu blockieren und nur die Wechselspannungssignale durchzulassen. Auch in Netzteilen von Audiogeräten spielt er eine wichtige Rolle bei der Spannungsglättung und Filterung, was zu einer saubereren und weniger verzerrten Klangwiedergabe beiträgt.
Wie beeinflusst die maximale Betriebstemperatur von 85°C die Lebensdauer des Elkos?
Die maximale Betriebstemperatur von 85°C ist ein wichtiger Indikator für die Zuverlässigkeit und Lebensdauer des Kondensators. Je niedriger die tatsächliche Betriebstemperatur unterhalb dieses Maximums liegt, desto länger ist die erwartete Lebensdauer des Elkos. Bei 85°C Betriebstemperatur sind die Lebensdauerangaben des Herstellers zu berücksichtigen, die oft auf einer Halbwertszeit von beispielsweise 2000 Stunden basieren. Eine Unterschreitung der maximalen Temperatur verlängert diese Lebensdauer exponentiell. Eine gute Belüftung und die Vermeidung von Überhitzung im Schaltungsdesign sind daher essenziell.
Was bedeutet das Rastermaß (RM) von 2,5 mm für die Montage?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten der beiden Anschlüsse eines Bauteils an. Ein RM von 2,5 mm ist ein relativ geringer Wert, der für die Montage auf Leiterplatten entwickelt wurde. Dies bedeutet, dass die Bohrungen für die Anschlüsse auf der Leiterplatte einen Abstand von 2,5 mm haben müssen. Dieses kompakte Rastermaß ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders bei der Entwicklung von sehr kleinen oder flachen elektronischen Geräten von Vorteil ist. Es passt zu den meisten Standard-Leiterplatten-Designregeln.
Für welche Art von Stromversorgungen ist dieser Kondensator am besten geeignet?
Dieser Kondensator ist ideal für die Spannungsglättung und Filterung in einer Vielzahl von Stromversorgungen, insbesondere in Niedervolt-Anwendungen. Dazu gehören Schaltnetzteile, lineare Netzteile und Ladegeräte. Seine Kapazität von 4,7 µF und die Spannungsfestigkeit von 50/63 V machen ihn zu einer ausgezeichneten Wahl für die Stabilisierung von Ausgangsspannungen, die Entkopplung von Versorgungsschienen und die Filterung von Restwelligkeit, die durch die Gleichrichtung entsteht. Er hilft, eine stabile und saubere Gleichspannung für empfindliche elektronische Komponenten zu gewährleisten.
Was sind die Vorteile von Aluminium-Elektrolytkondensatoren gegenüber Keramikkondensatoren in bestimmten Anwendungen?
Aluminium-Elektrolytkondensatoren wie der SM 4,7/50RAD bieten typischerweise eine deutlich höhere Kapazität pro Volumeneinheit im Vergleich zu Keramikkondensatoren. Sie sind daher oft die erste Wahl für Anwendungen, die eine größere Energiespeicherung oder eine stärkere Filterung erfordern, wie z.B. in Netzteilen. Darüber hinaus sind sie oft kostengünstiger bei hohen Kapazitätswerten. Keramikkondensatoren glänzen jedoch oft bei höheren Frequenzen, geringerem ESR und höherer Langzeitstabilität, weshalb die Wahl des Kondensatortyps stark von der spezifischen Anwendung abhängt.
