SM 15T33A STM – Die Überlegene Schutzlösung für Ihre Elektronik
Wenn es um den zuverlässigen Schutz Ihrer empfindlichen elektronischen Schaltungen vor transienten Überspannungen geht, steht die SM 15T33A STM TVS-Diode an vorderster Front. Dieses unidirektionale Schutzbauteil bietet mit seiner Spitzenbelastbarkeit von 1500 W bei einer Klemmspannung von 33 V einen robusten Schutzmechanismus, der sowohl für professionelle Anwendungen in der Industrie als auch für anspruchsvolle Projekte von Hobbyisten unerlässlich ist. Ideal für Anwender, die maximale Sicherheit für ihre Geräte suchen, ohne Kompromisse bei der Leistung einzugehen.
Technische Überlegenheit und Anwendungsfelder
Die SM 15T33A STM TVS-Diode repräsentiert einen Fortschritt in der Überspannungsschutztechnologie. Ihre unidirektionale Charakteristik macht sie besonders geeignet für Anwendungen, bei denen eine klare Stromflussrichtung erwartet wird und ein Schutz nur in dieser Richtung erforderlich ist. Dies vermeidet unnötige Kapazitätsverluste und ermöglicht eine präzisere Schaltungsintegration im Vergleich zu bidirektionalen Varianten, wo der Schutz in beide Richtungen erfolgen muss. Die hohe Spitzenimpulsleistung von 1500 W, die sie kurzzeitig absorbieren kann, übertrifft Standardlösungen im Markt deutlich und minimiert das Risiko von Bauteilschäden durch plötzliche Spannungsspitzen, wie sie durch Blitzeinschläge, Schaltvorgänge oder elektrostatische Entladungen (ESD) verursacht werden.
Umfassende Schutzfunktionen der SM 15T33A STM
Die Kernkompetenz der SM 15T33A STM liegt in ihrer Fähigkeit, übermäßige Spannungsspitzen schnell und effizient zu kompensieren. Im Normalbetrieb verhält sich die Diode wie ein offener Stromkreis und beeinträchtigt die normale Signalübertragung nicht. Sobald jedoch eine transiente Überspannung auftritt, die den Nennwert übersteigt, schaltet die TVS-Diode in einen niederohmigen Zustand und leitet die überschüssige Energie sicher zur Masse ab. Dieser Prozess geschieht in Nanosekunden, bevor die empfindlichen Komponenten des Systems beschädigt werden können.
- Schnelle Reaktionszeit: Schützt empfindliche Elektronik sofort vor schädlichen Überspannungen.
- Hohe Spitzenbelastbarkeit: 1500 W Leistung, um auch starke transiente Ereignisse zu absorbieren.
- Präzise Klemmspannung: Mit 33 V werden auch sensible Schaltkreise optimal geschützt.
- Unidirektionale Funktionalität: Ideal für gerichtete Stromanwendungen, optimiert für Performance und Effizienz.
- Robustheit und Zuverlässigkeit: Gewährleistet langfristigen Schutz und Betriebssicherheit Ihrer Geräte.

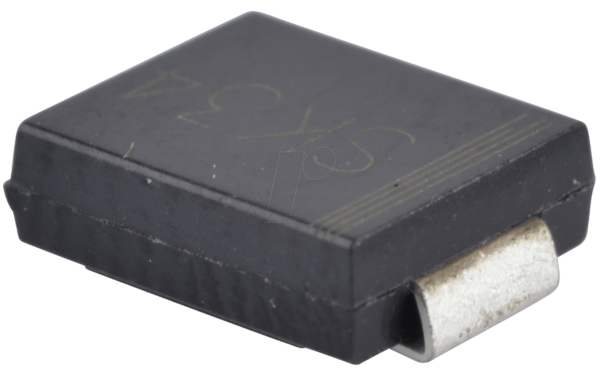

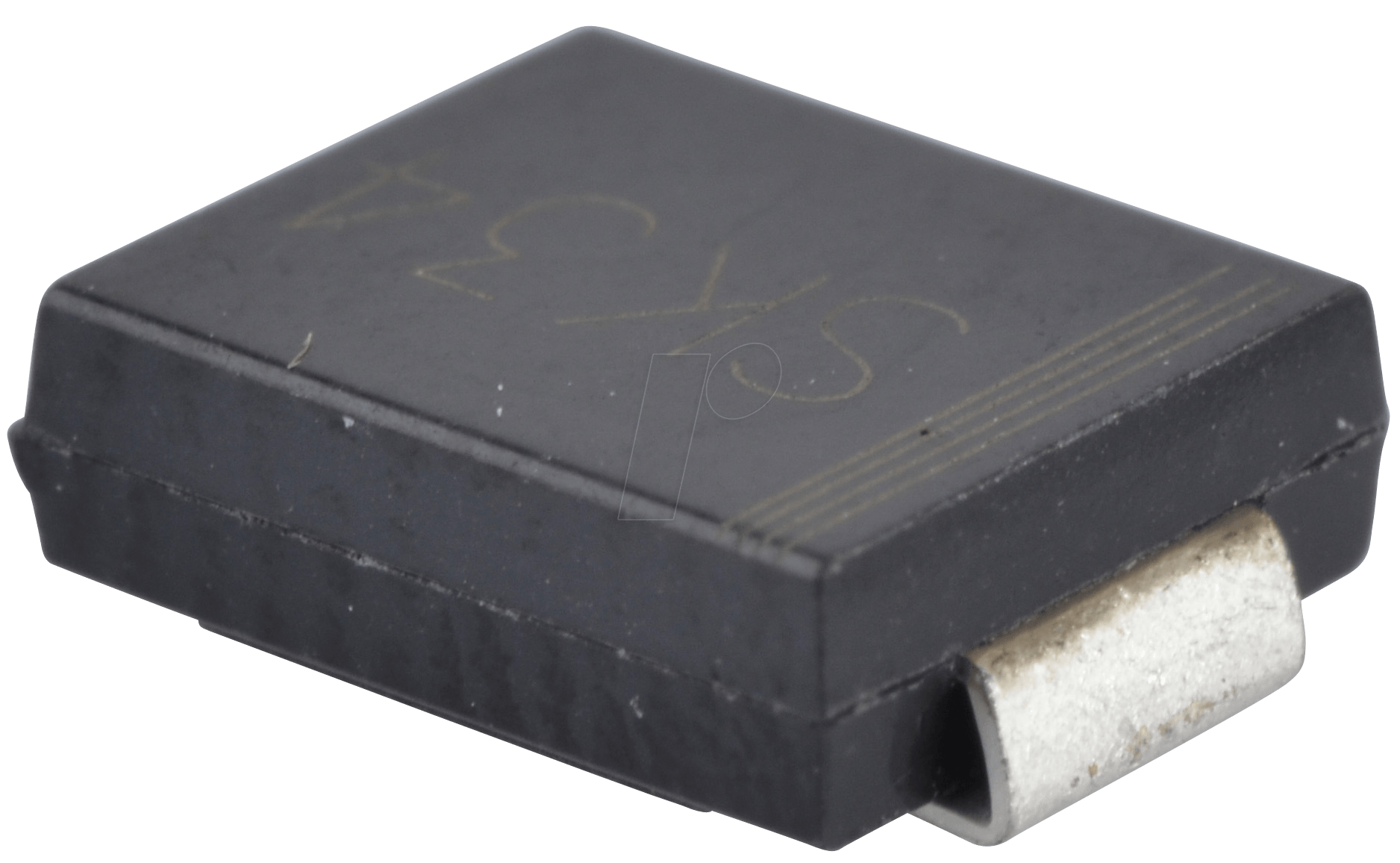

- Kompaktes DO-214AB/SMC Gehäuse: Ermöglicht eine einfache Integration in bestehende Schaltungsdesigns, auch bei geringem Platzangebot.
Ausgezeichnete Material- und Design-Merkmale
Die Wahl des richtigen Schutzbauteils ist entscheidend für die Langlebigkeit und Funktionalität Ihrer elektronischen Systeme. Die SM 15T33A STM zeichnet sich durch hochwertige Materialien und ein bewährtes Gehäusedesign aus, das für eine maximale thermische Beständigkeit und elektrische Isolation sorgt. Das DO-214AB/SMC-Gehäuse ist ein Standard in der Industrie und bietet eine ausgezeichnete Balance zwischen Kompaktheit und Robustheit. Die internen Halbleiterverbindungen sind auf Langlebigkeit und Stabilität unter extremen Bedingungen ausgelegt. Die Oberflächenbehandlung des Gehäuses gewährleistet eine gute Lötbarkeit und Beständigkeit gegen Umwelteinflüsse wie Feuchtigkeit und Korrosion, was die Zuverlässigkeit im Feldeinsatz weiter erhöht.
Einsatzmöglichkeiten der SM 15T33A STM
Die Vielseitigkeit der SM 15T33A STM macht sie zu einer unverzichtbaren Komponente in einer breiten Palette von Anwendungen:
- Industrielle Automatisierung: Schutz von Steuerungs- und Überwachungssystemen in Produktionsumgebungen.
- Telekommunikation: Sicherung von Datenleitungen und Netzwerkinfrastruktur vor transienten Störungen.
- Automobilindustrie: Schutz von Bordelektronik vor Spannungsspitzen im Fahrzeugbordnetz.
- Unterhaltungselektronik: Absicherung von AV-Geräten, Computern und Peripheriegeräten.
- Medizintechnik: Gewährleistung der Zuverlässigkeit und Sicherheit von medizinischen Geräten.
- Energieversorgung: Schutz von Stromversorgungseinheiten und Wechselrichtern.
Detaillierte Produktspezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | TVS-Diode (Transient Voltage Suppressor) |
| Richtung | Unidirektional |
| Spitzensperrspannung (Vrwm) | 33 V |
| Spitzenimpulsleistung (Pppm) | 1500 W (10/1000 µs) |
| Gehäuseform | DO-214AB / SMC |
| Max. Klemmspannung (Vc) | 53.2 V (bei 100 A) |
| Max. Spitzeneinschaltstrom (Ippm) | 100 A (bei 10/1000 µs) |
| Betriebstemperaturbereich | -55 °C bis +175 °C |
| Standard-Konformität | ESD-Schutz gemäß IEC 61000-4-2 (±30 kV Kontaktentladung), IEC 61000-4-4 (40 A – 5/50 ns), IEC 61000-4-5 (100 A – 10/1000 µs) |
| Gehäusematerial | Formschale, UL-Entflammbarkeitsklassifizierung 94V-0 |
| Anschlussmaterial | Verzinnte Masse |
FAQ – Häufig gestellte Fragen zu SM 15T33A STM – TVS-Diode, Unidirectional, 33 V, 1500 W, DO-214AB/SMC
Was ist der Hauptvorteil einer unidirektionalen TVS-Diode wie der SM 15T33A STM gegenüber einer bidirektionalen?
Der Hauptvorteil einer unidirektionalen TVS-Diode liegt in ihrer spezifischen Anwendungsorientierung. Sie schützt nur in einer Richtung, was zu geringeren parasitären Kapazitäten und somit zu weniger Signalbeeinträchtigung in Hochfrequenzanwendungen führen kann. Dies macht sie zur idealen Wahl, wenn der Schutzbedarf klar auf eine Stromflussrichtung beschränkt ist.
Wie schnell reagiert die SM 15T33A STM auf Überspannungsspitzen?
Die SM 15T33A STM reagiert extrem schnell auf Überspannungsspitzen, typischerweise im Bereich von Nanosekunden (oft < 1 ns). Diese schnelle Reaktionszeit ist entscheidend, um empfindliche elektronische Bauteile vor den schädlichen Auswirkungen von transienten Spannungen zu schützen, bevor diese Schäden verursachen können.
Ist die SM 15T33A STM für den Schutz vor elektrostatischen Entladungen (ESD) geeignet?
Ja, die SM 15T33A STM ist hervorragend für den Schutz vor elektrostatischen Entladungen (ESD) geeignet. Sie erfüllt strenge Industriestandards wie IEC 61000-4-2 und kann Entladungen von bis zu ±30 kV (Kontaktentladung) sicher ableiten, was sie zu einer robusten Lösung für den ESD-Schutz macht.
Welche Art von transiente Überspannungen kann die SM 15T33A STM bewältigen?
Die SM 15T33A STM ist darauf ausgelegt, eine Vielzahl von transienten Überspannungen zu bewältigen, darunter solche, die durch Blitzeinschläge (indirekt), Schaltvorgänge in Stromnetzen, induktive Lasten und elektrostatische Entladungen verursacht werden. Ihre Spitzenimpulsleistung von 1500 W ermöglicht die Ableitung erheblicher Energiemengen.
Kann die SM 15T33A STM dauerhaft hohen Spannungen standhalten?
Nein, die SM 15T33A STM ist speziell für den Schutz vor transienten, also kurzzeitigen, Überspannungen konzipiert. Sie ist nicht für den Einsatz als Dauer-Schutz für konstante Überspannungen gedacht. Ihre Funktion besteht darin, schädliche Spitzenereignisse zu absorbieren und abzuleiten, während sie im Normalbetrieb praktisch keinen Einfluss auf die Schaltung hat.
Was bedeutet die Klemmspannung (Vc) von 53.2 V bei 100 A?
Die Klemmspannung (Vc) gibt die maximale Spannung an, die über der TVS-Diode anliegt, während sie den Spitzenstrom (Ippm) von 100 A ableitet. Sie repräsentiert die Spannung, auf die die Diode die Überspannung reduziert, um Ihre Schaltung zu schützen. Eine niedrigere Klemmspannung im Verhältnis zur Durchbruchspannung bedeutet einen besseren Schutz.
Welche Vorteile bietet das DO-214AB/SMC Gehäuse der SM 15T33A STM?
Das DO-214AB/SMC-Gehäuse ist ein Standard für Oberflächenmontage (SMD) und bietet eine gute thermische Leistung sowie eine kompakte Bauweise. Dies ermöglicht eine einfache Integration in Leiterplatten mit geringem Platzbedarf und eine effiziente Wärmeableitung, was für die Langlebigkeit und Zuverlässigkeit des Bauteils unter Last entscheidend ist. Es ist außerdem für seine Robustheit und Lötbarkeit bekannt.
