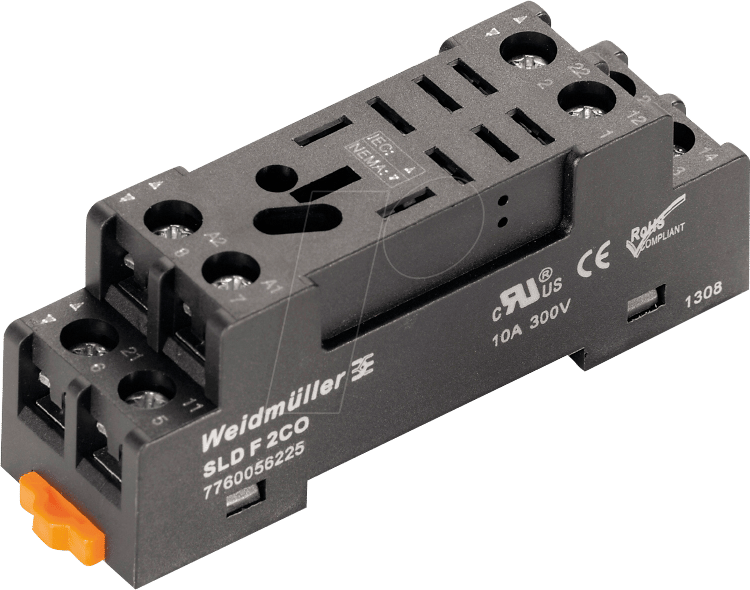

SLD F 2CO – Der robuste Relaissockel für zuverlässige Schaltaufgaben
Der SLD F 2CO – Relaissockel der D-Serie DRL für 2 Wechsler ist die optimale Lösung für alle, die eine ausfallsichere und langlebige Schnittstelle für ihre Relais benötigen. Er richtet sich gezielt an Elektrotechniker, Automatisierungsexperten und Anlagenbauer, die auf eine präzise und stabile Signalübertragung in anspruchsvollen Umgebungen angewiesen sind. Mit diesem Relaissockel optimieren Sie die Montage, Wartung und Zuverlässigkeit Ihrer Schaltkreise erheblich.
Maximale Zuverlässigkeit und Effizienz durch überlegenes Design
Warum SLD F 2CO – Relaissockel D-Serie DRL für 2 Wechsler die überlegene Wahl ist, liegt in seinem durchdachten Design und der hochwertigen Materialauswahl begründet. Standardlösungen bieten oft nur eine grundlegende Funktionalität und sind anfällig für Umwelteinflüsse oder mechanische Belastungen. Der SLD F 2CO hingegen integriert fortschrittliche Merkmale, die eine gesteigerte Lebensdauer, einfachere Installation und eine höhere Betriebssicherheit gewährleisten. Dies reduziert Ausfallzeiten und Wartungsaufwand signifikant, was ihn zur wirtschaftlich und technisch überlegenen Option macht.
Präzision in der Anwendung: Der SLD F 2CO im Detail
Der SLD F 2CO – Relaissockel wurde konzipiert, um den Anforderungen moderner industrieller Anwendungen gerecht zu werden. Seine primäre Funktion ist die sichere Aufnahme und elektrische Anbindung von Relais mit zwei Wechslerkontakten (CO – Changeover). Dies ermöglicht das Schalten von zwei unabhängigen Stromkreisen mit einem einzigen Relais, was die Effizienz in der Steuerungstechnik erhöht und Bauraum spart. Die D-Serie DRL kennzeichnet dabei eine spezielle Ausführung, die auf spezifische Schaltanforderungen zugeschnitten ist und eine besonders robuste Konstruktion aufweist.
Konstruktive Vorteile und Anwendungsbereiche
Die Konstruktion des SLD F 2CO legt den Fokus auf Langlebigkeit und einfache Handhabung. Die Steckverbindungen sind so konzipiert, dass ein sicherer Halt des Relais gewährleistet ist, selbst unter Vibrationen oder Stoßbelastungen. Dies minimiert das Risiko von Kontaktunterbrechungen und sichert den unterbrechungsfreien Betrieb Ihrer Anlagen. Die klare Kennzeichnung der Anschlusspunkte erleichtert die Verdrahtung und reduziert das Fehlerrisiko bei der Installation und Wartung.
- Sichere Relaisaufnahme: Robuster Sockel sorgt für festen Halt des Relais, auch unter anspruchsvollen Bedingungen.
- Klare Anschlusslogik: Deutlich gekennzeichnete Klemmen vereinfachen die Verdrahtung und minimieren Montagefehler.
- Optimierte Signalübertragung: Hochwertige Kontakte gewährleisten einen geringen Übergangswiderstand und somit eine effiziente Stromführung.
- Platzsparende Integration: Ermöglicht die kompakte Montage von Relais und spart wertvollen Platz im Schaltschrank.
- Hohe Belastbarkeit: Ausgelegt für die typischen Strom- und Spannungsanforderungen in industriellen Anwendungen.
- Erleichterte Wartung: Schneller Austausch des Relais ohne aufwändige Neuverdrahtung spart Zeit und Kosten.
Technische Spezifikationen und Hochwertige Materialien
Die technische Auslegung des SLD F 2CO – Relaissockel D-Serie DRL für 2 Wechsler ist auf maximale Leistung und Zuverlässigkeit ausgelegt. Die Auswahl der Materialien spielt hierbei eine entscheidende Rolle. Gehäusematerialien, die UV-Beständigkeit und chemische Resistenz aufweisen, sind unerlässlich für einen langlebigen Einsatz in industriellen Umgebungen. Die internen Kontakte sind typischerweise aus Kupferlegierungen gefertigt, die eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit bieten. Diese sorgfältige Auswahl stellt sicher, dass der Relaissockel auch unter extremen Bedingungen wie hohen Temperaturen oder aggressiven Medien seine Funktion einwandfrei erfüllt.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Relaissockel |
| Serie | D-Serie DRL |
| Relaiskontaktkonfiguration | 2 Wechsler (CO) |
| Anschlussart | Federklemmen / Schraubklemmen (je nach Modellvariante) |
| Gehäusematerial | Hochwertiger technischer Kunststoff (z.B. Polyamid) |
| Kontaktmaterial | Kupferlegierung mit hoher Leitfähigkeit |
| Max. Strombelastbarkeit pro Kontakt | Spezifische Angabe laut Relaisdatenblatt, typischerweise im Bereich von 5-10A |
| Max. Spannungsfestigkeit | Typischerweise 250-300V AC/DC |
| Umgebungstemperatur (Betrieb) | -40°C bis +85°C |
| Schutzart (Montagezustand) | IP20 (Schutz gegen Fremdkörper >12,5mm) |
| Montageart | Auf Hutschiene (35mm) |
| Abmessungen (B x H x T) | Kompakt, optimiert für Schaltschrankeinbau |
Umfassende Einsatzmöglichkeiten in der Automatisierung
Der SLD F 2CO – Relaissockel D-Serie DRL für 2 Wechsler findet Anwendung in einer Vielzahl von Automatisierungs- und Steuerungssystemen. Seine Zuverlässigkeit macht ihn zur idealen Wahl für kritische Anwendungen, bei denen ein Ausfall nicht tolerierbar ist. Dazu gehören:
- Industrielle Steuerungssysteme: Integration in SPS-Systeme zur Steuerung von Motoren, Ventilen, Heizelementen und anderen Aktoren.
- Gebäudeautomatisierung: Schalten von Beleuchtung, Heizungs-, Lüftungs- und Klimaanlagen, Sicherheitssystemen.
- Maschinenbau: Als Schnittstelle für Steuerungslogiken in Produktionsmaschinen und Fertigungsstraßen.
- Energieverteilung: Steuerung von Lasten und Schutzschaltungen in Verteilungsanlagen.
- Prozessleittechnik: Überwachung und Steuerung von Prozessparametern in chemischen, pharmazeutischen und anderen Industriezweigen.
- Schaltschrankbau: Als standardisiertes Element für eine übersichtliche und wartungsfreundliche Verdrahtung.
Häufig gestellte Fragen (FAQ) zu SLD F 2CO – Relaissockel D-Serie DRL für 2 Wechsler
Was ist der Hauptvorteil des SLD F 2CO im Vergleich zu einfacheren Relaissockeln?
Der Hauptvorteil des SLD F 2CO liegt in seiner überlegenen Robustheit, der einfacheren Montage durch innovative Anschlusstechnologien und der höheren Zuverlässigkeit, die durch qualitativ hochwertige Materialien und präzise Fertigung gewährleistet wird. Dies führt zu geringeren Ausfallzeiten und einer längeren Lebensdauer.
Für welche Art von Relais ist dieser Sockel geeignet?
Der SLD F 2CO ist speziell für Relais mit einer 2 Wechsler (CO – Changeover) Kontaktkonfiguration konzipiert. Dies bedeutet, dass das Relais zwei getrennte Stromkreise steuern kann, indem es jeweils einen Normally Open (NO) und einen Normally Closed (NC) Kontakt für zwei unabhängige Signale bereitstellt.
Welche Art von Anschlüssen bietet der SLD F 2CO?
Je nach spezifischer Variante des SLD F 2CO D-Serie DRL sind entweder Federklemmen für eine schnelle und werkzeuglose Verdrahtung oder Schraubklemmen für eine besonders feste Verbindung verfügbar. Beide Anschlussarten gewährleisten einen sicheren und dauerhaften elektrischen Kontakt.
Ist dieser Relaissockel für den Einsatz in rauen Umgebungen geeignet?
Ja, der SLD F 2CO ist aufgrund seiner robusten Konstruktion und der Verwendung von technisch hochwertigen Kunststoffen, die resistent gegenüber Staub, Feuchtigkeit und chemischen Einflüssen sind, für den Einsatz in vielen industriellen und rauen Umgebungen konzipiert. Die genauen Spezifikationen zur chemischen und Umwelteinflussresistenz entnehmen Sie bitte dem technischen Datenblatt des Herstellers.
Wie wird der SLD F 2CO im Schaltschrank montiert?
Die Montage des SLD F 2CO erfolgt standardmäßig auf einer 35mm Hutschiene. Dies ermöglicht eine einfache und sichere Befestigung innerhalb des Schaltschrankes und eine Integration in bestehende Montagesysteme.
Welche maximalen Strom- und Spannungswerte kann der Relaissockel verarbeiten?
Die maximalen Strom- und Spannungswerte, die der SLD F 2CO verarbeiten kann, sind primär von den Spezifikationen des eingesetzten Relais abhängig. Typischerweise sind diese Sockel für Strombelastbarkeiten von 5-10 Ampere und Spannungsfestigkeiten von 250-300 Volt AC/DC ausgelegt. Bitte konsultieren Sie immer das Datenblatt des jeweiligen Relais und des Relaissockels für genaue Werte.
Ist der Austausch eines Relais auf diesem Sockel kompliziert?
Nein, der Austausch eines Relais auf dem SLD F 2CO ist bewusst einfach gehalten. Durch das steckbare Design des Relais auf dem Sockel kann ein defektes Relais schnell und unkompliziert entriegelt und durch ein neues ersetzt werden, ohne dass die gesamte Verdrahtung geändert werden muss. Dies minimiert die Stillstandszeiten der Anlage erheblich.
