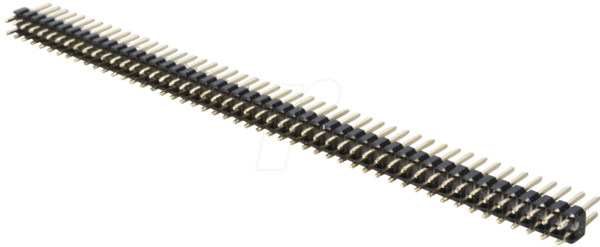

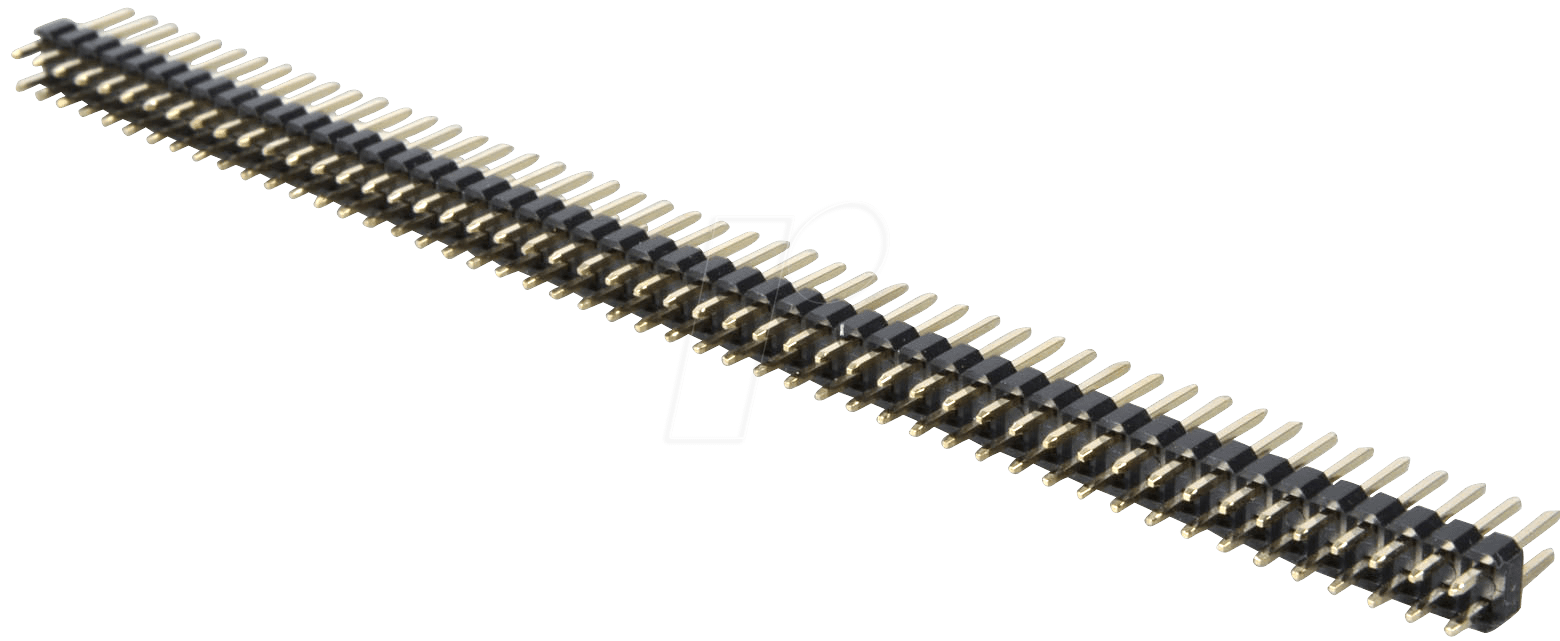

SL 2X50G 2,54 – Die professionelle Lösung für Ihre Verbindungen
Suchen Sie nach einer zuverlässigen und robusten Lösung zur Signalübertragung und Stromverteilung in Ihren elektronischen Projekten und Geräten? Die SL 2X50G 2,54 – eine 2×50-polige Stiftleiste mit geradem Pin-Layout und einem Rastermaß von 2,54 mm – ist die Antwort für Entwickler, Ingenieure und Maker, die höchste Ansprüche an Konnektivität und Langlebigkeit stellen. Diese Stiftleiste ermöglicht eine sichere und ordentliche Verbindung von Komponenten auf Leiterplatten und im Gehäuse, wodurch komplexe Schaltungen effizient und fehlerfrei realisiert werden können.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Die SL 2X50G 2,54 zeichnet sich durch ihr präzises Rastermaß von 2,54 mm aus, das seit Jahrzehnten ein Standard in der Elektronikindustrie ist. Dieses Maß gewährleistet eine optimale Kompatibilität mit einer Vielzahl von Steckverbindern und Sockeln, was die Designflexibilität erhöht. Die gerade Ausführung der Stifte vereinfacht die Bestückung und das Routing auf der Leiterplatte und minimiert das Risiko von Kurzschlüssen. Mit insgesamt 100 Kontakten (2 Reihen à 50 Pins) bietet diese Stiftleiste eine hohe Dichte an Anschlussmöglichkeiten, ideal für komplexe Steuerungen, Datenbusse und Energieverteilungen.
Überlegene Eigenschaften der SL 2X50G 2,54
Im Vergleich zu herkömmlichen oder einfacheren Anschlusslösungen bietet die SL 2X50G 2,54 entscheidende Vorteile, die sie zur überlegenen Wahl für professionelle Anwendungen machen:
- Hohe Kontaktanzahl: 100 Pins in einem kompakten Formfaktor ermöglichen die Realisierung komplexer Schaltkreise und umfangreicher Datenübertragungen auf engstem Raum.
- Standardisiertes Rastermaß: Das 2,54 mm Raster ist branchenweit anerkannt und gewährleistet eine ausgezeichnete Kompatibilität mit einer breiten Palette von Kabeln, Steckern und Buchsen.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, ist die Stiftleiste für Langlebigkeit und zuverlässige Leistung auch unter anspruchsvollen Betriebsbedingungen konzipiert.
- Gerades Pin-Layout: Die gerade Anordnung der Pins erleichtert die automatische Bestückung auf Leiterplatten und optimiert das Leiterbahnlayout, was zu effizienteren Produktionsprozessen führt.
- Sichere Signalintegrität: Die präzise Fertigung und die solide Kontaktierung minimieren Signalverluste und Rauschen, was für hochfrequente Anwendungen und die Übertragung empfindlicher Daten unerlässlich ist.
- Einfache Integration: Die durchdachte Konstruktion ermöglicht eine unkomplizierte Montage und Demontage, was Wartungsarbeiten und Modifikationen erleichtert.
Konstruktion und Materialeigenschaften
Die SL 2X50G 2,54 ist mehr als nur eine Ansammlung von Pins. Ihre Konstruktion ist auf maximale Funktionalität und Langlebigkeit ausgelegt. Das Gehäuse besteht typischerweise aus einem hochtemperaturbeständigen Kunststoff, der eine hohe mechanische Stabilität gewährleistet und auch bei Lötprozessen formstabil bleibt. Die Kontakte selbst sind aus einer leitfähigen Legierung gefertigt, oft mit einer Oberflächenveredelung wie Zinn oder Gold, um Korrosion vorzubeugen und eine optimale elektrische Leitfähigkeit sicherzustellen. Diese Oberflächenbehandlungen sind entscheidend für die langfristige Zuverlässigkeit der Verbindung, da sie Oxidation verhindern und einen geringen Kontaktwiderstand über die Lebensdauer des Produkts aufrechterhalten.
Anwendungsbereiche und technische Spezifikationen
Die Vielseitigkeit der SL 2X50G 2,54 macht sie zu einer idealen Wahl für eine breite Palette von Elektronikprojekten. Sie findet ihren Einsatz in:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Fertigungsstraßen und Prozessanlagen.
- Prototyping und Entwicklung: Als Standard-Interface für die schnelle und flexible Realisierung von Schaltungstests und Prototypen auf Breadboards oder Strichplatinen.
- Embedded Systems: Zur Anbindung von Mikrocontrollern, Speicherbausteinen und Peripheriegeräten in komplexen eingebetteten Systemen.
- Audio- und Videotechnik: Für die Signalübertragung in professionellen Audio-Mischpulten, Videorecordern und Sendeanlagen.
- Mess- und Prüfgeräte: Als robuste und präzise Schnittstelle in Laborgeräten und Prüfständen.
Die spezifischen elektrischen Eigenschaften wie Spannungsfestigkeit, Strombelastbarkeit und Betriebstemperaturbereich hängen vom exakten Material und Design des Herstellers ab, sind aber typischerweise für Standardanwendungen im Bereich der Niederstrom- und Signalführung ausgelegt. Die präzise Fertigung im 2,54 mm Raster garantiert eine sichere mechanische Führung und elektrische Verbindung.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Stiftleiste, gerade |
| Polzahl | 2×50 (100 Pins gesamt) |
| Rastermaß (Pinabstand) | 2,54 mm |
| Gehäusematerial | Hochtemperatur-Thermoplast (typisch PBT, LCP oder ähnliches) |
| Kontaktmaterial | Messinglegierung oder Phosphorbronze |
| Oberflächenveredelung der Kontakte | Zinnbeschichtet oder Vergoldet (für erhöhte Leitfähigkeit und Korrosionsschutz) |
| Isolationswiderstand | Typischerweise > 1000 MΩ bei 500 V DC |
| Betriebstemperaturbereich | Variiert je nach Material, oft -40°C bis +105°C oder höher |
| Max. Strombelastbarkeit pro Pin | Typischerweise 1A bis 3A (abhängig von Pin-Design und Umgebungsbedingungen) |
| Nennspannung | Typischerweise bis zu 250V AC/DC |
| Montageart | THT (Through-Hole Technology) – für Lötung auf Leiterplatten |
| Haptik & Anmutung | Präzise gefertigt, stabile und sichere Steckverbindung, widerstandsfähig gegen Verschleiß |
FAQs – Häufig gestellte Fragen zu SL 2X50G 2,54 – 2x50pol.-Stiftleiste, gerade, RM 2,54
Was bedeutet das Rastermaß von 2,54 mm?
Das Rastermaß von 2,54 mm (auch bekannt als 0,1 Zoll) gibt den Abstand zwischen den Mittelpunkten benachbarter Pins oder Kontakte an. Es ist ein weit verbreiteter Industriestandard, der eine hohe Kompatibilität mit vielen anderen elektronischen Komponenten und Stecksystemen gewährleistet.
Für welche Art von Anwendungen ist diese Stiftleiste am besten geeignet?
Die SL 2X50G 2,54 ist ideal für Anwendungen, die eine hohe Dichte an Verbindungen erfordern, wie z.B. in der industriellen Steuerungstechnik, der Robotik, bei der Entwicklung von Embedded Systems, für Datenbusverbindungen oder überall dort, wo viele Signale oder Spannungen sicher und geordnet auf einer Leiterplatte oder zwischen Geräten geführt werden müssen.
Ist diese Stiftleiste für hohe Ströme oder Spannungen ausgelegt?
Diese Stiftleiste ist primär für die Signalübertragung und die Führung von Strömen im Niederlastbereich konzipiert. Während die genauen Spezifikationen je nach Hersteller variieren, liegt die typische Strombelastbarkeit pro Pin im Bereich von 1A bis 3A und die Nennspannung bei bis zu 250V AC/DC. Für Hochstromanwendungen sind spezielle Leistungskontakte oder -steckverbinder erforderlich.
Wie wird die SL 2X50G 2,54 auf der Leiterplatte befestigt?
Die SL 2X50G 2,54 ist für die THT-Montage (Through-Hole Technology) konzipiert. Das bedeutet, die Pins werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend auf der Unterseite verlötet, um eine dauerhafte und elektrisch leitende Verbindung zu schaffen.
Welchen Vorteil bietet die gerade Ausführung der Pins?
Die gerade Ausführung der Pins vereinfacht das Design und das Layout der Leiterplatte. Sie ermöglicht eine parallele Anordnung der Verbindungen und erleichtert die automatische Bestückung, was zu einer effizienteren und kostengünstigeren Produktion führt. Zudem ist das Routing von Leiterbahnen zwischen den Pins oft einfacher.
Was ist der Unterschied zwischen einer verzinnten und einer vergoldeten Kontaktierung?
Eine Verzinnung bietet einen guten Korrosionsschutz und eine moderate Leitfähigkeit. Eine Vergoldung ist deutlich teurer, bietet aber eine überlegene Korrosionsbeständigkeit und die höchste elektrische Leitfähigkeit, was sie für sehr anspruchsvolle Anwendungen, häufiges Stecken oder aggressive Umgebungsbedingungen besser geeignet macht.
Kann diese Stiftleiste mit anderen Steckern oder Buchsen im 2,54 mm Raster kombiniert werden?
Ja, das 2,54 mm Raster ist ein Standard. Diese Stiftleiste ist kompatibel mit den meisten Buchsen, Kabelsteckern und anderen Komponenten, die ebenfalls für ein 2,54 mm Raster ausgelegt sind, vorausgesetzt, die Pin-Anzahl und -Belegung passen.
