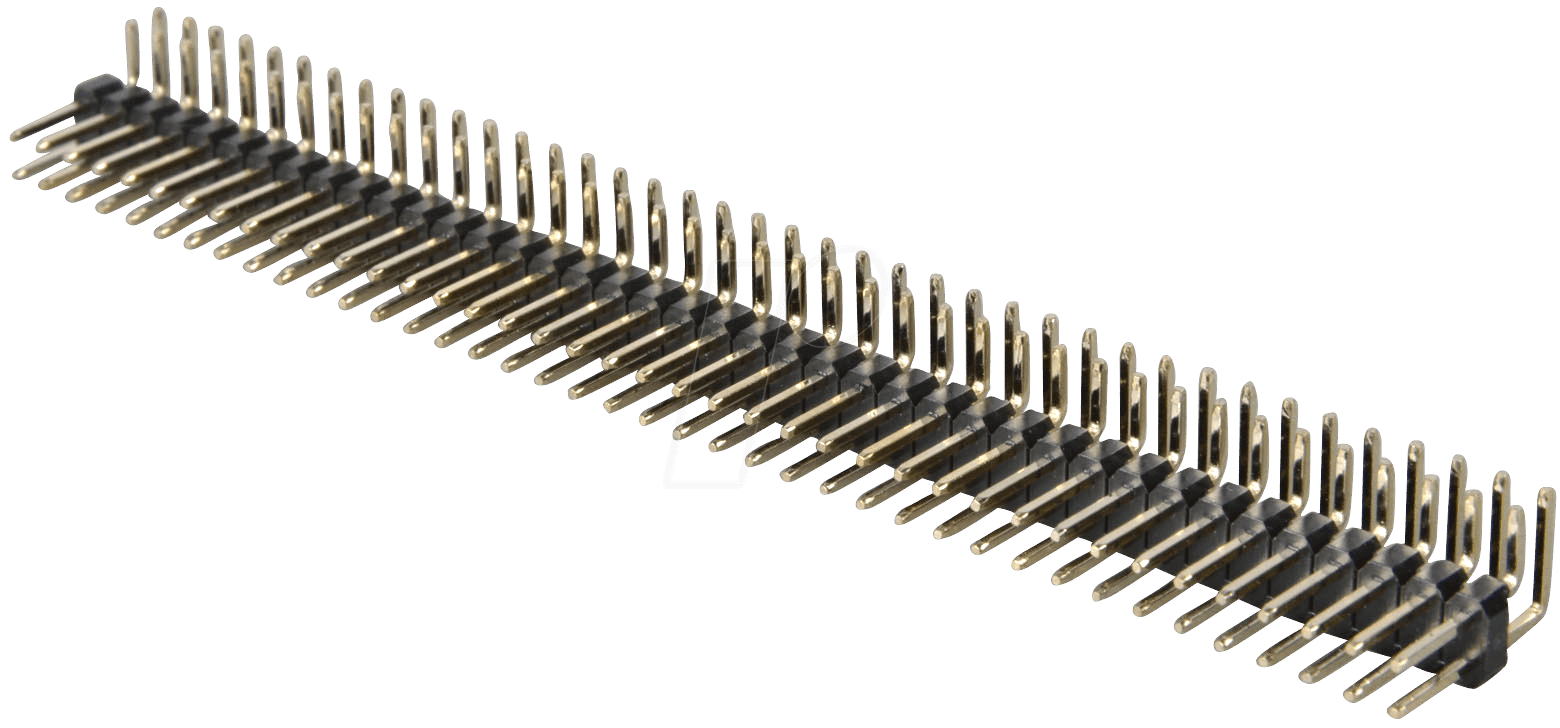

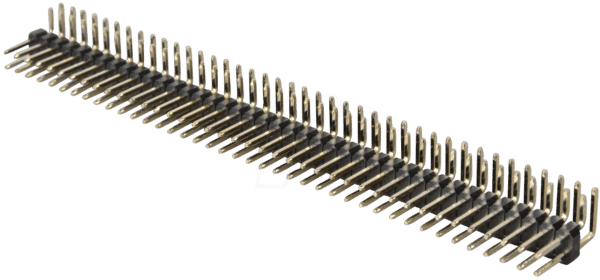

Optimale Verbindungen für Ihre Elektronikprojekte: SL 2X40W 2,54 – 2x40pol. Stiftleiste, gewinkelt, RM 2,54
Suchen Sie nach einer zuverlässigen und präzisen Lösung für die Signalübertragung und Leiterplattenverbindung in Ihren anspruchsvollen Elektronikprojekten? Die SL 2X40W 2,54 – 2x40pol. Stiftleiste, gewinkelt, RM 2,54 ist die Antwort für Entwickler, Ingenieure und Hobbyisten, die Wert auf Stabilität, Kompatibilität und eine platzsparende, gewinkelte Anordnung legen. Diese hochwertige Stiftleiste löst das Problem der sauberen und sicheren Signalweiterleitung zwischen verschiedenen Modulen oder zur Montage auf einer Hauptplatine.
Warum SL 2X40W 2,54 die überlegene Wahl ist
Im Vergleich zu einfachen, nicht gewinkelten Stiftleisten oder weniger robusten Alternativen bietet die SL 2X40W 2,54 eine Reihe von entscheidenden Vorteilen, die sie zur idealen Komponente für professionelle Anwendungen machen. Ihre gewinkelte Konstruktion ermöglicht eine optimierte Raumnutzung und eine erleichterte Verkabelung in Gehäusen oder auf dicht bestückten Leiterplatten. Die präzise gefertigten Kontakte und die hohe Polzahl von 2×40 Pins stellen sicher, dass auch komplexe Datensignale und Stromversorgungen mit maximaler Integrität übertragen werden. Die RM 2,54 Rastermaß garantiert zudem breite Kompatibilität mit einer Vielzahl von Standard-Kabelsteckern und Steckbuchsen, was die Flexibilität Ihrer Designs erhöht.
Technische Spezifikationen und Konstruktion
Die SL 2X40W 2,54 – 2x40pol. Stiftleiste, gewinkelt, RM 2,54 zeichnet sich durch ihre sorgfältige Konstruktion und die Auswahl hochwertiger Materialien aus, die Langlebigkeit und Zuverlässigkeit gewährleisten. Das Rastermaß von 2,54 mm ist ein weit verbreiteter Standard in der Elektronikindustrie, was eine problemlose Integration in bestehende oder neue Designs ermöglicht. Die gewinkelte Form der Stiftleiste, typischerweise bei 90 Grad, vereinfacht die vertikale Montage auf einer Leiterplatte und ermöglicht eine ordentliche Kabelführung senkrecht zur Platinenebene. Dies ist besonders vorteilhaft, wenn der Platz begrenzt ist oder eine klare Trennung zwischen Hauptplatine und Peripheriemodulen gewünscht wird.
- Präzision und Kontaktintegrität: Die Stifte sind präzise gefertigt, um einen sicheren und elektrisch leitfähigen Kontakt mit den entsprechenden Gegenstücken zu gewährleisten. Dies minimiert Übergangswiderstände und Signalverluste.
- Hohe Pinanzahl für komplexe Systeme: Mit insgesamt 80 Pins (2×40) bietet diese Stiftleiste genügend Kapazität für umfangreiche Signalübertragungen, was sie für Steuerungsplatinen, Datenerfassungssysteme und komplexe Schnittstellen prädestiniert.
- Robuste Bauweise für industrielle Anwendungen: Die verwendeten Materialien sind auf Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen ausgelegt, was die Zuverlässigkeit auch unter anspruchsvollen Bedingungen sicherstellt.
- Platzsparende gewinkelte Geometrie: Die 90-Grad-Winkelung erlaubt eine effiziente Nutzung des dreidimensionalen Raums auf der Leiterplatte und erleichtert die Organisation von Kabelbäumen.
- Standardisiertes Rastermaß (RM 2,54): Gewährleistet eine hohe Kompatibilität mit einer breiten Palette von Steckverbindern und Zubehörteilen auf dem Markt.
Anwendungsgebiete und Einsatzmöglichkeiten
Die SL 2X40W 2,54 – 2x40pol. Stiftleiste, gewinkelt, RM 2,54 ist eine äußerst vielseitige Komponente, die in einer breiten Palette von elektronischen Anwendungen zum Einsatz kommt. Ihre Stärke liegt in der Schaffung robuster und zuverlässiger Verbindungen, sei es für die Entwicklung von Prototypen, die industrielle Automatisierung oder die Integration in Endprodukte.
- Schnittstellenentwicklung: Ideal für die Schaffung von standardisierten Schnittstellen zwischen Mikrocontrollern und Peripheriegeräten wie Sensoren, Aktuatoren oder Displaymodulen.
- Platinen-zu-Platinen-Verbindungen: Ermöglicht die modulare Erweiterung von Basissystemen durch die einfache Verbindung von Erweiterungsplatinen oder Funktionsmodulen.
- Test- und Messaufbauten: Bietet eine zugängliche und stabile Verbindung für Prüf- und Debugging-Zwecke während der Entwicklungsphase.
- Industrielle Steuerungssysteme: Die hohe Pinanzahl und die robuste Bauweise machen sie geeignet für die Verdrahtung in komplexen industriellen Steuerungseinheiten und Schaltschränken.
- Embedded Systems und IoT-Geräte: Perfekt für kompakte Designs, bei denen eine effiziente Signalweiterleitung und eine organisierte Verdrahtung entscheidend sind.
- Hobby-Elektronik und Maker-Projekte: Bietet professionelle Verbindungsstandards für anspruchsvolle Maker-Projekte, die Zuverlässigkeit und Präzision erfordern.
Qualität und Materialeigenschaften
Die Langlebigkeit und Leistung der SL 2X40W 2,54 – 2x40pol. Stiftleiste, gewinkelt, RM 2,54 basieren maßgeblich auf der Qualität der verwendeten Materialien. Die Stifte selbst sind typischerweise aus einer hochwertigen Kupferlegierung gefertigt, um eine exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Oft sind diese Kupferkontakte zusätzlich mit einer dünnen Schicht aus Gold oder einer Nickel-Legierung überzogen. Diese Beschichtung dient nicht nur dem Schutz vor Oxidation, sondern verbessert auch die Kontaktqualität, reduziert den Übergangswiderstand und erhöht die Anzahl der möglichen Steckzyklen signifikant. Das Gehäuse der Stiftleiste besteht in der Regel aus einem robusten Kunststoff wie PBT (Polybutylenterephthalat) oder PA (Polyamid), die sich durch hohe Temperaturbeständigkeit, mechanische Festigkeit und ausgezeichnete dielektrische Eigenschaften auszeichnen. Diese Materialien stellen sicher, dass die Stiftleiste auch unter wechselnden Temperaturbedingungen und mechanischer Belastung stabil bleibt und die elektrischen Signale zuverlässig isoliert werden.
Eigenschaften im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Stiftleiste, gewinkelt |
| Anzahl der Pole | 2×40 (insgesamt 80 Pins) |
| Rastermaß (RM) | 2,54 mm |
| Winkelung | 90 Grad (typisch) |
| Kontaktmaterial (typisch) | Kupferlegierung mit Gold- oder Nickel-Plattierung |
| Gehäusematerial (typisch) | Hochtemperatur-Kunststoff (z.B. PBT, PA) |
| Betriebstemperaturbereich (typisch) | -40°C bis +105°C |
| Elektrische Belastbarkeit (typisch) | Bis zu 1 Ampere pro Kontakt bei geeigneter Umgebung |
| Anschlussart | Lötfahnen für Leiterplattenmontage |
FAQ – Häufig gestellte Fragen zu SL 2X40W 2,54 – 2x40pol. Stiftleiste, gewinkelt, RM 2,54
Was bedeutet RM 2,54?
RM steht für Rastermaß. Ein Rastermaß von 2,54 mm bedeutet, dass der Abstand zwischen den Mittelpunkten benachbarter Pins auf der Stiftleiste genau 2,54 mm beträgt. Dieses Maß ist ein internationaler Standard und entspricht exakt 0,1 Zoll, was eine breite Kompatibilität mit vielen anderen elektronischen Komponenten und Kabeln sicherstellt.
Für welche Art von Anwendungen ist eine gewinkelte Stiftleiste besonders geeignet?
Eine gewinkelte Stiftleiste, wie die SL 2X40W 2,54, ist ideal für Anwendungen, bei denen eine vertikale Montage auf der Leiterplatte bevorzugt wird. Sie ermöglicht eine ordentliche Kabelführung senkrecht zur Platinenoberfläche und ist besonders nützlich in Gehäusen mit begrenztem Platz oder wenn eine klare Trennung zwischen verschiedenen Funktionseinheiten auf einer Platine erreicht werden soll.
Kann die SL 2X40W 2,54 mit Standard-Stiftleisten-Steckern verwendet werden?
Ja, aufgrund des standardisierten Rastermaßes von 2,54 mm ist diese Stiftleiste vollständig kompatibel mit den meisten gängigen Stiftleisten-Steckern, Buchsenleisten und Flachbandkabeladaptern, die ebenfalls für RM 2,54 ausgelegt sind. Dies gewährleistet eine hohe Flexibilität bei der Auswahl von Gegenstücken.
Wie wird die elektrische Belastbarkeit der einzelnen Pins typischerweise spezifiziert?
Die elektrische Belastbarkeit, oft angegeben in Ampere (A), hängt von mehreren Faktoren ab, einschließlich des Querschnitts des Leiterbahnmaterials, der Materialbeschaffenheit des Kontakts und der Umgebungstemperatur. Für eine Stiftleiste mit RM 2,54 ist eine typische Dauerbelastbarkeit pro Pin von etwa 1A bis 3A realistisch, sofern sie mit einer geeigneten Leiterbahn verbunden ist und die Betriebstemperatur im Rahmen bleibt. Es ist immer ratsam, die spezifische Dokumentation des Herstellers für genaue Werte zu konsultieren.
Welchen Vorteil bietet die Gold- oder Nickel-Plattierung der Kontakte?
Die Plattierung der Kupferkontakte mit Gold oder Nickel bietet mehrere Vorteile: Sie schützt die Kontakte vor Oxidation und Korrosion, was die Lebensdauer und Zuverlässigkeit erhöht. Zudem reduziert sie den Übergangswiderstand zwischen Stift und Buchse, was für eine stabile Signalübertragung sorgt, und verbessert die Gleitfähigkeit, was eine höhere Anzahl von Steckzyklen ermöglicht.
Ist diese Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Die robusten Kunststoffgehäuse (z.B. PBT, PA) und die hochwertigen, oft plattierten Kontakte machen diese Stiftleiste für viele industrielle und anspruchsvolle Umgebungen geeignet. Der typische Betriebstemperaturbereich von -40°C bis +105°C ermöglicht den Einsatz in einem weiten Spektrum von Bedingungen. Für extrem raue Umgebungen (z.B. mit aggressiven Chemikalien oder hoher Luftfeuchtigkeit) sollten jedoch spezielle, dafür ausgelegte Komponenten in Betracht gezogen werden.
Wie viele Steckzyklen kann eine solche Stiftleiste typischerweise aushalten?
Die Anzahl der möglichen Steckzyklen hängt stark von der Qualität der Kontakte, der Plattierung und der Art der Verwendung ab. Hochwertige Stiftleisten mit einer guten Gold- oder Nickel-Plattierung können oft Tausende von Steckzyklen problemlos bewältigen, ohne signifikante Einbußen bei der Kontaktqualität. Im Durchschnitt kann man von 500 bis über 1.000 Steckzyklen ausgehen, wobei eine schonende Handhabung die Lebensdauer weiter verlängert.
