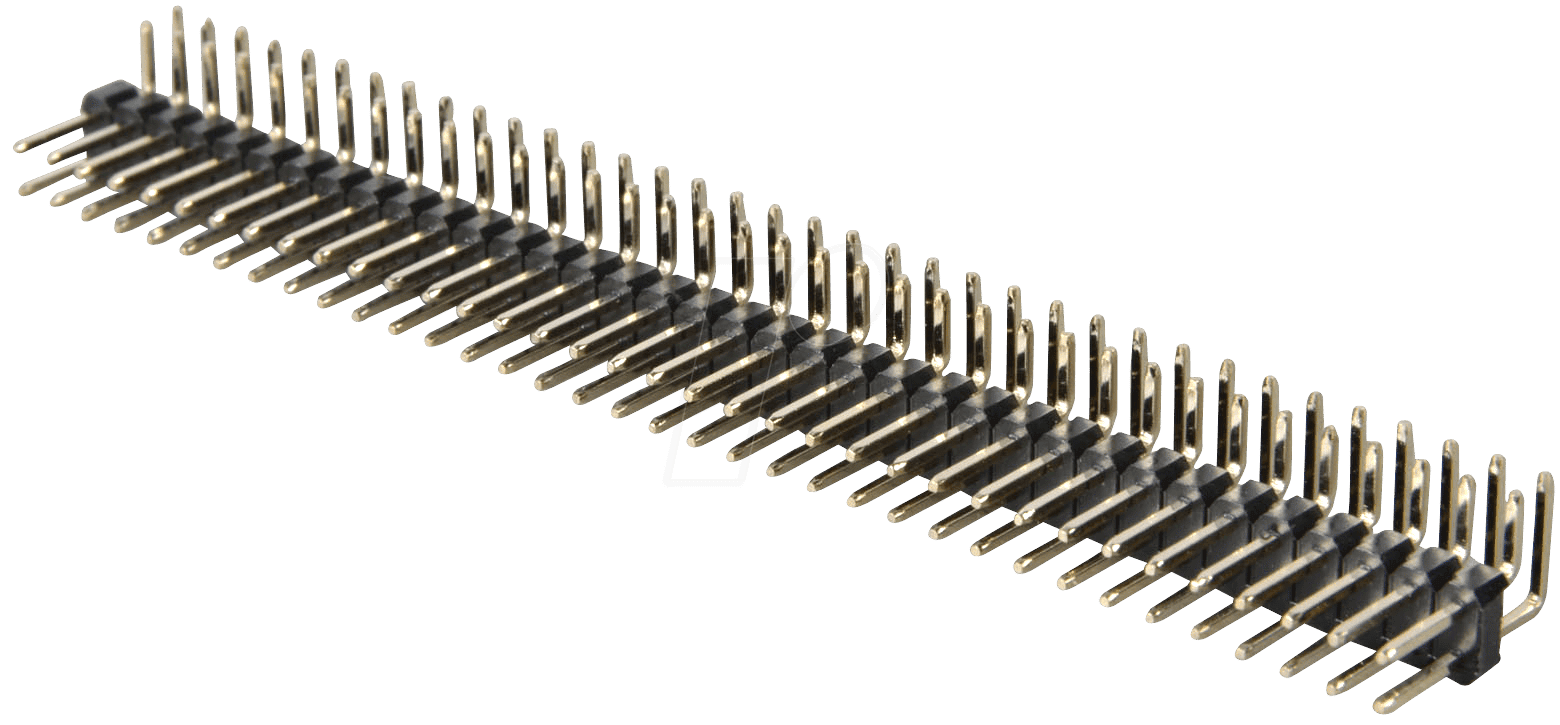

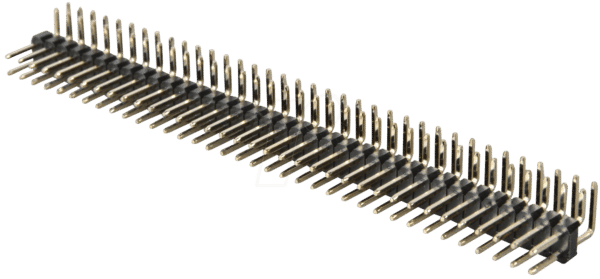

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: SL 2X36W 2,54 – 2x36pol. Stiftleiste, gewinkelt, RM 2,54
In der Welt der Elektronikentwicklung und des Gerätebaus ist eine zuverlässige und präzise Signalübertragung unerlässlich. Die SL 2X36W 2,54 – 2x36pol. Stiftleiste, gewinkelt, RM 2,54 löst das Problem unzuverlässiger oder schwer zu realisierender Verbindungen auf Leiterplatten und zwischen Modulen. Sie ist die ideale Lösung für Entwickler, Ingenieure und Technikbegeisterte, die eine stabile, platzsparende und winkelverstellbare Steckverbindung mit hoher Polzahl benötigen.
Überlegene Konnektivität und Designflexibilität
Standardlösungen bieten oft Kompromisse in Bezug auf Polanzahl, Winkel oder Montagefreundlichkeit. Die SL 2X36W 2,54 – 2x36pol. Stiftleiste, gewinkelt, RM 2,54 zeichnet sich durch ihre hohe Konnektivität mit 2×36 Polen aus, was eine signifikante Anzahl von Signalen auf engstem Raum ermöglicht. Die Winkelkonstruktion (90 Grad) eröffnet zusätzliche Designmöglichkeiten bei der Leiterplattenbestückung und der Gehäuseintegration, um Platz zu sparen und eine saubere Kabelführung zu realisieren. Der Rastermaß von 2,54 mm ist ein Industriestandard, der eine breite Kompatibilität mit vielen Steckverbindern und Zubehörteilen gewährleistet.
Robuste Konstruktion für Langlebigkeit und Leistung
Die mechanische Stabilität und die elektrischen Eigenschaften sind entscheidend für die Leistungsfähigkeit und Lebensdauer Ihrer elektronischen Systeme. Diese Stiftleiste wurde mit Blick auf Robustheit und Zuverlässigkeit gefertigt, um auch unter anspruchsvollen Betriebsbedingungen eine konstant hohe Performance zu liefern. Die präzise Fertigung der Kontakte und des Gehäusematerials garantiert eine geringe Übergangswiderstand und minimiert Signalverluste, was für Hochfrequenzanwendungen oder empfindliche analoge Signale von besonderer Bedeutung ist.
Technische Vorteile im Detail
- Hohe Polzahl: Mit insgesamt 72 Polen (2×36) ermöglicht die Stiftleiste die Übertragung einer großen Anzahl von Daten- und Steuersignalen auf kleinstem Raum. Dies reduziert die Notwendigkeit mehrerer kleinerer Steckverbinder und vereinfacht das Leiterplattendesign.
- Gewinkelte Bauform: Die 90-Grad-Winkelung erlaubt eine platzsparende und übersichtliche Verkabelung direkt auf der Leiterplatte. Sie ermöglicht eine effiziente Nutzung des dreidimensionalen Raumes und erleichtert die Montage in flachen Gehäusen oder bei Stapelanordnungen von Platinen.
- Industriestandard Rastermaß: Das Rastermaß von 2,54 mm (0.1 Zoll) gewährleistet Kompatibilität mit einer Vielzahl von Gegensteckern, Jumpern und anderen Peripheriekomponenten, die in der Elektronikindustrie weit verbreitet sind.
- Zuverlässige Kontaktierung: Die präzisionsgefertigten Kontakte bieten eine sichere und dauerhafte elektrische Verbindung. Dies ist entscheidend für die Vermeidung von Kontaktschwierigkeiten, die zu intermittierenden Fehlern oder Systemausfällen führen können.
- Optimierte Signalintegrität: Durch hochwertige Materialien und eine durchdachte Konstruktion minimiert die Stiftleiste parasitäre Kapazitäten und Induktivitäten, was für die Signalintegrität, insbesondere bei höheren Frequenzen, von großer Bedeutung ist.
- Hervorragende Lötbarkeit: Die für die Oberflächenmontage (SMD) oder Durchsteckmontage (THT) konzipierten Anschlüsse bieten eine exzellente Lötbarkeit, was die Montage und Wartung vereinfacht und die Zuverlässigkeit der Lötverbindungen erhöht.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | SL 2X36W 2,54 |
| Polanzahl | 2×36 (gesamt 72 Pole) |
| Rastermaß (Pitch) | 2,54 mm |
| Bauform | Gewinkelt (90 Grad) |
| Montagetyp | Geeignet für Durchsteckmontage (THT) und gegebenenfalls mit entsprechenden Füßen für Oberflächenmontage (SMD-Varianten prüfen) |
| Material Gehäuse | Hochtemperatur-Kunststoff (z.B. PBT oder LCP), UL94V-0 klassifiziert für Flammschutz |
| Material Kontakte | Legierter Messingdraht mit Oberflächenveredelung (z.B. verzinnte oder vergoldete Kontakte für verbesserte Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperaturbereich | Typisch -40°C bis +105°C (abhängig vom spezifischen Material und Anwendungen) |
| Elektrische Nennwerte | Standardmäßig für Ströme bis ca. 3A und Spannungen bis 250V AC/DC ausgelegt (spezifische Datenblätter für genaue Nennwerte konsultieren) |
| Anwendungsbereiche | Leiterplattenverbindung, Modulkopplung, Signalverteilung, Industrieautomatisierung, Messtechnik, Telekommunikation, Embedded Systems |
Umfassende Anwendungsbereiche und Integrationsmöglichkeiten
Die SL 2X36W 2,54 – 2x36pol. Stiftleiste, gewinkelt, RM 2,54 ist ein vielseitiges Bauteil, das sich für eine breite Palette von Anwendungen in der Elektronikentwicklung und -fertigung eignet. Ihre hohe Polanzahl macht sie ideal für komplexe Schnittstellen, bei denen viele Signale gleichzeitig geführt werden müssen. In der Industrieautomatisierung ermöglicht sie die zuverlässige Anbindung von Sensoren, Aktoren und Steuergeräten an zentrale Bussysteme. In der Messtechnik gewährleistet sie eine präzise und störungsfreie Übertragung von Messdaten. Auch im Bereich der Telekommunikation und bei der Entwicklung von Embedded Systems spielt sie eine wichtige Rolle, um eine robuste und skalierbare Konnektivität zu realisieren.
Die gewinkelte Ausführung bietet zudem erhebliche Vorteile bei der Leiterplattengestaltung. Sie ermöglicht es, Kabelstränge effizient entlang der Platinenkanten zu führen oder Verbindungen zwischen verschiedenen Ebenen von Mehrlagen-Leiterplatten herzustellen, ohne dabei wertvollen Bauraum auf der Oberfläche zu beanspruchen. Dies ist insbesondere in kompakten Geräten und Systemen von entscheidender Bedeutung, wo jeder Millimeter zählt.
Die Kompatibilität mit dem Industriestandard-Rastermaß von 2,54 mm stellt sicher, dass die Stiftleiste nahtlos in bestehende Design-Workflows integriert werden kann. Sie lässt sich problemlos mit einer Vielzahl von Standard-Flachbandkabeln, Einzeladerleitungen oder anderen Steckverbindern kombinieren, die ebenfalls auf diesem Rastermaß basieren. Dies vereinfacht die Beschaffung von Zubehörteilen und reduziert die Komplexität der Stücklisten.
FAQ – Häufig gestellte Fragen zu SL 2X36W 2,54 – 2x36pol. Stiftleiste, gewinkelt, RM 2,54
Kann diese Stiftleiste auch für Hochfrequenzanwendungen verwendet werden?
Ja, die SL 2X36W 2,54 – 2x36pol. Stiftleiste, gewinkelt, RM 2,54 ist aufgrund ihres Industriestandard-Rastermaßes und der präzisen Fertigung gut für Anwendungen mit moderaten Hochfrequenzsignalen geeignet. Die Qualität der Kontakte und die Vermeidung von parasitären Effekten sind hierbei entscheidend. Für extrem kritische Hochfrequenzanwendungen sollten jedoch spezifische Datenblätter und ggf. Simulationen konsultiert werden.
Welche Art von Lötverfahren wird für diese Stiftleiste empfohlen?
Die Stiftleiste ist in der Regel für die Durchsteckmontage (THT) konzipiert, was bedeutet, dass die Pins durch vorgebohrte Löcher in der Leiterplatte gesteckt und von der Unterseite verlötet werden. Je nach Ausführung können auch SMD-Varianten verfügbar sein, die eine Oberflächenmontage ermöglichen. Die Lötbarkeit wird durch die Materialwahl und die Oberflächenveredelung der Kontakte positiv beeinflusst.
Wie viele Ampere kann jeder Pin dieser Stiftleiste maximal verarbeiten?
Typische Werte für Stiftleisten mit einem Rastermaß von 2,54 mm liegen im Bereich von etwa 3 Ampere pro Kontakt. Für genaue und verbindliche Angaben ist jedoch immer das spezifische Datenblatt des Herstellers zu konsultieren, da dies von Material, Isolationsklasse und spezifischer Ausführung abhängt.
Ist die Stiftleiste gegen Umwelteinflüsse wie Feuchtigkeit und Staub geschützt?
Die Stiftleiste selbst bietet keinen direkten Schutz gegen Feuchtigkeit oder Staub. Der Schutz muss durch das Gehäuse des Endgeräts oder durch zusätzliche Vergussmassen realisiert werden. Das Gehäusematerial der Stiftleiste ist jedoch oft flammhemmend (UL94V-0) und für einen breiten Temperaturbereich ausgelegt, was die grundsätzliche Robustheit unter Umgebungsbedingungen verbessert.
Ist diese Stiftleiste für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Für sicherheitskritische Anwendungen sind spezifische Zulassungen und Zertifizierungen erforderlich. Die SL 2X36W 2,54 – 2x36pol. Stiftleiste, gewinkelt, RM 2,54 erfüllt Standard-Industrienormen, jedoch sollten für sicherheitsrelevante Systeme immer Bauteile mit entsprechenden Zertifizierungen (z.B. nach IEC-Normen) verwendet werden. Konsultieren Sie dazu das Datenblatt oder den Hersteller.
Bietet die gewinkelte Bauform Nachteile bei der mechanischen Stabilität im Vergleich zu geraden Stiftleisten?
Nein, die gewinkelte Bauform beeinträchtigt die mechanische Stabilität in der Regel nicht negativ, solange die Lötverbindungen ordnungsgemäß ausgeführt sind. Die Stabilität hängt primär von der Anzahl der Lötpunkte und der Qualität des Lötprozesses ab. Die Winkelkonstruktion ist speziell dafür konzipiert, eine sichere und robuste Verbindung zu gewährleisten.
Wie kann ich sicherstellen, dass diese Stiftleiste mit meinen vorhandenen Steckern kompatibel ist?
Die Kompatibilität wird primär durch das Rastermaß von 2,54 mm sichergestellt. Sie sollten überprüfen, ob Ihre vorhandenen Stecker ebenfalls auf einem 2,54 mm Raster basieren und über die passende Anzahl von Kontakten bzw. eine passende Teilung (z.B. 2×18 Pole für eine Gegenleiste) verfügen, um mit der 2×36-poligen Stiftleiste eine vollständige Verbindung herzustellen.
