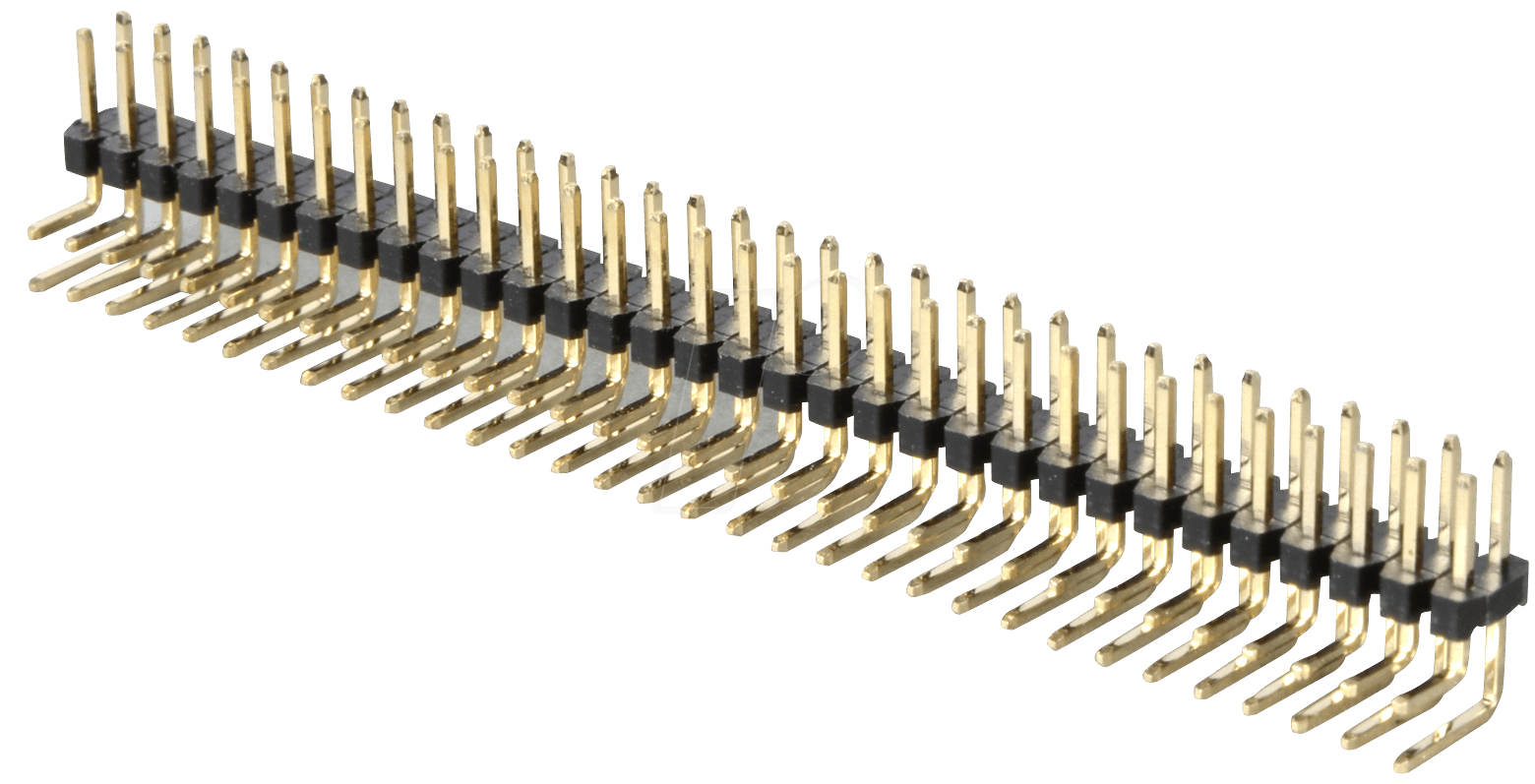

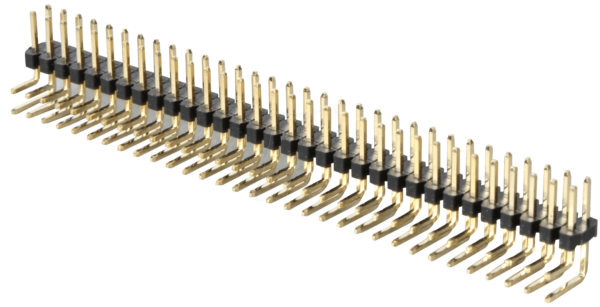

SL 2X32W 2,00 – Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte
Suchen Sie nach einer robusten und zuverlässigen Lösung für Ihre Leiterplattenverbindungen, die präzise Winkelausrichtungen erfordert? Die SL 2X32W 2,00 – 2x32pol. Stiftleiste, gewinkelt, RM 2,00 wurde entwickelt, um die komplexen Anforderungen moderner Elektronikdesigns zu erfüllen, bei denen Platzoptimierung und sichere Signalübertragung von entscheidender Bedeutung sind. Dieses Bauteil ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die eine erstklassige Verbindungskomponente für ihre Schaltkreise benötigen, sei es in der Prototypenentwicklung, der industriellen Fertigung oder im anspruchsvollen Heimwerkerbereich.
Überlegene Konnektivität mit SL 2X32W 2,00
Die SL 2X32W 2,00 Stiftleiste setzt neue Maßstäbe in puncto Verbindungstechnik. Im Gegensatz zu herkömmlichen, geraden Stiftleisten oder weniger spezifizierten Alternativen bietet dieses gewinkelte Design eine optimierte Raumnutzung auf der Leiterplatte. Die 2x32polige Konfiguration ermöglicht eine hohe Dichte an Verbindungen bei minimalem Platzbedarf, während der Rastermaß von 2,00 mm höchste Präzision gewährleistet. Diese Spezifikationen sind entscheidend für den Einsatz in kompakten Gehäusen und komplexen Multilayer-Leiterplatten, wo jede Millimeter zählt. Die hochwertige Verarbeitung und die sorgfältige Auswahl der Materialien sorgen für eine langlebige und störungsfreie Signalintegrität, was in sensiblen elektronischen Systemen unerlässlich ist.
Technische Exzellenz und Design-Vorteile
Die SL 2X32W 2,00 ist mehr als nur eine einfache Stiftleiste; sie ist ein präzisionsgefertigtes Bauteil, das auf optimale Leistung und einfache Integration ausgelegt ist.
- Platzsparende Winkelausführung: Die gewinkelte Bauform ermöglicht eine effiziente Nutzung des dreidimensionalen Raums auf der Leiterplatte und erleichtert die Verkabelung, insbesondere in beengten Applikationen.
- Hohe Polzahl für maximale Flexibilität: Mit insgesamt 64 Kontakten (2×32) bietet diese Stiftleiste eine außergewöhnliche Vielseitigkeit für komplexe Schaltungsdesigns und die Anbindung mehrerer Subsysteme.
- Feinrastermaß für Präzision: Das Rastermaß von 2,00 mm ist charakteristisch für hochpräzise Anwendungen und ermöglicht dichte Bestückungen auf der Leiterplatte ohne Kompromisse bei der Signalqualität.
- Robuste Konstruktion: Die verwendete Gehäusematerial und die Kontaktbeschichtung sind auf Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen ausgelegt, um eine zuverlässige Funktion über die gesamte Lebensdauer des Geräts zu gewährleisten.
- Sichere Steckverbindung: Die Stiftleiste ist so konzipiert, dass sie eine sichere und stabile Verbindung mit Gegensteckern ermöglicht, wodurch Vibrationen und unbeabsichtigtes Lösen minimiert werden.
Detaillierte Produktspezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | SL 2X32W 2,00 |
| Polzahl | 2×32 (64 Pins gesamt) |
| Bauform | Gewinkelt |
| Rastermaß (RM) | 2,00 mm |
| Gehäusematerial | Hochtemperatur-Kunststoff (typisch für Lötprozesse und thermische Stabilität) |
| Kontaktmaterial | Kupferlegierung mit Gold- oder Zinnbeschichtung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, abhängig vom spezifischen Gehäusematerial |
| Nennstrom | Abhängig von der Pin-Geometrie und dem verwendeten Gegenstecker, oft im Bereich von 1A bis 3A |
| Isolationswiderstand | > 1 GΩ (bei 500V DC) |
| Einsatzgebiete | Industrielle Automatisierung, Medizintechnik, Embedded Systems, Mess- und Regeltechnik, Consumer Electronics |
Innovative Anwendungen und Einsatzmöglichkeiten
Die SL 2X32W 2,00 Stiftleiste mit ihrem spezifischen Rastermaß und der gewinkelten Ausführung eröffnet vielfältige Anwendungsszenarien, die von professionellen Entwicklungen bis hin zu anspruchsvollen Hobbyprojekten reichen. Ihre präzise Fertigung und die hohe Polzahl prädestinieren sie für den Einsatz in:
- Leiterplatten-zu-Leiterplatten-Verbindungen: Ermöglicht die gestapelte oder seitliche Verbindung von mehreren Leiterplatten in Gehäusen mit begrenztem Platzangebot, ideal für modulare Elektroniksysteme.
- Schnittstellen für externe Peripheriegeräte: Dient als robuste und zuverlässige Anschlussbuchse für Sensoren, Aktoren, Displays oder Kommunikationsmodule, bei denen eine definierte Winkelausrichtung für eine saubere Kabelführung erforderlich ist.
- Programmierung und Debugging-Ports: Bietet eine stabile physische Schnittstelle für JTAG-, SWD- oder andere Diagnose- und Programmierschnittstellen, die oft in gewinkelten Konfigurationen für eine ergonomische Handhabung benötigt werden.
- Stromversorgungs- und Datenbus-Verbindungen: Geeignet für die Verteilung von Strom und Daten innerhalb komplexer Systeme, wo eine hohe Pin-Dichte und eine sichere Steckverbindung entscheidend sind.
- Prototypenentwicklung und Testaufbauten: Vereinfacht den Aufbau und die Modifikation von Schaltungen durch eine standardisierte und leicht zugängliche Anschlussmöglichkeit.
Die Auswahl der SL 2X32W 2,00 bedeutet eine Investition in die Zuverlässigkeit und Leistungsfähigkeit Ihrer elektronischen Systeme. Die präzise gefertigten Kontakte sorgen für eine minimale Impedanz und Signalverfäufer, was für hochfrequente Signale oder empfindliche analoge Schaltungen von immenser Bedeutung ist.
FAQ – Häufig gestellte Fragen zu SL 2X32W 2,00 – 2x32pol. Stiftleiste, gewinkelt, RM 2,00
Was ist das Hauptanwendungsgebiet der SL 2X32W 2,00 Stiftleiste?
Das Hauptanwendungsgebiet liegt in der präzisen und platzsparenden Verbindung von Leiterplatten oder der Anbindung von Peripheriegeräten in Elektroniksystemen, wo eine gewinkelte Ausführung und eine hohe Pin-Dichte erforderlich sind.
Welche Vorteile bietet das Rastermaß von 2,00 mm?
Ein Rastermaß von 2,00 mm ermöglicht eine sehr hohe Dichte an Anschlüssen auf einer Leiterplatte. Dies ist entscheidend für kompakte Designs und die Realisierung komplexer Schaltungen auf begrenztem Raum, ohne die Signalintegrität zu beeinträchtigen.
Ist die SL 2X32W 2,00 für den Einsatz in industriellen Umgebungen geeignet?
Ja, die Verwendung von Hochtemperatur-Kunststoffen für das Gehäuse und qualitativ hochwertigen Kontaktmaterialien mit geeigneter Beschichtung macht diese Stiftleiste auch für anspruchsvolle industrielle Umgebungen mit schwankenden Temperaturen und potenziellen chemischen Einflüssen geeignet.
Wie wird die Signalintegrität bei einer so hohen Polzahl gewährleistet?
Die Signalintegrität wird durch die präzise Fertigung der Kontakte, das geringe Rastermaß und die Verwendung von Materialien mit exzellenten elektrischen Eigenschaften (z.B. geringer Übergangswiderstand) gewährleistet. Die gewinkelte Bauform kann zudem eine optimierte Kabelführung ermöglichen, was ebenfalls zur Signalqualität beiträgt.
Welche Arten von Gegensteckern sind mit der SL 2X32W 2,00 kompatibel?
Diese Stiftleiste ist typischerweise mit entsprechenden Buchsenleisten oder Federkontakten im gleichen Rastermaß (2,00 mm) und mit der passenden Pin-Geometrie kompatibel.
Ist die Stiftleiste für Lötprozesse auf der Leiterplatte geeignet?
Ja, das Gehäusematerial ist üblicherweise so gewählt, dass es den Temperaturen von gängigen Lötverfahren wie Wellenlöten oder Reflow-Löten standhält.
Bietet die gewinkelte Bauform auch Vorteile bei der Montage?
Absolut. Die gewinkelte Form erleichtert oft die Handhabung während des Lötprozesses und ermöglicht eine organisiertere und effizientere Verkabelung nach der Montage, was den Aufbau von Geräten beschleunigen kann.
