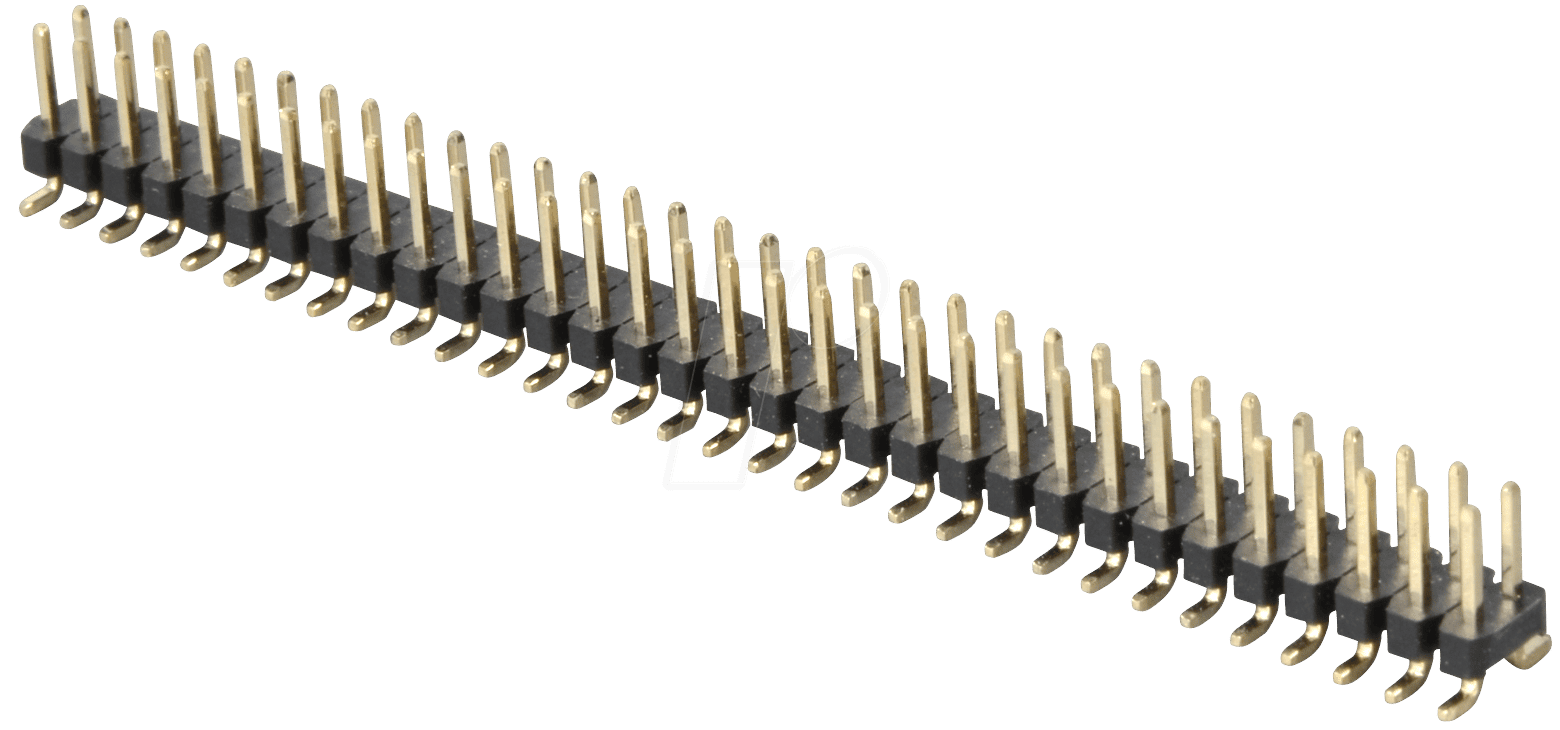

SL 2X32G SMD2,00 – Präzision für Ihre Elektronikprojekte
Sie suchen eine zuverlässige und platzsparende Verbindungslösung für Ihre Leiterplatten-Designs? Die SL 2X32G SMD2,00 – eine 2x32polige SMD-Stiftleiste mit gerader Ausrichtung und einem Rastermaß von 2,00 mm – ist die Antwort für Entwickler und Hersteller, die Wert auf höchste Präzision, Zuverlässigkeit und effiziente Raumnutzung legen. Diese Stiftleiste wurde speziell entwickelt, um den anspruchsvollen Anforderungen moderner Elektronikgeräte gerecht zu werden, bei denen jede Komponente zählt und eine sichere, dauerhafte Verbindung unerlässlich ist.
Überragende Konnektivität für anspruchsvolle Anwendungen
Die SL 2X32G SMD2,00 hebt sich durch ihre herausragende Qualität und durchdachte Konstruktion von herkömmlichen Verbindungselementen ab. Ihr kompaktes Design mit einem engen Rastermaß von 2,00 mm ermöglicht eine signifikant höhere Pin-Dichte auf gleicher Fläche, was insbesondere bei Miniaturisierungstrends in der Elektronikentwicklung von unschätzbarem Wert ist. Die gerade Ausrichtung der Stifte optimiert die Montage und gewährleistet eine stabile und sichere Verbindung nach dem Auflöten. Im Gegensatz zu Steckverbindern mit größeren Rastermaßen oder weniger poligen Optionen bietet die SL 2X32G SMD2,00 eine gesteigerte Funktionalität auf kleinem Raum, was zu schlankeren und effizienteren Gerätekonstruktionen führt.
Technische Exzellenz und robuste Bauweise
Diese SMD-Stiftleiste ist für die Oberflächenmontage (Surface Mount Device) konzipiert und bietet somit eine nahtlose Integration in moderne automatische Bestückungsprozesse. Dies reduziert Produktionszeiten und -kosten erheblich und gewährleistet eine konsistente und reproduzierbare Montagequalität. Die verwendete Materialkombination aus hochtemperaturbeständigem Kunststoff für das Gehäuse und qualitativ hochwertigen Kontaktmaterialien sorgt für Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen und mechanischer Belastung.
Schlüsselfunktionen und Vorteile im Überblick
- Hohe Pin-Dichte: Mit 2×32 Polen auf einem kompakten Gehäuse ermöglicht die SL 2X32G SMD2,00 eine maximale Anschlussmöglichkeit auf minimalem Raum, ideal für platzbeschränkte Designs.
- Präzises Rastermaß: Das RM 2,00 mm Rastermaß sorgt für exakte Verbindungen und Kompatibilität mit einer Vielzahl von elektronischen Komponenten und Systemen.
- SMD-Technologie: Optimiert für die Oberflächenmontage, was effiziente Automatisierungsprozesse und zuverlässige Lötverbindungen ermöglicht.
- Gerade Ausrichtung: Die gerade Anordnung der Pins erleichtert die Montage und gewährleistet eine stabile und sichere mechanische sowie elektrische Verbindung.
- Robustheit und Zuverlässigkeit: Gefertigt aus strapazierfähigen Materialien für eine lange Lebensdauer und konstante Leistung, auch unter anspruchsvollen Bedingungen.
- Vielseitige Anwendung: Perfekt geeignet für Prototypenentwicklung, Serienfertigung von Consumer-Elektronik, Industrie-Automatisierung, Telekommunikationsgeräten und mehr.
- Optimierte Signalintegrität: Das Design minimiert Signalverluste und Interferenzen, was für hochfrequente Anwendungen von entscheidender Bedeutung ist.
Detailierte Produktinformationen
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | SL 2X32G SMD2,00 |
| Polanzahl | 2 x 32 Pole (Gesamt 64 Pole) |
| Montageart | SMD (Surface Mount Device) |
| Ausrichtung | Gerade (Right Angle) |
| Rastermaß (RM) | 2,00 mm |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. LCP, PBT), UL94V-0 klassifiziert für Flammwidrigkeit und thermische Stabilität |
| Kontaktmaterial | Phosphorbronze oder Messing mit hochwertiger Oberflächenveredelung (z.B. verzinnt, vergoldet) für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperaturbereich | Typischerweise -40°C bis +125°C, je nach spezifischem Material und Anwendung |
| Strombelastbarkeit pro Kontakt | Konstruktionsbedingt für geringe bis mittlere Stromstärken ausgelegt, typischerweise im Bereich von 0,5A bis 2A, abhängig vom spezifischen Design und Löttemperatur. Detaillierte Spezifikationen auf Anfrage. |
| Spannungsfestigkeit | Ausgelegt für Standard-Elektronikanwendungen, typischerweise im Bereich mehrerer hundert Volt AC/DC. |
| Lötverfahren-Kompatibilität | Geeignet für gängige Reflow-Lötverfahren; Materialwahl berücksichtigt Löttemperaturprofile. |
| Einsatzgebiete | Kompakte Elektronikgeräte, Datenerfassung, Steuerungsmodule, Embedded Systems, Signalübertragung, interne Board-zu-Board-Verbindungen, IoT-Geräte. |
Erweiterte Anwendungsfelder und technische Details
Die SL 2X32G SMD2,00 ist nicht nur ein einfaches Verbindungselement; sie ist ein integraler Bestandteil für die Entwicklung kompakter und leistungsfähiger Elektronik. Das Gehäusematerial ist sorgfältig ausgewählt, um den thermischen Belastungen des Lötprozesses standzuhalten und gleichzeitig eine ausgezeichnete elektrische Isolation zu gewährleisten. Die hohe Temperaturbeständigkeit des Kunststoffs, oft nach UL94V-0 klassifiziert, bietet ein hohes Maß an Sicherheit, insbesondere in Umgebungen, in denen Entflammbarkeit eine Rolle spielt. Die Kontaktflächen sind typischerweise mit einer Schicht aus Zinn, Nickel oder Gold veredelt. Diese Oberflächenbehandlung ist entscheidend für die Gewährleistung einer geringen Übergangswiderstand, hoher Korrosionsbeständigkeit und exzellenter Lötbarkeit. Vergoldete Kontakte bieten beispielsweise die höchste Leitfähigkeit und Langlebigkeit, was sie für anspruchsvolle Signalübertragungen prädestiniert.
Das Rastermaß von 2,00 mm ermöglicht eine beeindruckende Pin-Dichte, die es Entwicklern erlaubt, mehr Funktionalität auf kleinerem Raum unterzubringen. Dies ist ein kritischer Faktor für die Miniaturisierung von Geräten wie Smartphones, Wearables, medizinischen Geräten und hochintegrierten Industrie-Steuerungen. Die gerade (Right Angle) Ausrichtung der Pins bedeutet, dass die Stiftleiste senkrecht zur Leiterplatte montiert wird, was eine saubere und modulare Bauweise ermöglicht, oft in Verbindung mit einer Gegenstück-Buchsenleiste auf einer zweiten Platine.
Für die Integration in automatisierte Fertigungsprozesse sind die SMD-Pads der SL 2X32G SMD2,00 präzise dimensioniert und positioniert. Dies erleichtert das maschinelle Platzieren und das zuverlässige Löten im Reflow-Ofen. Die konsistente Qualität und die enge Toleranz bei der Herstellung sorgen dafür, dass jede Stiftleiste den höchsten Standards entspricht und eine reibungslose Montage gewährleistet.
Die Strombelastbarkeit pro Kontakt liegt typischerweise im Bereich von 0,5A bis 2A, abhängig von der genauen Ausführung und den spezifischen thermischen Bedingungen. Für Anwendungen, die höhere Ströme erfordern, sollten möglicherweise mehrere Pins parallel geschaltet werden oder es muss eine alternative Verbindungslösung in Betracht gezogen werden. Die Spannungsfestigkeit ist für die meisten gängigen Elektronikanwendungen ausreichend, aber für Hochspannungsanwendungen sollten immer spezifische Sicherheitsprüfungen durchgeführt werden.
FAQ – Häufig gestellte Fragen zu SL 2X32G SMD2,00 – 2x32pol.-SMD-Stiftleiste, gerade, RM 2,00
Was ist der Hauptvorteil der SMD-Montage bei dieser Stiftleiste?
Die SMD-Montage (Surface Mount Device) ermöglicht eine direkte Befestigung auf der Oberfläche der Leiterplatte. Dies vereinfacht und beschleunigt den Bestückungsprozess erheblich, insbesondere bei der Verwendung von automatischen Bestückungsmaschinen. Es führt zu einer effizienteren Produktion, geringeren Montagekosten und oft zu einer robusteren Verbindung im Vergleich zu Through-Hole-Technologien.
Für welche Arten von Projekten ist diese 2x32polige Stiftleiste am besten geeignet?
Diese Stiftleiste eignet sich hervorragend für Projekte, bei denen eine hohe Pin-Dichte auf engstem Raum erforderlich ist. Dazu gehören die Entwicklung kompakter Elektronikgeräte, Prototypen, industrielle Steuerungssysteme, Datenerfassungseinheiten, IoT-Geräte und jegliche Anwendung, bei der viele Signale oder Stromversorgungen über eine kleine Schnittstelle verbunden werden müssen.
Wie unterscheidet sich das RM 2,00 mm Rastermaß von anderen gängigen Rastermaßen?
Ein Rastermaß von 2,00 mm ist relativ eng und ermöglicht eine höhere Anzahl von Kontakten auf einer gegebenen Fläche im Vergleich zu größeren Rastermaßen wie 2,54 mm (0.1 Zoll) oder 5,08 mm. Dies ist entscheidend für die Miniaturisierung von Geräten und dieMaximierung der Funktionalität auf kleineren Leiterplatten.
Ist die SL 2X32G SMD2,00 für den Einsatz in rauen Umgebungen geeignet?
Die Stiftleiste ist aus hochwertigen, hochtemperaturbeständigen Materialien gefertigt, die eine gute Widerstandsfähigkeit bieten. Für den Einsatz in sehr rauen Umgebungen (extreme Temperaturen, hohe Luftfeuchtigkeit, aggressive Chemikalien) sollten jedoch die spezifischen Materialzertifikate und die Eignung für die jeweilige Anwendung geprüft werden. Oftmals sind zusätzliche Schutzmaßnahmen oder spezielle Beschichtungen erforderlich.
Welche Arten von Gegenstücken können mit dieser Stiftleiste kombiniert werden?
Die SL 2X32G SMD2,00 ist als Stiftleiste konzipiert und kann mit entsprechenden Buchsenleisten (Socket-Anschlüssen) mit einem passenden Rastermaß von 2,00 mm kombiniert werden. Es ist wichtig, dass die Buchsenleiste ebenfalls für SMD-Montage oder Durchsteckmontage (je nach Anwendung) ausgelegt ist und die gleiche Polanzahl und Ausrichtung unterstützt.
Wie wird die Signalqualität bei einer so dichten Bestückung gewährleistet?
Die Signalqualität wird durch die präzise Fertigung, die Wahl der Kontaktmaterialien mit geringem Widerstand und die richtige Oberflächenveredelung gewährleistet. Das Design der Stiftleiste minimiert parasitäre Kapazitäten und Induktivitäten, was für die Signalintegrität, insbesondere bei höheren Frequenzen, wichtig ist.
Können diese Stiftleisten manuell oder nur maschinell gelötet werden?
Aufgrund der sehr kleinen SMD-Pads und des dichten Rastermaßes ist eine präzise maschinelle Lötung mittels Reflow-Verfahren die empfohlene und effizienteste Methode. Manuelles Löten ist zwar theoretisch möglich, erfordert aber extrem hohe Geschicklichkeit und spezielle Lötwerkzeuge, um Kurzschlüsse zwischen den engen Pins zu vermeiden.
