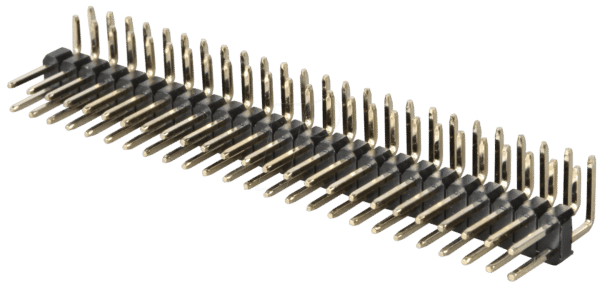

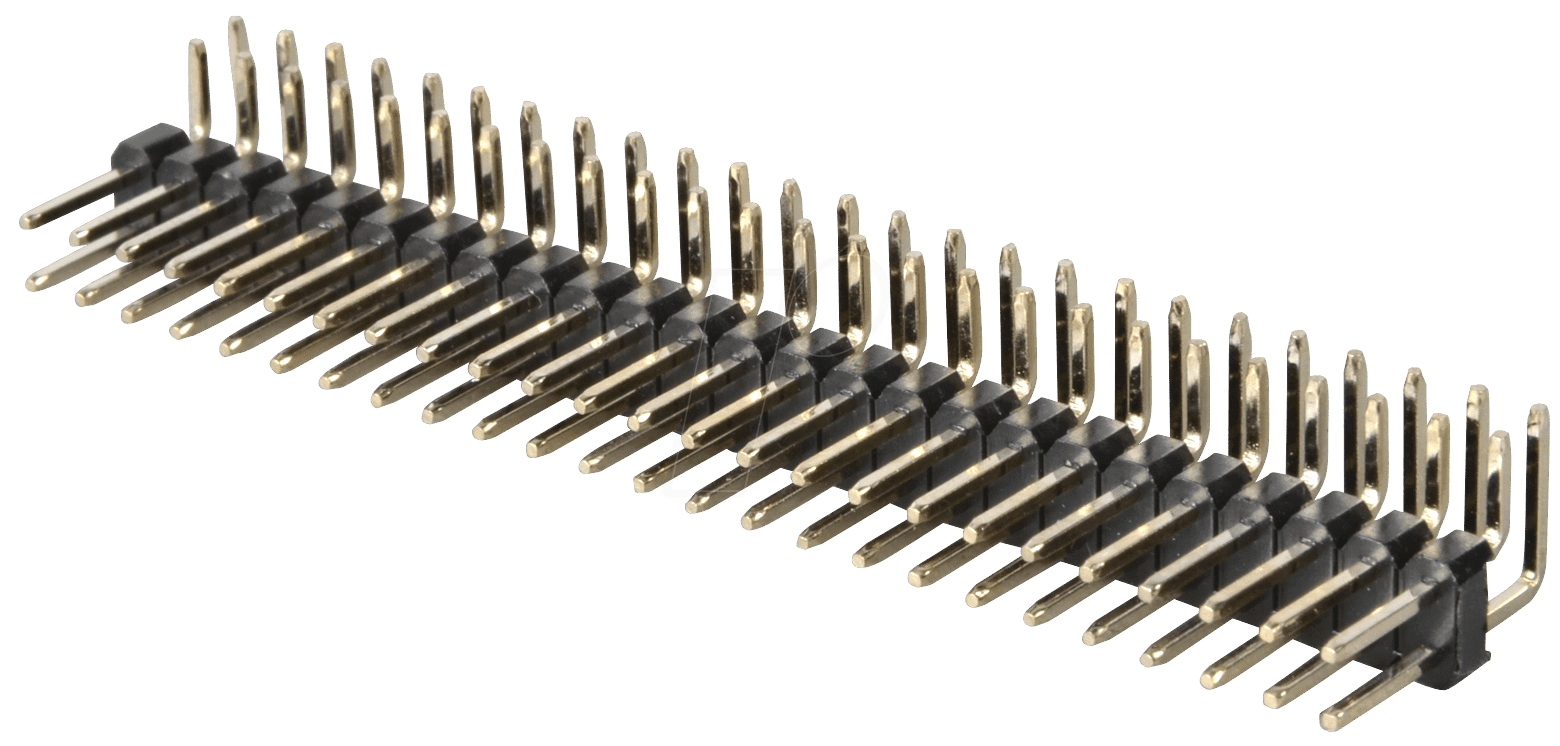

SL 2X25W 2,54 – Die Präzisions-Stiftleiste für anspruchsvolle Verbindungen
Sie suchen nach einer zuverlässigen und hochpräzisen Lösung für die Signalübertragung und Verbindungen in Ihren Elektronikprojekten? Die SL 2X25W 2,54 – 2x25pol. Stiftleiste, gewinkelt, RM 2,54 ist die Antwort für Entwickler, Ingenieure und Technikbegeisterte, die Wert auf Stabilität, Langlebigkeit und eine exakte Pin-Anordnung legen. Diese gewinkelte Stiftleiste löst das Problem ungenauer oder instabiler Steckverbindungen und bietet eine ideale Grundlage für komplexe Schaltungsaufbauten, Prototyping und industrielle Anwendungen.
Herausragende Merkmale und Vorteile der SL 2X25W 2,54
Im Vergleich zu Standardlösungen zeichnet sich die SL 2X25W 2,54 durch ihre robuste Konstruktion, die präzise Fertigung und die optimierte Pin-Führung aus. Diese gewinkelte Ausführung erleichtert die Platzierung und Verdrahtung in Umgebungen mit begrenztem Bauraum und ermöglicht eine effiziente Leitungsorganisation.
- Präzise Rastermaße: Mit einem Rastermaß (RM) von 2,54 mm sorgt diese Stiftleiste für eine konsistente und fehlerfreie Pin-Belegung, essenziell für die Kompatibilität mit Standard-Platinenlayouts und Steckverbindern.
- Optimierte Kontaktfläche: Die 2x25polige Ausführung bietet eine hohe Dichte an Anschlusspunkten, was sie ideal für komplexe Datenleitungen oder Spannungsversorgungen macht, ohne Kompromisse bei der Signalintegrität einzugehen.
- Gewinkeltes Design: Die 90-Grad-Winkelung der Pins ermöglicht eine saubere und organisierte Verkabelung, insbesondere auf Leiterplatten, wo eine seitliche Anbindung erforderlich ist. Dies vereinfacht das Routing von Kabeln und verbessert die mechanische Stabilität der Verbindung.
- Hochwertige Materialien: Gefertigt aus robusten, isolierenden Kunststoffen und korrosionsbeständigen Metallkontakten, gewährleistet die SL 2X25W 2,54 eine lange Lebensdauer und zuverlässige Funktion auch unter anspruchsvollen Bedingungen.
- Vielseitige Anwendung: Ob im Prototyping, in der industriellen Automatisierung, im Mess- und Regelungstechnik oder in der Unterhaltungselektronik – diese Stiftleiste ist ein universelles Bauteil für zahlreiche Elektronikprojekte.
Technische Spezifikationen und Materialeigenschaften
Die SL 2X25W 2,54 wurde entwickelt, um höchste Anforderungen an Zuverlässigkeit und Leistungsfähigkeit zu erfüllen. Jedes Detail wurde mit Bedacht gewählt, um eine optimale Funktion über die gesamte Lebensdauer zu gewährleisten.
| Eigenschaft | Detail |
|---|---|
| Typ | Stiftleiste, gewinkelt |
| Polanzahl | 2×25 Pol (50 Pins gesamt) |
| Rastermaß (RM) | 2,54 mm |
| Montageart | Durchsteckmontage (THT) |
| Gehäusematerial | Hochtemperaturbeständiger thermoplastischer Kunststoff (z.B. PBT oder LCP) |
| Kontaktmaterial | Phosphorbronze oder Messing mit Veredelung (z.B. verzinnt oder vergoldet) für exzellente Leitfähigkeit und Korrosionsschutz |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch, abhängig vom spezifischen Material und den Kontakten) |
| Spannungsfestigkeit | Hohe elektrische Isolation, ausgelegt für typische Spannungen in der Elektronik (z.B. bis 250V AC/DC) |
| Strombelastbarkeit pro Pin | Mindestens 1A, oft bis zu 3A bei ausreichender Kühlung und entsprechender Leiterbahnbreite auf der Platine |
| Winkelung | 90 Grad |
Einsatzbereiche und Anwendungsbeispiele
Die SL 2X25W 2,54 ist ein unverzichtbares Bauteil in vielen Hightech-Anwendungen, wo präzise und zuverlässige Verbindungen gefordert sind. Ihre Vielseitigkeit macht sie zur ersten Wahl für Profis und Hobbyisten gleichermaßen.
- Prototyping und Entwicklung: Ermöglicht schnelle und flexible Verbindungen für Testaufbauten und die Entwicklung neuer Schaltungen. Die gewinkelte Ausführung ist ideal für Breadboards oder die direkte Montage auf Testplatinen.
- Industrielle Automatisierung: In Steuerungsgeräten, Sensorik und Aktuatorik sorgt die robuste Bauweise für eine zuverlässige Signalübertragung auch in rauen Umgebungsbedingungen.
- Messtechnik: Perfekt für den Anschluss von Messinstrumenten, Oszilloskopen oder Signalgeneratoren, wo eine präzise Signalzuführung unerlässlich ist.
- Embedded Systems: Ideal für die Anbindung von Mikrocontrollern an Peripheriegeräte, Displays oder Sensormodule, insbesondere wenn Platzbeschränkungen eine seitliche Verdrahtung erfordern.
- Leiterplatten-Verbindungen: Dient als Steckverbinder zwischen zwei Leiterplatten oder als Anschlussklemme für externe Kabelbäume direkt auf der Platine.
- DIY-Elektronikprojekte: Von komplexen Bastelprojekten bis hin zu anspruchsvollen Hifi-Anlagen – die SL 2X25W 2,54 bietet eine professionelle Lösung für jeden Anspruch.
Präzisionsfertigung für maximale Zuverlässigkeit
Die Kernkompetenz von Lan.de liegt in der Bereitstellung von Elektronikkomponenten höchster Güte. Bei der SL 2X25W 2,54 – 2x25pol. Stiftleiste, gewinkelt, RM 2,54 setzen wir auf Hersteller, die sich durch akribische Fertigungsprozesse und strenge Qualitätskontrollen auszeichnen. Das Rastermaß von 2,54 mm ist ein Industriestandard, doch die Umsetzung in dieser gewinkelten Ausführung erfordert Präzision in jedem Schritt. Die Kontakte werden sorgfältig geformt und mit leitfähigen Oberflächen versehen, um einen geringen Übergangswiderstand und eine hohe Anzahl an Steckzyklen zu garantieren. Das Gehäusematerial, oft eine Hochtemperatur-Variante von PBT oder LCP, stellt sicher, dass die Leiste auch bei Lötprozessen oder im Betrieb bei erhöhten Temperaturen formstabil bleibt und die elektrische Isolation gewährleistet ist. Die mechanische Stabilität der gewinkelten Pins gegen mechanische Belastungen, die beim Stecken und Ziehen von Gegensteckern auftreten, ist ein weiterer entscheidender Faktor für die Langlebigkeit und Zuverlässigkeit dieser Komponente.
Umfassende Kompatibilität und erweiterte Anwendungsmöglichkeiten
Die SL 2X25W 2,54 ist nicht nur ein einzelnes Bauteil, sondern ein integraler Bestandteil eines umfassenden Stecksystems. Sie ist konzipiert, um nahtlos mit einer Vielzahl von Gegensteckern, wie z.B. Buchsenleisten oder Flachbandkabeladaptern, im Rastermaß 2,54 mm zu funktionieren. Dies erweitert ihre Einsatzmöglichkeiten signifikant. Beispielsweise kann sie in Kombination mit entsprechenden Buchsenleisten als robuste Ein- und Ausgangsschnittstelle für ein Gehäuse dienen, wobei die gewinkelte Stiftleiste auf der Platine und die Buchsenleiste am Kabelbaum oder direkt am Gerät verbaut wird. Die 2×25-polige Konfiguration bietet zudem die Flexibilität, Signale und Spannungsversorgungen getrennt zu führen. Dies ist besonders vorteilhaft in Systemen, wo hohe Stromstärken und empfindliche Datensignale zusammengeführt werden müssen, um Interferenzen zu minimieren.
FAQ – Häufig gestellte Fragen zu SL 2X25W 2,54 – 2x25pol. Stiftleiste, gewinkelt, RM 2,54
Kann die SL 2X25W 2,54 mit allen 2,54mm Buchsenleisten verwendet werden?
Ja, die SL 2X25W 2,54 ist mit allen standardisierten Buchsenleisten im Rastermaß von 2,54 mm kompatibel. Die präzise Fertigung des Pin-Durchmessers und der Anordnung gewährleistet eine sichere und zuverlässige Verbindung.
Welche Lötverfahren sind für die SL 2X25W 2,54 geeignet?
Diese Stiftleiste ist für die Durchsteckmontage (THT) ausgelegt und kann mit gängigen Lötverfahren wie Wellenlöten oder manueller Lötung verarbeitet werden. Das Gehäusematerial ist auf die bei diesen Prozessen auftretenden Temperaturen abgestimmt.
Wie wird die mechanische Stabilität der gewinkelten Pins gewährleistet?
Die Pins sind fest in das Gehäuse integriert und so konstruiert, dass sie auch bei häufigem Stecken und Ziehen von Gegensteckern eine hohe mechanische Stabilität aufweisen. Die zusätzliche Auflagefläche auf der Platine durch die gewinkelte Montage trägt ebenfalls zur Stabilität bei.
Ist die SL 2X25W 2,54 für den Einsatz in industriellen Umgebungen geeignet?
Absolut. Die hochwertigen Materialien und die robuste Konstruktion, insbesondere das korrosionsbeständige Kontaktmaterial und das temperaturbeständige Gehäuse, machen diese Stiftleiste ideal für den anspruchsvollen Einsatz in industriellen Automatisierungs- und Steuerungssystemen.
Welche Strombelastbarkeit kann pro Pin erwartet werden?
Typischerweise ist jeder Pin für eine Strombelastbarkeit von mindestens 1A ausgelegt. Bei Verwendung von breiteren Leiterbahnen auf der Platine und guter Kühlung können auch höhere Ströme, bis zu 3A, zuverlässig geführt werden.
Bietet die gewinkelte Ausführung Vorteile gegenüber geraden Stiftleisten?
Ja, die gewinkelte Ausführung erleichtert das Kabelmanagement und die Platzierung von Komponenten auf der Leiterplatte erheblich. Sie ermöglicht eine saubere seitliche Anbindung von Kabeln oder die direkte Verbindung zweier Platinen in einem 90-Grad-Winkel, was besonders bei begrenztem Bauraum vorteilhaft ist.
Können die Pins der SL 2X25W 2,54 leicht gebrochen oder verbogen werden?
Dank der Verwendung von robusten Materialien wie Phosphorbronze oder Messing für die Kontakte und der sorgfältigen Integration in das thermoplastische Gehäuse sind die Pins für ihre Langlebigkeit und Beständigkeit gegen Verbiegen und Brechen bekannt, vorausgesetzt, die Montage und Handhabung erfolgen fachgerecht.
