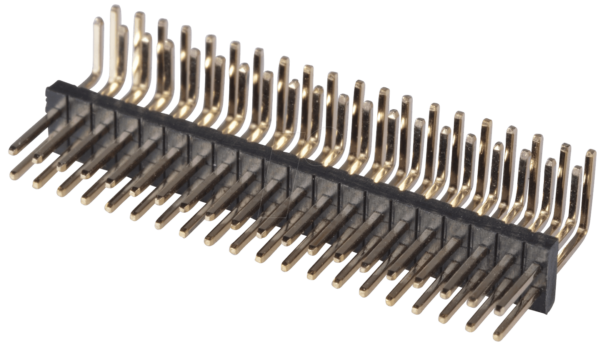

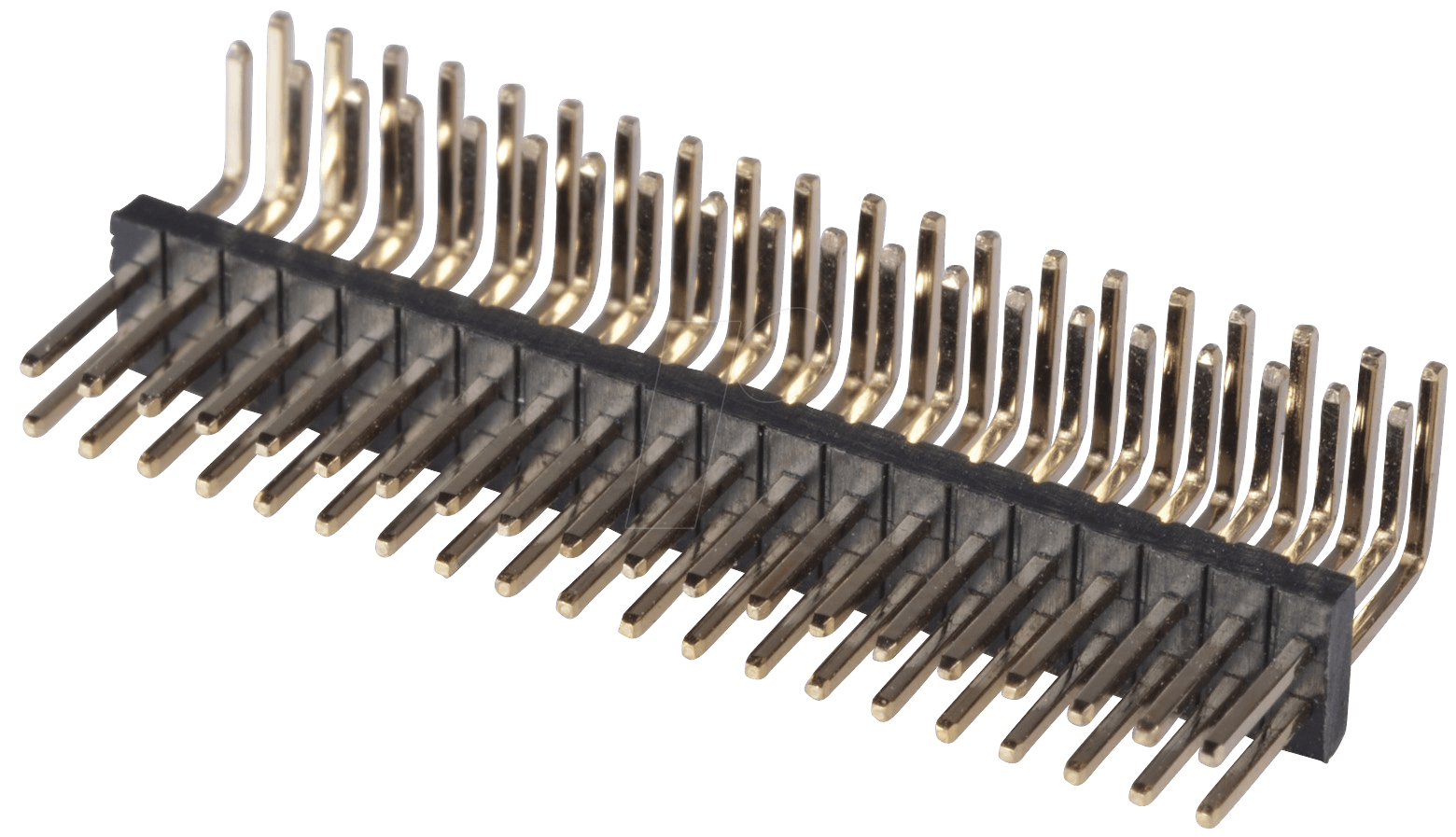

SL 2X20W 1,27 – 2x20pol. Stiftleiste, gewinkelt, RM 1,27: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Die SL 2X20W 1,27 – 2x20pol. Stiftleiste, gewinkelt, RM 1,27 ist die essenzielle Komponente für jeden Entwickler, Ingenieur oder Maker, der eine stabile und präzise Verbindung zwischen Leiterplatten oder zum Anschluss von externen Geräten benötigt. Sie löst das Problem der flexiblen und doch sicheren Datenübertragung in komplexen Schaltungen, wo eine Winkelverbindung zur Platzoptimierung und besseren Verkabelung unerlässlich ist. Dieses Produkt richtet sich gezielt an Profis und Enthusiasten im Bereich der Elektronikentwicklung, die Wert auf Langlebigkeit, Robustheit und eine fehlerfreie Signalintegrität legen.
Maximale Leistung durch durchdachte Konstruktion
Die SL 2X20W 1,27 Stiftleiste setzt neue Maßstäbe in Bezug auf Anschlussdichte und mechanische Stabilität. Im Gegensatz zu Standardlösungen, die oft Kompromisse bei Kontaktflächen, Isolationsmaterialien oder mechanischer Festigkeit eingehen, bietet diese gewinkelte Stiftleiste eine überlegene Performance. Ihre präzise gefertigten Kontakte gewährleisten eine optimale Leitfähigkeit und minimieren den Übergangswiderstand, was gerade bei hohen Frequenzen oder empfindlichen Signalen von entscheidender Bedeutung ist. Die Winkelkonstruktion ermöglicht eine platzsparende Montage und eine aufgeräumte Verdrahtung, die nachträgliche Wartung und Fehlerbehebung erheblich vereinfacht.
Technische Exzellenz und Anwendungsvielfalt
Diese gewinkelte Stiftleiste ist mehr als nur ein Verbindungselement; sie ist ein integraler Bestandteil für zuverlässige elektronische Systeme. Die bewährte Technologie hinter der SL 2X20W Serie garantiert eine hohe Beständigkeit gegenüber Umwelteinflüssen und mechanischer Belastung, was sie zur idealen Wahl für anspruchsvolle Umgebungen macht. Ob in der industriellen Automatisierung, der Messtechnik, der Konsumerelektronik oder im Prototypenbau – diese Stiftleiste liefert konsistent hohe Leistung.
Vorteile auf einen Blick
- Optimale Kontaktierung: Präzisionsgefertigte Stifte sorgen für geringen Übergangswiderstand und höchste Signalqualität.
- Platzsparende Winkelbauform: Ermöglicht effiziente Leiterplattengestaltung und übersichtliche Verkabelung.
- Hohe Steckzyklen: Konzipiert für eine lange Lebensdauer und wiederholtes Stecken und Trennen ohne Leistungseinbußen.
- Robustes Gehäusematerial: Bietet zuverlässigen Schutz vor mechanischer Beschädigung und Umwelteinflüssen.
- Hohe Packungsdichte: 2×20 Pins auf einem Rastermaß von 1,27 mm erlauben kompakte Schaltungsdesigns.
- Einfache Montage: Ermöglicht schnelles und sicheres Anlöten auf Leiterplatten.
Produktdetails und Spezifikationen
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | SL 2X20W 1,27 |
| Polzahl | 2×20 polig |
| Rastermaß (RM) | 1,27 mm |
| Bauform | Gewinkelt |
| Anschlussrichtung | Senkrecht zur Leiterplatte (für Lötseite) |
| Kontaktmaterial | Hochleitfähiges Legierungsmaterial, typischerweise eine Kupferlegierung mit oberflächenveredelter Kontaktfläche (z.B. Goldauflage für verbesserte Leitfähigkeit und Korrosionsbeständigkeit). Spezifische Details wie Dicke der Beschichtung sind für optimale Performance entscheidend. |
| Gehäusematerial | Hochtemperatur-thermoplastisches Material (z.B. PBT oder LCP), UL94-V0 klassifiziert für Brandschutz und hohe thermische Stabilität. Dieses Material gewährleistet mechanische Integrität bei hohen Löttemperaturen und im Betrieb. |
| Elektrische Nennwerte | Standard-Strombelastbarkeit typischerweise im Bereich von 1A bis 3A pro Kontakt, abhängig von der spezifischen Ausführung und Umgebungsbedingungen. Spannungsfestigkeit üblicherweise über 500V AC/DC. Genaue Werte für maximale Strombelastung pro Kontakt sind für spezifische Applikationen zu prüfen. |
| Temperaturbereich | Betriebstemperatur üblicherweise von -40°C bis +105°C. Dies ermöglicht den Einsatz in einer breiten Palette von klimatischen Bedingungen. |
| Isolationswiderstand | Typischerweise > 1000 MΩ bei 500V DC, was eine hervorragende elektrische Trennung zwischen den Kontakten gewährleistet. |
| Steckkraft | Konzipiert für eine moderate Steckkraft pro Kontakt, die eine sichere Verbindung gewährleistet, aber auch repetitive Montage erleichtert. Spezifische Werte sind produktionsabhängig und für exakte Spezifikationen zu konsultieren. |
Präzision im Detail: Material und Verarbeitung
Die SL 2X20W 1,27 Stiftleiste zeichnet sich durch ihre herausragende Materialqualität und präzise Verarbeitung aus. Die Kontakte sind aus einer hochwertigen Kupferlegierung gefertigt, die eine exzellente elektrische Leitfähigkeit sicherstellt. Eine spezielle Oberflächenveredelung, oft eine Hartvergoldung, schützt die Kontaktflächen vor Oxidation und Korrosion und minimiert den Übergangswiderstand über die gesamte Lebensdauer des Bauteils. Dies ist besonders wichtig, um Signalverfälschungen bei empfindlichen digitalen oder analogen Signalen zu verhindern. Das Gehäusematerial besteht aus einem hochtemperaturbeständigen, flammgeschützten Thermoplast, das selbst unter anspruchsvollen Lötbedingungen seine Formstabilität bewahrt und die elektrischen Eigenschaften über einen weiten Temperaturbereich aufrechterhält.
Gewinkelte Bauform: Funktionale Vorteile für Ihr Design
Die gewinkelte Ausführung der SL 2X20W 1,27 Stiftleiste bietet signifikante Vorteile im Design von Elektronikgeräten. Sie ermöglicht eine 90-Grad-Verbindung zwischen zwei Leiterplatten oder zwischen einer Leiterplatte und einer externen Verkabelung, was eine deutliche Platzersparnis auf der Platinenoberfläche bedeutet. Diese Konfiguration ist ideal für Geräte, bei denen die Bauteilhöhe begrenzt ist oder eine horizontale Kabelzuführung erwünscht ist. Die gewinkelte Bauform erleichtert zudem die Organisation und Führung von Kabelbäumen, was zu einer verbesserten Übersichtlichkeit und einfacheren Wartung führt.
Zuverlässigkeit durch bewährte Technologie
Die SL-Serie von Stiftleisten ist ein Synonym für Zuverlässigkeit in der Elektronikindustrie. Mit ihrem Rastermaß von 1,27 mm bietet sie eine hohe Pin-Dichte, die für kompakte Schaltungsdesigns unerlässlich ist. Die robuste Konstruktion und die hochwertigen Materialien gewährleisten eine lange Lebensdauer und eine hohe Anzahl von Steckzyklen, ohne dass die elektrische Verbindung beeinträchtigt wird. Diese Eigenschaften machen die SL 2X20W 1,27 zur ersten Wahl für Applikationen, bei denen Ausfallzeiten keine Option sind.
Anwendungsgebiete im Überblick
Die vielseitige SL 2X20W 1,27 Stiftleiste findet in einer breiten Palette von Branchen und Anwendungen Einsatz:
- Industrielle Automatisierung und Steuerungstechnik: Zur Verbindung von Sensoren, Aktoren und Steuerungsmodulen.
- Messtechnik und Laborgeräte: Für präzise Signalübertragung und flexible Konfiguration von Messsystemen.
- Embedded Systems und Prototypenentwicklung: Als robuste und flexible Schnittstelle für die Integration verschiedener Komponenten.
- Kommunikationstechnik: Zur Datenübertragung in Netzwerkhardware und Kommunikationsgeräten.
- Konsumerelektronik: In Geräten, die kompakte und zuverlässige interne Verbindungen erfordern.
- Medizintechnik: Wo höchste Zuverlässigkeit und Signalintegrität gefordert sind.
FAQ – Häufig gestellte Fragen zu SL 2X20W 1,27 – 2x20pol. Stiftleiste, gewinkelt, RM 1,27
Was bedeutet das Rastermaß (RM) von 1,27 mm?
Das Rastermaß von 1,27 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Pins bzw. Kontakte an. Ein kleineres Rastermaß wie 1,27 mm ermöglicht eine höhere Pin-Dichte auf einer Leiterplatte, was besonders bei kompakten Designs von Vorteil ist.
Ist die SL 2X20W 1,27 Stiftleiste für hohe Ströme geeignet?
Die SL 2X20W 1,27 Stiftleiste ist für Standard-Signalübertragungen und moderate Strombelastungen konzipiert. Die typische Strombelastbarkeit pro Kontakt liegt im Bereich von 1A bis 3A. Für Anwendungen mit sehr hohen Stromanforderungen sollten spezifische Datenblätter konsultiert oder alternative Verbindungslösungen in Betracht gezogen werden.
Welche Vorteile bietet die gewinkelte Bauform gegenüber einer geraden Stiftleiste?
Die gewinkelte Bauform ermöglicht eine 90-Grad-Verbindung zur Leiterplatte. Dies spart Platz auf der Platinenoberfläche, erleichtert die Kabelorganisation und ist ideal für Gehäuse mit geringer Bauhöhe oder wenn eine horizontale Kabelzuführung gewünscht ist.
Aus welchem Material sind die Kontakte gefertigt und wie beeinflusst das die Leistung?
Die Kontakte sind typischerweise aus einer hochwertigen Kupferlegierung gefertigt und oft oberflächenveredelt, z.B. mit Hartgold. Dieses Material gewährleistet eine exzellente elektrische Leitfähigkeit, minimiert den Übergangswiderstand und schützt vor Korrosion, was für eine zuverlässige Signalübertragung über lange Zeit entscheidend ist.
Kann diese Stiftleiste in Umgebungen mit hohen Temperaturen eingesetzt werden?
Ja, die SL 2X20W 1,27 Stiftleiste ist aus hochtemperaturfesten Thermoplasten gefertigt und für Betriebstemperaturen üblicherweise bis zu +105°C ausgelegt. Dies ermöglicht den Einsatz in vielen industriellen und anspruchsvollen Umgebungen.
Wie viele Steckzyklen hält die SL 2X20W 1,27 Stiftleiste typischerweise aus?
Die SL-Serie ist für eine hohe Anzahl von Steckzyklen ausgelegt, was eine lange Lebensdauer und Zuverlässigkeit auch bei wiederholtem Stecken und Trennen garantiert. Die genaue Anzahl kann je nach spezifischer Ausführung und Anwendungsbedingungen variieren, liegt aber im professionellen Bereich.
Ist diese Stiftleiste bleifrei und RoHS-konform?
Professionelle Elektronikkomponenten wie die SL 2X20W 1,27 Stiftleiste sind in der Regel bleifrei und erfüllen die RoHS-Richtlinien (Restriction of Hazardous Substances), die die Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten einschränken. Es ist jedoch immer ratsam, dies bei der Bestellung für spezifische Projekte zu verifizieren.
