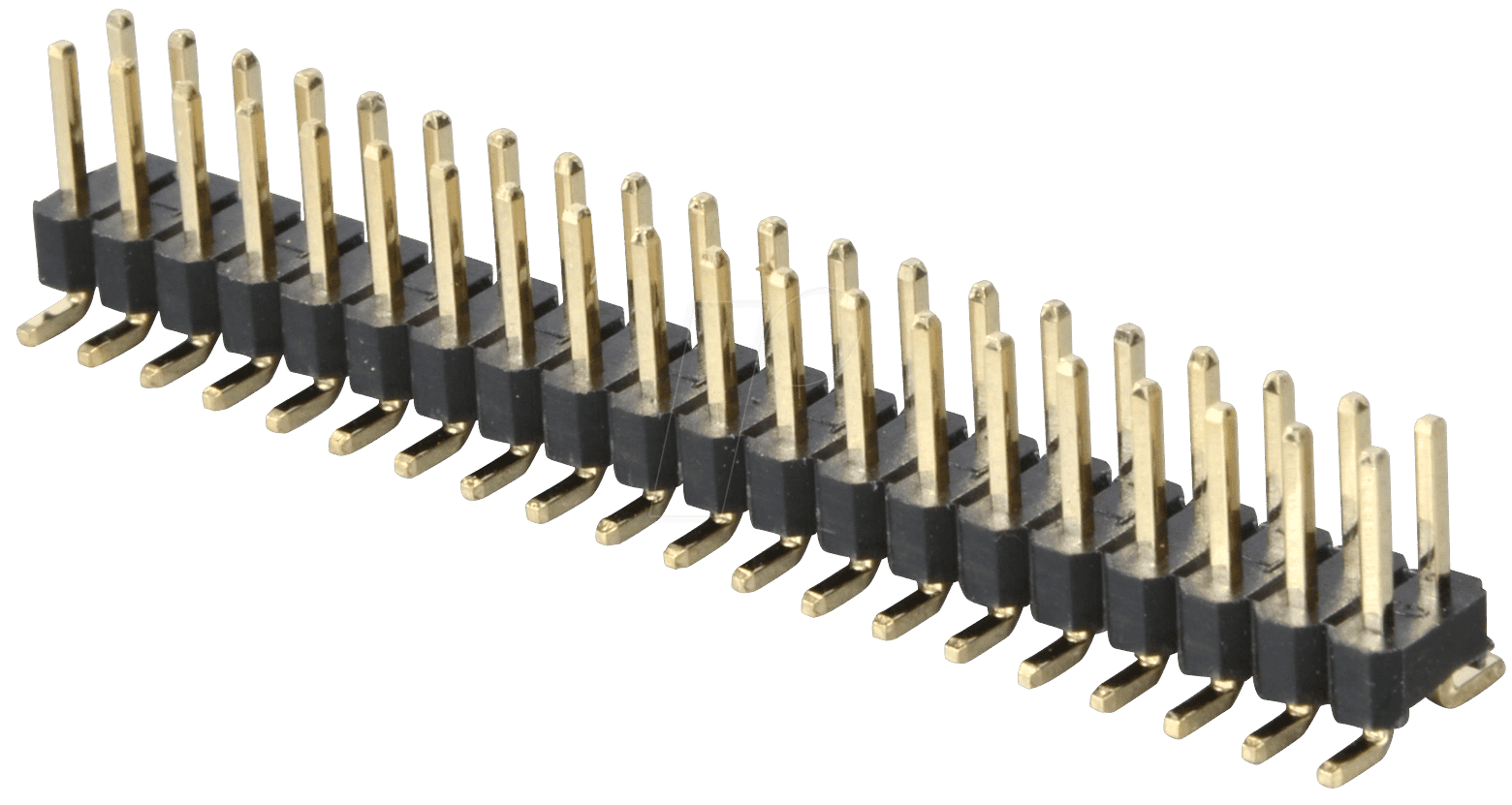

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: SL 2X20G SMD2,54
Die SL 2X20G SMD2,54 ist die optimale Lösung für Entwickler und Ingenieure, die eine zuverlässige und platzsparende Steckverbindung für ihre SMD-bestückten Leiterplatten benötigen. Sie löst das Problem von unsauberen oder instabilen Lötverbindungen und bietet eine professionelle, leicht integrierbare Option für Standard- und kundenspezifische Elektronikdesigns.
Überlegene Konnektivität und Zuverlässigkeit
Im Gegensatz zu herkömmlichen Durchsteckplatinen (Through-Hole) oder provisorischen Drahtverbindungen bietet die SL 2X20G SMD2,54 eine dauerhafte, SMD-konforme Lösung, die höchsten Ansprüchen an elektrische Performance und mechanische Stabilität gerecht wird. Ihre präzise Rasterung und das flache Profil ermöglichen eine effiziente Nutzung des verfügbaren Bauraums auf der Leiterplatte und minimieren Interferenzen.
Technische Spezifikationen und Designvorteile
Die SL 2X20G SMD2,54 zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur bevorzugten Wahl für professionelle Anwendungen machen:
- Hohe Pinanzahl auf kleinstem Raum: Mit 2×20 Polen auf einem Rastermaß von 2,54 mm maximiert diese Stiftleiste die Anschlussdichte, was besonders bei komplexen Schaltungen mit vielen Signalführungen von entscheidender Bedeutung ist.
- SMD-Technologie für optimierte Fertigung: Die Surface-Mount-Device (SMD)-Bauweise ermöglicht eine vollautomatische Bestückung, was Produktionskosten senkt und die Konsistenz der Lötstellen erhöht. Dies führt zu robusteren und langlebigeren Verbindungen.
- Gerades Bauform für flexible Montage: Die gerade Ausrichtung der Pins erleichtert die Montage und ermöglicht eine einfache Verbindung mit Gegensteckern, Kabeln oder anderen Leiterplatten.
- Robustes Material für Langlebigkeit: Hochwertige Kunststoffe und leitfähige Kontakte sorgen für eine ausgezeichnete Beständigkeit gegenüber Umwelteinflüssen und mechanischer Belastung.
- Präzises Rastermaß: Das Standard-Rastermaß von 2,54 mm gewährleistet Kompatibilität mit einer Vielzahl von Standardkomponenten und Stecksystemen.
- Optimale elektrische Eigenschaften: Entwickelt für zuverlässige Signalübertragung mit minimalem Übergangswiderstand.
Detaillierte Produktattribute
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | SMD-Stiftleiste |
| Modellbezeichnung | SL 2X20G SMD2,54 |
| Polanzahl | 2×20 |
| Rastermaß (Pitch) | 2,54 mm |
| Bauform | Gerade |
| Montageart | Surface Mount Device (SMD) |
| Anschlussart | Stiftleiste |
| Gehäusematerial | Hochwertiger Thermoplast, hitzebeständig und elektrisch isolierend |
| Kontaktmaterial | Zinnbeschichtetes Kupfer (oder äquivalente leitfähige Legierung für hohe Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +85°C (abhängig von spezifischer Materialauswahl) |
| Isolationswiderstand | ≥ 1000 MΩ (bei 500V DC) |
| Durchgangswiderstand | ≤ 20 mΩ |
| Spannungsfestigkeit | AC 500V/min |
| Anwendungsbereiche | Leiterplattenverbindungen, Signalübertragung, Stromversorgungsanschlüsse in der Industrie- und Konsumelektronik, Messtechnik, Automatisierung. |
Optimale Einsatzgebiete und Anwendungsszenarien
Die SL 2X20G SMD2,54 ist prädestiniert für den Einsatz in einer Vielzahl von anspruchsvollen elektronischen Anwendungen, wo Zuverlässigkeit und eine kompakte Bauweise unerlässlich sind:
- Industrielle Steuerungen und Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuermodulen auf Leiterplatten, wo Robustheit und Beständigkeit gegenüber Umwelteinflüssen gefordert sind.
- Messtechnik und Prüfgeräte: Für präzise Signalübertragung und flexible Anschlussmöglichkeiten bei der Entwicklung und Herstellung von Messinstrumenten.
- Embedded Systems und IoT-Geräte: Ermöglicht die kompakte Integration von Konnektivität auf begrenztem Raum, ideal für kleine und energieeffiziente Geräte.
- Prototypenentwicklung und Forschung: Bietet eine professionelle und wiederholbare Lösung für die Erstellung von elektronischen Prototypen.
- Verbindung von Tochter- und Hauptplatinen: Ideal für Modulbauweisen, bei denen verschiedene Funktionseinheiten flexibel miteinander verbunden werden müssen.
- DIY-Elektronikprojekte auf höchstem Niveau: Für anspruchsvolle Hobbyisten und Maker, die Wert auf professionelle und dauerhafte Verbindungen legen.
Haltbarkeit und Materialintegrität
Die Auswahl des Gehäusematerials, in der Regel ein Hochtemperatur-Thermoplast wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer), gewährleistet eine exzellente Formstabilität auch bei erhöhten Temperaturen, wie sie beim Löten oder im Betrieb auftreten können. Dies verhindert Verformungen, die zu schlechten Lötverbindungen oder mechanischer Instabilität führen könnten. Die Kontaktflächen sind typischerweise mit Zinn oder einer Zinn-Blei-Legierung beschichtet, um eine hervorragende Lötbarkeit und einen niedrigen Übergangswiderstand zu gewährleisten. Diese Oberflächenbehandlung schützt die leitenden Kontakte zudem vor Oxidation und Korrosion, was die langfristige Zuverlässigkeit der Verbindung sicherstellt.
Montage und Lötprozess-Optimierung
Als SMD-Bauteil ist die SL 2X20G für den Einsatz in modernen, automatisierten Fertigungsprozessen konzipiert. Die präzise gefertigten Pins und das flache Profil erlauben eine exakte Positionierung auf der Leiterplatte. Der Reflow-Lötprozess, der für SMD-Komponenten standardisiert ist, gewährleistet eine gleichmäßige und sichere Verbindung der Pins mit den Lötpads auf der Platine. Dies reduziert die Fehlerquote im Vergleich zu manuellen Lötverfahren erheblich und ermöglicht höhere Stückzahlen in kürzerer Zeit. Die Kompatibilität mit gängigen Flussmitteln und Löttemperaturen wird durch die Materialauswahl des Gehäuses und der Kontakte sichergestellt.
Häufig gestellte Fragen zu SL 2X20G SMD2,54 – 2x20pol.-SMD-Stiftleiste, gerade, RM 2,54
Kann die SL 2X20G SMD2,54 auch manuell gelötet werden?
Ja, prinzipiell ist eine manuelle Lötung möglich. Allerdings ist die Verwendung eines automatisierten Reflow-Lötprozesses für SMD-Bauteile dringend empfohlen, um eine gleichmäßige und zuverlässige Verbindung aller 40 Pins zu gewährleisten und die Risiken von Lötbrücken oder kalten Lötstellen zu minimieren.
Welche Art von Gegensteckern sind mit dieser Stiftleiste kompatibel?
Diese Stiftleiste ist mit allen Buchsenleisten (Header Sockets) kompatibel, die ein Rastermaß von 2,54 mm aufweisen und für SMD-Anwendungen ausgelegt sind. Auch einfache Kabel mit passenden Buchsenanschlüssen lassen sich verwenden.
Ist die Stiftleiste für den Einsatz in Hochfrequenzanwendungen geeignet?
Für reine Hochfrequenzanwendungen mit sehr hohen Frequenzen (mehrere GHz) sind spezielle HF-Steckverbinder besser geeignet. Die SL 2X20G ist primär für Signal- und Datenübertragungen im niedrigeren Frequenzbereich sowie für Stromversorgungszwecke konzipiert.
Wie wird die Stiftleiste auf der Leiterplatte befestigt?
Die Befestigung erfolgt durch die Lötverbindung der Pins mit den entsprechenden Lötpads auf der Leiterplatte. Es sind keine zusätzlichen mechanischen Befestigungselemente erforderlich, was die Designfreiheit und Kompaktheit erhöht.
Welche maximalen Stromstärken können über die einzelnen Pins geleitet werden?
Die maximal zulässige Stromstärke hängt vom spezifischen Kontaktdesign, der Kontaktbeschichtung und der Umgebungstemperatur ab. Typischerweise liegen die Werte für einzelne Pins in diesem Rastermaß im Bereich von 1A bis 3A. Genaue Spezifikationen entnehmen Sie bitte dem technischen Datenblatt des Herstellers.
Ist das Gehäuse der Stiftleiste resistent gegen aggressive Reinigungsmittel?
Hochwertige Thermoplaste wie PBT oder LCP sind in der Regel gut resistent gegen gängige industrielle Reinigungsmittel. Es ist jedoch ratsam, die Kompatibilität mit spezifischen Chemikalien anhand von Herstellerangaben zu überprüfen, insbesondere bei aggressiven Lösungsmitteln.
Bietet die gerade Bauform Vorteile gegenüber gewinkelten Stiftleisten?
Die gerade Bauform vereinfacht die Montage, wenn die Verbindung parallel zur Leiterplatte erfolgen soll oder wenn die benötigte Bauhöhe minimal sein muss. Gewinkelte Varianten sind für spezielle Montagesituationen gedacht, bei denen die Verbindung senkrecht zur Leiterplatte geführt werden muss.
