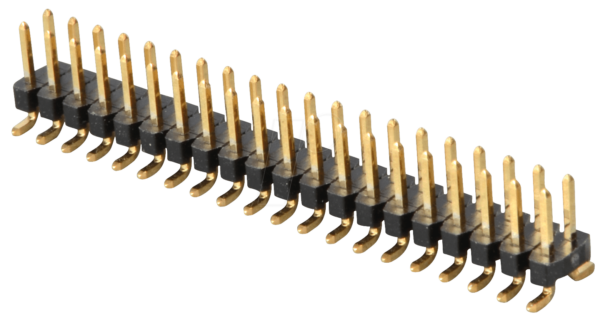

Optimale Verbindungslösungen für Elektronikentwickler: SL 2X20G SMD2,00 – 2x20pol.-SMD-Stiftleiste, gerade, RM 2,00
Für anspruchsvolle Entwickler und Ingenieure, die präzise und zuverlässige Verbindungen in SMD-Projekten benötigen, ist die SL 2X20G SMD2,00 eine herausragende Lösung. Dieses Bauteil schließt die Lücke zwischen Leiterplatten und externen Komponenten oder anderen Leiterplatten, indem es eine standardisierte und fehlerfreie Steckverbindung ermöglicht, die für moderne Elektronikfertigung unerlässlich ist.
Präzision und Zuverlässigkeit in kompakter Bauform
Die SL 2X20G SMD2,00 adressiert die Notwendigkeit kompakter und dennoch robuster Steckverbindungen in der sich schnell entwickelnden Welt der Elektronik. Entwickelt für den Oberflächenmontageprozess (SMD), bietet diese 2×20-polige Stiftleiste mit einem Rastermaß von 2,00 mm eine signifikant höhere Pin-Dichte im Vergleich zu herkömmlichen Stiftleisten mit größerem Rastermaß, was die Baugröße elektronischer Geräte weiter reduziert.
Überlegene Vorteile der SL 2X20G SMD2,00
- Platzersparnis durch hohes Pin-Dichte-Verhältnis: Mit 40 Pins auf kleinstem Raum ermöglicht die SL 2X20G SMD2,00 die Realisierung komplexer Schaltungen auf minimaler Leiterplattenfläche, entscheidend für mobile und miniaturisierte Anwendungen.
- Optimiert für SMD-Fertigung: Die spezielle Bauform mit den für die Oberflächenmontage geeigneten Anschlüssen gewährleistet eine einfache und effiziente Bestückung mittels Pick-and-Place-Maschinen, was die Produktionskosten senkt und die Durchlaufzeiten verkürzt.
- Robuste und sichere Steckverbindung: Die präzise gefertigten Kontakte bieten eine hohe Steckzyklenbeständigkeit und gewährleisten eine stabile elektrische Verbindung, selbst unter mechanischer Beanspruchung.
- Standardisiertes Rastermaß für Kompatibilität: Das Rastermaß von 2,00 mm ist ein etablierter Standard in vielen Industriezweigen, was die Kompatibilität mit einer breiten Palette von Gegensteckern und Zubehörteilen sicherstellt.
- Hohe Temperaturbeständigkeit: Gefertigt aus Materialien, die für Löttemperaturen und den Betrieb in unterschiedlichen Umgebungsbedingungen ausgelegt sind, bietet diese Stiftleiste Zuverlässigkeit über einen weiten Temperaturbereich.
- Saubere Signalintegrität: Die Konstruktion minimiert potenzielle Signalinterferenzen und sorgt für eine reine Signalübertragung, was für empfindliche elektronische Schaltungen von größter Bedeutung ist.
Detaillierte Spezifikationen und Konstruktionsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | SMD-Stiftleiste |
| Polzahl | 2×20 (40 Pins) |
| Rastermaß (RM) | 2,00 mm |
| Bauform | Gerade |
| Montageart | SMD (Surface Mount Device) |
| Material der Kontakte | Phosphorbronze, verzinnt / vergoldet (je nach Variante) für exzellente Leitfähigkeit und Korrosionsbeständigkeit. |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. LCP oder PBT), beständig gegen Löttemperaturen und chemische Einflüsse im Fertigungsprozess. |
| Einsatztemperatur (typisch) | -40°C bis +105°C, für zuverlässigen Betrieb in diversen Umgebungen. |
| Bemessungsstrom (typisch) | Abhängig von der Drahtstärke des Gegensteckers, typischerweise im Bereich von 0,5 A bis 1 A pro Kontakt. |
| Bemessungsspannung (typisch) | Bis zu 150 V AC/DC, abhängig von der Isolationsfähigkeit und dem Anwendungsfall. |
| Steckzyklen | Mindestens 50 Steckzyklen, für langlebige Verbindungen. |
| Löten | Geeignet für Reflow-Lötverfahren, mit Pin-in-Paste-Optionen für erhöhte mechanische Stabilität. |
Anwendungsbereiche und Systemintegration
Die SL 2X20G SMD2,00 ist prädestiniert für eine Vielzahl von Anwendungen, bei denen Platz und Performance im Vordergrund stehen. Sie findet breite Anwendung in der Medizintechnik, wo miniaturisierte Geräte und hohe Zuverlässigkeit gefordert sind, in der industriellen Automatisierung für kompakte Steuerungsmodule, in der Verbraucherelektronik für interne Verbindungen und Schnittstellen, sowie im Prototypenbau und der Entwicklung neuer elektronischer Systeme. Die gerade Bauform erleichtert die Montage auf Leiterplatten und die Zugänglichkeit für Wartungsarbeiten oder das Anschließen von Kabeln mit entsprechenden Steckern.
Präzisionsfertigung und Materialgüte
Die SL 2X20G SMD2,00 wird unter Einhaltung strengster Qualitätsstandards gefertigt. Die Kontaktflächen bestehen typischerweise aus Phosphorbronze, einem Material, das sich durch gute elektrische Leitfähigkeit und mechanische Festigkeit auszeichnet. Die Oberflächenveredelung, oft eine Verzinnung oder Vergoldung, schützt vor Korrosion und gewährleistet über die gesamte Lebensdauer eine geringe Übergangswiderstand. Das Gehäusematerial ist ein thermisch stabiler Kunststoff, der den hohen Temperaturen beim SMD-Löten standhält und eine sichere Isolation zwischen den einzelnen Kontakten gewährleistet. Die präzise Fertigung der Pins und der Lötfüße sorgt für eine exakte Positionierung auf der Leiterplatte und eine zuverlässige Verbindung.
Herausforderungen der Miniaturisierung gemeistert
Die zunehmende Miniaturisierung elektronischer Geräte stellt Hersteller und Entwickler vor immense Herausforderungen. Die SL 2X20G SMD2,00 ist eine direkte Antwort auf diese Herausforderung. Durch die Erhöhung der Pin-Dichte auf der Leiterplatte wird wertvoller Bauraum eingespart, der für andere Komponenten oder zur Reduzierung der Gesamtgröße des Produkts genutzt werden kann. Die SMD-Bauweise ist hierbei ein entscheidender Faktor, da sie eine automatische Bestückung ermöglicht, was nicht nur die Effizienz steigert, sondern auch die Reproduzierbarkeit und Zuverlässigkeit des Produktionsprozesses erhöht. Dies ist besonders wichtig in Serienfertigungen, wo Konsistenz und Kosteneffizienz essenziell sind.
Technische Überlegungen für Entwickler
Bei der Auswahl und Implementierung der SL 2X20G SMD2,00 sollten Entwickler die spezifischen Anforderungen ihrer Schaltung berücksichtigen. Dazu gehören die maximalen Strom- und Spannungsanforderungen pro Kontakt, die Anzahl der Steckzyklen, die zu erwartende Betriebstemperatur und die Umgebungsbedingungen. Die Wahl des richtigen Gegensteckers ist ebenfalls entscheidend, um eine optimale Verbindung zu gewährleisten. Die standardisierte Form und das Rastermaß der SL 2X20G SMD2,00 minimieren das Risiko von Kompatibilitätsproblemen mit einer breiten Palette von industriell verfügbaren Gegensteckern.
FAQ – Häufig gestellte Fragen zu SL 2X20G SMD2,00 – 2x20pol.-SMD-Stiftleiste, gerade, RM 2,00
Was ist das Hauptanwendungsgebiet für die SL 2X20G SMD2,00?
Die SL 2X20G SMD2,00 ist ideal für Anwendungen, die eine hohe Pin-Dichte auf kleinster Fläche erfordern, insbesondere in der industriellen Automatisierung, Medizintechnik, Verbraucherelektronik und im Prototypenbau, wo sie zur Verbindung von Leiterplatten oder zur Anbindung externer Komponenten dient.
Ist diese Stiftleiste für automatisierte Bestückungslinien geeignet?
Ja, die SL 2X20G SMD2,00 ist speziell für die Oberflächenmontage (SMD) konzipiert und lässt sich problemlos in automatisierte Bestückungsprozesse mit Pick-and-Place-Maschinen und Reflow-Lötanlagen integrieren.
Welche Materialien werden für die Kontakte und das Gehäuse verwendet?
Typischerweise werden die Kontakte aus Phosphorbronze gefertigt und für verbesserte Leitfähigkeit und Korrosionsschutz verzinnt oder vergoldet. Das Gehäuse besteht aus einem hochtemperaturresistenten Kunststoff wie LCP oder PBT, der den Lötprozess und die Betriebstemperaturen aushält.
Wie viele Steckzyklen kann die SL 2X20G SMD2,00 typischerweise verkraften?
Die SL 2X20G SMD2,00 ist für eine hohe Langlebigkeit ausgelegt und bietet typischerweise mindestens 50 Steckzyklen, was für die meisten Anwendungen im Bereich der industriellen und Verbraucherelektronik ausreichend ist.
Was bedeutet das Rastermaß von 2,00 mm?
Das Rastermaß von 2,00 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte auf der Leiterplatte an. Ein kleineres Rastermaß ermöglicht eine höhere Pin-Dichte und damit eine kompaktere Bauweise der elektronischen Schaltung.
Kann die SL 2X20G SMD2,00 bei erhöhten Temperaturen eingesetzt werden?
Ja, dank der verwendeten Materialien, insbesondere des hochtemperaturresistenten Gehäusekunststoffs, ist diese Stiftleiste für den Einsatz in einem Temperaturbereich von typischerweise -40°C bis +105°C ausgelegt, was eine zuverlässige Funktion auch unter anspruchsvollen Bedingungen gewährleistet.
Wo liegen die Vorteile gegenüber einer Stiftleiste mit größerem Rastermaß?
Der Hauptvorteil liegt in der deutlich höheren Pin-Dichte. Dies ermöglicht die Realisierung von mehr Verbindungen auf derselben oder sogar kleinerer Leiterplattenfläche, was zu kompakteren und leichteren Endprodukten führt. Zudem ist sie ideal für moderne SMD-Fertigungsprozesse optimiert.
