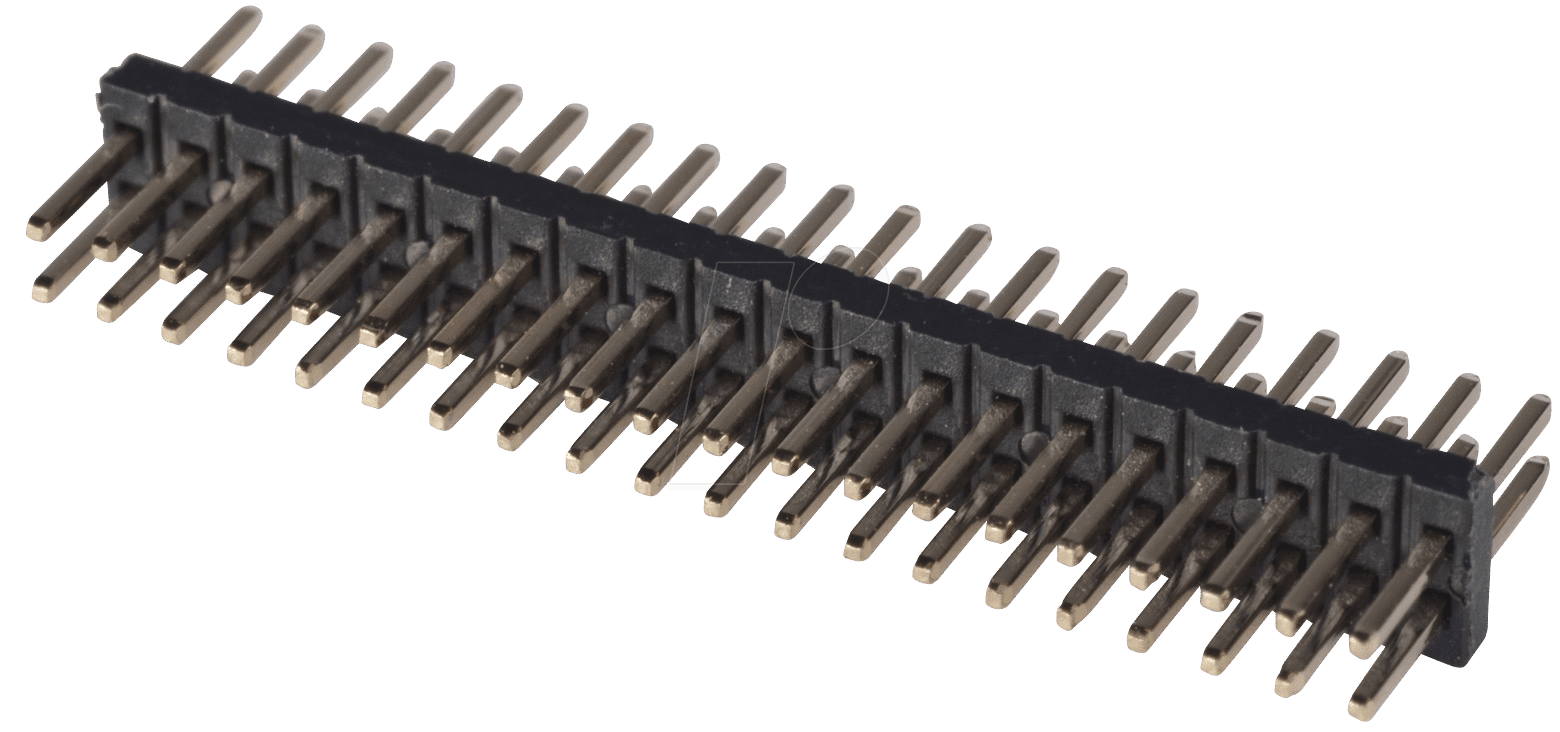

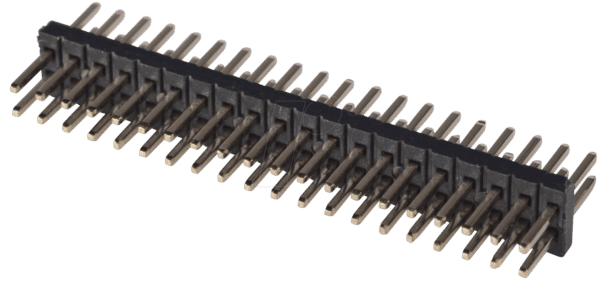

Präzise Verbindungslösungen für Ihre Elektronikprojekte: SL 2X20G 1,27 – 2x20pol.-Stiftleiste, gerade, RM 1,27
Sie suchen nach einer zuverlässigen und präzisen Methode zur Verbindung von Leiterplatten oder zur Erweiterung elektronischer Systeme? Die SL 2X20G 1,27 – 2x20pol.-Stiftleiste, gerade, RM 1,27 bietet die ideale Lösung für anspruchsvolle Anwendungen in den Bereichen Elektronikentwicklung, Prototyping und industrielle Automatisierung. Diese hochwertige Stiftleiste ermöglicht eine stabile und sichere elektrische Verbindung, die selbst unter anspruchsvollen Bedingungen Bestand hat und Entwickler vor den Herausforderungen unzureichender oder instabiler Steckverbindungen bewahrt.
Überragende Konnektivität und Zuverlässigkeit
Die SL 2X20G 1,27 zeichnet sich durch ihre herausragende Qualität und durchdachte Konstruktion aus. Mit einer Pin-Anzahl von 2×20 und einem Rastermaß von 1,27 mm bietet sie eine hohe Packungsdichte, was sie ideal für platzkritische Anwendungen macht. Die gerade Ausführung der Stiftleiste erleichtert die Montage und die spätere Wartung, während die robuste Bauweise für eine langanhaltende Funktionalität sorgt. Im Vergleich zu Standardlösungen, die oft Kompromisse bei der Signalintegrität oder der mechanischen Stabilität eingehen, setzt diese Stiftleiste neue Maßstäbe in puncto Performance und Zuverlässigkeit.
Konstruktion und Materialgüte
Die Basis für die exzellente Leistung der SL 2X20G 1,27 bildet die sorgfältige Auswahl der Materialien. Die Kontakte sind in der Regel aus einer Kupferlegierung gefertigt, die für ihre gute Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Eine hochwertige Oberflächenveredelung, oft eine Vergoldung, schützt die Kontakte zusätzlich vor Umwelteinflüssen und gewährleistet eine dauerhaft niedrige Übergangswiderstand. Das Isoliermaterial, meist ein Hochleistungskunststoff wie LCP (Liquid Crystal Polymer) oder PBT (Polybutylene Terephthalate), zeichnet sich durch seine mechanische Festigkeit, thermische Stabilität und exzellente dielektrische Eigenschaften aus. Diese Kombination sorgt für eine sichere Isolation zwischen den einzelnen Kontakten und schützt vor Kurzschlüssen, selbst bei erhöhten Temperaturen oder in feuchten Umgebungen.
Technische Spezifikationen und Vorteile
- Hohe Kontaktdichte: 2×20 Pins auf einem kompakten Raum ermöglichen die Integration vieler Verbindungen in einem kleinen Footprint.
- Präzises Rastermaß: 1,27 mm Rastermaß sorgt für eine exakte und zuverlässige Kontaktierung, ideal für feine Leiterplattendesigns.
- Gerade Bauform: Erleichtert die vertikale Bestückung auf Platinen und bietet gute Zugänglichkeit für Lötarbeiten und Fehlersuche.
- Robuste Konstruktion: Entwickelt für Langlebigkeit und Beständigkeit gegenüber mechanischen Belastungen und Vibrationen.
- Optimale Signalintegrität: Hochwertige Materialien und präzise Fertigung minimieren Signalverluste und bieten eine stabile elektrische Verbindung.
- Vielseitige Anwendung: Geeignet für diverse elektronische Geräte, Messgeräte, Automatisierungstechnik und Prototypenentwicklung.
Anwendungsbereiche und Einsatzmöglichkeiten
Die SL 2X20G 1,27 – 2x20pol.-Stiftleiste, gerade, RM 1,27 findet breite Anwendung in einer Vielzahl von Branchen und Projekten. In der Automobilindustrie spielt sie eine Rolle bei der Vernetzung von Steuergeräten und Sensoren. In der Medizintechnik trägt sie zur zuverlässigen Datenübertragung in diagnostischen Geräten bei. Für Hersteller von Industrie-PCs und Embedded-Systemen ist sie eine Standardkomponente zur Erweiterung der Konnektivität. Ingenieure und Hobbyisten schätzen sie gleichermaßen für den Aufbau von Prototypen und die Realisierung komplexer Schaltungsdesigns, wo eine zuverlässige und platzsparende Verbindung unerlässlich ist. Die klare Struktur und die Möglichkeit zur einfachen Steckverbindung machen sie zu einem bevorzugten Bauteil für Entwickler, die Wert auf Effizienz und Funktionalität legen.
Verarbeitung und Integration
Die Integration der SL 2X20G 1,27 in Ihre Projekte ist unkompliziert. Die Stiftleiste kann entweder direkt auf eine Leiterplatte gelötet oder, in Verbindung mit passenden Buchsenleisten, als steckbare Verbindung realisiert werden. Die präzise gefertigten Pins ermöglichen eine saubere Lötverbindung, die sowohl mechanisch als auch elektrisch stabil ist. Die gerade Ausführung erleichtert die Handhabung während des Bestückungsprozesses und ermöglicht auch in dichten Baugruppen eine einfache Montage und Demontage von angeschlossenen Komponenten.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Stiftleiste, gerade |
| Polzahl | 2×20 Pins (40 Kontakte gesamt) |
| Rastermaß (RM) | 1,27 mm |
| Ausrichtung | Gerade (für vertikale Montage) |
| Kontaktmaterial | Hochwertige Kupferlegierung mit potenzieller Oberflächenveredelung (z.B. Vergoldung) für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Isolationsmaterial | Thermoplastischer Kunststoff (z.B. LCP oder PBT) mit hoher thermischer und elektrischer Beständigkeit. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, abhängig vom spezifischen Isoliermaterial und den Umweltbedingungen. Bietet Zuverlässigkeit in einem breiten Temperaturspektrum. |
| Nennstrom pro Kontakt | Die Belastbarkeit variiert je nach Hersteller und spezifischem Produktdesign, liegt aber typischerweise im Bereich von 1A bis 3A bei geeigneter Umgebung. Dies gewährleistet ausreichende Leistung für viele Standardanwendungen. |
| Isolationswiderstand | Typischerweise > 1000 MΩ, was eine exzellente elektrische Trennung zwischen den Kontakten sicherstellt und das Risiko von Leckströmen minimiert. |
FAQ – Häufig gestellte Fragen zu SL 2X20G 1,27 – 2x20pol.-Stiftleiste, gerade, RM 1,27
Was bedeutet das Rastermaß 1,27 mm genau?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten zweier benachbarter Kontakte an. Ein Rastermaß von 1,27 mm bedeutet, dass der Abstand zwischen den Stiften 1,27 Millimeter beträgt. Dies ermöglicht eine hohe Dichte an Kontakten auf einer kleinen Fläche, was besonders in kompakten elektronischen Geräten vorteilhaft ist.
Für welche Art von Anwendungen ist diese Stiftleiste besonders geeignet?
Diese Stiftleiste ist ideal für Anwendungen, die eine hohe Kontaktdichte, Präzision und Zuverlässigkeit erfordern. Dazu gehören Prototyping, Entwicklung von Embedded-Systemen, Automatisierungstechnik, industrielle Steuerungen, Messgeräte und generell alle elektronischen Schaltungen, bei denen Leiterplatten verbunden oder erweitert werden müssen.
Kann die SL 2X20G 1,27 auch in rauen Umgebungen eingesetzt werden?
Die Wahl des richtigen Isoliermaterials und der Oberflächenveredelung der Kontakte bestimmt die Eignung für raue Umgebungen. Hochwertige Kunststoffe und eine Vergoldung der Kontakte bieten Schutz gegen Feuchtigkeit und Korrosion. Bei kritischen Anwendungen ist es ratsam, die spezifischen Datenblätter des Herstellers für exakte Informationen zu Temperatur- und Umwelteinflüssen zu konsultieren.
Welche Vorteile bietet die gerade Bauform gegenüber einer gewinkelten Stiftleiste?
Die gerade Bauform (oft als „straight“ bezeichnet) ist für die vertikale Montage auf einer Leiterplatte konzipiert. Dies erleichtert die Bestückung und die Zugänglichkeit der Kontakte von oben. Sie ist ideal, wenn die Verbindung senkrecht zur Platinenoberfläche erfolgen soll, beispielsweise zur Aufnahme von Flachbandkabeln mit passenden Buchsen oder zur direkten Verbindung mit einer zweiten Leiterplatte.
Wie wird die Signalintegrität bei dieser Stiftleiste sichergestellt?
Signalintegrität wird durch mehrere Faktoren gewährleistet: die präzise Fertigung der Kontakte und des Isoliermaterials, das geringe Rastermaß, das unnötige Kapazitäten minimiert, sowie die Verwendung von Materialien mit guten dielektrischen Eigenschaften. Eine potenziell vergoldete Oberfläche minimiert zudem den Übergangswiderstand und sorgt für eine stabile elektrische Verbindung.
Muss ich spezielle Lötverfahren anwenden?
Generell sind keine speziellen Lötverfahren erforderlich, die über Standardverfahren für elektronische Bauteile hinausgehen. Die Kontakte sind für gängige Lötmethoden wie Handlöten oder Wellenlöten ausgelegt. Eine sorgfältige Anwendung von Flussmittel und die Beachtung der empfohlenen Löttemperaturen für das verwendete Lot und die Leiterplatte sind jedoch unerlässlich für eine gute Lötverbindung.
Wie unterscheidet sich diese Stiftleiste von Standard-Stiftleisten mit größerem Rastermaß?
Die SL 2X20G 1,27 mit 1,27 mm Rastermaß bietet im Vergleich zu Standardstiftleisten mit z.B. 2,54 mm Rastermaß eine deutlich höhere Kontaktdichte auf kleinerem Raum. Dies ermöglicht kompaktere Designs und die Integration von mehr Funktionen auf derselben Fläche. Die präzisere Fertigung und die oft hochwertigeren Materialien gewährleisten zudem eine verbesserte elektrische Leistung und mechanische Stabilität, was sie für anspruchsvollere Anwendungen überlegen macht.
