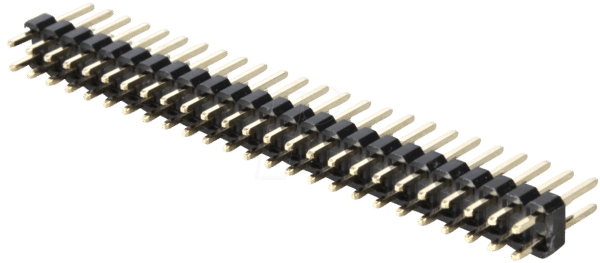

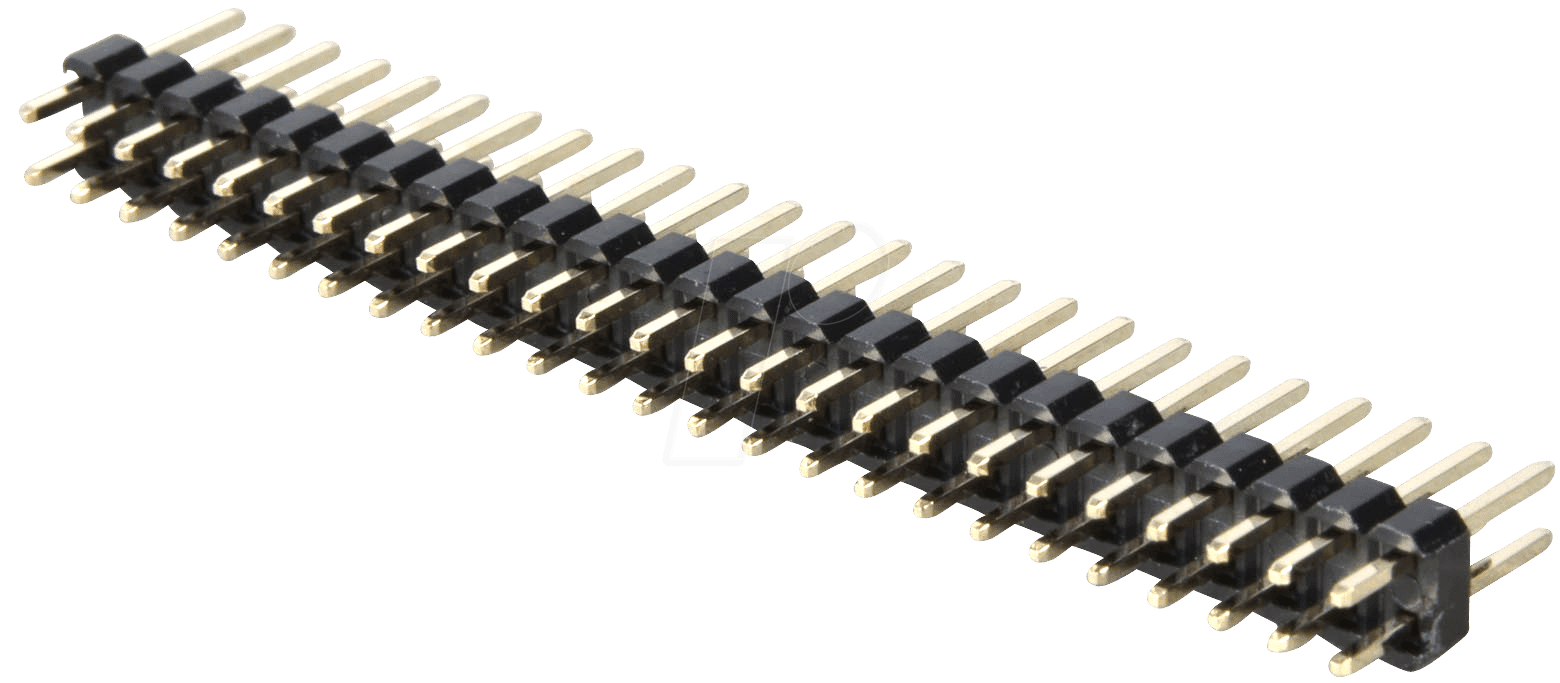

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: SL 2X17G 2,54 – 2x17pol.-Stiftleiste, gerade, RM 2,54
Die SL 2X17G 2,54 – 2x17pol.-Stiftleiste, gerade, RM 2,54 ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und präzise Verbindung zwischen verschiedenen elektronischen Komponenten benötigen. Dieses Bauteil schließt die Lücke zwischen Leiterplatten und externen Anschlüssen oder anderen Modulen und minimiert dadurch Übertragungsfehler und Signalverluste, die bei weniger robusten Lösungen auftreten können.
Überlegene Konnektivität und Zuverlässigkeit
Im Vergleich zu Standard-Stiftleisten bietet die SL 2X17G 2,54 – 2x17pol.-Stiftleiste, gerade, RM 2,54 eine signifikant verbesserte Leistung und Haltbarkeit. Die präzise gefertigten Kontakte und die stabile Bauweise gewährleisten eine sichere und niederimpedante Verbindung, die auch unter anspruchsvollen Betriebsbedingungen Bestand hat. Dies ist entscheidend für Anwendungen, bei denen höchste Signalintegrität und Ausfallsicherheit gefordert sind.
Technische Spezifikationen im Detail
Die SL 2X17G 2,54 – 2x17pol.-Stiftleiste, gerade, RM 2,54 zeichnet sich durch ihre herausragenden technischen Merkmale aus, die sie zu einer erstklassigen Wahl für professionelle Anwendungen machen.
- Anzahl der Kontakte: 34 (2 Reihen à 17 Kontakte)
- Rastermaß (RM): 2,54 mm, ein Branchenstandard für dichte Bestückung
- Bauform: Gerade (Low-Profile), optimiert für Platzersparnis auf der Leiterplatte
- Montageart: Durchsteckmontage (Through-Hole), für robuste und permanente Verbindungen
- Isolationsmaterial: Hochwertiger thermoplastischer Kunststoff, der elektrische Isolation und mechanische Stabilität gewährleistet
- Kontaktmaterial: Phosphorbronze mit Nickel- und optionaler Goldbeschichtung für optimale Leitfähigkeit und Korrosionsbeständigkeit
- Nennstrom: Ausgelegt für Ströme bis zu 3A pro Kontakt bei typischen Umgebungstemperaturen
- Nennspannung: Geeignet für Spannungen bis zu 250V AC/DC
- Temperaturbereich: Betriebstemperatur von -40°C bis +105°C, für den Einsatz in einem breiten Spektrum von Umgebungen
- Anzahl der Reihen: 2
Vorteile der SL 2X17G 2,54 – 2x17pol.-Stiftleiste, gerade, RM 2,54
Die Wahl der SL 2X17G 2,54 – 2x17pol.-Stiftleiste, gerade, RM 2,54 bietet eine Vielzahl von Vorteilen, die sie zu einer unverzichtbaren Komponente in vielen elektronischen Systemen machen:
- Verbesserte Signalintegrität: Das präzise Rastermaß und die hochwertigen Kontakte minimieren Übersprechen und Signalverluste, was für hochfrequente oder empfindliche Signale unerlässlich ist.
- Hohe mechanische Stabilität: Die durchsteckbare Montage und die robuste Bauweise sorgen für eine langlebige und zuverlässige mechanische Verbindung, die Vibrationen und mechanischer Belastung standhält.
- Platzersparnis: Die gerade Bauform mit einem Rastermaß von 2,54 mm ermöglicht eine dichte Bestückung auf der Leiterplatte und trägt zur Kompaktbauweise von Geräten bei.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Anwendungen, von industrieller Automatisierung über Telekommunikation bis hin zu Konsumerelektronik und Prototyping.
- Einfache Montage und Demontage: Ermöglicht ein schnelles und unkompliziertes Anschließen und Trennen von Modulen und Kabeln.
- Robustheit gegenüber Umwelteinflüssen: Das hochwertige Isolationsmaterial und die Kontaktbeschichtung bieten Schutz gegen Korrosion und gewährleisten Zuverlässigkeit auch unter ungünstigen Bedingungen.
- Standardkonformität: Das Rastermaß von 2,54 mm ist ein weit verbreiteter Standard, was die Kompatibilität mit einer Vielzahl von Steckverbindern und Kabeln sicherstellt.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | SL 2X17G 2,54 – 2x17pol.-Stiftleiste, gerade, RM 2,54 |
| Kontaktanzahl | 34 (2 x 17) |
| Rastermaß (RM) | 2,54 mm |
| Bauform | Gerade |
| Montageart | Durchsteckmontage (Through-Hole) |
| Maximale Strombelastbarkeit pro Kontakt | Typischerweise 3A bei 20°C, abhängig von der Leiterplattenbeschaltung und den Umgebungsbedingungen. |
| Maximale Spannungsfestigkeit | 250V AC/DC, ausreichend für die meisten Standard-Elektronikapplikationen. |
| Isolationsmaterial | Hochleistungs-Thermoplast, hervorragende dielektrische Eigenschaften und mechanische Festigkeit. |
| Kontaktmaterial | Phosphorbronze mit hoher Duktilität und Leitfähigkeit, oft mit einer Korrosionsschutzschicht versehen. |
| Temperaturbereich | Von -40°C bis +105°C, geeignet für anspruchsvolle industrielle Umgebungen. |
| Steckzyklen | Entwickelt für eine hohe Anzahl an Steckzyklen, was eine lange Lebensdauer bei häufiger Handhabung gewährleistet. |
| Flammschutzklasse | Erfüllt gängige Industriestandards wie UL94-V0, was auf eine reduzierte Brennbarkeit des Materials hinweist. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die SL 2X17G 2,54 – 2x17pol.-Stiftleiste, gerade, RM 2,54 ist aufgrund ihrer Zuverlässigkeit, Präzision und Flexibilität in einer Vielzahl von elektronischen und technischen Anwendungen unverzichtbar. Ihre Hauptfunktion besteht darin, eine stabile und dauerhafte Schnittstelle für elektrische Verbindungen zu schaffen.
- Industrielle Automatisierung: Zur Verbindung von Steuerungsplatinen mit Sensoren, Aktoren und anderen Peripheriegeräten in Produktionsanlagen. Die Robustheit gewährleistet den Betrieb unter rauen Umgebungsbedingungen.
- Telekommunikationsgeräte: In Basisstationen, Routern und anderen Netzwerkinfrastrukturen zur Verbindung von Modulen und zur Signalweiterleitung.
- Messtechnik und Laborausstattung: Als Schnittstelle für Messgeräte, Oszilloskope und Signalgeneratoren, wo Signalintegrität oberste Priorität hat.
- Embedded Systems und Prototyping: Ideal für die Anbindung von Mikrocontrollern, Entwicklungsboards wie Arduino oder Raspberry Pi, und für den Aufbau komplexer Prototypen, bei denen eine flexible und sichere Verkabelung benötigt wird.
- Medizintechnik: In diagnostischen Geräten und Monitoring-Systemen, wo Zuverlässigkeit und fehlerfreie Signalübertragung lebenswichtig sind.
- Verbraucherelektronik: In komplexen Geräten wie Heimkinoanlagen, Druckern oder Gaming-Konsolen zur internen Signalübertragung und Modulkonnektivität.
- Stromversorgungsmodule: Zur sicheren Verbindung von Netzteilen mit Hauptplatinen, um eine stabile Stromversorgung zu gewährleisten.
- Signalübertragung: Für die Übertragung von digitalen und analogen Signalen über kurze bis mittlere Distanzen auf einer Leiterplatte oder zwischen Platinen.
Wichtige Design- und Materialaspekte
Die durchdachte Konstruktion der SL 2X17G 2,54 – 2x17pol.-Stiftleiste, gerade, RM 2,54 berücksichtigt kritische Designaspekte, die ihre Leistungsfähigkeit und Langlebigkeit bestimmen. Das Gehäusematerial, typischerweise ein PBT (Polybutylene Terephthalate) oder LCP (Liquid Crystal Polymer), bietet ausgezeichnete thermische und chemische Beständigkeit. Diese Kunststoffe sind oft halogenfrei und erfüllen hohe Brandschutzstandards, was für sicherheitskritische Anwendungen von Bedeutung ist. Die Kontakte selbst werden aus einer Kupferlegierung, meist Phosphorbronze, gefertigt. Diese Legierung zeichnet sich durch eine gute elektrische Leitfähigkeit sowie eine hohe mechanische Belastbarkeit aus. Um Korrosion vorzubeugen und die Kontaktwiderstände gering zu halten, werden die Kontakte üblicherweise mehrschichtig beschichtet. Eine erste Schicht aus Nickel bietet eine Barriere gegen Diffusion aus dem Grundmaterial und sorgt für eine harte Oberfläche. Darauf folgt optional eine Schicht aus Gold, die für ihre hervorragende Korrosionsbeständigkeit und geringe Übergangswiderstände bekannt ist. Diese Kombination gewährleistet eine langfristig zuverlässige elektrische Verbindung, selbst unter Einfluss von Feuchtigkeit oder aggressiven chemischen Dämpfen. Die präzise Formgebung der Kontakte und der Gehäusestruktur ist entscheidend für eine sichere Verriegelung mit kompatiblen Steckern und eine gleichmäßige Druckverteilung über die gesamte Kontaktfläche. Dies minimiert das Risiko von Wackelkontakten oder Beschädigungen bei wiederholtem Stecken und Trennen.
FAQ – Häufig gestellte Fragen zu SL 2X17G 2,54 – 2x17pol.-Stiftleiste, gerade, RM 2,54
Was bedeutet RM 2,54 bei dieser Stiftleiste?
RM steht für Rastermaß. RM 2,54 bedeutet, dass der Abstand zwischen den Mittelpunkten benachbarter Pins auf der gleichen Reihe 2,54 Millimeter beträgt. Dies ist ein weit verbreiteter Standard in der Elektronikfertigung.
Ist diese Stiftleiste für Hochfrequenzanwendungen geeignet?
Ja, die SL 2X17G 2,54 – 2x17pol.-Stiftleiste, gerade, RM 2,54 ist aufgrund ihrer präzisen Fertigung und der hochwertigen Kontaktmaterialien gut für viele Hochfrequenzanwendungen geeignet, insbesondere wenn die Signalwege kurz gehalten werden. Für extrem kritische HF-Anwendungen sind jedoch oft spezialisierte Steckverbinder mit optimierter Impedanzkontrolle erforderlich.
Welche Art von Steckern passt zu dieser Stiftleiste?
Diese Stiftleiste ist kompatibel mit einer Vielzahl von Buchsenleisten und Steckern, die ebenfalls ein Rastermaß von 2,54 mm aufweisen. Dazu gehören typischerweise doppelt so viele Kontakte (2×17). Achten Sie auf die genaue Bauform (z.B. gerade oder abgewinkelt) und die Anzahl der Reihen des Gegenstücks.
Kann die Stiftleiste auch in Automobilanwendungen eingesetzt werden?
Während die Stiftleiste für viele industrielle Anwendungen konzipiert ist, hängt die Eignung für spezifische Automobilanwendungen von den dortigen extremen Umweltbedingungen (Temperatur, Vibration, Feuchtigkeit) ab. Die angegebene Temperaturbereichs und die Materialien bieten jedoch eine gute Grundlage. Für Automotive-spezifische Zulassungen und Standards sind jedoch weitere Prüfungen und Zertifizierungen erforderlich.
Wie werden die Kontakte der SL 2X17G 2,54 – 2x17pol.-Stiftleiste, gerade, RM 2,54 geschützt?
Die Kontakte sind in der Regel mit einer Nickelschicht als Korrosionsschutz und als Diffusionsbarriere versehen. Oftmals wird zusätzlich eine feine Goldschicht aufgetragen, um die Leitfähigkeit zu verbessern und eine exzellente Korrosionsbeständigkeit zu gewährleisten, was für eine lange Lebensdauer und zuverlässige Verbindungen sorgt.
Ist das Material der Stiftleiste umweltfreundlich?
Viele moderne Stiftleisten werden aus halogenfreien thermoplastischen Kunststoffen hergestellt, die als umweltfreundlicher gelten. Spezifische Informationen zur Materialzusammensetzung und Umweltzertifizierungen sind in den technischen Datenblättern des Herstellers zu finden. Die hier beschriebene Ausführung entspricht gängigen Industriestandards.
Was sind die Vorteile der durchsteckbaren Montage gegenüber Oberflächenmontage (SMD)?
Die durchsteckbare Montage (Through-Hole) bietet eine höhere mechanische Stabilität und Robustheit, da die Pins durch die Leiterplatte gesteckt und auf der Rückseite verlötet werden. Dies ist ideal für Anwendungen, die Vibrationen oder mechanischen Belastungen ausgesetzt sind. Oberflächenmontage (SMD) eignet sich hingegen besser für sehr dichte Bestückung und automatisierte Fertigungsprozesse auf modernen Leiterplatten.
