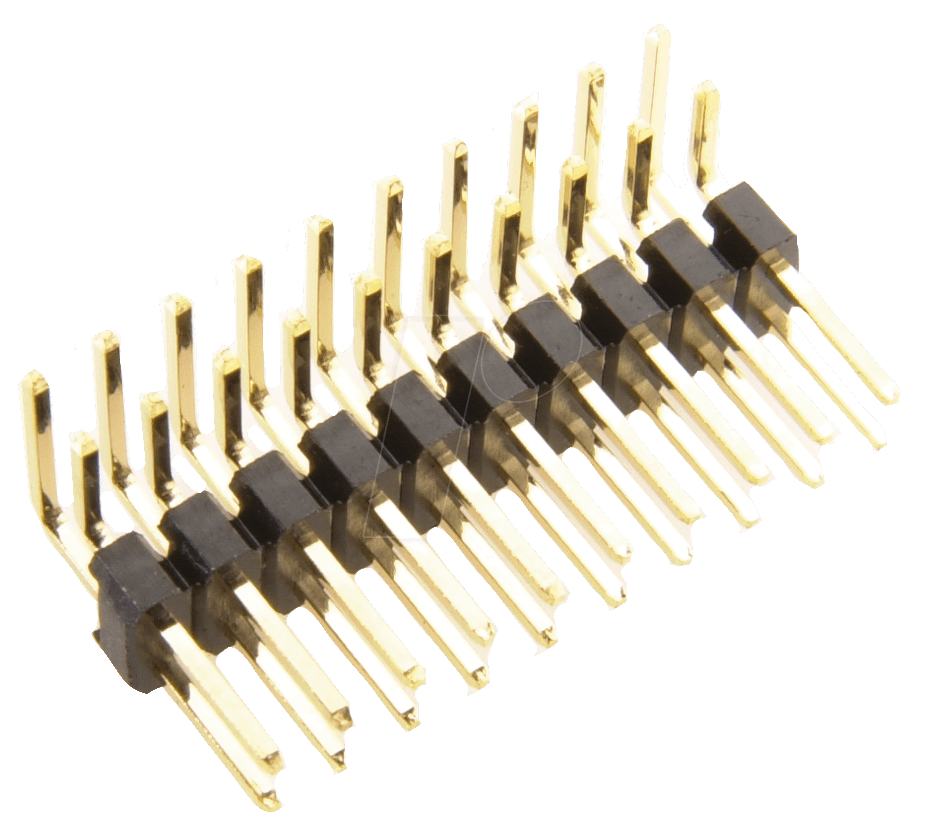

Präzise Verbindungstechnik für anspruchsvolle Elektronikprojekte: SL 2X13W 2,54 – 2x13pol. Stiftleiste, gewinkelt, RM 2,54
Für Ingenieure, Entwickler und Bastler, die eine zuverlässige und raumsparende Lösung für die Signalübertragung in komplexen Schaltungen suchen, bietet die SL 2X13W 2,54 – 2x13pol. Stiftleiste, gewinkelt, RM 2,54 die ideale Verbindungskomponente. Dieses präzise gefertigte Bauteil ermöglicht eine stabile und orthogonale Anbindung von Leiterplatten oder anderen elektrischen Modulen, wodurch die oft knappe vertikale Bauhöhe in Gehäusen optimal genutzt wird.
Optimale Raumnutzung durch gewinkeltes Design
Die SL 2X13W 2,54 – 2x13pol. Stiftleiste, gewinkelt, RM 2,54 zeichnet sich durch ihr gewinkeltes Design aus. Dies ist ein entscheidender Vorteil gegenüber geraden Stiftleisten, insbesondere wenn die horizontale Platzierung von Komponenten oder Gehäuseabdeckungen berücksichtigt werden muss. Die orthogonale Ausrichtung der Lötanschlüsse zur Leiterplatte ermöglicht eine effiziente Nutzung des dreidimensionalen Bauraums und verhindert Konflikte mit benachbarten Bauteilen oder mechanischen Strukturen. Diese Eigenschaft macht sie zur bevorzugten Wahl für kompakte Geräte, Messinstrumente und Steuerungsmodule, bei denen jeder Millimeter zählt.
Hervorragende elektrische und mechanische Eigenschaften
Die Qualität der SL 2X13W 2,54 – 2x13pol. Stiftleiste, gewinkelt, RM 2,54 manifestiert sich in ihrer Robustheit und Zuverlässigkeit. Die präzise gefertigten Kontakte gewährleisten einen geringen Übergangswiderstand, was für die Signalintegrität unerlässlich ist. Die stabile Verankerung im Trägermaterial und die Lötbarkeit auf Standard-Leiterplattenmaterialien sind für die Langlebigkeit und Zuverlässigkeit der Verbindung von fundamentaler Bedeutung. Die 2,54 mm Rastermaß (RM 2,54) ist ein weit verbreiteter Standard in der Elektronikindustrie, der eine hohe Kompatibilität mit einer breiten Palette von Steckverbindern und Zubehörteilen sicherstellt.
Anwendungsbereiche und Integrationspotenziale
Die Vielseitigkeit der SL 2X13W 2,54 – 2x13pol. Stiftleiste, gewinkelt, RM 2,54 eröffnet zahlreiche Anwendungsmöglichkeiten:
- Entwicklungs- und Prototypenbau: Ermöglicht flexible und wiederholbare Verbindungen auf Breadboards und Prototypen-Leiterplatten.
- Industrielle Automatisierung: Zur Anbindung von Sensoren, Aktoren und Steuerungsmodulen in Schaltschränken und Verteilersystemen.
- Unterhaltungselektronik: Integration in kompakte Geräte wie Hi-Fi-Systeme, Messgeräte und spezielle AV-Technik.
- Medizintechnik: Einsatz in Diagnostikgeräten und Überwachungssystemen, wo Zuverlässigkeit oberste Priorität hat.
- Embedded Systems: Zur Signalübertragung zwischen Hauptprozessor und Peripheriemodulen in spezialisierten Computersystemen.
- Laborausstattung: Als standardisierte Anschlussmöglichkeit für Messinstrumente und Prüfaufbauten.
Qualität und Verarbeitung für maximale Leistung
Die SL 2X13W 2,54 – 2x13pol. Stiftleiste, gewinkelt, RM 2,54 ist aus hochwertigen Materialien gefertigt, um eine exzellente elektrische Leitfähigkeit und mechanische Stabilität zu gewährleisten. Das Isoliermaterial ist so gewählt, dass es eine hohe Dielektrizitätsfestigkeit aufweist und gleichzeitig widerstandsfähig gegen Umwelteinflüsse wie Feuchtigkeit und Temperaturwechsel ist. Die Kontaktoberflächen sind für eine optimale Lötbarkeit und Korrosionsbeständigkeit behandelt, was eine dauerhaft stabile Verbindung sicherstellt. Dieses Maß an Verarbeitungsqualität minimiert das Risiko von Ausfällen und verlängert die Lebensdauer der gesamten elektronischen Baugruppe.
Detaillierte Produktspezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Stiftleiste, gewinkelt |
| Polzahl | 2×13 pol. |
| Rastermaß (RM) | 2,54 mm |
| Modellbezeichnung | SL 2X13W 2,54 |
| Anschluss-Typ | Stiftleiste zum direkten Löten auf Leiterplatte |
| Material (Kontakte) | Hochwertige Kupferlegierung mit Vergoldung/Zinn-Legierung für optimale Leitfähigkeit und Lötbarkeit |
| Material (Isolator) | Temperaturbeständiger und dielektrisch robuster Kunststoff (z.B. PBT oder PA) |
| Maximale Strombelastbarkeit (pro Kontakt) | Üblicherweise 1A bis 3A, abhängig vom spezifischen Design und der Leiterbahndicke. Für Signalübertragungen optimiert. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C, kann je nach spezifischem Material variieren. |
| Isolationsspannung | Konstruktiv bedingt, geeignet für Standard-Signalspannungen bis 250V AC/DC. |
| Montageart | Lötmontage (THT – Through-Hole Technology) |
| Bauform | Gewinkelt, 90 Grad |
Vorteile gegenüber Standardlösungen
Die SL 2X13W 2,54 – 2x13pol. Stiftleiste, gewinkelt, RM 2,54 bietet gegenüber einfachen, geraden Stiftleisten oder weniger robusten Steckverbindern signifikante Vorteile:
- Optimale Raumnutzung: Das gewinkelte Design ermöglicht vertikalen Anschluss und spart wertvollen Platz in Gehäusen.
- Reduzierte mechanische Belastung: Die orthogonale Anordnung kann bei bestimmten Anschlussgeometrien die mechanische Belastung auf die Lötstellen reduzieren.
- Verbesserte Signalintegrität: Präzise Fertigung und hochwertige Materialien minimieren Übergangswiderstände und reduzieren Signalverluste.
- Hohe Zuverlässigkeit: Robuste Bauweise und geeignete Materialauswahl gewährleisten eine langfristig stabile Verbindung.
- Standardisierung: Das 2,54 mm Rastermaß sorgt für breite Kompatibilität mit einer Vielzahl von Steckern und Systemen.
- Einfache Integration: Standard-Lötverfahren (THT) erleichtern die Montage und Integration in bestehende Produktionsprozesse.
- Schutz vor Umweltfaktoren: Hochwertige Kunststoffe und Kontaktbeschichtungen bieten Schutz gegen Feuchtigkeit und Korrosion.
FAQ – Häufig gestellte Fragen zu SL 2X13W 2,54 – 2x13pol. Stiftleiste, gewinkelt, RM 2,54
Kann ich diese Stiftleiste auch für Hochfrequenzsignale verwenden?
Die SL 2X13W 2,54 – 2x13pol. Stiftleiste, gewinkelt, RM 2,54 ist primär für allgemeine Signal- und Datenübertragung sowie für niederfrequente Anwendungen konzipiert. Für sehr hohe Frequenzen, insbesondere im GHz-Bereich, sind spezialisierte Steckverbinder mit definierter Impedanz und optimierter Geometrie erforderlich, um Signalreflexionen und Dämpfung zu minimieren.
Welche Art von Lötverfahren ist für diese Stiftleiste am besten geeignet?
Die Stiftleiste ist für die Standard-Lötmontage auf Leiterplatten (THT – Through-Hole Technology) ausgelegt. Dies kann manuelles Löten, Wellenlöten oder Reflow-Löten (sofern die Lötpads und der Kunststoff des Isolators dies zulassen) umfassen. Für optimale Ergebnisse empfehlen wir die Verwendung von bleifreien Lötpasten und eine sorgfältige Temperaturkontrolle während des Lötprozesses, um Beschädigungen des Isolators zu vermeiden.
Wie viele Steckzyklen kann ich von dieser Stiftleiste erwarten?
Die Anzahl der Steckzyklen hängt stark von der Qualität des Gegensteckers und den Umgebungsbedingungen ab. Bei bestimmungsgemäßem Gebrauch und Verwendung eines passenden, qualitativ hochwertigen Gegensteckers sind typischerweise mehrere hundert bis über tausend Steckzyklen zu erwarten. Die mechanische Stabilität der Lötverbindung auf der Leiterplatte ist dabei ein ebenso wichtiger Faktor.
Ist die Stiftleiste temperaturbeständig?
Ja, die SL 2X13W 2,54 – 2x13pol. Stiftleiste, gewinkelt, RM 2,54 ist aus Materialien gefertigt, die eine gute Temperaturbeständigkeit aufweisen. Der genaue Betriebstemperaturbereich liegt üblicherweise zwischen -40°C und +85°C, kann aber je nach spezifischem Kunststoff des Isolators leicht variieren. Extremtemperaturen, die über diese Grenzen hinausgehen, können zu Materialermüdung oder Beschädigung führen.
Welche Arten von Gegensteckern passen zu dieser Stiftleiste?
Diese Stiftleiste mit einem Rastermaß von 2,54 mm (RM 2,54) ist mit einer Vielzahl von Buchsenleisten und anderen Steckverbindern kompatibel, die ebenfalls für das 2,54 mm Rastermaß ausgelegt sind. Dies umfasst unter anderem typische Header-Buchsen, Flachbandkabeladapter und andere modulare Steckverbinder, die eine direkte Verbindung ermöglichen.
Wie wird die Signalintegrität bei dieser Stiftleiste sichergestellt?
Die Signalintegrität wird durch die präzise Fertigung der Kontakte mit geringen Toleranzen und die Verwendung von Materialien mit hoher elektrischer Leitfähigkeit gewährleistet. Eine gute Vergoldung oder Zinn-Legierung der Kontakte minimiert den Übergangswiderstand und reduziert somit Signalverluste und Rauschen. Die stabile mechanische Verbindung trägt zusätzlich zur Aufrechterhaltung der Signalqualität bei.
