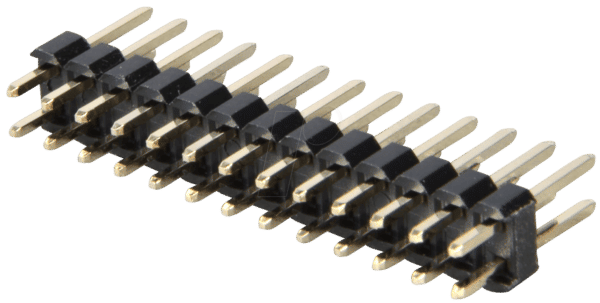

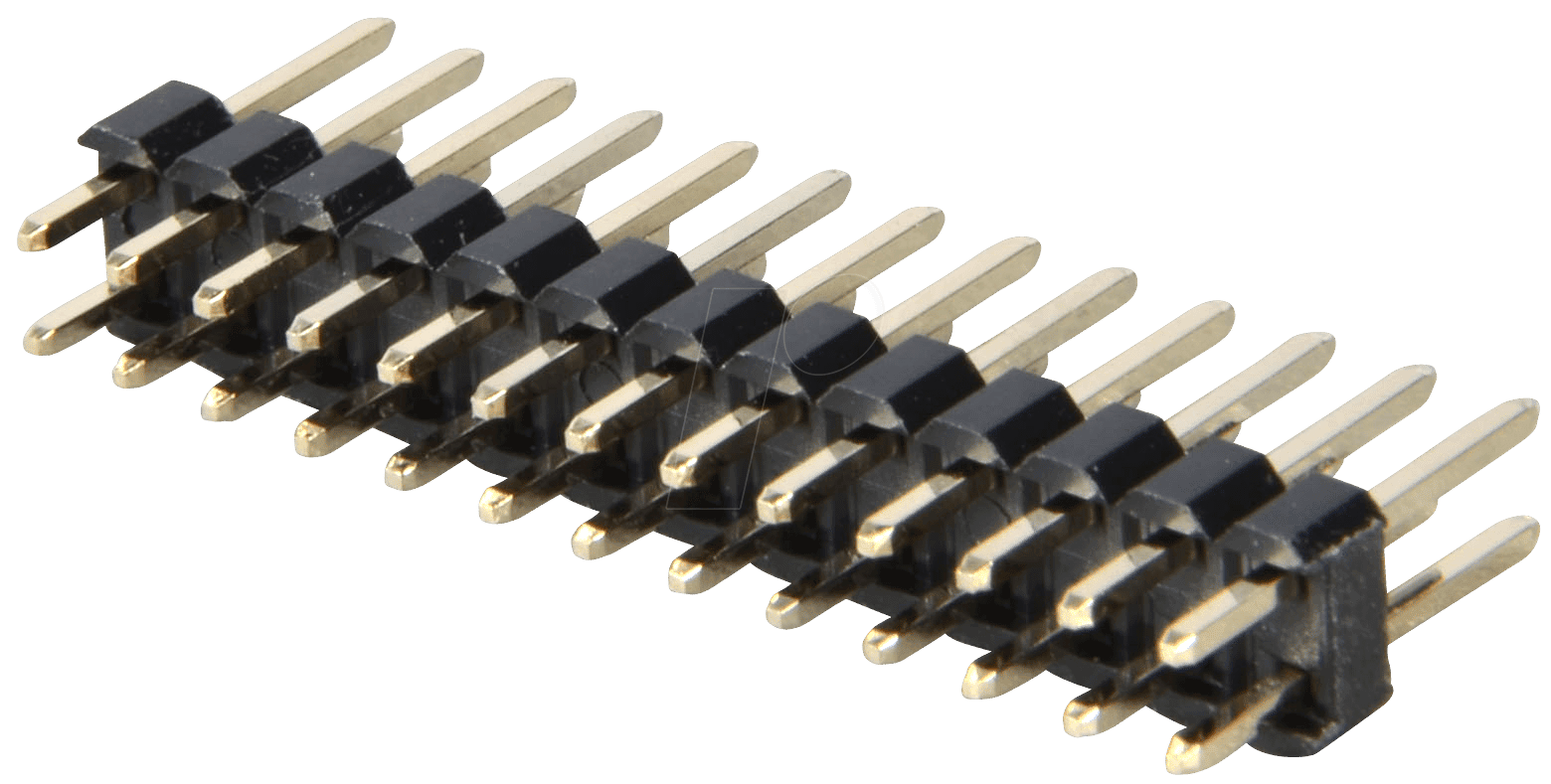

SL 2X13G 2,54 – 2x13pol.-Stiftleiste, gerade, RM 2,54: Präzision für Ihre Verbindungstechnik
Die SL 2X13G 2,54 – 2x13pol.-Stiftleiste in gerader Ausführung mit einem Rastermaß von 2,54 mm ist die ideale Lösung für Entwickler, Techniker und Maker, die eine zuverlässige und präzise elektrische Verbindung in ihren Projekten benötigen. Dieses Bauteil schließt die Lücke zwischen Leiterplatten und externen Geräten oder weiteren Modulen und bietet eine stabile Grundlage für komplexe elektronische Architekturen, bei denen Signalintegrität und mechanische Belastbarkeit entscheidend sind.
Optimierte Verbindungstechnik für maximale Effizienz
Bei der Entwicklung elektronischer Systeme ist die Wahl der richtigen Verbindungskomponenten von fundamentaler Bedeutung. Die SL 2X13G 2,54 – 2x13pol.-Stiftleiste zeichnet sich durch ihre herausragende Konstruktion und Materialwahl aus, die sie zur überlegenen Alternative gegenüber herkömmlichen oder minderwertigen Stiftleisten macht. Ihre präzise Fertigung garantiert eine spielfreie und sichere Kontaktherstellung, die Signalverluste minimiert und die Langlebigkeit Ihrer Schaltungen erhöht.
Konstruktive Vorteile und Anwendungsbereiche
Die SL 2X13G 2,54 – 2x13pol.-Stiftleiste bietet eine Reihe von entscheidenden Vorteilen, die sie für eine Vielzahl von anspruchsvollen Anwendungen prädestinieren:
- Hohe Pin-Dichte: Mit 2×13 Pins auf einem kompakten Footprint ermöglicht die Stiftleiste eine effiziente Nutzung des verfügbaren Platzes auf Leiterplatten, ideal für kompakte Designs.
- Zuverlässige Kontaktierung: Das Rastermaß von 2,54 mm ist ein weit verbreiteter Standard in der Elektronik und gewährleistet Kompatibilität mit einer breiten Palette von Steckverbindern und Breadboards.
- Robuste Bauweise: Die gerade Ausführung und die soliden Anschlusspins sorgen für eine mechanisch stabile Verbindung, die Vibrationen und mechanischen Belastungen standhält.
- Einfache Montage: Die durchkontaktierten Pins lassen sich einfach auf Leiterplatten löten oder in entsprechende Buchsen einführen, was den Montageprozess beschleunigt.
- Signalintegrität: Die qualitativ hochwertigen Kontakte und das Design minimieren den Übergangswiderstand und gewährleisten eine klare Signalübertragung, essenziell für Hochfrequenzanwendungen oder empfindliche Sensorsignale.
- Skalierbarkeit: Durch die modulare Bauweise können mehrere Stiftleisten nebeneinander platziert werden, um eine höhere Anzahl von Anschlusspunkten zu realisieren, falls erforderlich.
Technische Spezifikationen im Detail
Die SL 2X13G 2,54 – 2x13pol.-Stiftleiste ist ein präzise gefertigtes Bauteil, dessen Spezifikationen auf Zuverlässigkeit und Langlebigkeit ausgelegt sind:
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | SL 2X13G 2,54 |
| Anzahl der Pins | 26 (2 Reihen à 13 Pins) |
| Rastermaß | 2,54 mm |
| Gehäuseform | Gerade Stiftleiste (Straight Header) |
| Anschlussart | Durchsteckmontage (Through-Hole) |
| Material der Pins | Hochwertiges Messing mit vergoldeter oder verzinnter Oberfläche für optimale Leitfähigkeit und Korrosionsbeständigkeit. Die spezifische Oberflächenveredelung schützt vor Oxidation und gewährleistet dauerhaft niedrige Übergangswiderstände. |
| Material des Gehäuses | Hochtemperatur-Kunststoff (z.B. PBT oder LCP), der eine ausgezeichnete thermische Stabilität und mechanische Festigkeit bietet. Dies ist entscheidend für Lötprozesse und den Betrieb unter erhöhten Temperaturen. |
| Elektrische Belastbarkeit | Die Stiftleiste ist für Stromstärken ausgelegt, die typisch für Signalübertragungen und geringe Lasten sind. Sie unterstützt Spannungen, die in den meisten digitalen und analogen Schaltungen üblich sind. (Spezifische Werte wie Strombelastbarkeit pro Pin und Spannungsfestigkeit sind produktspezifisch und können im Datenblatt des Herstellers eingesehen werden, sind aber generell für Standard-Elektronikanwendungen ausreichend.) |
| Temperaturbereich | Konzipiert für den Betrieb innerhalb eines breiten Temperaturbereichs, der typische Umgebungsbedingungen in elektronischen Geräten abdeckt (z.B. -40°C bis +105°C), um Funktionalität unter verschiedenen klimatischen Bedingungen zu gewährleisten. |
| Mechanische Belastbarkeit | Die robuste Konstruktion des Gehäuses und die sichere Verankerung der Pins in der Leiterplatte ermöglichen eine hohe mechanische Stabilität, die auch bei häufigem Ein- und Ausstecken von Gegensteckern gewährleistet ist. |
Qualität und Präzision für anspruchsvolle Projekte
Die SL 2X13G 2,54 – 2x13pol.-Stiftleiste repräsentiert einen Standard in Sachen Qualität und Zuverlässigkeit in der Verbindungstechnik. Ihre Konstruktion aus hochwertigen Materialien, wie z.B. robustem Hochtemperatur-Kunststoff für das Gehäuse und korrosionsbeständigen Metalllegierungen für die Pins, gewährleistet eine lange Lebensdauer und stabile elektrische Eigenschaften. Die Oberflächenveredelung der Pins, oft eine Vergoldung oder Verzinnung, spielt eine entscheidende Rolle bei der Minimierung des Übergangswiderstands und dem Schutz vor Umwelteinflüssen wie Oxidation, was für die Integrität von Datensignalen und die Vermeidung von Fehlfunktionen unerlässlich ist.
Das Rastermaß von 2,54 mm ist ein etablierter Industriestandard, der eine breite Kompatibilität mit anderen elektronischen Komponenten und Steckverbindern sichert. Dies erleichtert die Integration in bestehende Systeme und ermöglicht eine reibungslose Zusammenarbeit mit einer Vielzahl von Peripheriegeräten und Modulen. Die gerade Bauform der Stiftleiste ist für viele Anwendungen die bevorzugte Wahl, da sie eine einfache Ausrichtung und Verbindung auf der Leiterplatte ermöglicht und Platz für nachgeschaltete Komponenten lässt.
Vorteile der SL 2X13G 2,54 im Überblick
Die Entscheidung für die SL 2X13G 2,54 – 2x13pol.-Stiftleiste bringt klare Vorteile für Ihre Entwicklungs- und Produktionsprozesse mit sich:
- Erhöhte Zuverlässigkeit: Minimale Ausfallwahrscheinlichkeit durch hochwertige Materialien und präzise Fertigung.
- Kosteneffizienz: Die Langlebigkeit und geringe Fehlerrate reduziert Wartungsaufwand und Kosten.
- Breite Anwendungsvielfalt: Geeignet für Prototyping, industrielle Steuerungen, Audio-/Videotechnik, Messtechnik und IoT-Anwendungen.
- Standardisierte Schnittstelle: Kompatibel mit einer Vielzahl von Breadboards, Steckbrücken und Buchsenleisten im 2,54 mm Raster.
- Optimierte Signalqualität: Geringer Übergangswiderstand schützt vor Signaldegradation.
- Einfache Handhabung: Unkomplizierte Montage durch Standard-Lötverfahren und klare Pin-Anordnung.
Häufig gestellte Fragen (FAQ)
Was bedeutet das Rastermaß von 2,54 mm?
Das Rastermaß von 2,54 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Pins einer Reihe an. Dieser Wert ist ein weit verbreiteter Industriestandard, der die Kompatibilität mit zahlreichen anderen elektronischen Komponenten und Steckverbindern gewährleistet.
Welche Art von Steckern kann ich mit dieser Stiftleiste verwenden?
Mit dieser 2x13pol.-Stiftleiste können Sie eine Vielzahl von Steckern im 2,54 mm Raster verwenden, wie z.B. Buchsenleisten (Header Sockets), Flachbandkabel-Stecker (IDC-Stecker) mit entsprechenden Buchsen oder auch individuelle Kabel mit passenden Gegensteckern.
Ist die Stiftleiste für den Einsatz in industriellen Umgebungen geeignet?
Ja, aufgrund ihrer robusten Konstruktion, der Verwendung von Hochtemperatur-Kunststoffen und der hochwertigen Pin-Oberflächenveredelung ist diese Stiftleiste für eine Vielzahl von industriellen Anwendungen gut geeignet, insbesondere dort, wo Zuverlässigkeit und Langlebigkeit gefragt sind.
Wie wird die Stiftleiste auf der Leiterplatte befestigt?
Die SL 2X13G 2,54 ist eine Durchsteck-Stiftleiste (Through-Hole Header). Die Pins werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Lötseite angelötet, um eine sichere und dauerhafte elektrische und mechanische Verbindung zu gewährleisten.
Bietet die Vergoldung der Pins Vorteile gegenüber einer Verzinnung?
Vergoldete Pins bieten eine überlegene Korrosionsbeständigkeit und geringere Übergangswiderstände, insbesondere bei seltenem Gebrauch oder in feuchten Umgebungen. Verzinnte Pins sind eine kostengünstigere Alternative und für viele Standardanwendungen ebenfalls gut geeignet. Die genaue Spezifikation der Oberflächenveredelung ist herstellerabhängig.
Kann ich mehrere Stiftleisten nebeneinander montieren, um mehr Pins zu erhalten?
Ja, Stiftleisten mit einem Rastermaß von 2,54 mm sind oft so konzipiert, dass sie nebeneinander auf einer Leiterplatte platziert werden können, um eine größere Anzahl von Anschlusspunkten zu realisieren. Es ist jedoch ratsam, den empfohlenen Mindestabstand zwischen den Leisten zu beachten, um eine gute Lötbarkeit und mechanische Stabilität zu gewährleisten.
Ist diese Stiftleiste für hochfrequente Signale geeignet?
Durch die geringen Übergangswiderstände und die stabile Konstruktion kann diese Stiftleiste für viele hochfrequente Signalübertragungen eingesetzt werden. Für extrem kritische Hochfrequenzanwendungen, bei denen Impedanzanpassung und minimale Signalreflexionen entscheidend sind, sollte jedoch immer das spezifische Datenblatt konsultiert und gegebenenfalls spezialisierte HF-Steckverbinder in Betracht gezogen werden.
