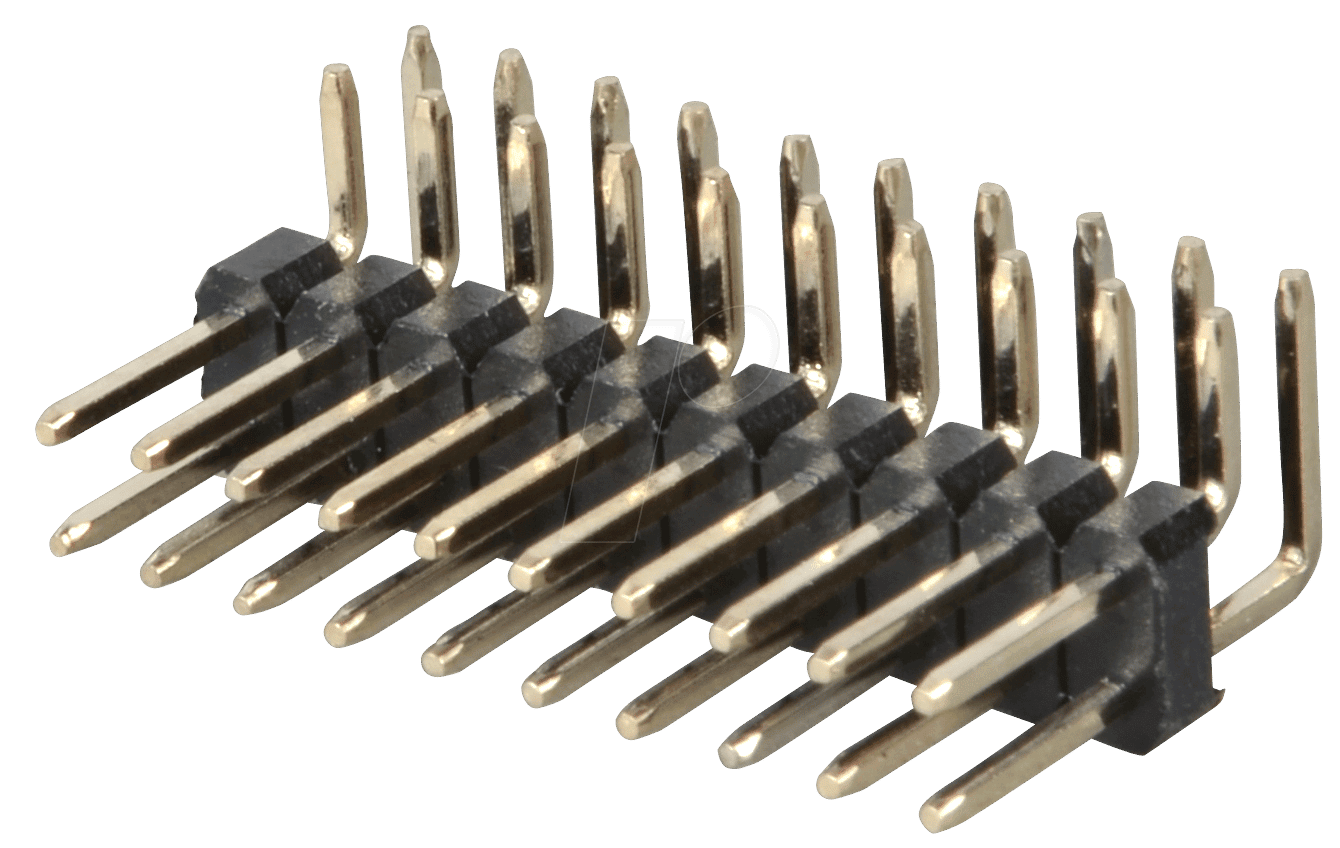

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: SL 2X10W 2,54 – 2x10pol. Stiftleiste, gewinkelt, RM 2,54
Die SL 2X10W 2,54 – 2x10pol. Stiftleiste, gewinkelt, RM 2,54 ist die ideale Lösung für Ingenieure, Entwickler und Maker, die eine zuverlässige und platzsparende Verbindung in ihren elektronischen Schaltungen benötigen. Sie löst das Problem der strukturierten und sicheren Signalübertragung in kompakten Baugruppen, wo Winkelverbindungen eine entscheidende Rolle für das Layout und die Zugänglichkeit spielen. Dies ist die überlegene Wahl gegenüber Standardlösungen, da sie durch ihre präzise Fertigung und ihre spezifische Winkelkonstruktion eine optimierte Raumnutzung und eine stabile mechanische Integration ermöglicht.
Technische Exzellenz und Anwendungsflexibilität
Diese gewinkelte Stiftleiste wurde entwickelt, um höchste Ansprüche an Signalintegrität und mechanische Stabilität zu erfüllen. Die Konstruktion mit 2×10 Polen im Rastermaß von 2,54 mm (auch bekannt als 0,1 Zoll) ist ein Industriestandard, der eine breite Kompatibilität mit anderen Bauteilen und Steckverbindern gewährleistet. Die Winkelform erlaubt eine optimale Führung von Kabeln und eine effektive Nutzung des begrenzten Bauraums auf Platinen, was besonders in Miniatur- und Gehäuseanwendungen von Vorteil ist.
- Optimale Raumnutzung: Die gewinkelte Bauform ermöglicht eine effiziente Anordnung von Komponenten und Kabeln auf engstem Raum.
- Hohe Zuverlässigkeit: Präzisionsgefertigte Kontakte sorgen für eine dauerhaft stabile und verlustarme Signalübertragung.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Elektronikprojekten, von Prototypenentwicklung bis hin zur Serienfertigung.
- Robuste Konstruktion: Materialien, die auf Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen ausgelegt sind.
- Standardisiertes Rastermaß: Das 2,54 mm Rastermaß garantiert Kompatibilität mit einer Vielzahl von Stecksystemen und Kabeln.
Konstruktion und Materialqualitäten
Die SL 2X10W 2,54 – 2x10pol. Stiftleiste, gewinkelt, RM 2,54 zeichnet sich durch ihre sorgfältige Materialauswahl und präzise Verarbeitung aus. Die Stiftkontakte sind in der Regel aus einer Kupferlegierung gefertigt und oberflächenveredelt, um eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Die Gehäusematerialien sind oft thermoplastische Kunststoffe, die über eine gute elektrische Isolation und mechanische Festigkeit verfügen. Diese Kombination stellt sicher, dass die Verbindung auch unter anspruchsvollen Betriebsbedingungen ihre Integrität bewahrt.
Einsatzbereiche und Integration in Ihre Systeme
Die Anwendungsfelder für diese Stiftleiste sind äußerst vielfältig. Sie findet ihren Einsatz in der Automatisierungstechnik, in der Mess- und Regelungstechnik, in der Unterhaltungselektronik, in der Medizintechnik sowie in der Entwicklung von industriellen Steuerungen und Embedded Systems. Insbesondere dort, wo eine 90-Grad-Anbindung von Kabelbäumen oder Modulen an eine Leiterplatte erforderlich ist, spielt die SL 2X10W 2,54 ihre Stärken aus. Ihre Fähigkeit, eine saubere und organisierte Verkabelung zu ermöglichen, reduziert das Risiko von Fehlern und erleichtert die Wartung und Fehlersuche.
- Prototypenbau: Perfekt für die schnelle und flexible Verdrahtung von Entwicklungsträgern und Testaufbauten.
- Industrielle Steuerungen: Zuverlässige Schnittstelle für Sensoren, Aktoren und Kommunikationsmodule.
- Embedded Systems: Platzsparende Lösung für die Verbindung von Controller-Boards mit Peripheriemodulen.
- Audio- und Videotechnik: Einsatz zur Signalübertragung zwischen internen Komponenten oder zur Anbindung externer Geräte.
- Labor- und Messtechnik: Ermöglicht die flexible und sichere Konfiguration von Prüfaufbauten.
Leistungsmerkmale im Detail
Die Stiftleiste bietet eine Vielzahl von technischen Merkmalen, die ihre Leistungsfähigkeit unterstreichen. Das Rastermaß von 2,54 mm ist ein de-facto-Standard und ermöglicht die Verwendung einer breiten Palette von kompatiblen Steckverbindern, wie z.B. Buchsenleisten (Header-Sockel), Flachbandkabelsteckern oder IDC-Steckverbindern. Die Anzahl der Pole (2×10) bietet eine signifikante Anzahl von Anschlusspunkten für komplexe Signalführungen. Die gewinkelte Bauform ist entscheidend für das mechanische Layout und die Kabelverlegung, da sie einen rechten Winkel zwischen der Leiterplatte und der Steckrichtung des Gegensteckers erzeugt.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | Stiftleiste, gewinkelt |
| Polanzahl | 2×10 |
| Rastermaß (RM) | 2,54 mm (0,1 Zoll) |
| Kontaktmaterial | Kupferlegierung mit hoher Leitfähigkeit und Korrosionsschutzschicht |
| Gehäusematerial | Hochtemperatur-Thermoplast, flammenhemmend |
| Nennspannung | Gemäß gängigen Standards für 2,54 mm Raster, typischerweise für Signal- und niedrige Leistungsanwendungen |
| Nennstrom | Gemäß gängigen Standards für 2,54 mm Raster, typischerweise im Bereich von wenigen Ampere pro Kontakt |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, je nach Gehäusematerial |
Häufig gestellte Fragen zu SL 2X10W 2,54 – 2x10pol. Stiftleiste, gewinkelt, RM 2,54
Was bedeutet „RM 2,54“ genau?
RM steht für Rastermaß. Ein Rastermaß von 2,54 mm ist ein weit verbreiteter Standard in der Elektronik, der dem Abstand zwischen den Mittelpunkten benachbarter Kontakte entspricht und umgerechnet 0,1 Zoll beträgt. Dies gewährleistet Kompatibilität mit einer Vielzahl von Stecksystemen.
Für welche Arten von Anwendungen ist diese Stiftleiste am besten geeignet?
Die Stiftleiste eignet sich hervorragend für Anwendungen, bei denen eine zuverlässige und platzsparende Verbindung im rechten Winkel zur Leiterplatte benötigt wird. Dies umfasst die Prototypenentwicklung, industrielle Steuerungen, Embedded Systems und die Signalübertragung in kompakten Geräten.
Welche Vorteile bietet die gewinkelte Bauform gegenüber einer geraden Stiftleiste?
Die gewinkelte Bauform ermöglicht eine deutlich bessere Kabelverlegung und eine effizientere Nutzung des begrenzten Bauraums auf der Leiterplatte. Sie erlaubt die Führung von Kabeln parallel zur Leiterplattenoberfläche, was zu einem aufgeräumteren Layout und verbesserter mechanischer Stabilität führt.
Ist die SL 2X10W 2,54 mit anderen Steckverbindern kompatibel?
Ja, dank des standardisierten Rastermaßes von 2,54 mm ist diese Stiftleiste mit einer breiten Palette von Buchsenleisten, Flachbandkabelsteckern und IDC-Steckverbindern kompatibel, die ebenfalls dieses Rastermaß aufweisen.
Welche Materialien werden typischerweise für die Kontakte und das Gehäuse verwendet?
Die Kontakte bestehen in der Regel aus einer hochleitfähigen Kupferlegierung mit einer schützenden Oberflächenveredelung (z.B. Verzinnung oder Vergoldung). Das Gehäuse wird aus einem robusten, hochtemperaturfesten und flammenhemmenden Thermoplast gefertigt, um Sicherheit und Langlebigkeit zu gewährleisten.
Wie wird die Zuverlässigkeit der Verbindung sichergestellt?
Die Zuverlässigkeit wird durch die präzise Fertigung der Kontakte, deren sorgfältige Oberflächenbehandlung für guten elektrischen Kontakt und Korrosionsschutz sowie durch die mechanische Stabilität des Gehäuses gewährleistet. Die federnde Wirkung der Kontakte sorgt für eine dauerhaft sichere Steckverbindung.
Kann diese Stiftleiste in rauen Umgebungsbedingungen eingesetzt werden?
Die Auswahl des Gehäusematerials (typischerweise hochtemperaturfester Thermoplast) und die Kontaktmaterialien ermöglichen den Einsatz unter einer Vielzahl von Bedingungen. Für extrem raue Umgebungen sollten jedoch spezifische Modelle mit erhöhter Beständigkeit gegen Feuchtigkeit, Chemikalien oder extreme Temperaturen in Betracht gezogen werden.
