Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte

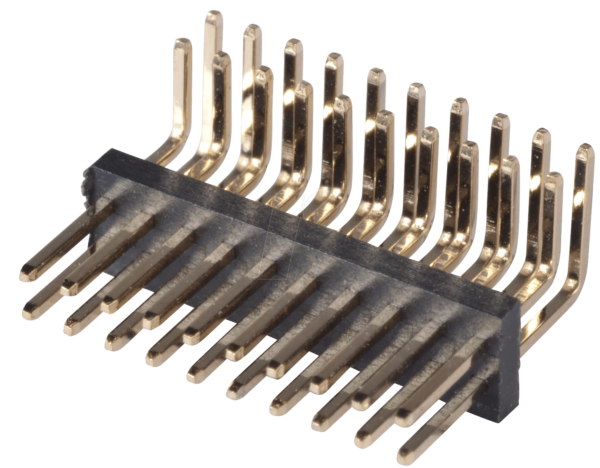

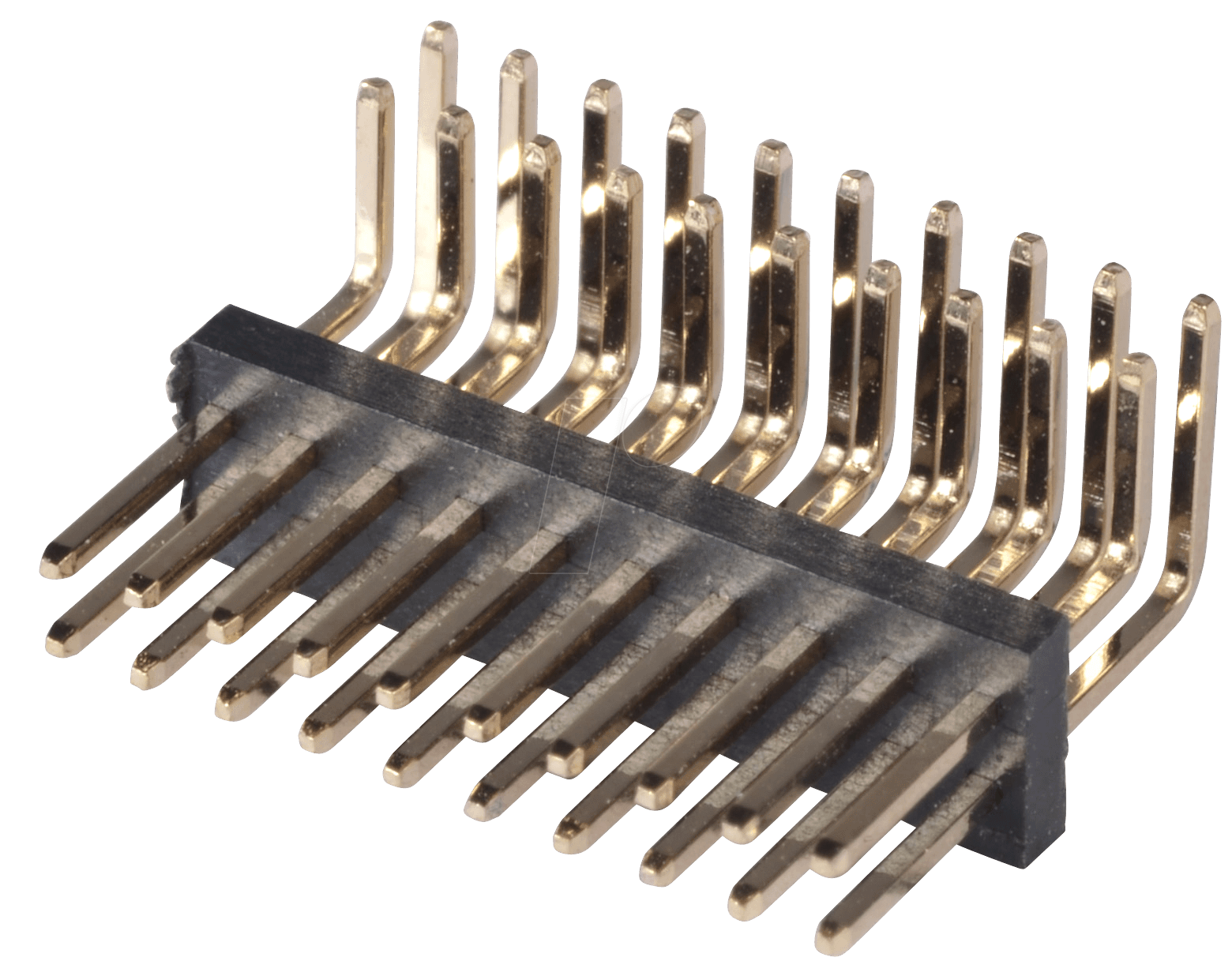

Sie benötigen eine zuverlässige und platzsparende Lösung für die Signalübertragung und Leiterplattenverbindung? Die SL 2X10W 1,27 – 2x10pol. Stiftleiste, gewinkelt, RM 1,27 bietet genau diese Funktionalität und ist ideal für Ingenieure, Entwickler und Hobbyisten, die höchste Präzision und Flexibilität in ihren Schaltungen suchen. Diese spezielle gewinkelte Stiftleiste mit einem Rastermaß von 1,27 mm ermöglicht eine optimierte Raumnutzung auf Ihrer Platine und erleichtert die Montage und Wartung komplexer elektronischer Systeme.
Hervorragende Konnektivität und Aufbauoptimierung
Die SL 2X10W 1,27 – 2x10pol. Stiftleiste, gewinkelt, RM 1,27 zeichnet sich durch ihre herausragende Leistungsfähigkeit und ihre durchdachte Konstruktion aus. Im Gegensatz zu einfachen geraden Steckverbindern ermöglicht die gewinkelte Ausführung eine kreative und effiziente Anordnung von Komponenten, insbesondere in Umgebungen mit begrenztem Platzangebot. Dies resultiert in kompakteren und damit potenziell kostengünstigeren Designs. Die hohe Pin-Dichte des 1,27 mm Rasters erlaubt die Übertragung einer großen Anzahl von Signalen auf kleinstem Raum, was sie zu einer exzellenten Wahl für Miniaturisierungstrends in der Elektronik macht. Die präzise gefertigten Kontakte gewährleisten eine sichere und stabile Verbindung, die für die Integrität von Daten- und Steuersignalen unerlässlich ist.
Technische Spezifikationen und Konstruktionsmerkmale
Die SL 2X10W 1,27 – 2x10pol. Stiftleiste, gewinkelt, RM 1,27 wurde entwickelt, um den Anforderungen moderner Elektronikentwicklungen gerecht zu werden. Ihre Konstruktion fokussiert sich auf Zuverlässigkeit, Langlebigkeit und einfache Handhabung. Die präzise Fertigung der Kontakte und die robusten Materialien sorgen für eine dauerhafte Verbindung, auch unter anspruchsvollen Betriebsbedingungen. Das 1,27 mm Rastermaß ist ein Standard in vielen Bereichen der Miniatur-Elektronik und ermöglicht die Kompatibilität mit einer breiten Palette von Steckverbindern und Leiterplattendesigns.
| Eigenschaft | Beschreibung |
|---|---|
| Polzahl | 2×10 Pol. (Gesamt 20 Pins) |
| Rastermaß (RM) | 1,27 mm |
| Bauform | Gewinkelt (90 Grad) |
| Kontaktmaterial | Hochleitfähiges Metall (z.B. vergoldetes Messing oder Phosphorbronze), typischerweise für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff (z.B. PBT oder LCP), ausgezeichnete thermische und mechanische Beständigkeit |
| Nennstrom | Typischerweise 1A pro Kontakt, abhängig von der spezifischen Ausführung und Leiterbahnführung |
| Betriebstemperatur | Breiter Bereich, üblicherweise von -40°C bis +105°C, für zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen |
| Isolationswiderstand | Typischerweise > 1000 MΩ bei 500V DC, gewährleistet elektrische Sicherheit |
| Durchschlagsfestigkeit | Mindestens 500V AC über 1 Minute, schützt vor Überspannung |
| Anschlusstyp | Lötfahne/Durchsteckmontage (Through-Hole Technology – THT) |
Anwendungsgebiete und Integration in Ihre Projekte
Die SL 2X10W 1,27 – 2x10pol. Stiftleiste, gewinkelt, RM 1,27 ist eine universelle Komponente, die sich für eine Vielzahl von Anwendungen eignet. Sie findet breite Anwendung in der industriellen Automatisierung, wo sie zur Verbindung von Sensoren, Aktoren und Steuergeräten eingesetzt wird. Im Bereich der Medizintechnik ermöglicht sie die kompakte Verdrahtung von Diagnosegeräten und Überwachungssystemen. Auch in der Unterhaltungselektronik, in Computern und Peripheriegeräten sowie in der Entwicklung von Prototypen und Testaufbauten spielt diese Stiftleiste eine wichtige Rolle. Die gewinkelte Ausführung ist besonders vorteilhaft bei der Platzierung von Komponenten auf der Rückseite von Displays oder Gehäusen, um eine direkte Anbindung an externe Schnittstellen zu ermöglichen oder um Kabelwege zu optimieren.
Maximale Effizienz durch durchdachtes Design
Die Wahl der richtigen Verbindungskomponenten kann den Unterschied zwischen einem erfolgreichen und einem suboptimalen elektronischen Design ausmachen. Die SL 2X10W 1,27 – 2x10pol. Stiftleiste, gewinkelt, RM 1,27 bietet hier deutliche Vorteile:
- Platzersparnis: Das geringe Rastermaß von 1,27 mm und die gewinkelte Bauform maximieren die Dichte der Anschlüsse auf kleinstem Raum.
- Flexible Verdrahtung: Die 90-Grad-Winkelung ermöglicht eine intuitive und effiziente Führung von Kabeln und Leiterbahnen, was die Montage und Fehlerbehebung vereinfacht.
- Zuverlässige Signalübertragung: Hochwertige Kontaktmaterialien und präzise Fertigung garantieren eine stabile und verlustarme Signalübertragung.
- Langlebigkeit: Robuste Materialien sorgen für eine hohe Beständigkeit gegenüber mechanischer Beanspruchung und Umwelteinflüssen.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen in Industrie, Medizin und Consumer-Elektronik.
- Optimierte Montage: Die Durchsteckmontage vereinfacht den Lötprozess und die Fixierung auf der Leiterplatte.
FAQ – Häufig gestellte Fragen zu SL 2X10W 1,27 – 2x10pol. Stiftleiste, gewinkelt, RM 1,27
Was bedeutet „RM 1,27“?
RM steht für Rastermaß und gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Ein Rastermaß von 1,27 mm bedeutet, dass zwischen den Pins ein Abstand von 1,27 Millimetern liegt. Dies ist ein gängiges Maß für feine Steckverbinder, das eine hohe Pin-Dichte ermöglicht.
Welche Vorteile bietet die gewinkelte Bauform?
Die gewinkelte Bauform (90 Grad) der Stiftleiste ermöglicht eine optimierte Nutzung des Bauraums auf der Leiterplatte. Sie erlaubt es, Kabel und Verbindungen senkrecht zur Leiterplattenoberfläche zu führen, was besonders in Gehäusen mit geringer Höhe oder bei der Anbindung an externe Schnittstellen vorteilhaft ist.
Für welche Arten von Anwendungen ist diese Stiftleiste am besten geeignet?
Diese Stiftleiste ist ideal für Anwendungen, bei denen eine hohe Pin-Dichte, Platzersparnis und eine zuverlässige Signalübertragung erforderlich sind. Typische Einsatzgebiete sind industrielle Steuerungen, Messtechnik, Computer-Peripherie, Telekommunikationsgeräte und die Entwicklung von Prototypen.
Ist die Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die verwendeten Materialien wie hochwertiger thermoplastischer Kunststoff und typischerweise vergoldete Kontakte sind auf Langlebigkeit und Beständigkeit gegenüber üblichen Umwelteinflüssen ausgelegt. Die Betriebstemperaturbereiche sind in der Regel breit gefächert, um Zuverlässigkeit auch unter moderat anspruchsvollen Bedingungen zu gewährleisten.
Wie wird die Stiftleiste auf der Leiterplatte befestigt?
Die SL 2X10W 1,27 – 2x10pol. Stiftleiste, gewinkelt, RM 1,27 ist für die Durchsteckmontage (Through-Hole Technology – THT) konzipiert. Die Pins werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und anschließend von der Unterseite verlötet.
Kann ich die Stiftleiste mit anderen Steckverbindern kombinieren?
Ja, die Stiftleiste ist darauf ausgelegt, mit passenden Buchsenleisten mit einem Rastermaß von 1,27 mm zu korrespondieren. Die exakte Kompatibilität hängt von den Spezifikationen der Gegenkomponente ab.
Welche Belastbarkeit hat ein einzelner Pin?
Der Nennstrom pro Kontakt liegt typischerweise bei 1 Ampere. Dies kann jedoch je nach spezifischer Ausführung, Leiterbahnführung und Kühlung variieren. Für höhere Stromanforderungen sollten entsprechende Auslegungsrichtlinien beachtet werden.
