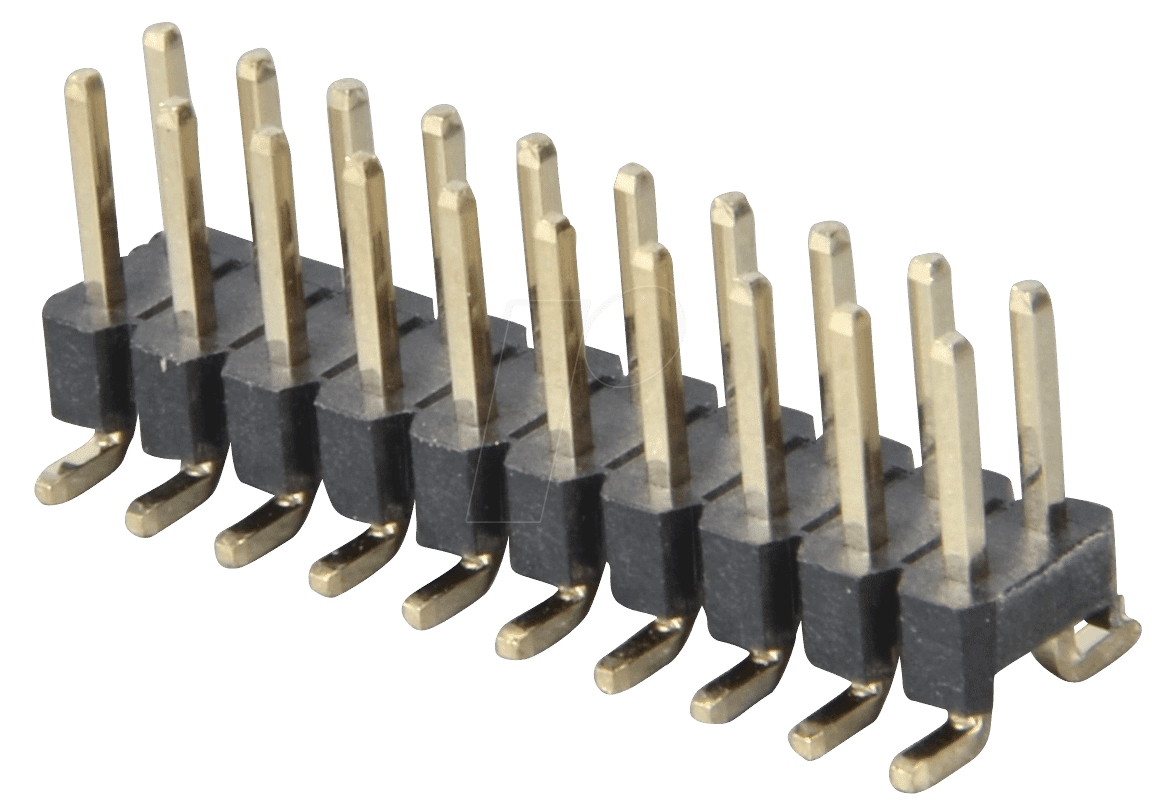

Präzision für anspruchsvolle Elektronikprojekte: SL 2X10G SMD2,54 – 2x10pol.-SMD-Stiftleiste, gerade, RM 2,54
Für Entwickler, Ingenieure und Maker, die auf höchste Zuverlässigkeit und präzise Verbindungen in der Leiterplattenbestückung angewiesen sind, stellt die SL 2X10G SMD2,54 – 2x10pol.-SMD-Stiftleiste, gerade, RM 2,54 die ideale Lösung dar. Dieses Bauteil adressiert die Herausforderung der stabilen und formschlüssigen Signalübertragung auf kleinem Raum und bietet eine überlegene Alternative zu Standardlösungen, die oft Kompromisse bei Haltbarkeit und Präzision eingehen.
Maximale Konnektivität und zuverlässige Signalintegrität
Die SL 2X10G SMD2,54 – 2x10pol.-SMD-Stiftleiste, gerade, RM 2,54 ist speziell dafür konzipiert, eine hohe Dichte an Anschlusspunkten auf minimaler Fläche zu ermöglichen. Mit ihren 2×10 Polen im Rastermaß von 2,54 mm bietet sie eine effiziente Raumnutzung, was besonders in kompakten Geräten und modularen Systemen von entscheidender Bedeutung ist. Die gerade Bauform und die SMD-Bauweise (Surface Mount Device) gewährleisten eine einfache und präzise Bestückung moderner Leiterplatten.
Herausragende Vorteile für Ihre Elektronikdesigns
- Hohe Polzahl auf kleinem Raum: Die 2×10 polige Konfiguration ermöglicht eine signifikante Anzahl von Verbindungen auf einer einzigen Stiftleiste, was die Komplexität von Verdrahtungen reduziert und Platz spart.
- Präzises Rastermaß 2,54 mm: Dieses etablierte Rastermaß ist ein Industriestandard, der die Kompatibilität mit einer breiten Palette von Steckverbindern und Zubehörteilen gewährleistet.
- SMD-Bauweise für effiziente Fertigung: Surface Mount Devices lassen sich ideal für automatische Bestückungsprozesse nutzen, was zu schnelleren Produktionszyklen und reduzierten Fertigungskosten führt.
- Robuste Konstruktion für Langlebigkeit: Die Stiftleiste ist aus hochwertigen Materialien gefertigt, die eine dauerhafte und zuverlässige Verbindung auch unter anspruchsvollen Betriebsbedingungen sicherstellen.
- Geringe Übergangswiderstände: Die präzise gefertigten Kontakte minimieren elektrische Widerstände, was für eine optimale Signalqualität und minimale Leistungsverluste sorgt.
- Vielseitige Anwendungsmöglichkeiten: Ob in der industriellen Automatisierung, im Prototyping, in der Messtechnik oder in Consumer Electronics – diese Stiftleiste ist eine zuverlässige Wahl für verschiedenste Applikationen.
- Chemische Beständigkeit: Die verwendeten Materialien sind resistent gegenüber gängigen Lösemitteln und Chemikalien, die während des Produktionsprozesses oder im Betrieb auftreten können.
- Temperaturbeständigkeit: Ausgelegt für einen breiten Temperaturbereich, gewährleistet die Stiftleiste eine zuverlässige Funktion auch in Umgebungen mit schwankenden Temperaturen.
Technische Spezifikationen und Konstruktionsmerkmale
Die SL 2X10G SMD2,54 – 2x10pol.-SMD-Stiftleiste, gerade, RM 2,54 repräsentiert ein Höchstmaß an Ingenieurskunst für die Verbindungstechnik. Ihre Konstruktion berücksichtigt sowohl elektrische als auch mechanische Anforderungen, um eine unübertroffene Leistung zu erzielen.
Anschluss- und Montageinformationen
Die gerade Ausführung ermöglicht eine einfache Anbringung auf der Oberfläche von Leiterplatten. Durch die SMD-Technologie werden die Lötstellen direkt auf der Platine platziert, was zu einer kompakten und stabilen Verbindung führt. Das Rastermaß von 2,54 mm (oft als 0.1 Zoll bezeichnet) ist ein etablierter Standard, der eine breite Kompatibilität mit vielen Crimpkontakten, Kabelsteckern und anderen Modulen sicherstellt.
Materialien und Oberflächenbehandlung für optimale Leitfähigkeit
Die Auswahl der Materialien ist entscheidend für die Leistungsfähigkeit und Langlebigkeit elektrischer Komponenten. Bei der SL 2X10G SMD2,54 – 2x10pol.-SMD-Stiftleiste, gerade, RM 2,54 kommen hochwertige Kunststoffe für das Gehäuse zum Einsatz, die thermische Stabilität und elektrische Isolation bieten. Die Steckkontakte selbst sind in der Regel aus einer Kupferlegierung gefertigt, um eine exzellente Leitfähigkeit zu gewährleisten. Eine Oberflächenveredelung, wie z.B. eine Vergoldung oder Verzinnung, schützt die Kontakte vor Oxidation, reduziert Übergangswiderstände und verbessert die Korrosionsbeständigkeit. Diese Maßnahmen tragen maßgeblich zur langfristigen Zuverlässigkeit der Verbindung bei.
Design-Merkmale für Stabilität und einfache Handhabung
Die zweireihige Anordnung der Kontakte im Raster von 2,54 mm ermöglicht eine dichte Bestückung. Die gerade Bauform ist universell einsetzbar und erleichtert das Einstecken und Abziehen von Gegenstücken. Die Lötfüße sind so konzipiert, dass sie eine sichere und stabile Lötverbindung auf der Leiterplatte ermöglichen, auch bei mechanischer Belastung. Kleine Details wie definierte Ankerpunkte für die Lötpfanne tragen zur Montagegenauigkeit bei.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | SL 2X10G SMD2,54 – 2x10pol.-SMD-Stiftleiste |
| Polzahl | 20 (2 Reihen à 10 Pole) |
| Rastermaß | 2,54 mm |
| Bauform | Gerade |
| Montagetyp | SMD (Surface Mount Device) |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise PBT oder LCP) |
| Kontaktmaterial | Kupferlegierung (z.B. Messing oder Bronze) |
| Oberflächenveredelung Kontakte | Vergoldet oder Verzinnt (verbessert Leitfähigkeit und Korrosionsschutz) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C (abhängig vom spezifischen Material) |
| Elektrische Belastbarkeit | Standardkonform für 2,54 mm Raster (typischerweise 1A bis 3A pro Kontakt, je nach Ausführung und Leiterbahnbreite) |
| Isolationswiderstand | Sehr hoch (> 1000 MΩ) |
| Schutzart (bei gestecktem Zustand) | Bietet mechanischen und elektrischen Schutz der Verbindungsstelle |
| Anwendungsgebiete | Leiterplattenverbindung, Datenübertragung, Stromversorgung, Modulintegration, Prototyping |
Optimierung für automatisierte Fertigungsprozesse
Die SL 2X10G SMD2,54 – 2x10pol.-SMD-Stiftleiste, gerade, RM 2,54 ist prädestiniert für den Einsatz in modernen, automatisierten Fertigungslinien. Ihre Beschaffenheit als Surface Mount Device erlaubt eine reibungslose Platzierung mittels Pick-and-Place-Maschinen. Die Lötpads sind präzise geformt, um eine optimale Benetzung beim Reflow-Löten zu gewährleisten. Dies reduziert den manuellen Aufwand und minimiert Fehlerquellen, was zu einer höheren Ausbeute und Kosteneffizienz in der Serienfertigung führt.
Haltbarkeit und Zuverlässigkeit unter Beanspruchung
Die mechanische Stabilität der Stiftleiste ist ein wesentlicher Faktor für die langfristige Zuverlässigkeit Ihrer Elektronik. Die Verbindungspins sind so konzipiert, dass sie auch bei wiederholtem Stecken und Trennen eine stabile mechanische Verbindung aufrechterhalten. Das Gehäusematerial bietet einen robusten Schutz für die Kontakte und die Lötstellen, wodurch die Komponenten vor Umwelteinflüssen wie Staub und Feuchtigkeit geschützt werden. Die elektrische Belastbarkeit ist auf den Einsatz in typischen Signal- und Stromversorgungsanwendungen ausgelegt.
Präzision für anspruchsvolle Schnittstellen
In vielen modernen elektronischen Geräten sind hochdichte Schnittstellen unerlässlich. Die SL 2X10G SMD2,54 – 2x10pol.-SMD-Stiftleiste, gerade, RM 2,54 erfüllt diese Anforderung, indem sie eine hohe Anzahl von Anschlusspunkten in einem standardisierten Rastermaß bietet. Dies ermöglicht die Realisierung komplexer Schaltungen und die Anbindung von Peripheriegeräten auf kleinstem Raum, ohne Kompromisse bei der Signalintegrität eingehen zu müssen.
FAQ – Häufig gestellte Fragen zu SL 2X10G SMD2,54 – 2x10pol.-SMD-Stiftleiste, gerade, RM 2,54
Was bedeutet die Bezeichnung SMD?
SMD steht für Surface Mount Device. Dies bedeutet, dass die Bauteile direkt auf die Oberfläche einer Leiterplatte gelötet werden, anstatt durch Löcher in der Platine gesteckt zu werden. Dies ermöglicht eine höhere Packungsdichte und erleichtert die automatisierte Bestückung.
Ist diese Stiftleiste mit anderen Steckverbindern kompatibel?
Ja, aufgrund des standardisierten Rastermaßes von 2,54 mm ist diese Stiftleiste mit einer Vielzahl von Steckverbindern, Kabeln und Modulen kompatibel, die ebenfalls dieses Rastermaß verwenden. Es ist jedoch immer ratsam, die genauen Spezifikationen des Gegenstücks zu prüfen.
Welche Vorteile bietet die SMD-Bauweise gegenüber THT (Through-Hole Technology)?
Die SMD-Bauweise ermöglicht eine dichtere Bestückung der Leiterplatte, ist besser für automatisierte Fertigungsprozesse geeignet und führt in der Regel zu einer geringeren Größe des Gesamtsystems. Zudem entfallen die durch die Platine gesteckten Anschlüsse, was die Signalwege verkürzen kann.
Welche Materialien werden typischerweise für die Kontakte verwendet?
Die Kontakte bestehen üblicherweise aus einer Kupferlegierung, die mit einer Oberflächenveredelung wie Vergoldung oder Verzinnung versehen ist. Dies sorgt für eine gute Leitfähigkeit, verhindert Oxidation und erhöht die Lebensdauer der Kontaktstelle.
Ist die Stiftleiste für hohe Temperaturen geeignet?
Ja, die für diese Stiftleiste verwendeten Hochtemperatur-Kunststoffe des Gehäuses sind darauf ausgelegt, den Temperaturen, die bei Reflow-Lötprozessen und im Betrieb auftreten können, standzuhalten. Der genaue Temperaturbereich variiert je nach spezifischem Material und Hersteller.
Wie wird die elektrische Belastbarkeit der Stiftleiste bestimmt?
Die elektrische Belastbarkeit wird durch verschiedene Faktoren wie die Materialstärke der Kontakte, die Breite der Leiterbahnen auf der Platine und die Umgebungsbedingungen bestimmt. Für Standardanwendungen im 2,54 mm Raster sind diese Stiftleisten für Ströme von typischerweise 1A bis 3A pro Kontakt ausgelegt.
Kann diese Stiftleiste auch in rauen Umgebungen eingesetzt werden?
Die robusten Materialien und die präzise Verarbeitung bieten eine gute Beständigkeit gegenüber Umwelteinflüssen. Für sehr raue Umgebungen (z.B. extreme Feuchtigkeit, aggressive Chemikalien) können jedoch spezielle Schutzlackierungen oder Gehäuse erforderlich sein.
