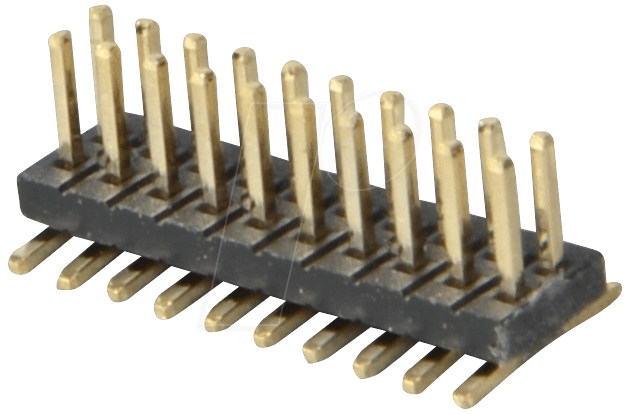

Präzisionsverbindung für anspruchsvolle Elektronikprojekte: SL 2X10G SMD1,27
Für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die auf eine zuverlässige und platzsparende Verbindungslösung für SMD-Schaltungen angewiesen sind, bietet die SL 2X10G SMD1,27 – eine 2x10polige SMD-Stiftleiste mit geradem Rastermaß von 1,27 mm – die ideale Antwort. Diese hochwertige Steckverbindung minimiert Fehlerquellen bei der Platinenbestückung und gewährleistet eine stabile elektrische Verbindung in kompakten Designs, wo herkömmliche Steckertypen an ihre Grenzen stoßen.
Überragende Leistung durch präzises Design
Die SL 2X10G SMD1,27 setzt neue Maßstäbe in puncto Zuverlässigkeit und Effizienz für Surface-Mount-Device (SMD)-Anwendungen. Ihr gerades Design und das feine Rastermaß von 1,27 mm ermöglichen eine dichte Bestückung von Leiterplatten und reduzieren gleichzeitig das Risiko von Kurzschlüssen und mechanischer Instabilität, die bei größeren Rastermaßen oder ungünstigen Montagetechniken auftreten können. Dies macht sie zur überlegenen Wahl gegenüber weniger präzisen oder schwerer zu bestückenden Steckverbindern.
Konstruktionsmerkmale und Vorteile
- Optimiertes Rastermaß von 1,27 mm: Ermöglicht eine sehr dichte Bestückung und spart wertvollen Platz auf der Leiterplatte, essentiell für Miniaturisierungstrends in der Elektronik.
- SMD-Technologie für automatisierte Bestückung: Entwickelt für den Einsatz mit modernen Pick-and-Place-Maschinen, was eine hohe Prozessgeschwindigkeit und Wiederholgenauigkeit bei der Fertigung sicherstellt.
- Gerades Bauform: Bietet eine klare und geradlinige Signalverbindung, was die Signalintegrität verbessert und die Fehlersuche erleichtert.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, die Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Temperaturschwankungen und mechanischer Belastung gewährleisten.
- Hohe Kontaktzuverlässigkeit: Präzise gefertigte Kontakte sorgen für eine sichere und niederimpedante Verbindung über die gesamte Lebensdauer des Produkts.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von Consumer-Elektronik über industrielle Steuerungen bis hin zu Prototyping und Messtechnik.
- Einfache Integration: Das SMD-Design erleichtert die Montage direkt auf der Leiterplatte, wodurch zusätzliche Kabelverbindungen entfallen und das System vereinfacht wird.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | SL 2X10G SMD1,27 |
| Polzahl | 2 x 10 polig |
| Montagetyp | SMD (Surface Mount Device) |
| Bauform | Stiftleiste, gerade |
| Rastermaß | 1,27 mm |
| Gehäusematerial | Hochtemperatur-Kunststoff, optimiert für Lötprozesse (z.B. PBT oder LCP), die hohe Temperaturen bei Reflow-Lötverfahren standhalten. Bietet ausgezeichnete elektrische Isolation und mechanische Stabilität. |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Oberflächenveredelung (z.B. Vergoldung oder Zinnlegierung), um Korrosionsbeständigkeit und geringen Kontaktwiderstand zu gewährleisten. |
| Elektrische Nennwerte | Typische Werte liegen bei 0,5 A bis 1 A und Spannungsfestigkeit von 100 V bis 250 V AC/DC, abhängig von der genauen Ausführung und dem Herstellerstandard. Detaillierte Spezifikationen sind im Datenblatt des Herstellers zu finden. |
| Temperaturbereich | Betriebstemperaturen von -40 °C bis +85 °C oder höher, ausgelegt für industrielle Umgebungen. |
| Anzahl der Lötpads | 20 Lötpads, präzise positioniert für maschinelle Bestückung. |
Einsatzgebiete und Anwendungsfälle
Die SL 2X10G SMD1,27 ist prädestiniert für eine Vielzahl von anspruchsvollen Elektronikanwendungen, bei denen Platzersparnis, hohe Zuverlässigkeit und präzise Signalübertragung im Vordergrund stehen. Entwickler und Hersteller schätzen diese Stiftleiste insbesondere in folgenden Bereichen:
- Embedded Systems und IoT-Geräte: In kompakten Steuerungen, Sensorknoten und Wearables, wo jede Millimeterfläche zählt.
- Mobile und tragbare Elektronik: Für interne Verbindungen in Smartphones, Tablets und anderen mobilen Geräten.
- Medizintechnik: In diagnostischen Geräten, Überwachungssystemen und Implantaten, wo höchste Zuverlässigkeit gefordert ist.
- Automobil-Elektronik: Für Verbindungen in Steuergeräten, Infotainmentsystemen und Sensorik im Fahrzeuginneren.
- Industrielle Automatisierung: In kompakten SPS-Modulen, Schnittstellenkonvertern und Sensorik, die direkt auf Platinen montiert werden.
- Prototyping und Entwicklung: Für flexible und präzise Verbindungen bei der Erstellung von Testaufbauten und Machbarkeitsstudien.
- Datenkommunikationsmodule: In Netzwerkkomponenten und speziellen I/O-Modulen, die eine dichte Pin-Anordnung erfordern.
Qualität und Zuverlässigkeit für Ihre Projekte
Die Auswahl der richtigen Steckverbinder ist entscheidend für die Langlebigkeit und Funktionalität elektronischer Geräte. Die SL 2X10G SMD1,27 zeichnet sich durch die Verwendung hochwertiger Materialien aus, die speziell für die Anforderungen moderner Fertigungsprozesse und anspruchsvoller Betriebsbedingungen entwickelt wurden. Das Gehäusematerial ist hitzebeständig und ermöglicht eine problemlose Verarbeitung im Reflow-Lötverfahren, während die Kontaktmaterialien eine geringe Übergangsimpedanz und hohe Korrosionsbeständigkeit bieten. Dies garantiert eine stabile und verlustarme Signalübertragung über die gesamte Lebensdauer des Produkts.
FAQ – Häufig gestellte Fragen zu SL 2X10G SMD1,27 – 2x10pol.-SMD-Stiftleiste, gerade, RM 1,27
Kann die SL 2X10G SMD1,27 mit manueller Lötung verarbeitet werden?
Obwohl die Stiftleiste primär für die automatisierte SMD-Bestückung konzipiert ist, ist eine sorgfältige manuelle Lötung unter Verwendung geeigneter Werkzeuge und Techniken durchaus möglich. Aufgrund des feinen Rastermaßes von 1,27 mm ist jedoch besondere Präzision erforderlich, um Lötbrücken oder andere Fehler zu vermeiden. Für maximale Zuverlässigkeit wird die automatisierte Bestückung empfohlen.
Welche Art von Lötverfahren eignet sich am besten für diese Stiftleiste?
Die SL 2X10G SMD1,27 ist für die Verarbeitung im Reflow-Lötverfahren optimiert. Das Gehäusematerial ist so ausgelegt, dass es die typischen Temperaturen und Prozesszeiten von Reflow-Öfen problemlos übersteht. Dies gewährleistet eine gleichmäßige und zuverlässige Verbindung aller Lötpads.
Wie ist die elektrische Belastbarkeit der SL 2X10G SMD1,27 spezifiziert?
Die genauen elektrischen Nennwerte wie Strombelastbarkeit und Spannungsfestigkeit sind produktspezifisch und hängen vom Hersteller ab. Typischerweise sind diese Stiftleisten für Ströme im Bereich von 0,5 A bis 1 A und Spannungen von 100 V bis 250 V AC/DC ausgelegt. Detaillierte und verbindliche Informationen entnehmen Sie bitte dem technischen Datenblatt des jeweiligen Herstellers.
Was bedeutet das „RM 1,27“ in der Produktbezeichnung?
RM steht für „Rastermaß“ und „1,27“ gibt den Abstand in Millimetern zwischen den Mittelpunkten benachbarter Pins an. Ein Rastermaß von 1,27 mm ist relativ klein und ermöglicht eine sehr dichte Bestückung von Bauteilen auf einer Leiterplatte.
In welchen Farben sind die Gehäuse der SL 2X10G SMD1,27 erhältlich?
Die Gehäuse von SMD-Stiftleisten sind in der Regel in neutralen Farben wie Schwarz, Grau oder Dunkelgrün gehalten, um eine gute Sichtbarkeit der Lötstellen zu ermöglichen und die Kompatibilität mit gängigen Lötpasten zu gewährleisten. Spezifische Farbvarianten sind eher unüblich, es sei denn, sie dienen der Kennzeichnung.
Ist diese Stiftleiste für den Einsatz unter rauen Umgebungsbedingungen geeignet?
Ja, die SL 2X10G SMD1,27 ist in der Regel aus Materialien gefertigt, die eine gute Beständigkeit gegenüber Temperaturschwankungen und Feuchtigkeit aufweisen. Die genauen Spezifikationen bezüglich des Betriebstemperaturbereichs und der Widerstandsfähigkeit gegenüber Umwelteinflüssen finden Sie im Datenblatt des Herstellers.
Wie unterscheidet sich die gerade Bauform von gewinkelten Varianten?
Die gerade Bauform der SL 2X10G SMD1,27 ermöglicht eine direkte vertikale Verbindung auf der Leiterplatte. Gewinkelte Varianten hingegen ermöglichen eine Verbindung im 90-Grad-Winkel, was für bestimmte Routing-Anforderungen oder Gehäusekonstruktionen vorteilhaft sein kann. Die gerade Bauform ist oft einfacher zu bestücken und führt zu einer kompakteren Gesamtlösung.
