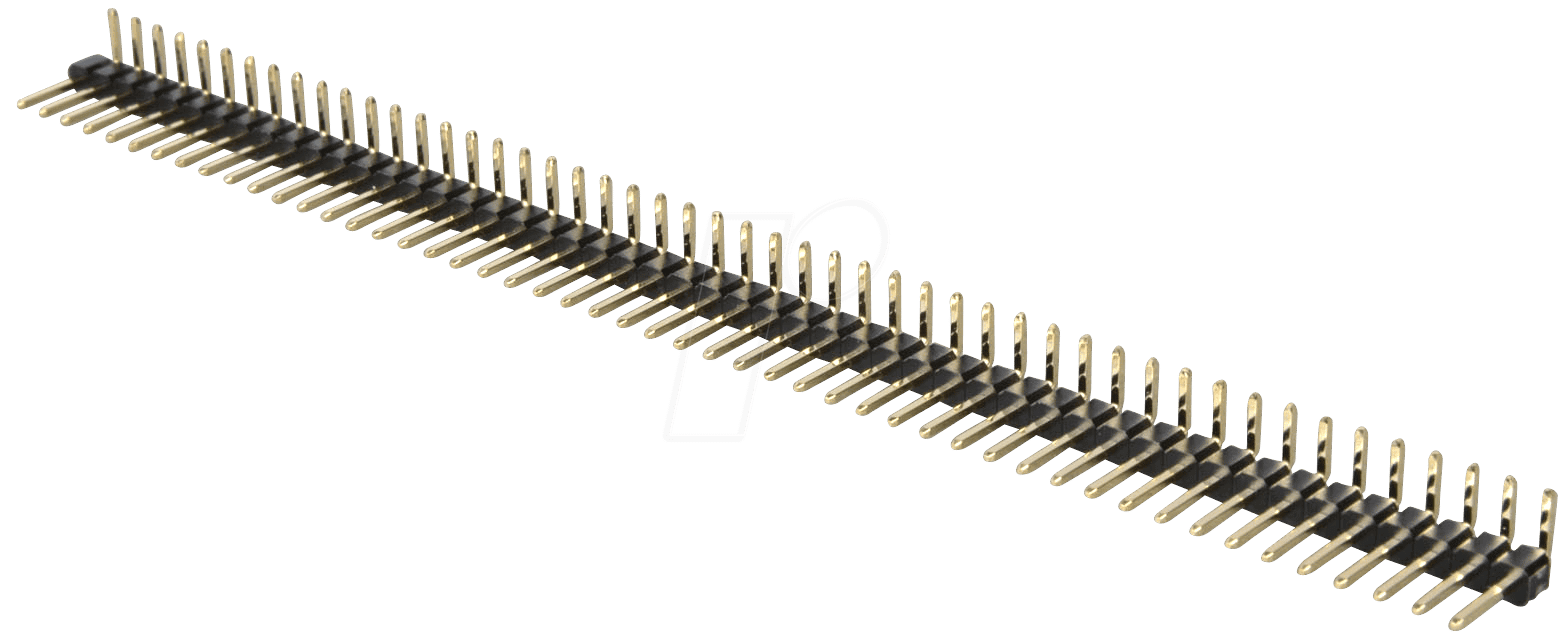

SL 1X50W 2,54 – 50pol. Stiftleiste, gewinkelt, RM 2,54: Die Brücke für Ihre präzisen Verbindungen
Wenn es um die zuverlässige und platzsparende Signalübertragung in komplexen elektronischen Schaltungen geht, stoßen herkömmliche Lösungen oft an ihre Grenzen. Die SL 1X50W 2,54 – 50pol. Stiftleiste, gewinkelt, RM 2,54 wurde entwickelt, um genau diese Herausforderungen zu meistern. Sie ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die eine stabile, präzise und raumoptimierte Verbindungslösung für Leiterplatten suchen.
Optimale Signalintegrität und Platzersparnis
Die gewinkelte Ausführung dieser 50-poligen Stiftleiste mit einem Rastermaß von 2,54 mm ist ein entscheidender Faktor für die Effizienz Ihrer Elektronikprojekte. Sie ermöglicht eine kompakte Anordnung von Komponenten und eine verbesserte Luftzirkulation auf der Platine, was die thermische Belastung reduziert und die Lebensdauer Ihrer Geräte verlängert. Die präzise gefertigte Stiftleiste gewährleistet eine sichere und wackelfreie Verbindung, die Signalverluste minimiert und die Datenintegrität auf höchstem Niveau hält.
Konstruktionsmerkmale und Vorteile
- Präzisionsgefertigte Kontakte: Die Stifte sind aus hochwertigem Material gefertigt und präzise geformt, um eine optimale elektrische Leitfähigkeit und mechanische Stabilität zu gewährleisten. Dies minimiert den Übergangswiderstand und sorgt für eine zuverlässige Signalübertragung auch unter anspruchsvollen Bedingungen.
- Gewinkelte Bauform: Die 90-Grad-Winkelung der Stifte erlaubt eine platzsparende vertikale oder horizontale Anbindung von Kabeln und anderen Modulen an die Leiterplatte. Dies ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot und bei der Realisierung kompakter Designs.
- Rastermaß 2,54 mm: Dieses weit verbreitete Standardmaß bietet eine hohe Kompatibilität mit einer Vielzahl von Steckverbindern und Zubehörteilen im Bereich der Leiterplattenelektronik.
- 50 Pins für hohe Anschlussdichte: Mit 50 Kontakten auf einer einzelnen Leiste ermöglicht dieses Produkt die Realisierung komplexer Verbindungen auf kleinstem Raum, was den Verkabelungsaufwand reduziert und die Fehleranfälligkeit verringert.
- Robuste Bauweise: Die Stiftleiste ist für den dauerhaften Einsatz konzipiert und widersteht mechanischen Belastungen sowie Umwelteinflüssen, die in industriellen oder anspruchsvollen Hobby-Anwendungen auftreten können.
- Einfache Montage: Die durchkontaktierten Pins lassen sich mühelos in die vorgesehenen Bohrungen auf der Leiterplatte einlöten und bieten eine sichere mechanische Verankerung.
Produktdetails im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Stiftleiste |
| Modellbezeichnung | SL 1X50W 2,54 |
| Anzahl der Pins | 50 |
| Anzahl der Reihen | 1 |
| Rastermaß (RM) | 2,54 mm |
| Bauform | Gewinkelt (90°) |
| Montageart | Through-Hole (THT) – Lötbar |
| Material der Kontakte | Hochleitfähige Legierung mit vergoldeter oder verzinnter Oberfläche für verbesserte Korrosionsbeständigkeit und geringen Übergangswiderstand. (Spezifisches Material kann je nach Produktionscharge variieren, bietet aber stets optimale elektrische Eigenschaften.) |
| Isolationsmaterial | Thermoplastisches Material (oft LCP oder PBT), das hohe Temperaturbeständigkeit und elektrische Isolation bietet. |
| Nennspannung | Typischerweise für geringe bis mittlere Spannungen in Daten- und Steuersignalanwendungen ausgelegt. (Detaillierte Werte sind datenblattabhängig, aber für Standard-Elektronikschaltungen ausreichend.) |
| Anwendungsbereiche | Prototypenentwicklung, industrielle Steuerungstechnik, Datenkommunikationsmodule, Embedded Systems, Messgeräte, Verbraucherelektronik. |
Anwendungsbereiche und technische Überlegungen
Die SL 1X50W 2,54 – 50pol. Stiftleiste, gewinkelt, RM 2,54 ist ein essenzielles Bauteil für nahezu jedes Projekt, das eine robuste und effiziente Schnittstelle erfordert. In der industriellen Automatisierung spielt sie eine Schlüsselrolle bei der Verbindung von Sensoren, Aktoren und Steuergeräten. Entwickler von Embedded Systems schätzen die Möglichkeit, komplexe Bus-Systeme oder Debug-Schnittstellen kompakt auf einer Leiterplatte zu realisieren. Auch im Bereich des maschinellen Lernens und der künstlichen Intelligenz, wo oft eine hohe Anzahl an Datenströmen verarbeitet werden muss, bietet diese Stiftleiste eine zuverlässige Grundlage für die Signalweiterleitung. Die gewinkelte Form ist besonders wertvoll, wenn die Platine in flachen Gehäusen montiert wird oder wenn Kabel direkt von der Platine weggeführt werden müssen, um Engpässe zu vermeiden und eine saubere Kabelführung zu ermöglichen. Die Wahl des richtigen Rastermaßes ist entscheidend für die Kompatibilität; 2,54 mm ist ein De-facto-Standard, der eine breite Palette an verfügbaren Steckverbindern und Kabeln eröffnet.
Die Überlegenheit der SL 1X50W 2,54
Im Vergleich zu einfacheren oder nicht-gewinkelten Stiftleisten bietet die SL 1X50W 2,54 eine signifikante Verbesserung in Bezug auf Designflexibilität und Raumeffizienz. Während Standard-Stiftleisten oft eine gerade Anbindung erfordern und mehr Platz beanspruchen, ermöglicht die 90-Grad-Konstruktion eine dichtere Bestückung der Leiterplatte und eine optimierte Kabelverlegung. Die hohe Anzahl von 50 Pins auf einer einzigen Leiste reduziert die Notwendigkeit mehrerer kleinerer Steckverbinder, was nicht nur Kosten spart, sondern auch die Anzahl potenzieller Fehlerquellen verringert. Die Qualität der Kontakte und des Isolationsmaterials gewährleistet eine langjährige Zuverlässigkeit und schützt vor elektrischen Störungen, was bei komplexen Schaltungen unerlässlich ist.
FAQ – Häufig gestellte Fragen zu SL 1X50W 2,54 – 50pol. Stiftleiste, gewinkelt, RM 2,54
Was ist das Rastermaß (RM) 2,54 mm und warum ist es wichtig?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Ein Rastermaß von 2,54 mm ist ein weit verbreiteter Industriestandard, der eine hohe Kompatibilität mit einer Vielzahl von Steckverbindern, Kabeln und anderen elektronischen Bauteilen gewährleistet. Dies vereinfacht die Auswahl von Zubehör und die Integration in bestehende Systeme.
Für welche Anwendungen ist die gewinkelte Bauform ideal?
Die gewinkelte Bauform (90°) ist ideal für Anwendungen, bei denen Platzersparnis und eine effiziente Kabelverlegung entscheidend sind. Sie ermöglicht die Anbindung von Kabeln oder anderen Modulen in einer Richtung parallel zur Leiterplatte, was besonders in flachen Gehäusen oder bei der Platzierung von Komponenten auf engstem Raum von Vorteil ist.
Aus welchem Material sind die Kontakte gefertigt und welche Vorteile bietet das?
Die Kontakte bestehen typischerweise aus einer hochwertigen, hochleitfähigen Legierung, die oft mit Gold oder Zinn beschichtet ist. Diese Beschichtung bietet ausgezeichnete elektrische Leitfähigkeit, minimiert den Übergangswiderstand und schützt vor Korrosion. Dies gewährleistet eine stabile und zuverlässige Signalübertragung über die gesamte Lebensdauer des Produkts.
Wie wird die Stiftleiste auf der Leiterplatte montiert?
Die SL 1X50W 2,54 ist für die Through-Hole (THT) Montage konzipiert. Das bedeutet, die Pins werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Unterseite der Platine verlötet. Dies sorgt für eine mechanisch sehr stabile und elektrisch leitfähige Verbindung.
Kann ich diese Stiftleiste auch für Hochfrequenzanwendungen verwenden?
Für grundlegende Signalübertragungen und digitale Datenbusse ist diese Stiftleiste gut geeignet. Für sehr hochfrequente oder anspruchsvolle RF-Anwendungen, bei denen Impedanzanpassung und Signalintegrität extrem kritisch sind, sollten spezialisierte Steckverbinder mit optimierter HF-Leistung in Betracht gezogen werden. Dennoch bietet die präzise Fertigung und das geringe Übergangsrauschen auch hier gute Ergebnisse.
Welche Belastbarkeit (Strom/Spannung) kann ich von dieser Stiftleiste erwarten?
Die Nennspannung und der Strombelastungswert variieren je nach spezifischem Design und Hersteller. In der Regel sind solche Stiftleisten für geringe bis mittlere Ströme (oft im Bereich von 1-3 Ampere pro Pin) und Spannungen, die für die meisten digitalen und analogen Signalübertragungen in Elektronikschaltungen üblich sind, ausgelegt. Für detaillierte Spezifikationen empfiehlt sich die Konsultation des jeweiligen Datenblatts.
Wie unterscheidet sich diese Stiftleiste von einer normalen Stiftleiste?
Der Hauptunterschied liegt in der gewinkelten Bauform, die eine platzsparende und effiziente Kabelverlegung ermöglicht, wo eine gerade Stiftleiste dies nicht könnte. Zudem sind die 50 Pins eine hohe Kontaktdichte auf einer einzelnen Leiste, was die Komplexität der Verkabelung reduziert und die Zuverlässigkeit erhöht.
