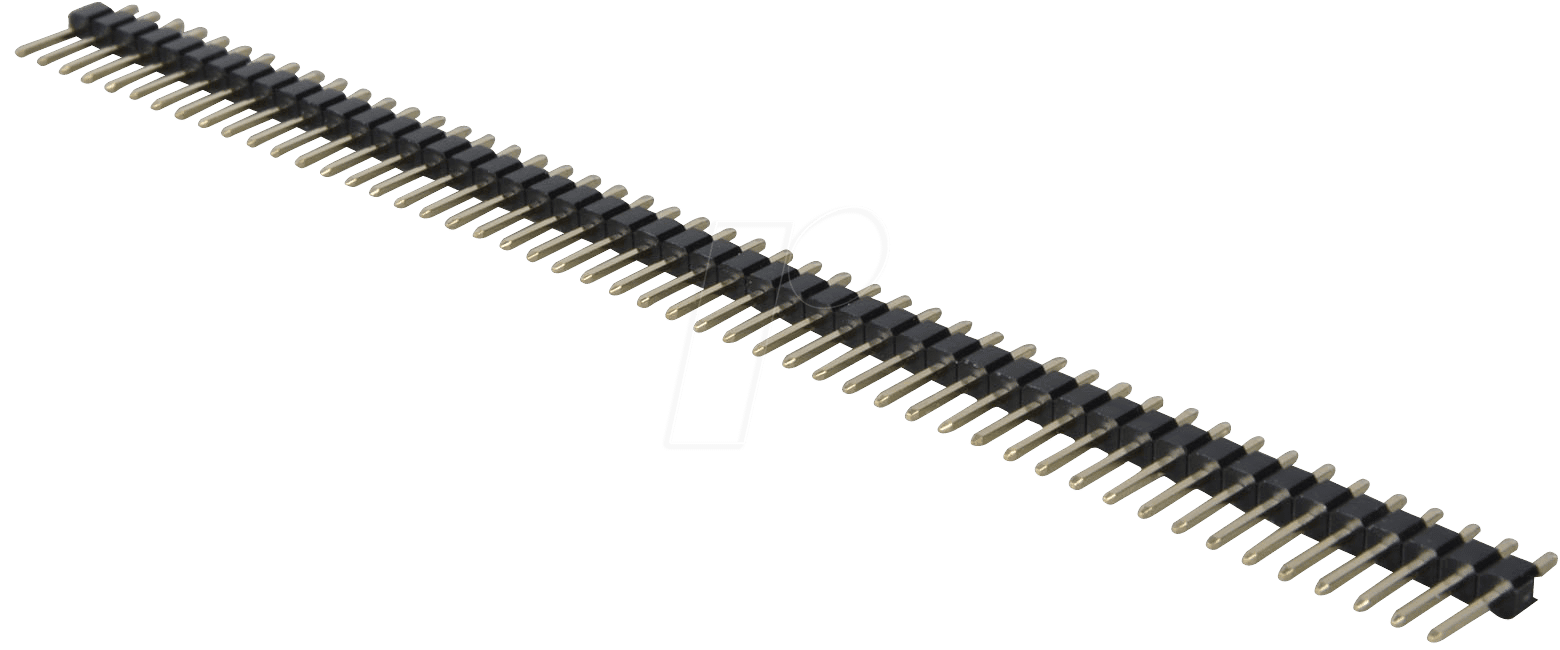

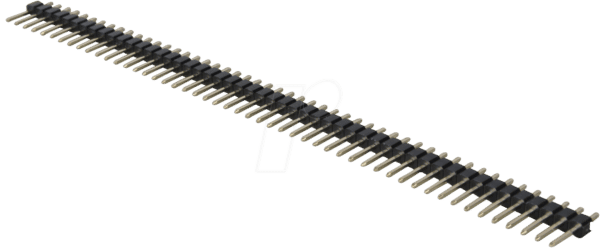

SL 1X50G 2,54 – 50pol. Stiftleiste, gerade, RM 2,54: Präzision für Ihre Elektronikprojekte
Wenn Sie auf der Suche nach einer zuverlässigen und präzisen Verbindungslösung für Ihre anspruchsvollen Elektronik-, Technik- und IT-Projekte sind, dann ist die SL 1X50G 2,54 – 50pol. Stiftleiste, gerade, RM 2,54 die optimale Wahl. Diese Stiftleiste wurde entwickelt, um eine stabile und sichere Schnittstelle für Leiterplatten (PCBs) und andere elektronische Komponenten zu bieten, insbesondere dort, wo eine hohe Pinanzahl auf engstem Raum benötigt wird. Sie ist das ideale Bindeglied für Entwickler, Ingenieure und ambitionierte Hobbyisten, die Wert auf Langlebigkeit und Signalintegrität legen.
Anwendungsgebiete und überlegene Leistung
Die SL 1X50G 2,54 – 50pol. Stiftleiste, gerade, RM 2,54 übertrifft Standardlösungen durch ihre robuste Konstruktion und das präzise Rastermaß von 2,54 mm. Dieses Rastermaß ist ein Industriestandard, der eine breite Kompatibilität mit einer Vielzahl von Steckverbindern und Komponenten gewährleistet. Die gerade Ausrichtung der Pins ermöglicht eine einfache Montage und eine direkte Verbindung auf der Leiterplatte. Insbesondere in industriellen Steuerungen, Embedded-Systemen, Testaufbauten und Prototypenentwicklungen spielt diese Stiftleiste ihre Stärken aus. Sie bietet eine höhere Kontaktdichte als breitere Rastermaße und minimiert gleichzeitig das Risiko von Kurzschlüssen oder fehlerhaften Verbindungen, was bei komplexen Schaltungen von entscheidender Bedeutung ist. Die 50 Pins bieten eine enorme Flexibilität für umfangreiche Datenübertragungen oder die Ansteuerung vieler verschiedener Funktionen. Dies macht sie zu einer überlegenen Wahl gegenüber Lösungen mit geringerer Pinanzahl oder weniger standardisierten Rastermaßen, die oft zu Kompatibilitätsproblemen oder erhöhter Komplexität in der Verdrahtung führen.
Konstruktionsmerkmale für maximale Zuverlässigkeit
Die SL 1X50G 2,54 – 50pol. Stiftleiste, gerade, RM 2,54 zeichnet sich durch eine Reihe von Konstruktionsmerkmalen aus, die ihre überlegene Leistung garantieren:
- Hohe Pinanzahl: Mit 50 Kontakten ermöglicht sie die Realisierung komplexer Schaltungen und die Anbindung einer großen Anzahl von Signalen.
- Standard-Rastermaß: Das 2,54 mm Rastermaß gewährleistet eine hohe Kompatibilität mit gängigen Steckverbindern und PCBs.
- Gerade Ausführung: Die gerade Pin-Anordnung vereinfacht die Montage und ermöglicht eine direkte Lötverbindung.
- Robuste Materialien: Gefertigt aus hochwertigen Kunststoffen und Metalllegierungen für Langlebigkeit und Korrosionsbeständigkeit.
- Hohe mechanische Stabilität: Die solide Bauweise sorgt für eine sichere und dauerhafte Verbindung, auch unter mechanischer Belastung.
- Optimale elektrische Eigenschaften: Entwickelt für geringen Übergangswiderstand und hohe Signalintegrität.
Technische Spezifikationen und Materialgüte
Die SL 1X50G 2,54 – 50pol. Stiftleiste, gerade, RM 2,54 ist präzise gefertigt, um den Anforderungen professioneller Anwendungen gerecht zu werden. Das verwendete Gehäusematerial ist in der Regel ein Hochtemperatur-Kunststoff, der eine hohe Dimensionsstabilität auch bei erhöhten Löttemperaturen gewährleistet und oft UL94-V0 klassifiziert ist, was für Brandschutzstandards wichtig ist. Die Stifte selbst bestehen aus einer Messinglegierung oder einem ähnlichen leitfähigen Metall, das oft mit einer Nickel- oder Zinnbeschichtung versehen ist, um Oxidation zu verhindern und eine optimale elektrische Leitfähigkeit über einen langen Zeitraum sicherzustellen. Die Beschichtung spielt eine entscheidende Rolle für die Korrosionsbeständigkeit und die Vermeidung von schlechten Kontakten durch Oberflächenverunreinigungen.
Einsatzmöglichkeiten und Synergien
Diese Stiftleiste ist ein unverzichtbarer Bestandteil in vielen Bereichen der modernen Elektronikentwicklung:
- Prototyping und Entwicklung: Ermöglicht schnelle und flexible Aufbau von Schaltungen für Tests und Validierungen.
- Industrielle Automatisierung: Ideal für Steuerungsplatinen, Sensorik-Anbindungen und Bussysteme.
- Embedded Systeme: Perfekt für die Verbindung von Mikrocontrollern mit Peripheriegeräten und Displays.
- Mess- und Prüftechnik: Dient als stabiler Anschluss für Messgeräte und Testadapter.
- DIY-Elektronikprojekte: Bietet Profi-Qualität für anspruchsvolle Hobby-Elektroniker.
Die Kombination mit passenden Buchsenleisten, Flachbandkabeln oder anderen Verbindungselementen mit einem Rastermaß von 2,54 mm ermöglicht die Schaffung modularer und erweiterbarer Systeme. Die gerade Ausführung erleichtert zudem das Einbau in Gehäuse oder auf Platinenlayouts, bei denen der Platz vertikal optimal genutzt werden soll.
Qualität und Präzision im Detail
Die sorgfältige Auswahl der Materialien und die präzise Fertigung der SL 1X50G 2,54 – 50pol. Stiftleiste, gerade, RM 2,54 stellen sicher, dass jede einzelne Lötstelle eine zuverlässige und reproduzierbare Verbindung darstellt. Die mechanische Festigkeit der einzelnen Pins gegen Biegen und Abbrechen ist ein weiteres Qualitätsmerkmal, das für die Langlebigkeit Ihrer elektrischen Installationen sorgt. Die elektrischen Eigenschaften, wie der geringe Übergangswiderstand, sind entscheidend für die Signalintegrität, insbesondere bei der Übertragung von Hochfrequenzsignalen oder empfindlichen Analogwerten. Eine gute Stiftleiste minimiert Signalverluste und Rauschen, was bei der Fehlersuche und Leistungsoptimierung von Schaltungen oft unterschätzt wird.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | SL 1X50G 2,54 – 50pol. Stiftleiste, gerade, RM 2,54 |
| Typ | Stiftleiste, einreihig |
| Anzahl der Pins | 50 |
| Rastermaß (RM) | 2,54 mm |
| Ausrichtung | Gerade |
| Gehäusematerial | Hochtemperatur-Kunststoff (oft UL94-V0 klassifiziert) |
| Kontaktmaterial | Messinglegierung mit Nickel-/Zinnbeschichtung |
| Lötverfahren-Kompatibilität | Geeignet für Wellenlöten und Handlöten |
| Einsatztemperatur (typisch) | -40°C bis +105°C (abhängig vom spezifischen Gehäusematerial) |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC |
| Spannungsfestigkeit | 1000 V AC/DC |
| Kontaktdichte | Hoch, ideal für platzsparende Anwendungen |
FAQ – Häufig gestellte Fragen zu SL 1X50G 2,54 – 50pol. Stiftleiste, gerade, RM 2,54
Kann ich die Stiftleiste auch für hohe Ströme verwenden?
Die SL 1X50G 2,54 – 50pol. Stiftleiste, gerade, RM 2,54 ist primär für Signalleitungen und moderate Stromstärken konzipiert. Die maximal zulässige Strombelastbarkeit pro Kontakt liegt typischerweise im Bereich von 1 bis 3 Ampere, abhängig von der spezifischen Ausführung und den Umgebungsbedingungen. Für Anwendungen mit sehr hohen Stromstärken sollten dedizierte Leistungskontakte oder dickere Leiterbahnen auf der Leiterplatte in Betracht gezogen werden.
Welche Art von Buchsenleisten passen zu dieser Stiftleiste?
Diese Stiftleiste passt zu jeder Buchsenleiste mit einem Rastermaß von 2,54 mm, die für eine einreihige Bestückung ausgelegt ist. Gängige Typen sind z.B. zweireihige Buchsenleisten, die über die 50 Pins der Stiftleiste hinweg kontaktiert werden können, oder spezielle einreihige Buchsenleisten.
Ist die Stiftleiste für automatisierte Lötprozesse geeignet?
Ja, die Stiftleiste ist für verschiedene Lötverfahren ausgelegt, einschließlich Wellenlöten, Reflow-Löten (sofern die PCB-Konstruktion dies zulässt) und manuelles Löten. Die Gehäusematerialien sind hitzebeständig, um den Löttemperaturen standzuhalten.
Wie beeinflusst das Rastermaß von 2,54 mm die Anwendung?
Das Rastermaß von 2,54 mm ist ein weltweit etablierter Standard, der eine hohe Kompatibilität mit einer breiten Palette von elektronischen Komponenten und Steckverbindern gewährleistet. Dies vereinfacht die Beschaffung von Zubehör und die Integration in bestehende Systeme erheblich.
Welche Vorteile bietet die gerade Ausrichtung der Pins?
Die gerade Ausrichtung der Pins erleichtert die Montage auf Leiterplatten, da sie einfach durch die vorgesehenen Bohrungen gesteckt und angelötet werden können. Dies ermöglicht auch eine kompakte Bauweise, insbesondere wenn die Stiftleiste senkrecht zur Leiterplatte montiert wird.
Kann die Stiftleiste in rauen Umgebungen eingesetzt werden?
Die Verwendung von hochwertigen Kunststoffen und korrosionsbeständigen Kontaktmaterialien verleiht der Stiftleiste eine gute Beständigkeit gegen Umwelteinflüsse. Für extrem raue Umgebungen, wie extreme Temperaturen, hohe Luftfeuchtigkeit oder aggressive Chemikalien, sind jedoch möglicherweise spezielle Ausführungen oder Schutzmaßnahmen erforderlich.
Bietet die Stiftleiste eine galvanische Trennung?
Nein, die SL 1X50G 2,54 – 50pol. Stiftleiste, gerade, RM 2,54 dient als rein mechanische und elektrische Verbindung. Eine galvanische Trennung wird durch sie allein nicht erreicht; dafür sind zusätzliche Komponenten wie Optokoppler oder Transformatoren notwendig.
