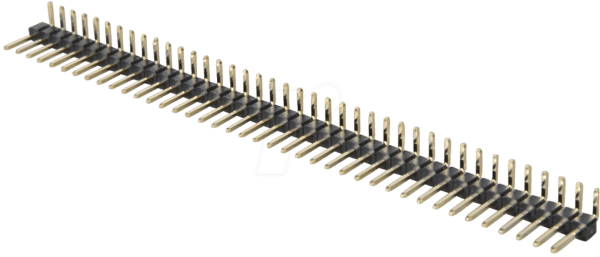

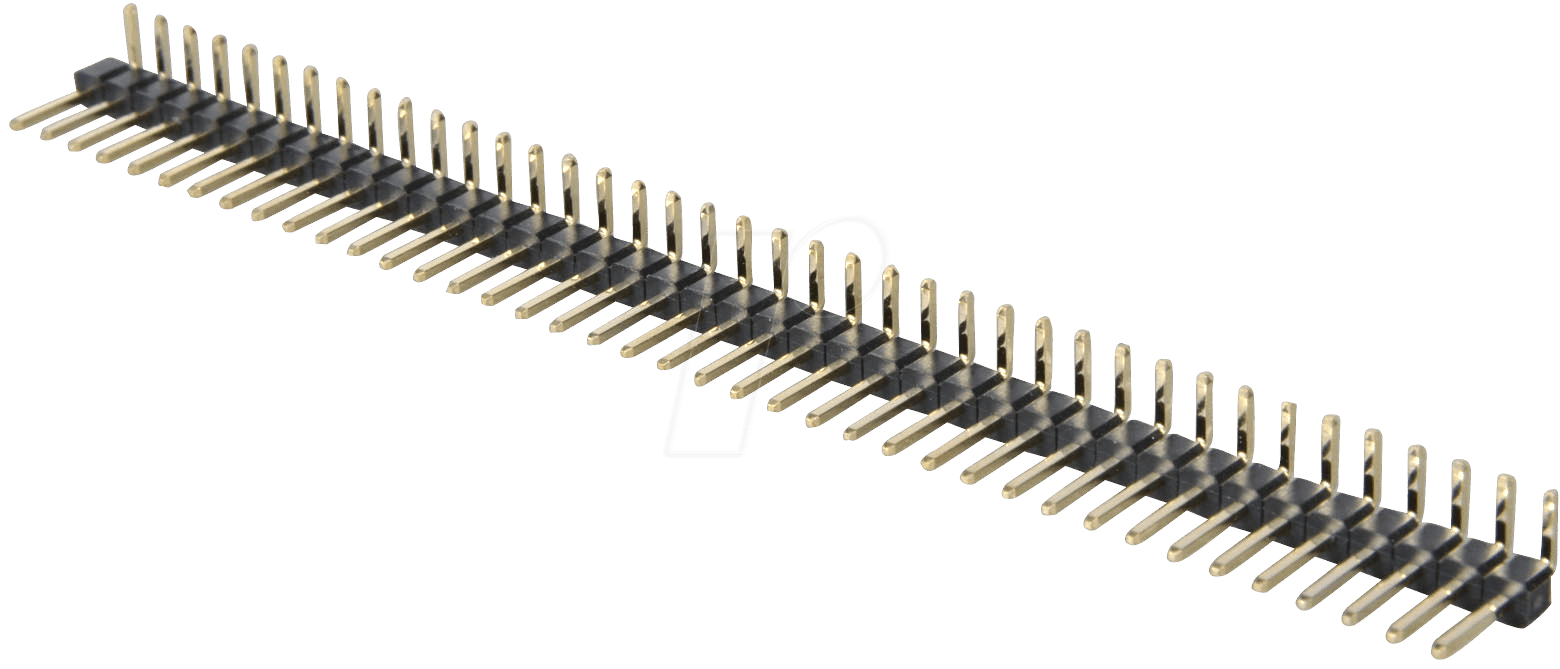

Perfekte Verbindung für Ihre Elektronikprojekte: SL 1X40W 2,54 – 40pol. Stiftleiste, gewinkelt, RM 2,54
Sie suchen nach einer zuverlässigen und präzisen Lösung für die Signalübertragung und Verbindungen in Ihren Elektronikentwicklungen? Die SL 1X40W 2,54 – 40pol. Stiftleiste, gewinkelt, RM 2,54 ist die Antwort für Ingenieure, Hobbyisten und Systemintegratoren, die Wert auf Langlebigkeit, Stabilität und einfache Handhabung legen. Diese Stiftleiste optimiert den Platz auf Ihrer Leiterplatte und ermöglicht eine saubere, geordnete Verkabelung.
Präzision und Vielseitigkeit für anspruchsvolle Anwendungen
Die SL 1X40W 2,54 – 40pol. Stiftleiste, gewinkelt, RM 2,54 zeichnet sich durch ihre herausragende Präzision aus. Mit einem Rastermaß von 2,54 mm und 40 Polen bietet sie eine hohe Kontaktdichte, die für kompakte Designs unerlässlich ist. Der gewinkelte Anschluss ermöglicht eine platzsparende und ergonomische Verdrahtung, insbesondere wenn Bauteile auf der gleichen Platine in unterschiedlichen Ebenen angeordnet werden müssen. Dies ist ein entscheidender Vorteil gegenüber geraden Stiftleisten, die oft mehr Platz beanspruchen und die Montage erschweren können.
Unerreichte Qualität und Langlebigkeit
Die Wahl des richtigen Verbindungselements kann den Unterschied zwischen einem funktionierenden und einem fehleranfälligen System ausmachen. Unsere SL 1X40W 2,54 – 40pol. Stiftleiste, gewinkelt, RM 2,54 ist aus hochwertigen Materialien gefertigt, die eine außergewöhnliche Beständigkeit gegen Korrosion und mechanische Beanspruchung gewährleisten. Dies garantiert eine langfristig stabile und zuverlässige elektrische Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen. Die präzise gefertigten Kontakte sorgen für einen geringen Übergangswiderstand, was für eine effiziente Signalübertragung essenziell ist und Leistungsverluste minimiert.
Optimierte Integration und einfache Handhabung
Die gewinkelte Bauform ist ein Kernmerkmal, das die Integration in Ihre spezifischen Schaltungsdesigns erheblich vereinfacht. Sie erlaubt es, Kabelstränge direkt von der Leiterplatte wegzuführen, was nicht nur die Verdrahtung übersichtlicher gestaltet, sondern auch die mechanische Belastung auf die Lötstellen reduziert. Dies ist besonders vorteilhaft in mobilen oder vibrationsbeanspruchten Anwendungen. Die standardisierte Pin-Belegung und das Rastermaß von 2,54 mm machen diese Stiftleiste kompatibel mit einer breiten Palette von Steckverbindern und Kabeln, was die Flexibilität Ihres Designs erhöht.
Technische Spezifikationen und Vorteile im Überblick
- Hohe Kontaktdichte: 40 Pole auf engstem Raum für maximale Effizienz.
- Gewinkelte Anschlussform: Platzsparend und ergonomisch für optimierte Verdrahtung.
- Standard-Rastermaß: 2,54 mm für breite Kompatibilität.
- Robuste Konstruktion: Gefertigt für Langlebigkeit und Zuverlässigkeit.
- Geringer Übergangswiderstand: Effiziente Signalübertragung.
- Vielseitige Anwendungsmöglichkeiten: Ideal für Prototypen, Serienfertigung und Systemintegration.
Produkt-Eigenschaften: SL 1X40W 2,54 – 40pol. Stiftleiste, gewinkelt, RM 2,54
| Eigenschaft | Beschreibung |
|---|---|
| Artikelbezeichnung | SL 1X40W 2,54 – 40pol. Stiftleiste, gewinkelt, RM 2,54 |
| Polzahl | 40 |
| Rastermaß (RM) | 2,54 mm |
| Bauform | Gewinkelt |
| Konfiguration | 1 Reihe (1×40) |
| Anschlussart | Lötfahnen / Stiftleiste für Durchsteckmontage (THT) |
| Gehäusematerial | Hochtemperatur-Kunststoff (thermisch beständig für Lötprozesse) |
| Kontaktmaterial | Verzinntes Messing (optimierte Leitfähigkeit und Korrosionsbeständigkeit) |
| Nennspannung | Konstruktionsabhängig, typischerweise für Signalanwendungen bis 250V AC/DC spezifiziert |
| Nennstrom | Konstruktionsabhängig, typischerweise bis 3A pro Kontakt (abhängig von Leiterbahn und Umgebungstemperatur) |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch für Standard-Kunststoffe und Kontaktmaterialien) |
| Einsatzgebiet | Signalübertragung, Datenbusse, Stromversorgungsverteilung auf Leiterplatten, Schnittstellenkonfigurationen, Steuerungs- und Automatisierungstechnik. |
Anwendungsfelder: Wo die SL 1X40W 2,54 glänzt
Die SL 1X40W 2,54 – 40pol. Stiftleiste, gewinkelt, RM 2,54 ist ein fundamentaler Baustein für eine Vielzahl von elektronischen Systemen. Ihre Robustheit und Präzision machen sie zur idealen Wahl für:
- Embedded Systems und Mikrocontroller-Projekte: Perfekt für die Anbindung von Peripheriegeräten, Sensoren und Displays an Hauptplatinen wie Arduino, Raspberry Pi und industrielle Steuerungen.
- Industrielle Automatisierung: Zuverlässige Verbindungen in Steuerungsschränken, Sensorik und Aktuatorik, wo Robustheit und einfache Wartung entscheidend sind.
- Prototyping und Entwicklung: Ermöglicht schnelle und flexible Verbindungen beim Testen und Debuggen neuer Schaltungen.
- Audio- und Videotechnik: Zur Signalübertragung in professionellen AV-Geräten und Studiotechnik.
- Test- und Messgeräte: Gewährleistet stabile und reproduzierbare Messergebnisse durch zuverlässige Verbindungen.
- Stromversorgungsverteilung: Kann für die Verteilung von niedrigen bis mittleren Spannungen und Strömen auf Platinen eingesetzt werden.
Die Vorteile der gewinkelten Bauform
Im Gegensatz zu geraden Stiftleisten bietet die gewinkelte Ausführung signifikante Vorteile in Bezug auf die Platzierung und Verkabelung. Sie ermöglicht eine orthogonale Ausrichtung des Kabelanschlusses zur Leiterplatte, was besonders in Gehäusen mit begrenztem vertikalem Raum von unschätzbarem Wert ist. Dies erleichtert das Kabelmanagement und verhindert unerwünschte Biegebelastungen auf die Kabelenden, die zu Ermüdungsbrüchen führen könnten. Ingenieure schätzen die gesteigerte Flexibilität bei der Leiterplattenlayout-Gestaltung und die verbesserte Zugänglichkeit der Anschlüsse für Wartungszwecke.
Qualität, der Sie vertrauen können
Bei Lan.de legen wir größten Wert auf die Qualität der von uns angebotenen Komponenten. Die SL 1X40W 2,54 – 40pol. Stiftleiste, gewinkelt, RM 2,54 wird aus Materialien gefertigt, die strengen Qualitätskontrollen unterliegen. Das Gehäusematerial ist so gewählt, dass es hohen Löttemperaturen standhält und eine langfristige Stabilität gewährleistet. Die Kontaktflächen sind für eine optimale Leitfähigkeit und Korrosionsbeständigkeit ausgelegt, was die Lebensdauer Ihrer elektronischen Geräte maßgeblich beeinflusst. Dies ist ein entscheidender Faktor, der sie von minderwertigen Alternativen abhebt.
FAQ – Häufig gestellte Fragen zu SL 1X40W 2,54 – 40pol. Stiftleiste, gewinkelt, RM 2,54
Was bedeutet das Rastermaß RM 2,54?
Das Rastermaß (RM) von 2,54 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Dies ist ein internationaler Standard für viele Steckverbinder und Leiterplattenschaltungen, der eine hohe Kompatibilität mit einer breiten Palette von Zubehör und Bauteilen sicherstellt.
Für welche Art von Lötverfahren ist diese Stiftleiste geeignet?
Diese Stiftleiste ist für die Durchsteckmontage (THT – Through-Hole Technology) konzipiert und kann sowohl durch Wellenlöten als auch durch manuelles Löten verarbeitet werden. Das Gehäusematerial ist temperaturstabil für gängige Lötprozesse.
Kann ich diese Stiftleiste für Hochfrequenzanwendungen verwenden?
Für reine Hochfrequenzanwendungen mit sehr hohen Frequenzen und spezifischen Impedanzanforderungen sind spezielle HF-Steckverbinder oft besser geeignet. Diese Stiftleiste ist jedoch hervorragend für allgemeine Signal- und Datenübertragungen im niedrigeren bis mittleren Frequenzbereich geeignet.
Welche maximale Stromstärke kann ein einzelner Kontakt aushalten?
Die typische Nennstromstärke für eine 2,54 mm Stiftleiste liegt bei etwa 3 Ampere pro Kontakt. Dies kann jedoch je nach Leiterbahnbreite auf der Platine, Umgebungstemperatur und der genauen Ausführung des Steckverbinders variieren. Für höhere Strombelastungen sind dickere Leiterbahnen oder spezialisierte Steckverbinder notwendig.
Wie kann die gewinkelte Bauform die Montage erleichtern?
Die gewinkelte Bauform ermöglicht es, Kabel von der Leiterplatte wegzuführen, anstatt senkrecht herausragen zu lassen. Dies spart vertikalen Bauraum und erleichtert das Anbringen von Kabelbindern oder die Führung von Kabelbäumen, was zu einer organisierteren und mechanisch stabileren Verkabelung führt.
Wie reinige ich die Stiftleiste am besten?
Für die Reinigung empfehlen wir die Verwendung von Isopropanol (IPA) und einem weichen, fusselfreien Tuch oder einer Bürste. Vermeiden Sie aggressive Lösungsmittel, die das Kunststoffgehäuse oder die Kontakte beschädigen könnten. Stellen Sie sicher, dass die Stiftleiste vollständig trocken ist, bevor sie wieder mit Strom versorgt wird.
Bieten Sie auch passende Gegenstecker für diese Stiftleiste an?
Ja, wir bieten eine breite Palette von passenden Gegensteckern und Kabeln an, die mit dem 2,54 mm Rastermaß kompatibel sind. Bitte konsultieren Sie unsere Kategorie für Steckverbinder und Kabel, um die idealen Ergänzungen für Ihre Anwendung zu finden.
