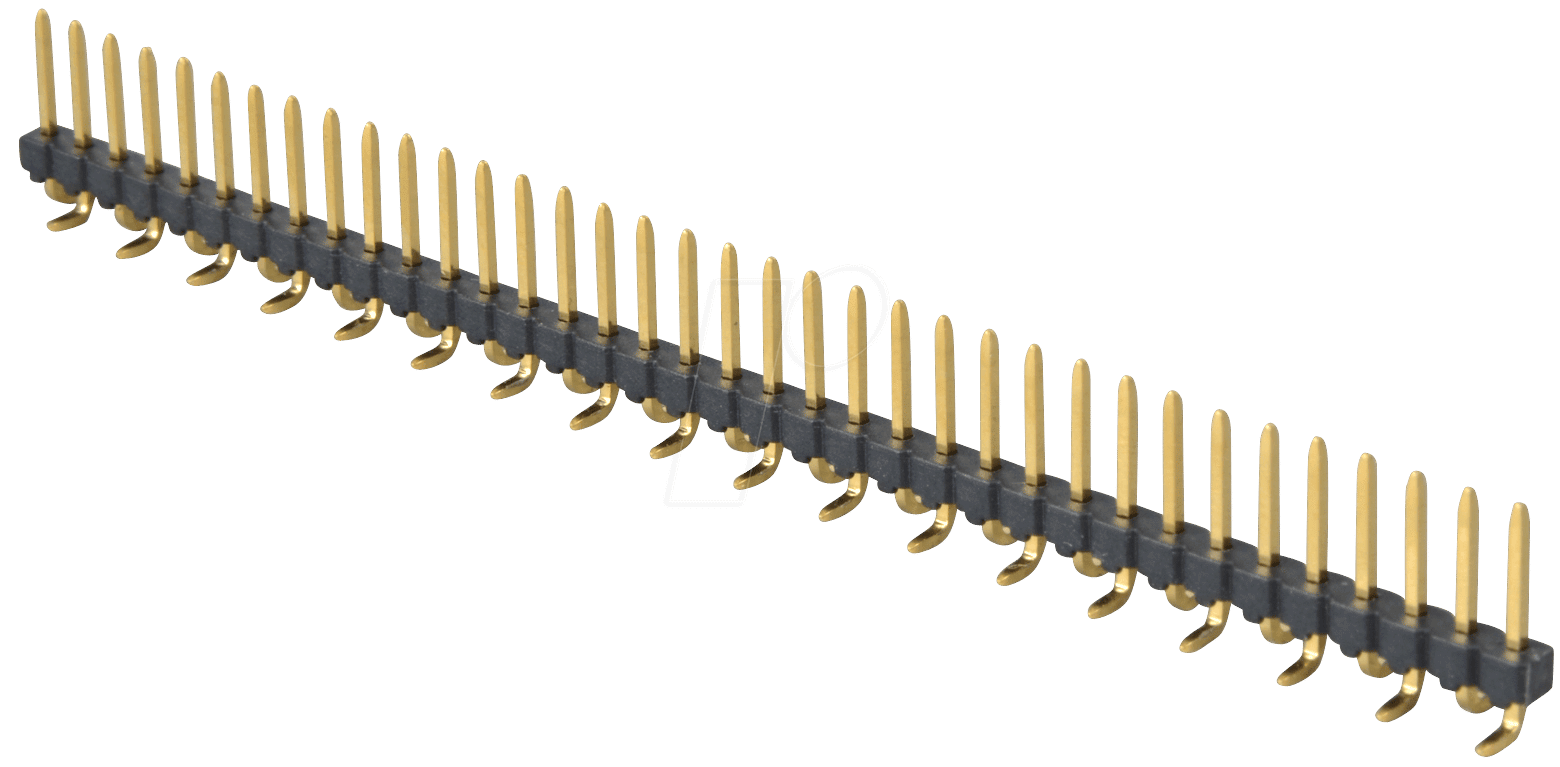

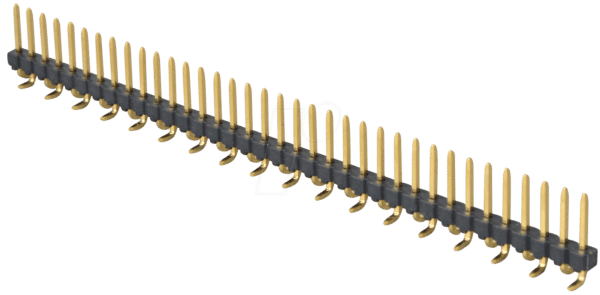

SL 1X36G SMD2,54 – 36-pol. SMD-Stiftleiste, gerade, RM 2,54: Präzision für anspruchsvolle Schaltungsdesigns
Die SL 1X36G SMD2,54 ist die definitive Lösung für Entwickler und Ingenieure, die eine zuverlässige und präzise Verbindungskomponente für SMD-basierte Schaltungen benötigen. Diese 36-polige, gerade Stiftleiste mit einem Rastermaß von 2,54 mm überwindet die Limitierungen herkömmlicher Durchsteckbauteile und bietet eine optimierte Lösung für moderne Leiterplattenlayouts, bei denen Platz und Leistungsfähigkeit im Vordergrund stehen.
Maximale Effizienz durch SMD-Integration
Die Oberflächenmontage (SMD) Technologie der SL 1X36G ermöglicht eine signifikant höhere Integrationsdichte auf Leiterplatten im Vergleich zu älteren Through-Hole-Technologien. Dies führt zu kleineren und kompakteren Geräten, was gerade in der heutigen Elektronikentwicklung ein entscheidender Faktor ist. Die präzise Ausrichtung der Pins und die hohe Qualität der Lötstellenverbindung gewährleisten eine herausragende Signalintegrität und reduzieren das Risiko von Verbindungsproblemen, die bei weniger fortschrittlichen Lösungen auftreten können. Die gerade Ausführung ist speziell für Anwendungen konzipiert, bei denen eine lineare Verbindung erforderlich ist, und erlaubt eine optimale Nutzung des verfügbaren Bauraumprofils auf der Platine.
Überragende Leistung und Zuverlässigkeit
Die SL 1X36G SMD2,54 setzt neue Maßstäbe in Bezug auf Zuverlässigkeit und Leistungsfähigkeit. Die sorgfältige Materialauswahl und die präzise Fertigung garantieren eine exzellente elektrische Leitfähigkeit und mechanische Stabilität. Dies sind essenzielle Eigenschaften, um den Anforderungen moderner Elektroniksysteme gerecht zu werden, die oft unter extremen Bedingungen betrieben werden.
- Hohe Strombelastbarkeit: Die Konstruktion ist für eine zuverlässige Stromübertragung ausgelegt, was sie für eine Vielzahl von Anwendungen geeignet macht, von Low-Power-Sensoren bis hin zu leistungsintensiven Steuerungsmodulen.
- Chemische Beständigkeit: Die verwendeten Materialien bieten eine hohe Resistenz gegenüber gängigen Lötflussmitteln und Reinigungschemikalien, was den Prozess nach der Montage vereinfacht und die Langlebigkeit erhöht.
- Temperaturbeständigkeit: Entwickelt, um Temperaturschwankungen standzuhalten, was für den Einsatz in variablen Umgebungsbedingungen unerlässlich ist.
- Präzise Kontaktoberflächen: Die Kontaktflächen sind optimiert, um einen geringen Übergangswiderstand zu gewährleisten und so Signalverluste zu minimieren.
Detaillierte Spezifikationen und Konstruktionsmerkmale
Die SL 1X36G SMD2,54 zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur bevorzugten Wahl für anspruchsvolle Entwicklungen machen. Das Rastermaß von 2,54 mm ist ein Industriestandard, der eine hohe Kompatibilität mit einer breiten Palette von Steckverbindern gewährleistet. Die Anzahl von 36 Pins auf einer einzelnen Reihe bietet eine hohe Anschlussdichte auf minimaler Fläche.
Gehäuse und Materialtechnologie
Das Gehäusematerial der SL 1X36G SMD2,54 ist sorgfältig ausgewählt, um sowohl thermischen als auch mechanischen Belastungen standzuhalten. Hochtemperatur-thermoplastische Kunststoffe kommen typischerweise zum Einsatz, die eine ausgezeichnete Dimensionsstabilität auch bei erhöhten Temperaturen während des Lötprozesses aufweisen. Dies verhindert Verzug und gewährleistet die Integrität der gesamten Baugruppe. Die Pin-Kontakte selbst bestehen aus einer hochleitfähigen Legierung, die mit einer Schutzschicht versehen ist, um Korrosion vorzubeugen und eine dauerhaft niedrige Übergangsimpedanz zu garantieren.
Anschlussgeometrie und Lötverfahren
Die gerade Ausführung der SL 1X36G SMD2,54 ist optimiert für die automatisierte Bestückung mittels Pick-and-Place-Maschinen. Die Geometrie der Lötfüße ist präzise auf die Anforderungen des Reflow-Lötens abgestimmt, was eine starke und zuverlässige Verbindung zur Leiterplatte sicherstellt. Die durchgängige Länge der Pins sorgt für eine gleichmäßige Wärmeverteilung während des Lötens und eine konsistente Lötstellenbildung.
Anwendungsbereiche und Integration
Diese SMD-Stiftleiste ist prädestiniert für den Einsatz in einer Vielzahl von elektronischen Geräten, darunter:
- Industrielle Automatisierung: Zur Signalübertragung und Datenkommunikation in Steuerungs- und Überwachungssystemen.
- Telekommunikation: In Basisstationen, Routern und Netzwerkkomponenten zur flexiblen Konfiguration und Wartung.
- Medizintechnik: In Diagnosegeräten und lebenserhaltenden Systemen, wo höchste Zuverlässigkeit unerlässlich ist.
- Automobilindustrie: In Steuergeräten und Infotainmentsystemen, die robusten und kompakten Verbindungen bedürfen.
- Verbraucherelektronik: In Computern, Peripheriegeräten und Haushaltsgeräten zur flexiblen Schnittstellenanbindung.
Produkt-Eigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | SMD-Stiftleiste |
| Modellnummer | SL 1X36G SMD2,54 |
| Polzahl | 36 |
| Rastermaß | 2,54 mm |
| Ausrichtung | Gerade |
| Montageart | Oberflächenmontage (SMD) |
| Gehäusematerial | Hochtemperatur-Thermoplast mit guter Dimensionsstabilität beim Lötprozess. Bietet hervorragende Isoliereigenschaften und mechanische Festigkeit. |
| Kontaktmaterial | Kupferlegierung mit hochleitfähiger Oberflächenveredelung für geringen Übergangswiderstand und Korrosionsschutz. |
| Lötverfahren-Kompatibilität | Optimiert für Reflow-Lötprozesse, sowohl für bleihaltige als auch bleifreie Lote. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +125°C, abhängig vom spezifischen Gehäusematerial und der Anwendungsumgebung. Bietet Stabilität über einen breiten Temperaturbereich. |
| Isolationsspannung | Die Isolationsspannung wird durch die Geometrie und das Isoliermaterial bestimmt. Spezifikationen reichen oft von mehreren hundert Volt bis über 1000 Volt AC/DC, abhängig von den genauen Abmessungen und dem Anwendungsstandard. |
| Einsatzbereiche | Industrielle Steuerung, Telekommunikation, Medizintechnik, Automobil, Consumer Electronics, Prototyping und Entwicklungsboards. |
Häufig gestellte Fragen (FAQ) zu SL 1X36G SMD2,54 – 36-pol.-SMD-Stiftleiste, gerade, RM 2,54
Kann diese Stiftleiste mit manuellen Lötverfahren verwendet werden?
Obwohl die SL 1X36G SMD2,54 primär für automatisierte Reflow-Lötprozesse optimiert ist, kann sie unter bestimmten Umständen auch mit manuellen Lötmethoden verbunden werden. Hierbei ist äußerste Sorgfalt geboten, um eine gleichmäßige Lötverbindung ohne übermäßige Hitzeeinwirkung oder Kurzschlüsse zu gewährleisten. Für optimale Ergebnisse und maximale Zuverlässigkeit wird die Verwendung von Reflow-Löttechnik empfohlen.
Welche Art von Steckverbindern ist mit dieser Stiftleiste kompatibel?
Mit ihrem Rastermaß von 2,54 mm ist die SL 1X36G SMD2,54 kompatibel mit einer breiten Palette von Gegensteckern, die dieses Standardmaß verwenden. Dazu gehören beispielsweise Buchsenleisten, Flachbandkabeladapter oder auch kundenspezifische Steckverbinderlösungen, die für das 2,54 mm Raster ausgelegt sind.
Ist die Stiftleiste für hohe Stromstärken geeignet?
Die Strombelastbarkeit einer Stiftleiste hängt von verschiedenen Faktoren ab, einschließlich des Leiterbahndesigns auf der Leiterplatte und der Art des Gegensteckers. Die SL 1X36G SMD2,54 ist für gängige Signal- und moderate Leistungsanwendungen ausgelegt. Für Anwendungen mit sehr hohen Stromstärken sollten immer die spezifischen Belastungsgrenzen des verwendeten Stecksystems und der Leiterbahnen beachtet und gegebenenfalls dedizierte Hochstromlösungen geprüft werden.
Wie wird die mechanische Stabilität der SMD-Verbindung gewährleistet?
Die mechanische Stabilität wird durch die präzise Geometrie der Lötfüße und die Qualität des Lötprozesses gewährleistet. Eine korrekte Benetzung der Lötfläche und ausreichend starke Lötstellen sind entscheidend. Darüber hinaus können zusätzliche Befestigungselemente oder Klebstoffe, je nach Anwendungsanforderungen und mechanischer Belastung, zur weiteren Stabilisierung der Baugruppe eingesetzt werden.
Ist die Stiftleiste in unterschiedlichen Längen erhältlich?
Die SL 1X36G SMD2,54 wird in der hier beschriebenen Konfiguration angeboten. Für spezifische Längenanforderungen oder alternative Pin-Konfigurationen müsste das Produktportfolio des Herstellers geprüft werden, um gegebenenfalls modifizierte Varianten oder alternative Baureihen zu finden.
Was sind die Vorteile der Oberflächenmontage (SMD) gegenüber Durchsteckmontage (THT) bei dieser Stiftleiste?
Die Oberflächenmontage ermöglicht eine deutlich höhere Packungsdichte auf der Leiterplatte, was zu kleineren und leichteren Geräten führt. Zudem entfällt das Durchbohren der Leiterplatte, was den Herstellungsprozess vereinfacht und die Integrität der Leiterplatte verbessert. Die automatische Bestückung mit SMD-Bauteilen ist effizienter und kostengünstiger für die Massenproduktion.
