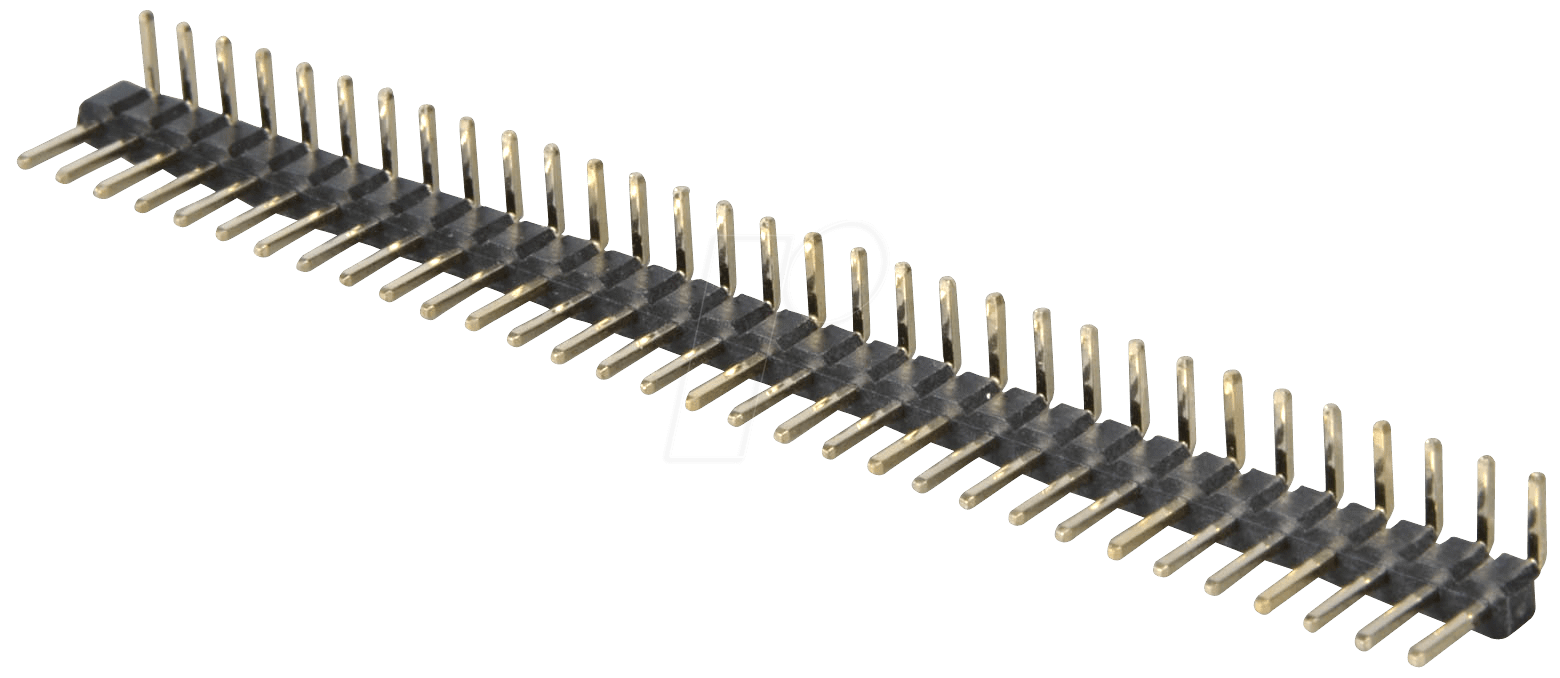

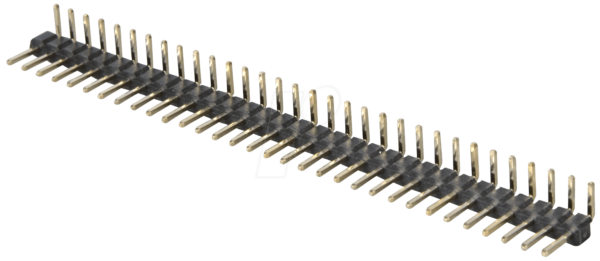

SL 1X32W 2,00 – 32-polige Stiftleiste, gewinkelt, RM 2,00: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Sie benötigen eine zuverlässige und platzsparende Lösung für die Signalübertragung und Verbindungen in Ihren elektronischen Schaltungen? Die SL 1X32W 2,00 – 32-polige Stiftleiste, gewinkelt, RM 2,00 bietet eine robuste und präzise Möglichkeit, bis zu 32 Signale auf engstem Raum sicher zu führen. Entwickelt für Ingenieure, Entwickler und Maker, die Wert auf Qualität und Langlebigkeit legen, minimiert dieses Bauteil potenzielle Fehlerquellen und vereinfacht den Aufbau komplexer Systeme.
Überlegene Konnektivität und Montagekomfort
Die gewinkelte Bauform der SL 1X32W 2,00 Stiftleiste ermöglicht eine intelligente Raumnutzung auf Leiterplatten. Insbesondere in Gehäusen mit geringer Höhe oder wenn eine vertikale Ausrichtung der Komponenten erforderlich ist, spielt dieses Design seine Stärken aus. Im Gegensatz zu geraden Stiftleisten, die oft mehr Platz in der Tiefe benötigen, erlaubt die 90-Grad-Winkelung eine kompaktere Bestückung und erleichtert die Verkabelung in beengten Verhältnissen. Die präzise gefertigten Stifte mit einem Rastermaß von 2,00 mm garantieren eine sichere und wackelfreie Verbindung, die für empfindliche elektronische Geräte unerlässlich ist. Die gesteigerte Kontaktfläche und die stabile Ausführung sorgen für eine überlegene elektrische Leitfähigkeit und mechanische Belastbarkeit im Vergleich zu einfachen Steckverbindern.
Hervorragende Eigenschaften für anspruchsvolle Anwendungen
Die SL 1X32W 2,00 – 32-polige Stiftleiste, gewinkelt, RM 2,00 zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur optimalen Wahl für professionelle Anwendungen machen:
- Hohe Pin-Dichte: 32 Pins auf kleinstem Raum (RM 2,00) ermöglichen die Übertragung zahlreicher Signale ohne Kompromisse bei der Größe.
- Gewinkelte Montage: Ideal für platzsparende Designs und vertikale Anschlusskonfigurationen, was die Integration in kompakte Gehäuse vereinfacht.
- Robustes Material: Gefertigt aus hochwertigen Kunststoffen und Metalllegierungen für Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen.
- Präzise Fertigung: Garantierte Passgenauigkeit der Stifte für zuverlässige und sichere Steckverbindungen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von elektronischen Geräten, von Industriesteuerungen bis hin zu Prototypenentwicklungen.
- Vereinfachte Verdrahtung: Die klare Struktur erleichtert die Fehlersuche und Wartung von Schaltungen.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Anzahl der Pins | 32 |
| Anschlussart | Stiftleiste |
| Bauform | Gewinkelt (90°) |
| Rastermaß (Pitch) | 2,00 mm |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff, UL94-V0 klassifiziert für Flammschutz. Bietet ausgezeichnete elektrische Isolation und mechanische Stabilität bei unterschiedlichen Umgebungstemperaturen. |
| Kontaktmaterial | Vergoldetes Kupfer oder eine vergleichbare Legierung für optimale Leitfähigkeit und Korrosionsbeständigkeit. Die Goldbeschichtung minimiert den Übergangswiderstand und gewährleistet langfristige Zuverlässigkeit auch unter anspruchsvollen Bedingungen. |
| Betriebstemperatur | -40°C bis +105°C. Ermöglicht den Einsatz in einer Vielzahl von Umgebungen, von kalten Lagerhallen bis zu wärmeren, geschlossenen Systemen. |
| Isolationswiderstand | ≥ 1000 MΩ bei 500 V DC. Ein hoher Isolationswiderstand gewährleistet die Trennung von Signalwegen und verhindert unerwünschte Leckströme. |
| Einsatzgebiete | Leiterplattenverkabelung, Signalübertragung, Datenkommunikation, Steuerungstechnik, Embedded Systems, Messtechnik, Prototypenbau und IoT-Anwendungen. |
Anwendungsgebiete und technische Vorteile
Die SL 1X32W 2,00 – 32-polige Stiftleiste, gewinkelt, RM 2,00 ist ein essenzielles Bauteil in einer Vielzahl von elektronischen Systemen. Ihre primäre Funktion ist die Bereitstellung einer robusten und zuverlässigen Schnittstelle für die Signalübertragung zwischen verschiedenen Baugruppen oder Modulen. Die 32 Anschlusspunkte, kombiniert mit dem engen Rastermaß von 2,00 mm, erlauben die gleichzeitige Übertragung einer großen Anzahl von Daten- oder Steuersignalen auf kleinstem Raum. Dies ist besonders vorteilhaft bei der Entwicklung kompakter elektronischer Geräte, wo jeder Millimeter zählt.
Die gewinkelte Ausführung spielt eine entscheidende Rolle bei der Optimierung des Layouts von Leiterplatten und der Verkabelung. Sie ermöglicht eine 90-Grad-Drehung der Signalrichtung, was ideal ist, um Kabelstränge von der Hauptplatine wegzuführen oder um eine platzsparende vertikale Montage von Komponenten zu realisieren. Dies ist eine häufige Anforderung in Gehäusen mit geringer Höhe oder in Systemen, bei denen die horizontale Fläche begrenzt ist. Die präzise gefertigten Stifte gewährleisten eine sichere mechanische Verriegelung und einen geringen elektrischen Übergangswiderstand, was für die Signalintegrität unerlässlich ist.
Die Wahl hochwertiger Materialien, wie die thermoplastischen Kunststoffe mit UL94-V0-Flammschutzeigenschaften und die vergoldeten Kontakte, unterstreicht die Zuverlässigkeit und Langlebigkeit des Produkts. Diese Spezifikationen sind entscheidend für Anwendungen, die hohe Anforderungen an Sicherheit, thermische Stabilität und Beständigkeit gegenüber Umwelteinflüssen stellen. Die goldene Beschichtung schützt die Kontaktflächen vor Oxidation und Korrosion, was eine stabile elektrische Verbindung über die gesamte Lebensdauer des Geräts sicherstellt. Dies ist besonders wichtig in Umgebungen mit hoher Luftfeuchtigkeit oder aggressiven chemischen Dämpfen.
In der Automatisierungstechnik beispielsweise ermöglicht die SL 1X32W 2,00 die Anbindung von Sensoren, Aktoren oder Steuermodulen an eine zentrale Steuereinheit. In der Messtechnik kann sie zur Signalaufbereitung und -weiterleitung von Messgeräten genutzt werden. Für Embedded-Systeme und IoT-Geräte bietet sie eine flexible Schnittstelle zur Integration von Peripheriegeräten oder zur Programmierung und Diagnose. Die hohe Pin-Dichte in Verbindung mit dem engen Rastermaß ist auch für die Entwicklung von Speichererweiterungen, Display-Anbindungen oder Kommunikationsschnittstellen von großer Bedeutung.
Die Montagefreundlichkeit, die durch die präzise Toleranz der Stifte und die klare Struktur des Gehäuses gegeben ist, reduziert den Aufwand bei der Bestückung von Leiterplatten und bei der Fehlersuche. Dies spart Zeit und Kosten im Entwicklungsprozess und in der Produktion. Ingenieure und Techniker schätzen die Zuverlässigkeit und die Leistungsfähigkeit dieser Komponente, da sie dazu beiträgt, die Robustheit und Funktionalität der Endprodukte zu gewährleisten.
FAQ – Häufig gestellte Fragen zu SL 1X32W 2,00 – 32pol. Stiftleiste, gewinkelt, RM 2,00
Ist die SL 1X32W 2,00 Stiftleiste für den Einsatz in industriellen Umgebungen geeignet?
Ja, die SL 1X32W 2,00 ist aufgrund ihrer robusten Bauweise, des hochwertigen Gehäusematerials (UL94-V0) und der korrosionsbeständigen Kontakte sehr gut für den Einsatz in industriellen Umgebungen geeignet, die oft höhere Anforderungen an Langlebigkeit und Zuverlässigkeit stellen.
Welche Vorteile bietet die gewinkelte Bauform gegenüber einer geraden Stiftleiste?
Die gewinkelte Bauform ermöglicht eine platzsparende Montage auf der Leiterplatte und eine optimierte Kabelführung, insbesondere in Gehäusen mit begrenztem Raum. Sie erlaubt eine 90-Grad-Drehung der Signalrichtung, was die Integration in vertikale oder kompakte Designs erleichtert.
Wie wird die Signalintegrität bei so vielen Pins auf engstem Raum gewährleistet?
Die präzise Fertigung der Stifte mit einem Rastermaß von 2,00 mm sorgt für eine sichere mechanische Verbindung und minimiert elektrische Interferenzen. Die hochwertige Materialwahl und die Isolationseigenschaften des Gehäuses tragen zusätzlich zur Aufrechterhaltung der Signalintegrität bei.
Ist diese Stiftleiste für hohe Temperaturen ausgelegt?
Die SL 1X32W 2,00 ist für einen Betriebstemperaturbereich von -40°C bis +105°C spezifiziert. Dies ermöglicht ihren Einsatz in einer Vielzahl von Umgebungen, auch bei erhöhten Temperaturen.
Kann die SL 1X32W 2,00 mit verschiedenen Steckertypen kombiniert werden?
Die SL 1X32W 2,00 ist als Stiftleiste konzipiert. Sie lässt sich typischerweise mit passenden Buchsenleisten mit einem Rastermaß von 2,00 mm kombinieren, die über entsprechende Gegenkontakte verfügen. Die genaue Kompatibilität hängt vom spezifischen Buchsenleisten-Design ab.
Welchen Informationsgewinn bieten die technischen Daten wie „Isolationswiderstand“?
Der hohe Isolationswiderstand von ≥ 1000 MΩ bei 500 V DC ist ein Indikator für die exzellente elektrische Trennung zwischen den einzelnen Leitern. Dies minimiert das Risiko von unerwünschten Leckströmen und Übersprechen zwischen benachbarten Signalen, was für die Zuverlässigkeit komplexer Schaltungen entscheidend ist.
Ist die Stiftleiste für automatische Bestückungsmaschinen geeignet?
Die präzise Fertigung und die standardisierten Abmessungen der SL 1X32W 2,00 Stiftleiste machen sie in der Regel gut für den Einsatz in automatischen Bestückungsprozessen geeignet, sofern die Maschine für ein Rastermaß von 2,00 mm und gewinkelte Bauteile konfiguriert ist.
