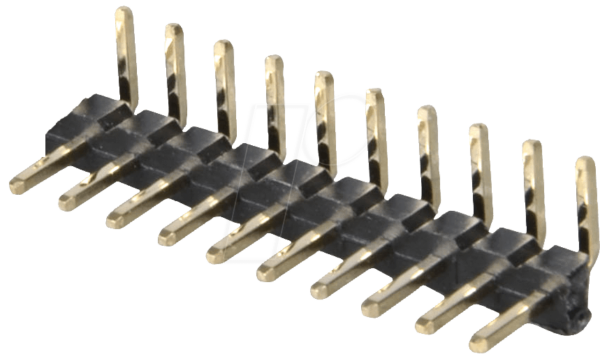

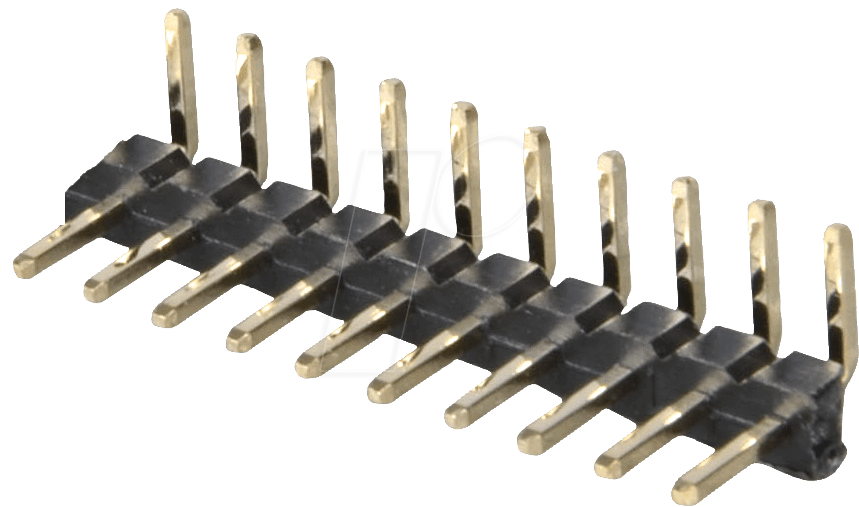

Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte
Suchen Sie nach einer robusten und präzisen Lösung zur Verdrahtung von elektronischen Komponenten, insbesondere wenn Platzbeschränkungen oder spezifische Montageanforderungen bestehen? Die SL 1X10W 2,00 – 10pol. Stiftleiste, gewinkelt, RM 2,00 ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die auf zuverlässige und platzsparende Steckverbindungen angewiesen sind. Diese gewinkelte Stiftleiste mit einem Rastermaß von 2,00 mm bietet eine exzellente Funktionalität für anspruchsvolle Anwendungen.
Optimale Ausrichtung und platzsparende Montage
Die gewinkelte Bauform der SL 1X10W 2,00 – 10pol. Stiftleiste ist ein entscheidendes Merkmal, das sie von geraden Steckverbindern unterscheidet. Sie ermöglicht eine effiziente Nutzung des verfügbaren Raumes auf der Leiterplatte und erleichtert das Routing von Kabeln, insbesondere in Gehäusen mit geringer Tiefe oder bei beengten Einbauverhältnissen. Die präzise 90-Grad-Winkelung sorgt für eine saubere und geordnete Kabelführung, was die Montage vereinfacht und die Zuverlässigkeit der gesamten Schaltung erhöht.
Überlegene Konnektivität und Zuverlässigkeit
Im Vergleich zu Standardlösungen, die oft auf weniger spezifische Anwendungen ausgelegt sind, bietet die SL 1X10W 2,00 – 10pol. Stiftleiste eine optimierte Leistung durch ihr geringes Rastermaß von 2,00 mm. Dieses kompakte Design ermöglicht eine höhere Pin-Dichte auf kleinem Raum, was für die Miniaturisierung elektronischer Geräte unerlässlich ist. Die stabile Konstruktion und die präzise gefertigten Kontakte gewährleisten eine sichere und langlebige Verbindung, die Signalintegrität über lange Zeiträume aufrechterhält und das Risiko von Fehlfunktionen minimiert.
Vorteile der SL 1X10W 2,00 – 10pol. Stiftleiste, gewinkelt, RM 2,00
- Platzsparende Konstruktion: Das geringe Rastermaß von 2,00 mm und die gewinkelte Bauform ermöglichen eine optimale Raumausnutzung auf Leiterplatten und in Gehäusen.
- Verbesserte Kabelführung: Die 90-Grad-Winkelung erleichtert das Routing und die Organisation von Kabeln, was die Montage und Wartung vereinfacht.
- Hohe Pin-Dichte: Ermöglicht die Integration einer größeren Anzahl von Verbindungen auf begrenztem Raum, ideal für kompakte Designs.
- Robuste und langlebige Kontakte: Gewährleistet eine sichere und stabile elektrische Verbindung mit hoher Signalintegrität.
- Präzise Fertigung: Sorgt für exakte Passform und zuverlässige Funktionalität in anspruchsvollen elektronischen Systemen.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für Prototyping, industrielle Steuerungen, Consumer Electronics und viele andere Bereiche.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Detail |
|---|---|
| Produktbezeichnung | SL 1X10W 2,00 – 10pol. Stiftleiste, gewinkelt, RM 2,00 |
| Polzahl | 10 Pins |
| Rastermaß (RM) | 2,00 mm |
| Bauform | Gewinkelt (90 Grad) |
| Typ | Einreihig (1×10) |
| Anschlussart | Stiftleiste (Header) |
| Gehäusematerial | Hochwertiger, hitzebeständiger Thermoplast für Langlebigkeit und Zuverlässigkeit unter verschiedenen Temperaturbedingungen. Bietet gute elektrische Isolationseigenschaften. |
| Kontaktmaterial | Phosphorbronze mit einer vergoldeten oder verzinnten Oberfläche. Diese Legierung bietet eine gute elektrische Leitfähigkeit, mechanische Festigkeit und Korrosionsbeständigkeit, was eine stabile Verbindung über die Zeit sicherstellt. Die Oberflächenveredelung verbessert die Kontaktleistung und verhindert Oxidation. |
| Elektrische Nennwerte | Konzipiert für Standard-Elektronikspannungen und -ströme, wie sie typischerweise in Niederspannungsanwendungen vorkommen. Spezifische Grenzwerte hängen vom jeweiligen Anwendungsfall und der Umgebungsbelastung ab. |
| Betriebstemperatur | Breiter Temperaturbereich, der typisch für elektronische Steckverbinder ist, um den Einsatz in diversen Umgebungen zu ermöglichen. Dies umfasst in der Regel Temperaturen von -40°C bis +85°C oder höher, abhängig von den Materialspezifikationen. |
| Montage auf Leiterplatte | Geeignet für standardmäßige Durchsteckmontage (Through-Hole Technology – THT) mit Lötverbindung. Die gewinkelte Ausführung ermöglicht die Montage auf der Ober- oder Unterseite der Leiterplatte zur Optimierung des Kabelmanagements. |
| Anwendungsbereiche | Ideal für industrielle Steuerungsgeräte, Mess- und Regeltechnik, Datenkommunikationssysteme, Konsumerelektronik, medizinische Geräte, Prototyping und kundenspezifische Elektronikentwicklungen, bei denen Platz und präzise Verbindungen kritisch sind. |
Tiefergehende Einblicke in Material und Technologie
Die Auswahl der Materialien für elektronische Steckverbinder ist von fundamentaler Bedeutung für deren Leistungsfähigkeit und Lebensdauer. Bei der SL 1X10W 2,00 – 10pol. Stiftleiste, gewinkelt, RM 2,00 kommen sorgfältig ausgewählte Komponenten zum Einsatz, die höchste Zuverlässigkeit gewährleisten. Der Gehäusewerkstoff ist typischerweise ein Hochleistungsthermoplast, der nicht nur eine ausgezeichnete elektrische Isolation bietet, sondern auch eine hohe Temperaturbeständigkeit aufweist. Dies ist entscheidend, um Probleme wie Schmelzen oder Verformung bei erhöhten Betriebstemperaturen zu vermeiden, wie sie in vielen elektronischen Systemen auftreten können. Diese Materialwahl trägt maßgeblich zur Robustheit und Langlebigkeit des Produkts bei, selbst unter anspruchsvollen Umgebungsbedingungen.
Die Kontakte sind das Herzstück jeder Steckverbindung und erfordern Materialien, die sowohl leitfähig als auch widerstandsfähig gegen Korrosion sind. Üblicherweise werden hierfür Phosphorbronze-Legierungen verwendet. Phosphorbronze zeichnet sich durch ihre gute elektrische Leitfähigkeit und mechanische Elastizität aus, was eine sichere und dauerhafte Verbindung gewährleistet. Die oberflächliche Beschichtung der Kontakte, oft mittels Vergoldung oder Verzinnung, spielt eine weitere entscheidende Rolle. Eine Vergoldung bietet höchste Korrosionsbeständigkeit und exzellente Leitfähigkeit, was sie ideal für empfindliche Signalanwendungen macht. Eine Verzinnung ist eine kostengünstigere, aber dennoch sehr effektive Methode, um die Kontaktfläche vor Oxidation zu schützen und eine gute elektrische Verbindung sicherzustellen. Die Kombination dieser Materialien und Oberflächenveredelungen stellt sicher, dass die SL 1X10W 2,00 – 10pol. Stiftleiste auch nach zahlreichen Steckzyklen eine optimale Performance liefert.
Die Technologie hinter der gewinkelten Bauform mit einem Rastermaß von 2,00 mm ist speziell auf die Anforderungen der modernen Elektronikentwicklung zugeschnitten. Ein geringes Rastermaß ermöglicht eine höhere Packungsdichte von Komponenten auf der Leiterplatte, was für die Entwicklung immer kleinerer und leistungsfähigerer Geräte unerlässlich ist. Die 90-Grad-Winkelung der Stiftleiste ist nicht nur ein Designmerkmal, sondern eine funktionale Notwendigkeit in vielen Projekten. Sie erlaubt ein paralleles oder senkrechtes Anbringen von Kabeln im Verhältnis zur Leiterplatte, was das Kabelmanagement erheblich vereinfacht und die räumliche Effizienz maximiert. Dies ist besonders vorteilhaft in Gehäusen, wo der Platz begrenzt ist, oder wenn eine klare Trennung von Signalwegen erforderlich ist.
FAQ – Häufig gestellte Fragen zu SL 1X10W 2,00 – 10pol. Stiftleiste, gewinkelt, RM 2,00
Welche Vorteile bietet die gewinkelte Bauform gegenüber einer geraden Stiftleiste?
Die gewinkelte Bauform ermöglicht eine optimierte Kabelführung und eine effiziente Raumnutzung, insbesondere in beengten Gehäusen. Sie erleichtert das Routing von Kabeln auf oder parallel zur Leiterplatte, was zu einer ordentlicheren und besser zugänglichen Verdrahtung führt.
Ist die Stiftleiste für den Einsatz in industriellen Umgebungen geeignet?
Ja, die SL 1X10W 2,00 – 10pol. Stiftleiste ist aufgrund ihrer robusten Materialien und präzisen Fertigung für viele industrielle Anwendungen geeignet, die zuverlässige und langlebige Verbindungen erfordern.
Welche Art von Steckverbindern werden mit dieser Stiftleiste verwendet?
Diese Stiftleiste ist für die Paarung mit passenden Buchsenleisten (Sockeln) oder direktem Stecken von Kabeln mit entsprechenden Kontakten ausgelegt, die ein Rastermaß von 2,00 mm aufweisen.
Was bedeutet „RM 2,00“ im Produkttitel?
„RM 2,00“ steht für das Rastermaß von 2,00 Millimetern zwischen den Mittelpunkten benachbarter Pins. Dies ist ein wichtiger Indikator für die Größe und Pin-Dichte des Steckverbinders.
Wie wird die Stiftleiste auf der Leiterplatte befestigt?
Die Stiftleiste ist für die Durchsteckmontage (THT) konzipiert. Die Pins werden durch vorgebohrte Löcher auf der Leiterplatte geführt und anschließend verlötet, um eine dauerhafte und elektrisch leitfähige Verbindung zu gewährleisten.
Welche maximalen Strom- und Spannungsbelastungen sind zu erwarten?
Die genauen maximalen Strom- und Spannungsbelastungen sind abhängig von der spezifischen Ausführung und den Umgebungsbedingungen. Sie sind für typische Niederspannungsanwendungen in der Elektronik ausgelegt. Bitte konsultieren Sie die detaillierten technischen Datenblätter für exakte Spezifikationen.
Ist die Oberflächenbeschichtung der Kontakte für empfindliche Signale geeignet?
Ja, die üblicherweise vergoldeten oder verzinnten Kontakte bieten eine hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit, was sie auch für die Übertragung empfindlicher Signale geeignet macht, bei denen Signalintegrität kritisch ist.
