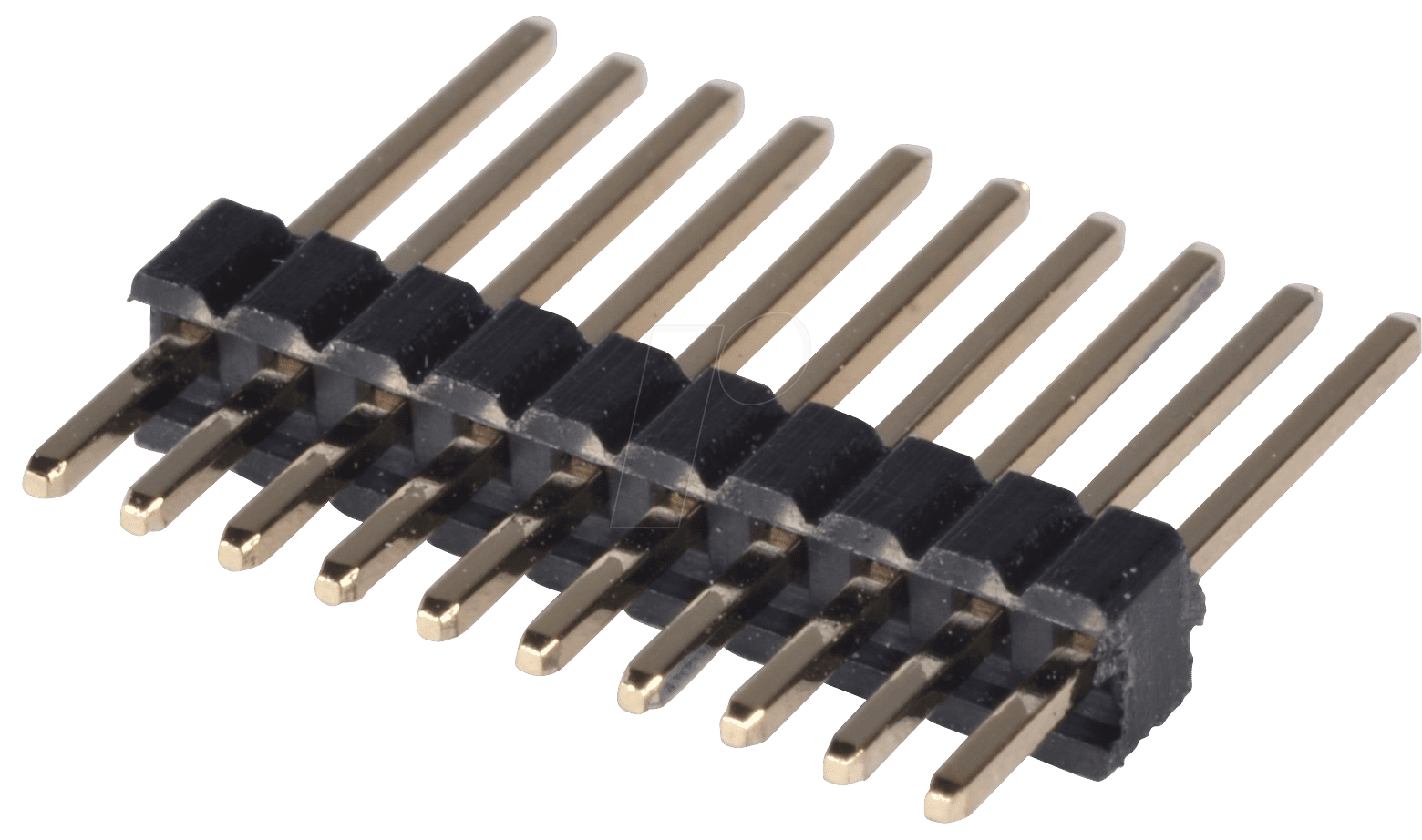

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: SL 1X10G 1,27 – 10pol.-Stiftleiste, gerade, RM 1,27
Für Ingenieure, Entwickler und erfahrene Maker, die auf zuverlässige und präzise elektrische Verbindungen angewiesen sind, stellt die SL 1X10G 1,27 – 10pol.-Stiftleiste, gerade, RM 1,27 die ideale Lösung dar. Dieses Bauteil überwindet die Herausforderungen instabiler oder ungenauer Verbindungen in anspruchsvollen elektronischen Schaltungen, Prototypen und Serienproduktionen. Sie bietet eine robuste und klar definierte Schnittstelle für Signale und Strom, die für die Integrität Ihrer Systeme unerlässlich ist.
Überlegene Leistung durch durchdachtes Design
Die SL 1X10G 1,27 – 10pol.-Stiftleiste, gerade, RM 1,27 hebt sich von Standardlösungen durch ihre optimierte Bauweise und die präzise Fertigung ab. Der Rastermaß von 1,27 mm ermöglicht eine hohe Kontaktdichte auf kleinstem Raum, was besonders bei kompakten Designs von Vorteil ist. Die gerade Ausführung gewährleistet eine einfache und direkte Montage auf Leiterplatten, während die 10 Pins eine flexible Konfiguration für diverse Anwendungen ermöglichen. Dies führt zu einer erhöhten Zuverlässigkeit, reduzierten Fehlerquellen und einer einfacheren Handhabung im Vergleich zu weniger standardisierten oder weniger präzise gefertigten Steckverbindern.
Technische Spezifikationen und Vorteile
Konfiguration und Kontaktdichte
Die SL 1X10G 1,27 – 10pol.-Stiftleiste ist mit einem Rastermaß von 1,27 mm konzipiert, was eine ausgezeichnete Kontaktdichte ermöglicht. Mit 10 einzelnen Pins bietet sie eine flexible Plattform für die Signalübertragung und Stromversorgung in einer Vielzahl von elektronischen Geräten und Systemen. Diese hohe Dichte an Kontakten auf kleinster Fläche ist entscheidend für miniaturisierte Geräte und komplexe Schaltungsdesigns, bei denen Platzersparnis eine Priorität darstellt.
Materialien und Langlebigkeit
Die Sockelleiste besteht aus hochwertigen Materialien, die auf Langlebigkeit und Beständigkeit ausgelegt sind. Die Pins sind typischerweise aus einer robusten Legierung gefertigt, die eine ausgezeichnete elektrische Leitfähigkeit mit mechanischer Festigkeit kombiniert. Diese Materialien gewährleisten eine zuverlässige Verbindung über viele Steckzyklen hinweg und widerstehen Umwelteinflüssen wie Oxidation und Korrosion. Die Gehäusematerialien bieten zudem eine gute elektrische Isolation und mechanische Stabilität.
Anwendungsbereiche
Dieses Steckverbinderprofil findet breite Anwendung in der Industrie- und Konsumelektronik. Dazu zählen insbesondere:
- Entwicklung und Prototyping von Mikrocontrollern und Embedded Systems
- Verbindung von Sensoren und Aktoren in Mess- und Steuerungstechnik
- Datenübertragungsschnittstellen in Kommunikationsgeräten
- Erweiterungsmodule und Schnittstellenkarten für Computer-Hardware
- Automobil-Elektronik und Medizintechnik
- Industrielle Automatisierung und Robotik
Montagefreundlichkeit und Zuverlässigkeit
Die gerade Ausführung der SL 1X10G 1,27 – 10pol.-Stiftleiste vereinfacht die Montage auf Leiterplatten erheblich. Sie ist sowohl für manuelle Lötprozesse als auch für automatisierte Bestückungsverfahren geeignet. Die präzise Fertigung der Pins und des Gehäuses sorgt für eine sichere und stabile mechanische Verbindung mit den Gegenstücken, was die Wahrscheinlichkeit von Wackelkontakten oder Kurzschlüssen minimiert. Dies resultiert in einer gesteigerten Zuverlässigkeit Ihrer Gesamtschaltung.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Stiftleiste (Header) |
| Serie | SL 1X10G 1,27 |
| Anzahl der Pole | 10 |
| Rastermaß (Pitch) | 1,27 mm |
| Ausführung | Gerade (Straight) |
| Montageart | Löten (Through-Hole) |
| Gehäusematerial | Hochtemperatur-Thermoplast (typischerweise PBT oder ähnliches Polymer für Lötverträglichkeit und mechanische Stabilität) |
| Pinmaterial | Messinglegierung mit hoher Leitfähigkeit, oft verzinnt oder vergoldet für verbesserte Korrosionsbeständigkeit und Kontaktsicherheit |
| Elektrische Belastbarkeit | Geeignet für Standard-Signalleitungen und moderate Stromanwendungen, spezifiziert gemäß Datenblatt des Herstellers. |
| Mechanische Beanspruchung | Hohe Steckzyklenzahl, feste Rastung für sicheren Halt. |
FAQ – Häufig gestellte Fragen zu SL 1X10G 1,27 – 10pol.-Stiftleiste, gerade, RM 1,27
Welche Art von Gegenstecker ist mit dieser Stiftleiste kompatibel?
Diese Stiftleiste ist für die Verwendung mit Buchsenleisten (Socket Connectors) konzipiert, die ebenfalls ein Rastermaß von 1,27 mm aufweisen und über eine passende Pin-Anordnung verfügen. Es ist wichtig, auf die exakte Serie und die Spezifikationen des Gegenstücks zu achten, um eine optimale Verbindung zu gewährleisten.
Kann die Stiftleiste in industriellen Umgebungen eingesetzt werden?
Ja, die SL 1X10G 1,27 – 10pol.-Stiftleiste ist aufgrund ihrer robusten Konstruktion und der Verwendung von hochwertigen, langlebigen Materialien auch für anspruchsvolle industrielle Anwendungen geeignet, insbesondere dort, wo Zuverlässigkeit und eine hohe Steckzyklenzahl gefordert sind. Die genauen Umgebungsbedingungen sollten jedoch stets mit den Spezifikationen des Herstellers abgeglichen werden.
Wie wird die elektrische Zuverlässigkeit dieser Stiftleiste sichergestellt?
Die elektrische Zuverlässigkeit wird durch die präzise gefertigten Pins aus leitfähigen Legierungen und die sichere Aufnahme im Gehäuse gewährleistet. Eine gute Kontaktierung mit dem Gegenstecker und eine fachgerechte Lötverbindung auf der Leiterplatte sind entscheidend. Das Material der Pins, oft verzinnt oder vergoldet, minimiert den Übergangswiderstand und schützt vor Korrosion.
Ist die Stiftleiste für hohe Temperaturen geeignet?
Das Gehäusematerial ist in der Regel so gewählt, dass es die Temperaturen beim bleihaltigen oder bleifreien Löten auf Leiterplatten standhält. Die genaue Temperaturbeständigkeit hängt vom spezifischen Material des Herstellers ab und ist den technischen Datenblättern zu entnehmen. Für typische Lötprozesse ist sie gut geeignet.
Wie viele Steckzyklen kann man von dieser Stiftleiste erwarten?
Die Anzahl der möglichen Steckzyklen variiert je nach Hersteller und Qualität der Pins und Buchsen. Hochwertige Stiftleisten wie die SL 1X10G 1,27 – 10pol.-Stiftleiste sind jedoch für eine hohe Anzahl von Steckzyklen ausgelegt, oft im Bereich von mehreren Hundert bis über Tausend, sofern sie korrekt gehandhabt werden und die Gegenstücke ebenfalls eine hohe Qualität aufweisen.
Kann die Stiftleiste auch für Stromversorgung verwendet werden, oder nur für Signale?
Die Stiftleiste ist prinzipiell für die Übertragung von Signalen und auch für die Stromversorgung geeignet. Die maximale Strombelastbarkeit ist jedoch durch die Querschnitte der Pins und die zulässige Erwärmung begrenzt. Für Anwendungen mit sehr hohen Stromstärken sind spezielle Power-Steckverbinder erforderlich. Für typische Signalpegel und moderate Stromversorgungsaufgaben ist sie jedoch sehr gut geeignet.
Welche Vorteile bietet das Rastermaß von 1,27 mm?
Das Rastermaß von 1,27 mm ermöglicht eine sehr hohe Kontaktdichte auf kleinem Raum. Dies ist ideal für die Miniaturisierung von elektronischen Geräten und für Anwendungen, bei denen viele Signale auf einer begrenzten Fläche verdrahtet werden müssen, wie z.B. bei Flat-Panel-Displays, Speichererweiterungen oder komplexen Steuerplatinen.
