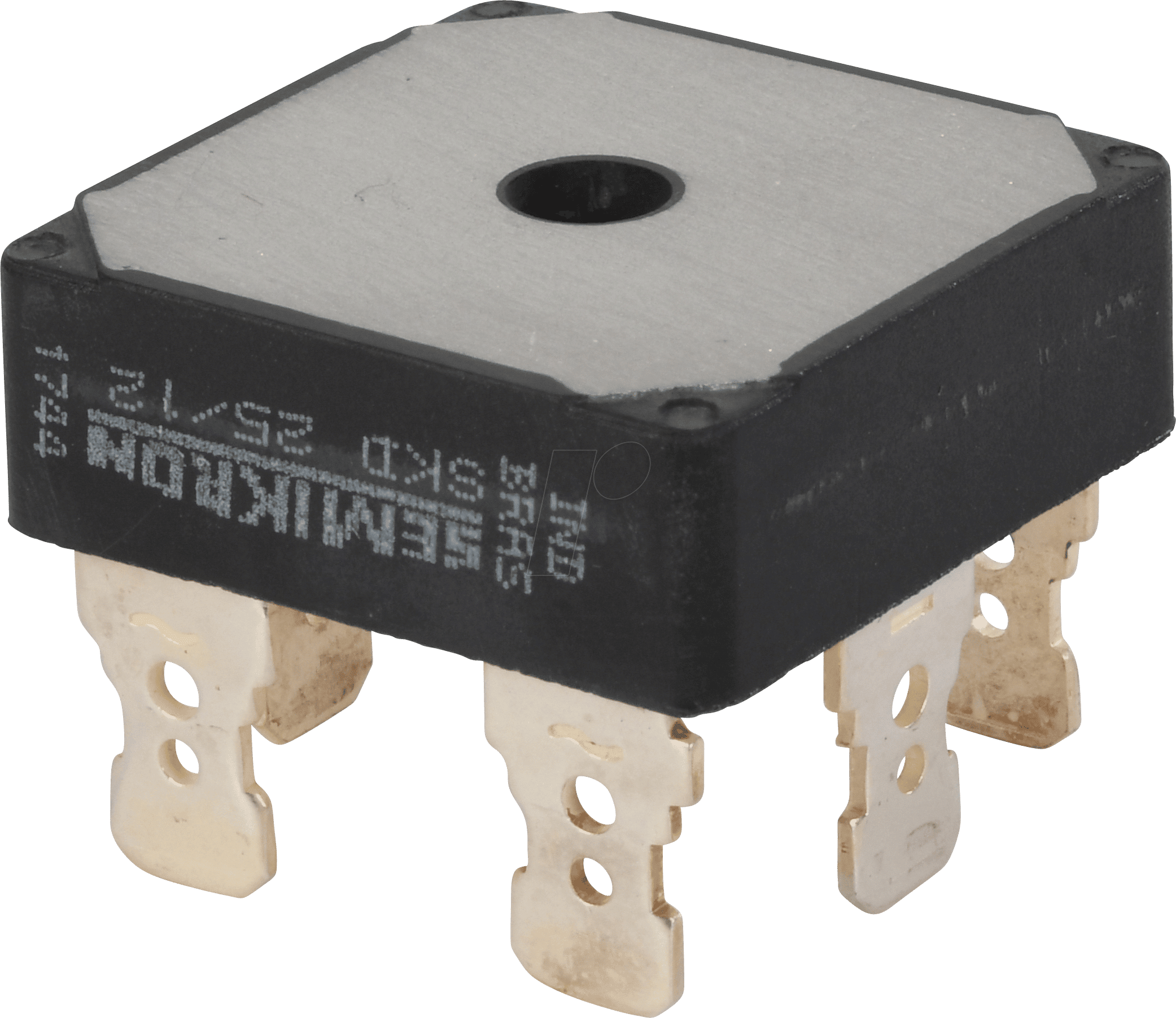

SKD 25/12 – Dreiphasen Brückengleichrichter: Höchste Leistung und Zuverlässigkeit für anspruchsvolle Stromversorgungen
Der SKD 25/12 Dreiphasen Brückengleichrichter ist die essenzielle Komponente für Entwickler und Techniker, die eine robuste und effiziente Umwandlung von Wechselstrom in Gleichstrom benötigen. Speziell konzipiert für industrielle Anwendungen, bietet dieses hochleistungsfähige Modul eine überragende Zuverlässigkeit und Leistungsfähigkeit, um auch unter extremen Bedingungen stabil zu arbeiten. Ideal für den Einsatz in Motorsteuerungen, Stromversorgungen, Schweißgeräten und anderen anspruchsvollen Applikationen, wo eine präzise Gleichrichtung unerlässlich ist.
Überlegene Leistungsfähigkeit und technische Spezifikationen
Der SKD 25/12 zeichnet sich durch eine Spitzen-Sperrspannung von 1200 Vrrm aus, was ihn für den Einsatz in Hochspannungsanwendungen prädestiniert. Mit einem Nennstrom von 20 A ist er in der Lage, erhebliche Lasten zu bewältigen, ohne Kompromisse bei der Leistung einzugehen. Die fortschrittliche Brückengleichrichter-Architektur minimiert Energieverluste und gewährleistet eine hohe Effizienz, was sich direkt in geringeren Betriebskosten und einer längeren Lebensdauer der angeschlossenen Geräte niederschlägt. Im Vergleich zu Standard-Gleichrichtern bietet der SKD 25/12 eine deutlich höhere Spannungsfestigkeit und Strombelastbarkeit, integriert in einem kompakten und effizienten Gehäuse.
Optimale Wärmeableitung für maximale Lebensdauer
Ein zentrales Merkmal des SKD 25/12 ist sein durchdachtes thermisches Management. Die Gehäuseabmessungen von 28,5 x 24,7 x 10 mm sind optimiert für eine effektive Wärmeableitung. Dies wird durch die Verwendung von hochwertigen Halbleitermaterialien und eine spezielle interne Struktur ermöglicht, die eine schnelle Abführung der entstehenden Verlustwärme gewährleistet. Eine adäquate Kühlung ist entscheidend für die Langlebigkeit und Zuverlässigkeit von Leistungselektronikkomponenten. Der SKD 25/12 ist daher ideal für den Einsatz in Systemen mit hoher Verlustleistung oder in Umgebungen mit erhöhten Temperaturen geeignet, wo herkömmliche Gleichrichter schnell an ihre Grenzen stoßen würden.
Robustheit und Zuverlässigkeit im industriellen Einsatz
Der SKD 25/12 Dreiphasen Brückengleichrichter wurde konzipiert, um den rauen Bedingungen industrieller Umgebungen standzuhalten. Die Auswahl hochwertiger Materialien für das Gehäuse und die internen Bauteile sorgt für eine hohe mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Vibrationen, Staub und Feuchtigkeit. Die präzise Fertigung und strenge Qualitätskontrollen garantieren eine gleichbleibend hohe Performance über einen langen Zeitraum. Dies macht den SKD 25/12 zur bevorzugten Wahl für Anwendungen, bei denen Ausfallzeiten kostspielig sind und eine ununterbrochene Funktionalität oberste Priorität hat.
Vorteile des SKD 25/12 im Überblick
- Hohe Spannungsfestigkeit: Mit 1200 Vrrm ideal für Hochspannungsanwendungen und zur Vermeidung von Überspannungsschäden.
- Robuste Strombelastbarkeit: 20 A Nennstrom für den Einsatz in leistungsintensiven Systemen.
- Effiziente Gleichrichtung: Minimale Energieverluste durch fortschrittliche Brückengleichrichter-Technologie.
- Kompaktes Design: Platzsparende Abmessungen (28,5 x 24,7 x 10 mm) erleichtern die Integration in bestehende Schaltungen und Geräte.
- Optimale Wärmeableitung: Gewährleistet hohe Betriebstemperaturen und verlängert die Lebensdauer der Komponente.
- Hohe Zuverlässigkeit: Konzipiert für den anspruchsvollen industriellen Dauereinsatz.
- Breites Anwendungsspektrum: Geeignet für Stromversorgungen, Motorsteuerungen, Schweißtechnik und mehr.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Dreiphasen Brückengleichrichter |
| Modell | SKD 25/12 |
| Maximale Sperrspannung (Vrrm) | 1200 V |
| Nennstrom (If(AV)) | 20 A |
| Gehäuseabmessungen (L x B x H) | 28,5 mm x 24,7 mm x 10 mm |
| Anschlusstyp | Lötfahnen, Schraubanschlüsse (typischerweise für integrierte Kühlkörper) |
| Betriebstemperaturbereich | -40 °C bis +150 °C (typischerweise, abhängig von Kühlung) |
| Gehäusematerial | Hochwertiges Kunststoffgehäuse mit guter thermischer Leitfähigkeit |
| Elektrische Isolation | Integrierte elektrische Isolation, oft für direkte Montage auf Kühlkörper (ECT) optimiert |
| Anwendungsbereiche | Industrielle Stromversorgungen, Motorantriebe, Frequenzumrichter, Gleichstromversorgungen, Lichttechnik, Schweißgeräte |
Tiefergehende technische Betrachtung
Der SKD 25/12 Brückengleichrichter basiert auf einer vier-Dioden-Konfiguration, die zur Umwandlung von dreiphasigem Wechselstrom in pulsierenden Gleichstrom führt. Jede der vier Dioden ist für die spezifische Spannungs- und Strombelastung optimiert. Die 1200 V Vrrm Spezifikation bietet eine signifikante Sicherheitsmarge, die kritisch ist, um Spitzenspannungen, die durch Schaltvorgänge oder Netzinstabilitäten entstehen können, sicher zu handhaben. Dies reduziert das Risiko von Durchschlägen und erhöht die Robustheit des Gesamtsystems. Die kontinuierliche Strombelastbarkeit von 20 A wird durch die effektive Nutzung der Halbleiterfläche und die Fähigkeit zur schnellen Wärmeableitung ermöglicht.
Das Gehäusedesign spielt eine Schlüsselrolle für die thermische Performance. Die kompakten Maße von 28,5 x 24,7 x 10 mm sind nicht nur auf Platzersparnis ausgelegt, sondern optimieren auch den Wärmetransport zur Montagefläche. Oftmals sind solche Brückengleichrichter mit einem integrierten Flansch oder Montagebohrungen versehen, die eine direkte Befestigung an einem Kühlkörper ermöglichen. Die Wahl des richtigen Kühlkörpers ist dabei entscheidend, um die volle Leistungsklasse des SKD 25/12 ausschöpfen zu können. Materialien wie Aluminium oder Kupfer für Kühlkörper sorgen für eine effiziente Wärmeabfuhr durch Konvektion und Strahlung.
Die interne Konstruktion verwendet typischerweise Silizium-Dioden mit einer optimierten PN-Übergangsstruktur, um niedrige Durchlassspannungen (Vf) und schnelle Schaltzeiten zu erzielen. Dies minimiert nicht nur die Verlustleistung innerhalb des Gleichrichters selbst, sondern trägt auch zu einer reduzierten Oberwellenbildung im Stromnetz bei, was für die Einhaltung von EMV-Normen wichtig ist.
Die Wahl des SKD 25/12 gegenüber konventionellen, diskreten Diodenlösungen bietet signifikante Vorteile. Die integrierte Brückenschaltung reduziert die Anzahl der benötigten Komponenten, vereinfacht die Schaltung und minimiert das Risiko von Montagefehlern. Darüber hinaus ist die thermische Kopplung der Dioden innerhalb des Gehäuses optimiert, was zu einer besseren Leistungsbalance zwischen den einzelnen Dioden führt und die Gesamtzuverlässigkeit erhöht.
Anwendungsgebiete des SKD 25/12
Der SKD 25/12 Brückengleichrichter findet breite Anwendung in verschiedenen industriellen Sektoren:
- Netz- und Leistungselektronik: Als primäre Gleichrichtungseinheit in dreiphasigen Stromversorgungen für industrielle Steuerungen, Maschinen und Anlagen.
- Motorsteuerungen: In Frequenzumrichtern und Motorantrieben zur Erzeugung der benötigten Gleichspannung für Wechselrichterstufen.
- Schweißtechnik: Als Kernkomponente in dreiphasigen Schweißstromquellen, wo eine hohe und stabile Gleichstromausgabe erforderlich ist.
- Beleuchtungstechnik: In leistungsstarken industriellen Beleuchtungssystemen mit Gleichstromversorgung.
- Ladeinfrastruktur: Für industrielle Ladegeräte, die dreiphasigen Wechselstrom in Gleichstrom umwandeln.
- Regenerative Energiesysteme: In Wechselrichtern für Solaranlagen oder Windkraftanlagen, um den erzeugten Wechselstrom für die Einspeisung ins Netz oder die Batterieladung zu konditionieren.
FAQ – Häufig gestellte Fragen zu SKD 25/12 – Dreiphasen Brückengleichrichter, 1200 Vrrm, 20 A, 28,5×24,7×10 m
Was bedeutet Vrrm?
Vrrm steht für Peak Repetitive Reverse Voltage und bezeichnet die höchste wiederkehrende Sperrspannung, die eine Diode oder ein Gleichrichtermodul ohne Beschädigung überstehen kann. Eine Vrrm von 1200 V bedeutet, dass das SKD 25/12-Modul Spannungsspitzen bis zu dieser Höhe sicher toleriert.
Welche Art von Kühlung wird für den SKD 25/12 empfohlen?
Aufgrund der Strombelastung von 20 A und der Möglichkeit hoher Verlustleistung wird für den SKD 25/12 in der Regel eine aktive oder passive Kühlung empfohlen. Dies beinhaltet die Montage auf einem ausreichend dimensionierten Kühlkörper, oft mit Wärmeleitpaste, um eine effektive Wärmeabfuhr zu gewährleisten und die Betriebstemperatur unterhalb der maximal zulässigen Grenzwerte zu halten.
Kann der SKD 25/12 für nicht-industrielle Anwendungen verwendet werden?
Ja, der SKD 25/12 kann auch in professionellen nicht-industriellen Anwendungen eingesetzt werden, die eine hohe Leistung und Zuverlässigkeit erfordern, wie z.B. in High-End-Audio-Verstärkern oder anspruchsvollen Hobby-Projekten, die eine dreiphasige Stromversorgung benötigen. Die Hauptanwendungsbereiche sind jedoch im industriellen Sektor angesiedelt.
Was ist der Hauptvorteil eines Brückengleichrichters gegenüber einer Halbwellengleichrichtung?
Ein Brückengleichrichter (wie der SKD 25/12) bietet eine volle Wellengleichrichtung, das heißt, er nutzt beide Halbwellen des Wechselstroms zur Erzeugung von Gleichstrom. Dies führt zu einer deutlich höheren Gleichspannung und einer geringeren Welligkeit im Ausgangssignal im Vergleich zur Halbwellengleichrichtung, was zu einer effizienteren Energieumwandlung und einfacherer Filterung führt.
Wie unterscheidet sich der SKD 25/12 von anderen Brückengleichrichtern mit ähnlichen Spezifikationen?
Der SKD 25/12 zeichnet sich durch eine Kombination aus hoher Spannungsfestigkeit (1200 Vrrm), einer soliden Strombelastbarkeit (20 A) und einem optimierten thermischen Design in einem kompakten Gehäuse aus. Die spezifische Bauteilqualität, die interne Silizium-Technologie und die Fertigungspräzision tragen zu seiner herausragenden Zuverlässigkeit und Leistung im Vergleich zu einfacheren oder weniger spezialisierten Modellen bei.
Benötigt der SKD 25/12 zusätzliche Komponenten zur Funktion?
Zur reinen Gleichrichtung benötigt der SKD 25/12 keine weiteren Dioden. Jedoch sind für die Glättung des Ausgangsgleichstroms und zur Vermeidung von Spannungsspitzen in den meisten Anwendungen zusätzliche passive Komponenten wie Filterkondensatoren und ggf. Induktivitäten erforderlich. Ebenso ist eine entsprechende Sicherung zum Schutz vor Überlastung zu empfehlen.
Ist das Gehäuse des SKD 25/12 elektrisch isoliert?
Ja, das Gehäuse des SKD 25/12 ist typischerweise elektrisch isoliert ausgelegt. Dies ermöglicht die direkte Montage auf einem Kühlkörper, ohne dass zusätzliche Isolationsmaterialien zwischen dem Gleichrichter und dem Kühlkörper erforderlich sind, sofern der Kühlkörper selbst geerdet ist. Dies vereinfacht die Montage und verbessert die thermische Leitfähigkeit.
