SK 86C – Schottky-Barrier-Diode: Effiziente Gleichrichtung für anspruchsvolle Schaltungen
Benötigen Sie eine zuverlässige und hochleistungsfähige Komponente zur schnellen und verlustarmen Gleichrichtung in Ihrer Elektronikentwicklung? Die SK 86C Schottky-Barrier-Diode mit ihren spezifischen Parametern von 60 V Sperrspannung und 8 A Durchlassstrom, verbaut im robusten DO-214AB (SMC) Gehäuse, ist die ideale Lösung für Ingenieure und Entwickler, die maximale Effizienz und Betriebssicherheit in ihren Schaltungen gewährleisten müssen. Dieses Bauteil minimiert Leistungsverluste und ermöglicht kompaktere Designs, was es zu einer überlegenen Wahl gegenüber herkömmlichen Silizium-Dioden macht.
Überlegene Leistung und Effizienz durch Schottky-Technologie
Die SK 86C zeichnet sich durch die charakteristischen Vorteile der Schottky-Barrier-Technologie aus. Im Gegensatz zu p-n-Übergangs-Dioden nutzt eine Schottky-Diode einen Übergang zwischen einem Halbleiter (typischerweise Silizium) und einem Metall. Dies führt zu einer deutlich geringeren Vorwärtsspannung (Forward Voltage Drop, VF) und einer wesentlich schnelleren Schaltzeit, da die Ladungsträgerakkumulation (Minority Carrier Storage Time) stark reduziert wird. Für Ihre Anwendungen bedeutet dies:
- Reduzierte Leistungsverluste: Eine niedrigere VF führt zu weniger Energieverlust in Form von Wärme, was die Effizienz Ihrer Stromversorgung erhöht und die Notwendigkeit für umfangreiche Kühlmaßnahmen verringert. Dies ist besonders vorteilhaft in stromsparenden oder energieeffizienten Geräten.
- Schnellere Schaltgeschwindigkeiten: Die geringe Speicherladung ermöglicht extrem schnelle Schaltzyklen. Dies ist entscheidend für Hochfrequenzanwendungen wie Schaltnetzteile (SMPS), Pulskennzeichnung und Entkopplungsschaltungen, bei denen schnelle Reaktion erforderlich ist.
- Höhere Betriebssicherheit: Die reduzierte Wärmeentwicklung trägt zur Langlebigkeit und Zuverlässigkeit der gesamten Schaltung bei, indem thermische Belastungen minimiert werden.
- Kompaktere Systemdesigns: Durch die erhöhte Effizienz und geringere Wärmeentwicklung können passive Komponenten wie Kühlkörper kleiner dimensioniert oder sogar eingespart werden, was zu kleineren und leichteren Endprodukten führt.
Robustheit und Zuverlässigkeit im DO-214AB (SMC) Gehäuse
Das DO-214AB, auch bekannt als SMC (Surface Mount Component), Gehäuse bietet exzellente mechanische Stabilität und thermische Eigenschaften für Oberflächenmontage-Anwendungen. Die SK 86C in diesem Gehäuseformat ist darauf ausgelegt, anspruchsvollen Umgebungsbedingungen standzuhalten und eine sichere Integration in moderne Leiterplattenlayouts zu ermöglichen. Die breiteren Anschlüsse im Vergleich zu kleineren Gehäusen wie SOD-123 oder DO-214AA (SMB) sorgen für eine verbesserte Wärmeableitung und erhöhte mechanische Robustheit, was für Geräte mit höherer Strombelastung essentiell ist.
Technische Spezifikationen und Anwendungsfelder
Die SK 86C Schottky-Barrier-Diode ist präzise gefertigt, um spezifische Anforderungen in verschiedenen elektronischen Systemen zu erfüllen:
- Maximale Sperrspannung (VRRM): 60 V – Bietet eine ausreichende Reserve für viele gängige Niederspannungs- und Mittelspannungsanwendungen.
- Maximaler Durchlassstrom (IF(AV)): 8 A – Ermöglicht den Einsatz in Stromversorgungen und Lasten mit moderater bis hoher Stromaufnahme.

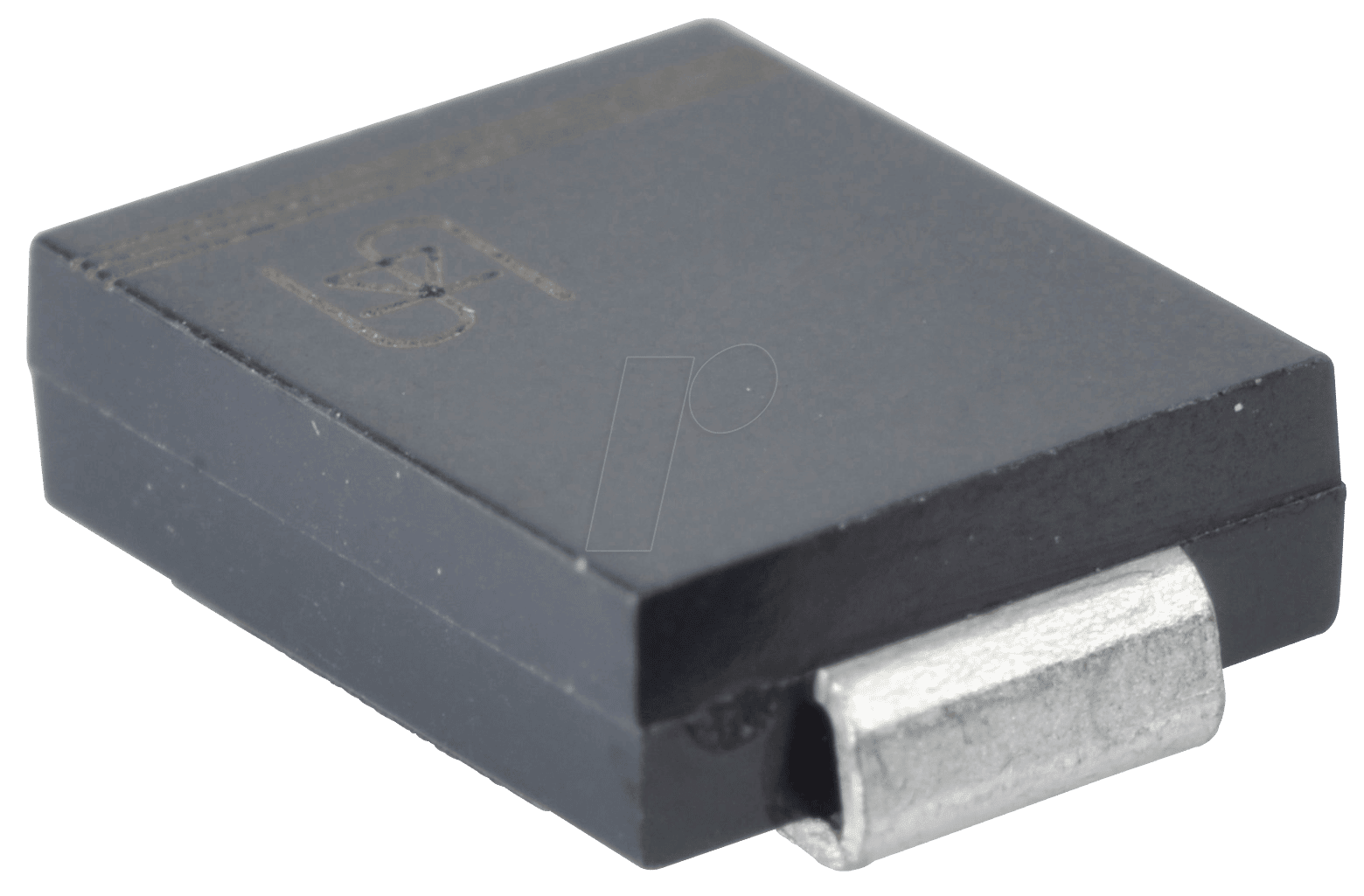

- Gehäusetyp: DO-214AB (SMC) – Oberflächenmontage-Gehäuse mit guter thermischer Performance und mechanischer Belastbarkeit.
- Niedrige Vorwärtsspannung (VF): Charakteristisch für Schottky-Dioden, was zu geringeren Verlusten führt. Spezifische Werte variieren je nach Stromstärke, liegen aber typischerweise deutlich unter denen von Standard-Silizium-Dioden.
- Schnelle Rückschaltzeit (trr): Ermöglicht effizientes Schalten in Hochfrequenzanwendungen.
Diese Diode ist ideal für den Einsatz in:
- Schaltnetzteilen (SMPS): Als Gleichrichter in der Ausgangsstufe, um die Effizienz zu maximieren und EMI-Emissionen zu reduzieren.
- Freilaufdioden: Zum Schutz von Schaltelementen (z.B. Transistoren) vor induktiven Spannungsspitzen.
- Verpolungsschutzschaltungen: Zur Verhinderung von Schäden durch versehentliche Verpolung der Stromversorgung.
- Batterieladegeräten: Zur effizienten Gleichrichtung und zum Schutz vor Rückstrom.
- Hochfrequenz-Gleichrichtern: In Signalwegen, die schnelle Schaltzeiten erfordern.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Typ | Schottky-Barrier-Diode |
| Sperrspannung (VRRM) | 60 V |
| Durchlassstrom (IF(AV)) | 8 A |
| Gehäuse | DO-214AB (SMC) |
| Vorwärtsspannung (VF) | Typischerweise sehr niedrig, geringere Verluste als Standard-PN-Dioden. Präzise Werte sind datenblattabhängig, aber auf maximale Effizienz optimiert. |
| Rückschaltzeit (trr) | Extrem schnell, ermöglicht hohe Schaltfrequenzen. |
| Temperaturbereich | Optimiert für Betrieb in breiten Temperaturbereichen, um Zuverlässigkeit unter verschiedenen Umgebungsbedingungen zu gewährleisten. |
| Anwendungen | SMPS-Ausgangsgleichrichtung, Freilaufdioden, Verpolungsschutz, Hochfrequenz-Gleichrichtung. |
FAQ – Häufig gestellte Fragen zu SK 86C – Schottky-Barrier-Diode, 60 V, 8 A, DO-214AB (SMC)
Was ist der Hauptvorteil einer Schottky-Diode gegenüber einer Standard-Silizium-Diode?
Der Hauptvorteil einer Schottky-Diode wie der SK 86C liegt in ihrer deutlich niedrigeren Vorwärtsspannung (VF) und ihrer sehr schnellen Schaltzeit. Dies führt zu geringeren Leistungsverlusten, höherer Energieeffizienz und der Fähigkeit, in Hochfrequenzanwendungen eingesetzt zu werden, wo Standard-Silizium-Dioden an ihre Grenzen stoßen würden.
In welchen Anwendungen ist die SK 86C besonders gut geeignet?
Die SK 86C ist aufgrund ihrer hohen Strombelastbarkeit (8 A), der 60 V Sperrspannung und der schnellen Schaltcharakteristik ideal für den Einsatz in Schaltnetzteilen (SMPS) als Ausgangsgleichrichter, als Freilaufdiode zum Schutz von Schaltelementen, in Verpolungsschutzschaltungen und überall dort, wo effiziente und schnelle Gleichrichtung gefordert ist.
Was bedeutet die Angabe DO-214AB (SMC) für das Gehäuse?
DO-214AB ist die Bezeichnung für das SMC (Surface Mount Component) Gehäuse. Dieses Gehäuse ist für die Oberflächenmontage auf Leiterplatten konzipiert und bietet im Vergleich zu kleineren Gehäusen eine verbesserte Wärmeableitung, höhere mechanische Stabilität und eine bessere Handhabung bei höheren Strömen, was die Zuverlässigkeit der Komponente erhöht.
Wie wirkt sich die niedrige Vorwärtsspannung auf die Schaltung aus?
Eine niedrigere Vorwärtsspannung (VF) bedeutet, dass bei gleichem Strom weniger Spannung über die Diode abfällt. Dieser Spannungsabfall wird in Wärme umgewandelt. Folglich führt eine niedrigere VF zu geringeren Leistungsverlusten in der Diode, was die Gesamteffizienz der Schaltung steigert und die Wärmeentwicklung reduziert. Dies kann auch die Notwendigkeit für größere Kühlkörper minimieren.
Ist die SK 86C für den Einsatz in Hochspannungsanwendungen geeignet?
Mit einer maximalen Sperrspannung von 60 V ist die SK 86C für Niederspannungs- und einige Mittelspannungsanwendungen konzipiert. Für Hochspannungsanwendungen, die deutlich über 60 V liegen, wären Dioden mit höheren Sperrspannungsratings erforderlich. Die 60 V bieten jedoch eine gute Reserve für typische 12 V, 24 V oder 48 V Systeme.
Wie wird die SK 86C am besten auf der Leiterplatte montiert, um die Leistung zu maximieren?
Für die optimale Leistung der SK 86C im DO-214AB (SMC) Gehäuse ist eine sorgfältige Leiterplattenlayoutierung entscheidend. Eine ausreichende Kupferfläche um die Pad-Anschlüsse der Diode herum hilft bei der Wärmeableitung. Kurze und breite Leiterbahnen zwischen der Diode und anderen Komponenten minimieren zusätzliche Induktivität und Widerstand. Die Platzierung der Diode nahe der Stromquelle oder des zu schützenden Elements optimiert ihre Funktion.
Gibt es spezifische Überlegungen zur Entwärmung der SK 86C?
Obwohl das SMC-Gehäuse eine gute Wärmeableitung bietet, ist bei Betrieb nahe dem maximalen Nennstrom von 8 A eine entsprechende Entwärmung auf der Leiterplatte zu berücksichtigen. Eine gute thermische Verbindung zur Leiterbahn und gegebenenfalls eine ausreichende Kupferfläche auf beiden Seiten der Leiterplatte tragen zur Abführung der entstehenden Wärme bei und gewährleisten die Langlebigkeit und Zuverlässigkeit der Diode.
