SK 86 DIO – Die Hocheffizienz-Schottkydiode für anspruchsvolle Elektronikanwendungen
Wenn Sie in der Entwicklung oder Reparatur von elektronischen Schaltungen arbeiten und eine zuverlässige Lösung für die Gleichrichtung und Spannungsbegrenzung suchen, die höchste Effizienz und geringe Verluste garantiert, dann ist die SK 86 DIO Schottkydiode Ihre erste Wahl. Dieses präzise gefertigte Bauteil ist speziell für Anwender konzipiert, die Wert auf Performance, Zuverlässigkeit und optimierte Energieeffizienz legen, sei es in der industriellen Automation, im Netzteilbau oder in der Leistungselektronik.
Maximale Leistung durch fortschrittliche Schottky-Technologie
Die SK 86 DIO Schottkydiode repräsentiert den neuesten Stand der Halbleitertechnologie und übertrifft herkömmliche PN-Übergangsdioden in entscheidenden Parametern. Der Kernvorteil liegt im metallischen Kontakt zum Halbleitermaterial, der zu einer deutlich geringeren Durchlassspannung führt. Dies resultiert in erheblich reduzierten Leistungsverlusten, was insbesondere in energieintensiven Anwendungen eine Schlüsselrolle spielt. Die schnelle Schaltgeschwindigkeit der SK 86 DIO ermöglicht zudem eine effizientere Signalverarbeitung und minimiert unerwünschte Schaltverluste, die bei langsameren Dioden zu einem Effizienzverlust führen.
Herausragende Eigenschaften und Vorteile der SK 86 DIO
- Niedrige Durchlassspannung (Vf): Mit einer typischen Durchlassspannung von nur wenigen hundert Millivolt minimiert die SK 86 DIO Energieverluste im eingeschalteten Zustand. Dies führt zu einer gesteigerten Gesamteffizienz des Systems und reduziert die Wärmeentwicklung, was wiederum die Lebensdauer anderer Komponenten verlängern kann.
- Hohe Strombelastbarkeit: Die Fähigkeit, Ströme von bis zu 8 Ampere zu schalten, macht diese Diode für eine Vielzahl von leistungsstarken Anwendungen geeignet. Ob als Gleichrichter in Netzteilen oder als Freilaufdiode in Motorsteuerungen, die SK 86 DIO bewältigt hohe Lasten souverän.
- Schnelle Schaltzeiten: Die intrinsisch schnelle Sperrzeit von Schottkydioden, zu denen auch die SK 86 DIO gehört, ist entscheidend für Anwendungen, die hohe Frequenzen erfordern. Dies verhindert unerwünschte Energieüberträge und Oszillationen und sorgt für saubere Schaltflanken.
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 60 Volt ist die SK 86 DIO für eine breite Palette von Spannungsbereichen bestens gerüstet und bietet eine robuste Barriere gegen Überspannungen.

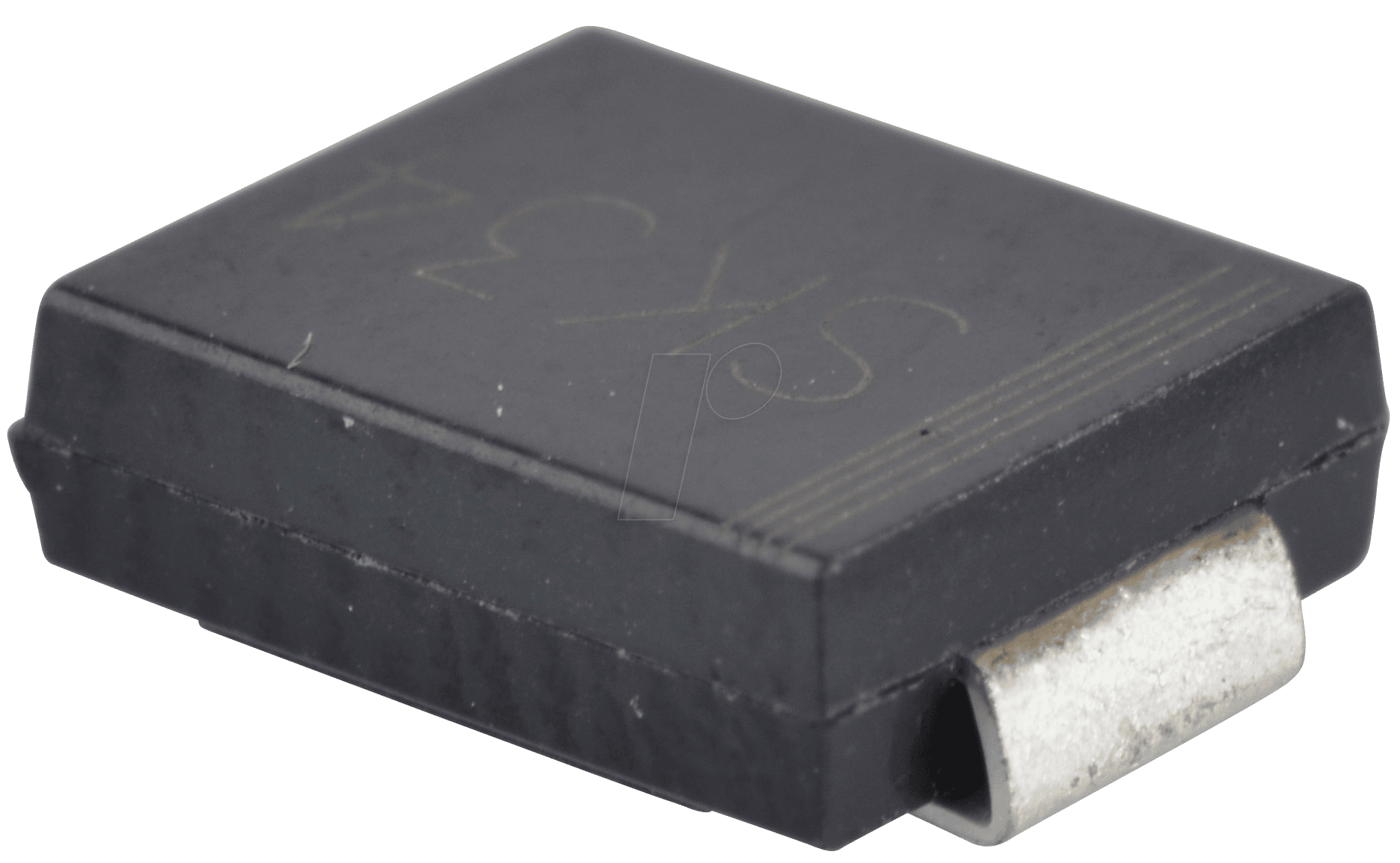

- Kompaktes DO-214AB Gehäuse: Das standardisierte DO-214AB Gehäuse (auch bekannt als SMB) bietet eine hervorragende thermische Leistung und ermöglicht eine einfache Integration in gängige Leiterplattendesigns, selbst bei begrenztem Platzangebot.
- Zuverlässigkeit und Langlebigkeit: Entwickelt für den professionellen Einsatz, zeichnet sich die SK 86 DIO durch ihre Robustheit und ihre Fähigkeit aus, auch unter anspruchsvollen Betriebsbedingungen eine konstante Leistung zu liefern.
Technische Spezifikationen und Materialität
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Schottkydiode |
| Modell | SK 86 DIO |
| Maximale Sperrspannung (Vrrm) | 60 V |
| Maximaler Gleichrichtstrom (If(AV)) | 8 A |
| Gehäusetyp | DO-214AB (SMB) |
| Durchlassspannung (Vf) bei 8 A | Typisch unter 0.5 V (präziser Wert abhängig von spezifischer Messung und Temperatur) |
| Leiterplattenmontage | Oberflächenmontage (SMD) |
| Anwendungsspezifische Leistung | Optimiert für hohe Frequenzanwendungen, Leistungselektronik und Schaltnetzteile |
| Bauform (Metallurgie) | Basierend auf einem Silizium-Halbleiterkristall mit einer metallischen Schottky-Kontaktschicht für minimierte Durchlassverluste und schnelle Schalteigenschaften. Das Gehäusematerial (z.B. Kunststoff) schützt die empfindliche Halbleiterstruktur und erleichtert die Wärmeabfuhr. |
| Temperaturbereich | Optimiert für industrielle Standardtemperaturen (-55°C bis +150°C typisch für dieses Gehäusetyp und Leistungsklasse) |
Einsatzbereiche und Anwendungsoptimierung
Die SK 86 DIO Schottkydiode ist aufgrund ihrer herausragenden Eigenschaften ein unverzichtbares Bauteil in einer Vielzahl von elektronischen Systemen. Ihre niedrige Durchlassspannung macht sie zur idealen Wahl für die Gleichrichtung in Schaltnetzteilen, wo jede Ersparnis an Energieverlusten direkt die Effizienz und die Wärmeentwicklung des Netzteils beeinflusst. In Hochfrequenzanwendungen, wie beispielsweise in Kommunikationsgeräten oder industriellen Steuerungen, profitieren Sie von den schnellen Schaltzeiten, die eine präzise Signalverarbeitung ermöglichen.
Auch als Freilaufdiode in der Leistungselektronik, zum Beispiel in Motorsteuerungen oder Pulsweitenmodulatoren (PWM), zeigt die SK 86 DIO ihre Stärke. Sie schützt Transistoren und MOSFETs vor schädlichen Spannungsspitzen, die durch induktive Lasten entstehen, und leitet die gespeicherte Energie sicher ab. Ihre hohe Strombelastbarkeit von 8 Ampere erlaubt den Einsatz in Geräten mit mittlerer bis hoher Leistungsaufnahme.
Die SK 86 DIO ist zudem eine ausgezeichnete Komponente für die Verpolungsschutzschaltungen, bei denen eine Diode den Stromfluss nur in eine Richtung zulässt, um empfindliche Geräte vor falscher Batteriespannung zu schützen. Der geringe Spannungsabfall minimiert dabei den Energieverlust und die daraus resultierende Erwärmung des Schutzbauteils. Für Entwickler, die Wert auf Zuverlässigkeit und kompakte Bauformen legen, ist das DO-214AB Gehäuse eine perfekte Lösung für die Oberflächenmontage.
Häufig gestellte Fragen zu SK 86 DIO – Schottkydiode, 60 V, 8 A, DO-214AB
Was ist der Hauptvorteil einer Schottkydiode wie der SK 86 DIO gegenüber einer Standard-Siliziumdiode?
Der Hauptvorteil der SK 86 DIO Schottkydiode liegt in ihrer deutlich niedrigeren Durchlassspannung (Vf). Dies führt zu erheblich geringeren Leistungsverlusten und einer gesteigerten Energieeffizienz, was sie ideal für stromsparende und leistungsintensive Anwendungen macht. Zudem sind Schottkydioden generell schneller im Schalten.
Für welche spezifischen Anwendungen ist die SK 86 DIO besonders gut geeignet?
Die SK 86 DIO eignet sich hervorragend für den Einsatz in Schaltnetzteilen, Gleichrichterschaltungen, als Freilaufdiode in der Leistungselektronik, in Verpolungsschutzschaltungen und in Hochfrequenzanwendungen, bei denen schnelle Schaltzeiten und geringe Verluste kritisch sind.
Welche Bedeutung hat das DO-214AB Gehäuse für die Anwendung?
Das DO-214AB Gehäuse (auch SMB genannt) ist ein standardisiertes und kompaktes Gehäuse für die Oberflächenmontage (SMD). Es bietet eine gute Wärmeableitung und ermöglicht eine einfache und platzsparende Integration in Leiterplattendesigns, was für moderne Elektronikentwicklungen von Vorteil ist.
Wie wirkt sich die niedrige Durchlassspannung der SK 86 DIO auf die Wärmeentwicklung aus?
Eine niedrigere Durchlassspannung bedeutet, dass bei gleichem Strom weniger Energie in Wärme umgewandelt wird. Die SK 86 DIO reduziert somit die eigene Wärmeentwicklung und trägt dazu bei, die thermische Belastung des Gesamtsystems zu minimieren, was die Lebensdauer anderer Komponenten verlängern kann.
Kann die SK 86 DIO auch in Geräten mit geringerer Stromstärke eingesetzt werden?
Ja, die SK 86 DIO kann problemlos auch in Anwendungen mit geringerer Stromstärke eingesetzt werden. Ihre Vorteile wie die niedrige Durchlassspannung und schnelle Schaltzeit bleiben bestehen und können die Performance auch in kleineren Schaltungen positiv beeinflussen.
Was bedeutet die Angabe „60 V“ für die maximale Sperrspannung?
Die Angabe „60 V“ bezieht sich auf die maximale Sperrspannung (Vrrm – Peak Repetitive Reverse Voltage), die die Diode in Sperrrichtung sicher aushalten kann, ohne durchzuschlagen. Für eine zuverlässige Funktion sollte die im Einsatz auftretende maximale Sperrspannung diesen Wert nicht überschreiten.
Gibt es Besonderheiten bei der Lötung von DO-214AB Gehäusen zu beachten?
Beim Löten von SMD-Bauteilen wie der SK 86 DIO im DO-214AB Gehäuse ist es wichtig, die empfohlenen Löttemperaturen und Lötzeiten des Herstellers zu beachten, um das Bauteil nicht thermisch zu überlasten. Eine korrekte Löttechnik sorgt für eine sichere elektrische und mechanische Verbindung.
