Leistungsstarke Schottkydiode SK 84C: Optimale Lösung für schnelle Schaltanwendungen
Wenn Sie eine hochzuverlässige und effiziente Gleichrichterlösung für anspruchsvolle Elektronikanwendungen suchen, ist die Schottkydiode SK 84C die ideale Wahl. Diese Diode wurde speziell für Szenarien entwickelt, in denen geringe Durchlassspannung, schnelle Schaltzeiten und hohe Strombelastbarkeit entscheidend sind, insbesondere in Netzteilen, Schutzkreisen und Gleichrichtern mit geringen Verlusten. Sie ist die bevorzugte Komponente für Ingenieure und Entwickler, die Standardlösungen durch überlegene Leistung und Zuverlässigkeit ersetzen möchten.
Überlegene Leistung und Effizienz: Warum SK 84C die bessere Wahl ist
Die SK 84C Schottkydiode zeichnet sich durch ihre einzigartigen Eigenschaften aus, die sie von herkömmlichen PN-Übergangs-Siliziumdioden abheben. Ihr Kernmerkmal ist der Schottky-Kontakt zwischen Metall und Halbleiter, der zu einer erheblich reduzierten Sperrschichtbildung führt. Dies resultiert in einer äußerst niedrigen Durchlassspannung (typischerweise im Bereich von 0,3 V bis 0,5 V, im Vergleich zu 0,7 V bis 1,0 V bei Standarddioden). Diese geringere Durchlassspannung bedeutet weniger Energieverlust in Form von Wärme, was zu einer gesteigerten Energieeffizienz und geringeren Betriebstemperaturen führt. Für Anwendungen, bei denen Energieeinsparung und Wärmeableitung kritisch sind, ist die SK 84C somit die überlegene Komponente.
Zusätzlich zur geringen Durchlassspannung bietet die SK 84C extrem schnelle Schaltzeiten. Da bei Schottkydioden keine Minoritätsladungsträger gespeichert werden müssen, wie es bei herkömmlichen Dioden der Fall ist, ist der Prozess des Ein- und Ausschaltens um Größenordnungen schneller. Dies ist entscheidend für Hochfrequenzanwendungen und Schaltnetzteile, wo schnelle Reaktionen unerlässlich sind, um Signalverluste zu minimieren und die Systemstabilität zu gewährleisten. Die hohe Strombelastbarkeit von 8 A und die Spannungsfestigkeit von 40 V machen sie zudem robust für eine Vielzahl von Leistungsanwendungen.
Technologische Vorteile der SK 84C Schottkydiode
Die Konstruktion der SK 84C basiert auf modernster Halbleitertechnologie, die auf die Optimierung von elektrischen Parametern abzielt. Der Aufbau nutzt typischerweise ein Edelmetall (z.B. Platin, Palladium oder Wolfram) in direktem Kontakt mit einem n-leitenden Siliziumsubstrat. Dieser Metall-Halbleiter-Übergang bildet eine Schottky-Barriere, die für die charakteristisch niedrige Durchlassspannung und die schnellen Schaltzeiten verantwortlich ist. Im Gegensatz zu einem p-n-Übergang, bei dem die Stromleitung durch Minoritätsladungsträger gesteuert wird, erfolgt die Leitung in der Schottkydiode primär über Majoritätsladungsträger. Dies eliminiert den langsamen Rekombinationsprozess von Minoritätsladungsträgern, der bei herkömmlichen Dioden die Schaltgeschwindigkeit limitiert.
Die geringe parasitäre Kapazität, die durch den dünnen Sperrschichtbereich des Schottky-Kontakts entsteht, trägt ebenfalls zu den schnellen Schaltzeiten bei. Dies minimiert die Lade- und Entladezeiten der Kapazität, was für Hochfrequenzbetrieb unerlässlich ist.
Anwendungsbereiche und Einsatzmöglichkeiten
Die SK 84C Schottkydiode ist aufgrund ihrer herausragenden Eigenschaften vielseitig einsetzbar:
- Schaltnetzteile (SMPS): Sie fungiert als Ausgangsgleichrichter oder Freilaufdiode, wo schnelle Schaltzeiten und geringe Verluste die Effizienz und Wärmeentwicklung des Netzteils maßgeblich verbessern.
- Netzfilter und Überspannungsschutz: Ihre schnelle Reaktionszeit ermöglicht einen effektiven Schutz vor transienten Spannungsspitzen und Störungen.
- Pufferbatterie- und Rückkopplungsschutz: Verhindert ungewollte Entladung von Kondensatoren oder Batterien und schützt empfindliche Schaltkreise vor Rückspannungen.
- Dioden-Arrays und Multiplexer: In Logikschaltungen zur schnellen Signalumleitung und Trennung.
- Gleichrichtung in Niederspannungsanwendungen: Wo eine möglichst geringe Spannungsabfall kritisch ist, um die Systemspannung zu maximieren.
- HF-Demodulation: Ihre Schnelligkeit macht sie geeignet für die Demodulation von Hochfrequenzsignalen.
Robuste Konstruktion und Gehäuseform

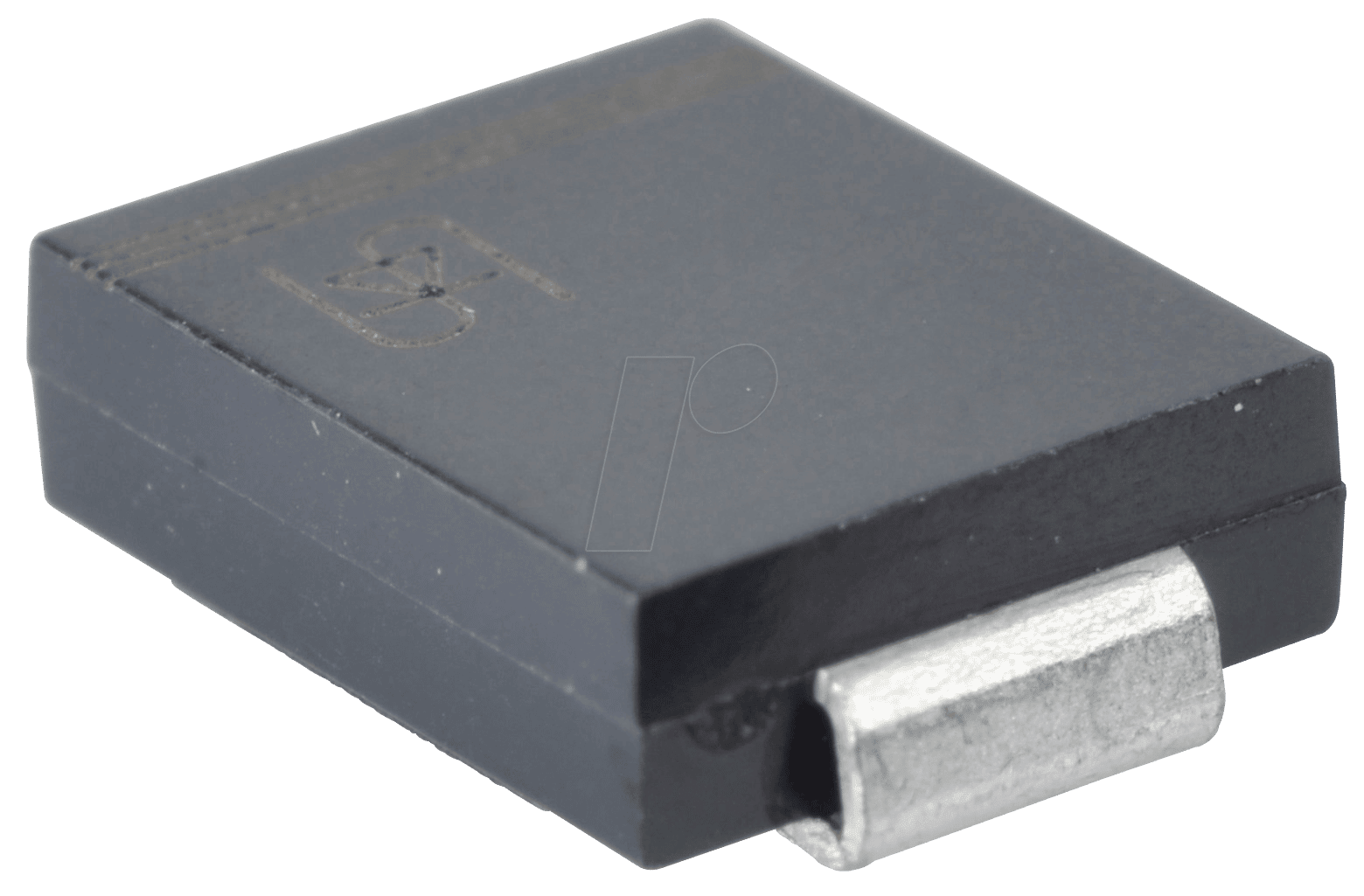

Die SK 84C wird im SMC-Gehäuse (Surface Mount Component) geliefert. Dieses Gehäuse ist für die Oberflächenmontage auf Leiterplatten konzipiert und bietet eine gute Wärmeableitung, was bei den erwarteten Strombelastungen von Vorteil ist. Das SMC-Gehäuse ist kompakt und robust, was eine einfache Integration in moderne elektronische Designs ermöglicht. Die metallischen Anschlüsse gewährleisten eine zuverlässige elektrische Verbindung und eine gute thermische Kopplung zur Leiterplatte.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Schottkydiode |
| Modellnummer | SK 84C |
| Max. Sperrspannung (Vrrm) | 40 V |
| Max. Durchlassstrom (If(AV)) | 8 A |
| Typische Durchlassspannung (Vf @ If) | ca. 0.4 V bei 8 A (typischerabhängig von der genauen Spezifikation des Herstellers) |
| Maximale Stoßstrombelastbarkeit (Ifsm) | Typischerweise deutlich höher als der Nennstrom, z.B. 150 A bei 1/2 Zyklus, 50/60 Hz (Herstellerspezifikation beachten) |
| Betriebstemperaturbereich (Tj) | Typischerweise -55 °C bis +150 °C (Herstellerspezifikation beachten) |
| Gehäusetyp | SMC (Surface Mount Component) |
| Anschlussart | Oberflächenmontage |
| Wärmewiderstand (RthJA) | Abhängig von der Montage und dem Kühlkörper (typischerweise gering durch Oberflächenmontage) |
| Material des Halbleiterübergangs | Schottky-Kontakt (Metall-Halbleiter-Übergang) |
Vorteile im Überblick
- Sehr geringe Durchlassspannung: Reduziert Leistungsverluste und Wärmeentwicklung.
- Extrem schnelle Schaltzeiten: Ideal für Hochfrequenzanwendungen und Schaltnetzteile.
- Hohe Strombelastbarkeit: Geeignet für anspruchsvolle Leistungsschaltungen.
- Gute thermische Eigenschaften: Durch das SMC-Gehäuse und die Möglichkeit zur effizienten Wärmeableitung.
- Hohe Zuverlässigkeit: Robuste Konstruktion für langlebigen Betrieb.
- Platzsparendes Design: Das SMC-Gehäuse ermöglicht kompakte Schaltungsdesigns.
FAQ – Häufig gestellte Fragen zu SK 84C – Schottkydiode, 40 V, 8 A, SMC
Was ist der Hauptvorteil einer Schottkydiode im Vergleich zu einer Standard-Siliziumdiode?
Der Hauptvorteil einer Schottkydiode wie der SK 84C ist ihre deutlich geringere Durchlassspannung und ihre extrem schnelle Schaltgeschwindigkeit. Dies führt zu geringeren Energieverlusten, reduzierter Wärmeentwicklung und ermöglicht den Einsatz in Hochfrequenzanwendungen, wo Standarddioden an ihre Grenzen stoßen.
In welchen Anwendungen ist die SK 84C besonders gut geeignet?
Die SK 84C ist besonders gut geeignet für Schaltnetzteile (SMPS) als Ausgangsgleichrichter oder Freilaufdiode, für Überspannungsschutzschaltungen, als Pufferdioden, in Niederspannungsanwendungen, wo jede Spannungsabfall minimiert werden muss, und generell in allen Leistungselektronik-Schaltungen, die hohe Effizienz und schnelle Reaktionszeiten erfordern.
Wie unterscheidet sich die SK 84C von anderen Schottkydioden mit ähnlicher Strombelastbarkeit?
Die SK 84C bietet eine spezifische Kombination aus Spannungsfestigkeit (40 V) und Strombelastbarkeit (8 A) im SMC-Gehäuse. Die genaue Leistung kann sich je nach Hersteller und spezifischer Die-Konstruktion unterscheiden, aber die hier genannten Parameter definieren ihre Positionierung für moderate bis hohe Stromanwendungen mit vergleichsweise niedrigerer Spannung.
Kann die SK 84C für digitale Logikschaltungen verwendet werden?
Ja, die schnelle Schaltgeschwindigkeit der SK 84C macht sie auch für bestimmte digitale Logikschaltungen geeignet, insbesondere dort, wo schnelle Signalumleitung oder Schutzfunktionen benötigt werden. Ihre Hauptanwendung liegt jedoch typischerweise im Leistungsbereich.
Was bedeutet „SMC-Gehäuse“ im Zusammenhang mit der SK 84C?
„SMC“ steht für Surface Mount Component. Dies bedeutet, dass die Diode für die direkte Montage auf der Oberfläche einer Leiterplatte ausgelegt ist und nicht durch ein Loch gesteckt wird. Dieses Gehäuse bietet Vorteile wie geringen Platzbedarf, gute Wärmeableitung und automatisierte Bestückung.
Welche Auswirkungen hat die geringe Durchlassspannung der SK 84C auf die Systemeffizienz?
Eine geringere Durchlassspannung bedeutet, dass weniger Energie als Wärme verloren geht. Bei einer typischen Durchlassspannung von 0,4 V im Vergleich zu 0,7 V einer Standarddiode bei 8 A Stromfluss ergibt sich eine Differenz von 0,3 V 8 A = 2,4 Watt pro Diode. Diese Energieeinsparung ist besonders in Netzteilen und leistungselektronischen Systemen mit hohem Durchsatz signifikant und führt zu geringeren Betriebskosten und weniger Bedarf an aufwendiger Kühlung.
Wie wird die Wärmeabfuhr bei der SK 84C im SMC-Gehäuse optimiert?
Das SMC-Gehäuse selbst bietet bereits eine gute Fläche für die Wärmeabfuhr zur Leiterplatte. Für eine optimale Wärmeableitung ist es ratsam, die Diode auf einer Leiterbahn mit ausreichender Kupferfläche zu montieren, die als Kühlkörper dient. In besonders thermisch anspruchsvollen Anwendungen kann auch die Anbindung an einen zusätzlichen Kühlkörper in Betracht gezogen werden, obwohl dies bei den angegebenen Nennwerten oft nicht zwingend erforderlich ist.
