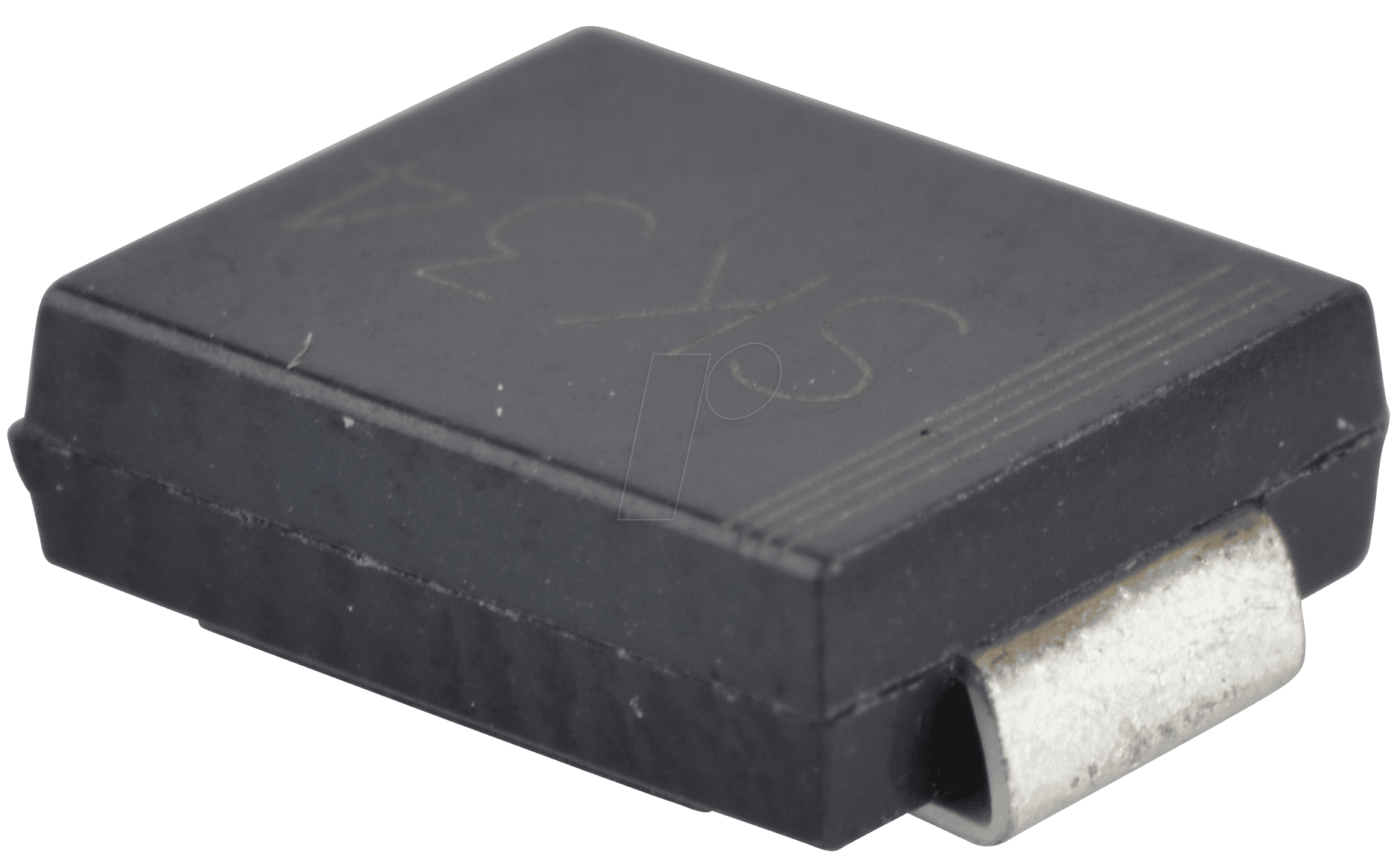

SK 84 DIO – Schottkydiode: Effiziente Gleichrichtung für anspruchsvolle Elektronikprojekte
Benötigen Sie eine hocheffiziente Lösung zur Gleichrichtung von Wechselspannung in Ihren Schaltkreisen? Die SK 84 DIO Schottkydiode ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die maximale Leistungseffizienz, niedrige Durchlassspannung und schnelle Schaltzeiten für ihre Elektronikprojekte benötigen. Diese Diode wurde speziell entwickelt, um Verluste zu minimieren und die Zuverlässigkeit Ihrer Schaltungen zu erhöhen, insbesondere dort, wo Energieeinsparung und präzise Spannungsregelung im Vordergrund stehen.
Überragende Leistung durch Schottky-Technologie
Die SK 84 DIO zeichnet sich durch ihre herausragenden Eigenschaften aus, die sie von herkömmlichen PN-Übergangsdioden abheben. Durch den Einsatz der Schottky-Technologie wird die interne Barriere geringer gehalten, was zu einer signifikant reduzierten Vorwärtsspannung (Vf) führt. Dies bedeutet weniger Energieverlust in Form von Wärme und eine höhere Effizienz Ihres Gesamtsystems. Für Anwendungen wie Schaltnetzteile, Freilaufdioden in induktiven Lasten oder als Gleichrichter in Hochfrequenzschaltungen ist diese Eigenschaft von entscheidender Bedeutung. Die niedrige Durchlassspannung minimiert zudem die Belastung nachgeschalteter Komponenten und ermöglicht kompaktere Designs.
Hauptvorteile der SK 84 DIO Schottkydiode
- Niedrige Durchlassspannung (Vf): Minimiert Leistungsverluste und erhöht die Energieeffizienz, was besonders in leistungsempfindlichen Anwendungen vorteilhaft ist.
- Schnelle Schaltzeiten: Ermöglicht den Einsatz in Hochfrequenzanwendungen und Schaltnetzteilen, wo schnelle Umschaltvorgänge entscheidend sind.
- Hohe Sperrspannung (Vr): Die angegebene Sperrspannung von 40 V bietet ausreichend Spielraum für viele gängige Anwendungen und schützt die Schaltung vor Überspannung.
- Hoher Gleichrichtstrom (If): Mit einem Nennstrom von 8 A bewältigt diese Diode auch anspruchsvollere Lasten und ist somit vielseitig einsetzbar.
- Kompaktes DO-214AB Gehäuse: Dieses Standardgehäuseformat erleichtert die Integration in bestehende Platinendesigns und ermöglicht eine platzsparende Montage.
- Reduzierte Wärmeentwicklung: Die geringeren Verluste führen zu einer niedrigeren Betriebstemperatur, was die Lebensdauer und Zuverlässigkeit der gesamten Schaltung erhöht.
- Verbesserte Leistung in Schaltnetzteilen: Ideal als sekundärer Gleichrichter zur Reduzierung von Schaltverlusten und zur Steigerung der Effizienz.
- Effektiver Freilaufschutz: Schützt empfindliche Halbleiterbauelemente vor Spannungsspitzen, die beim Abschalten induktiver Lasten entstehen.
Technische Spezifikationen und Qualität
| Merkmal | Spezifikation / Eigenschaft |
|---|---|
| Typ | Schottkydiode |
| Modell | SK 84 DIO |
| Maximale Sperrspannung (Vr) | 40 V |
| Maximaler Gleichrichtstrom (If) | 8 A |
| Gehäuseform | DO-214AB |
| Typische Durchlassspannung (Vf) bei 8 A | Geringer als bei Standard-Dioden, typisch unter 0.5 V (spezifische Werte hängen von der genauen Messung und Temperatur ab, optimiert für minimalen Verlust) |
| Betriebstemperaturbereich | Breiter Bereich für zuverlässigen Einsatz in verschiedenen Umgebungen (typisch -55°C bis +150°C) |
| Herstellerqualität | Produziert nach hohen Industriestandards für Langlebigkeit und Performance. |
| Anwendungsbereiche | Schaltnetzteile, Freilaufdioden, Gleichrichter in Hochfrequenzschaltungen, Energieumwandlungssysteme. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die SK 84 DIO Schottkydiode findet breite Anwendung in einer Vielzahl von elektronischen Systemen, wo Effizienz und Zuverlässigkeit an erster Stelle stehen. Ihre primäre Stärke liegt in der schnellen und verlustarmen Gleichrichtung von Wechselspannungen. In modernen Schaltnetzteilen spielt sie eine entscheidende Rolle als sekundärer Gleichrichter. Hier wandelt sie die hochfrequenten Wechselspannungen des Ausgangs in nutzbare Gleichspannung um. Dank ihrer geringen Durchlassspannung trägt sie maßgeblich zur Steigerung der Gesamteffizienz des Netzteils bei, was zu weniger Wärmeentwicklung und geringeren Betriebskosten führt.
Ein weiteres wichtiges Einsatzgebiet ist der Schutz von empfindlichen Halbleiterbauelementen, wie beispielsweise Transistoren oder ICs, vor Spannungsspitzen, die beim schnellen Abschalten von Spulen oder Motoren entstehen können. Als Freilaufdiode leitet die SK 84 DIO den induktiv gespeicherten Energiefluss sicher ab und verhindert so Schäden an der Steuerelektronik. Ihre schnellen Schaltzeiten sind hierbei von Vorteil, da sie schnell auf die induktive Rückwirkung reagieren kann.
Darüber hinaus ist die SK 84 DIO eine ausgezeichnete Wahl für Hochfrequenzanwendungen, bei denen die Schaltgeschwindigkeiten von Standarddioden an ihre Grenzen stoßen. Dies kann beispielsweise in HF-Generatoren, Detektionsschaltungen oder Modulatoren der Fall sein. Die Fähigkeit, hohe Ströme mit geringen Verlusten zu verarbeiten, macht sie auch für Leistungselektronik-Anwendungen interessant, bei denen Energieeffizienz maximiert werden muss.
Technische Vertiefung: Die Vorteile der Schottky-Barriere
Der Kern der überlegenen Leistung der SK 84 DIO liegt in ihrer Konstruktion als Schottkydiode. Im Gegensatz zu herkömmlichen PN-Übergangsdioden, die auf einem Halbleiterübergang basieren, nutzt eine Schottkydiode einen Metall-Halbleiter-Übergang. Dieser spezielle Aufbau führt zu einer deutlich geringeren Sperrschichtkapazität und einer erheblich reduzierten Barrierenhöhe. Die Folge ist eine drastisch verringerte Durchlassspannung (Vf) im eingeschalteten Zustand. Während eine typische Silizium-Diode eine Vf von 0,6 bis 0,7 Volt aufweisen kann, liegt die Vf einer Schottkydiode bei vergleichbaren Strömen oft unter 0,4 Volt, bei der SK 84 DIO sogar tendenziell noch geringer im optimalen Betriebsbereich. Diese Reduktion der Vorwärtsspannung um mehrere Zehntel Volt mag gering erscheinen, multipliziert sich jedoch in Anwendungen mit hohen Strömen oder schnellen Schaltzyklen zu signifikanten Energieeinsparungen.
Die geringere Barrierenhöhe bedingt auch eine reduzierte Minoritätsladungsträgerinjektion. Dies ist ein Schlüsselfaktor für die schnellen Schaltzeiten. Bei herkömmlichen Dioden müssen nach dem Umschalten von leitend auf sperrend Minoritätsladungsträger, die sich im leitenden Zustand angesammelt haben, erst abgebaut oder rekombiniert werden. Dieser Prozess verlangsamt das Abschalten. Bei Schottkydioden ist die Menge der injizierten Minoritätsladungsträger deutlich geringer, was zu einer wesentlich schnelleren Erholung im Sperrzustand führt. Diese Eigenschaft ist essenziell für den Einsatz in Hochfrequenz-Schaltanwendungen, wo Tausende oder gar Millionen von Schaltzyklen pro Sekunde stattfinden.
Die SK 84 DIO mit ihrer Fähigkeit, 8 Ampere zu verarbeiten, zeigt, dass die Schottky-Technologie auch für leistungsfähigere Anwendungen skalierbar ist. Die 40V Sperrspannung bietet dabei eine robuste Leistungsgrenze für viele gängige Netzteildesigns und Schutzschaltungen. Das DO-214AB Gehäuse (auch als SMDC bekannt) ist ein standardisiertes oberflächenmontierbares Bauteilgehäuse, das gute thermische Eigenschaften für seine Größe bietet und eine effiziente Wärmeabfuhr ermöglicht, was wiederum zur Zuverlässigkeit beiträgt.
FAQ – Häufig gestellte Fragen zu SK 84 DIO – Schottkydiode, 40 V, 8 A, DO-214AB
Was ist der Hauptvorteil einer Schottkydiode wie der SK 84 DIO gegenüber einer Standarddiode?
Der Hauptvorteil liegt in der deutlich niedrigeren Durchlassspannung (Vf). Dies führt zu geringeren Leistungsverlusten in Form von Wärme und somit zu einer höheren Energieeffizienz Ihres Systems. Zusätzlich zeichnen sich Schottkydioden durch schnellere Schaltzeiten aus.
In welchen Anwendungen ist die SK 84 DIO besonders gut geeignet?
Die SK 84 DIO eignet sich hervorragend für den Einsatz in Schaltnetzteilen (insbesondere als sekundärer Gleichrichter), als Freilaufdiode für induktive Lasten (Motoren, Relais), in Hochfrequenzschaltungen und überall dort, wo schnelle und verlustarme Gleichrichtung erforderlich ist.
Kann die SK 84 DIO auch für höhere Spannungen verwendet werden?
Die maximale Sperrspannung der SK 84 DIO beträgt 40 Volt. Für Anwendungen, die höhere Sperrspannungen erfordern, müssten geeignete höher spezifizierte Schottkydioden oder andere Diodentypen in Betracht gezogen werden.
Wie unterscheidet sich das DO-214AB Gehäuse von anderen Diodengehäusen?
Das DO-214AB (auch bekannt als SMB) ist ein gängiges Gehäuseformat für oberflächenmontierbare Bauteile (SMD). Es bietet eine gute Balance zwischen Größe, Leistung und thermischer Entkopplung für Bauteile dieser Leistungsklasse und ist einfach auf Leiterplatten zu montieren.
Welche Auswirkungen hat die niedrige Durchlassspannung auf die Wärmeentwicklung?
Eine niedrigere Durchlassspannung bedeutet, dass weniger Energie in Form von Wärme in der Diode umgewandelt wird. Dies führt zu einer geringeren Eigenerwärmung der Diode selbst und reduziert somit die thermische Belastung der gesamten Schaltung, was die Lebensdauer und Zuverlässigkeit erhöht.
Wie beeinflussen die schnellen Schaltzeiten die Funktionalität in Schaltnetzteilen?
In Schaltnetzteilen müssen Dioden sehr schnell zwischen dem leitenden und dem sperrenden Zustand wechseln. Die schnellen Schaltzeiten der SK 84 DIO minimieren die Verluste während dieser Umschaltvorgänge, was die Effizienz des Netzteils weiter steigert und die Entstehung von Störsignalen reduziert.
Ist die SK 84 DIO für den Einsatz in extremen Temperaturbereichen geeignet?
Schottkydioden, wie die SK 84 DIO, sind in der Regel für einen weiten Betriebstemperaturbereich ausgelegt, oft von -55°C bis +150°C. Dies ermöglicht ihren zuverlässigen Einsatz in einer Vielzahl von Umgebungsbedingungen, von kalten Regionen bis hin zu wärmeren industriellen Umgebungen.
