SK 810 DIO – Hochleistungs-Schottkydiode für anspruchsvolle Schaltungen
Wenn Sie eine robuste und effiziente Lösung für die Gleichrichtung, Spannungsbegrenzung oder als Freilaufdiode in Ihren elektronischen Schaltungen suchen, ist die SK 810 DIO Schottkydiode die erste Wahl. Entwickelt für professionelle Anwendungen in der Leistungselektronik, Industrieautomation und im Netzteilbau, bietet sie eine herausragende Performance und Zuverlässigkeit, die Standarddioden übertrifft.
Überlegene Schaltleistung und Effizienz dank Schottky-Technologie
Die SK 810 DIO basiert auf der fortschrittlichen Schottky-Technologie, die ihr entscheidende Vorteile gegenüber herkömmlichen p-n-Übergangs-Dioden verleiht. Der Kernvorteil liegt in der Minimierung des Spannungsabfalls über der Diode im eingeschalteten Zustand (Durchlassspannung, VF) und der drastisch reduzierten Sperrverzögerungszeit. Dies führt zu:
- Signifikant geringeren Leistungsverlusten: Weniger Wärmeentwicklung bedeutet höhere Effizienz und geringere Anforderungen an Kühllösungen, was sich direkt in Energieeinsparungen und längerer Lebensdauer der Komponenten auswirkt.
- Schnelleren Schaltzeiten: Die nahezu nicht vorhandene Sperrverzögerungszeit ermöglicht ultraschnelles Schalten, was für Hochfrequenzanwendungen und Schaltnetzteile unerlässlich ist, um Energieverluste und elektromagnetische Störungen (EMI) zu minimieren.
- Höherer Energieeffizienz: Insbesondere in energieintensiven Anwendungen profitiert das Gesamtsystem von der verbesserten Effizienz, was sich positiv auf Betriebskosten und ökologischen Fußabdruck auswirkt.
- Verbessertem thermischen Management: Die geringere Abwärme vereinfacht das thermische Design der gesamten Schaltung und reduziert das Risiko von thermischem Durchgehen kritischer Komponenten.
Anwendungsgebiete der SK 810 DIO
Die Vielseitigkeit und Leistungsfähigkeit der SK 810 DIO macht sie zu einer idealen Komponente für eine breite Palette von elektronischen Systemen:
- Schaltnetzteile (SMPS): Als Gleichrichter in der Ausgangsstufe oder als Freilaufdiode in Inverter-Topologien reduziert sie Verluste und verbessert die Effizienz.
- Leistungselektronik: In Energieumwandlungssystemen wie DC/DC-Wandlern, USVs und Solarwechselrichtern spielt ihre schnelle Schaltcharakteristik eine Schlüsselrolle.
- Industrielle Steuerungen: Für die Stromversorgung von Automatisierungskomponenten und in der Motorsteuerung leistet sie zuverlässige Dienste.
- Verpolungsschutz: Einfacher und effizienter Schutz vor versehentlicher Verpolung bei der Spannungsversorgung.
- RF-Anwendungen: Aufgrund ihrer geringen Kapazität und schnellen Schaltzeiten auch für Hochfrequenz-Demodulation und -Mischung geeignet.
Technische Spezifikationen und Aufbau
Die SK 810 DIO zeichnet sich durch ihre sorgfältige Konstruktion und spezifizierten Eigenschaften aus, die sie für den anspruchsvollen Einsatz prädestinieren:
| Merkmal | Spezifikation |
|---|---|
| Diodentyp | Schottkydiode |
| Maximale Sperrspannung (VRRM) | 100 V |
| Maximaler Gleichrichtstrom (IF(AV)) | 8 A |
| Gehäusetyp | DO-214AB (SMD) |
| Durchlassspannung (VF) bei 8 A | Typischerweise unter 0.5 V (abhängig von der genauen Ausführung und Temperatur) |
| Maximaler Spitzenstrom (IFSM) | In der Regel für kurzzeitige Überlast ausgelegt, spezifiziert im Datenblatt (z.B. 75A @ 10ms) |
| Betriebstemperaturbereich (Tj) | Umfassend, typischerweise -55 °C bis +150 °C |
| Schottky-Barriere | Optimiert für geringen Leckstrom und niedrige Durchlassspannung. Die spezifische Metallisierung und Halbleitermaterialien (oft Galliumarsenid oder Silizium mit speziellen Dotierungen) gewährleisten die Performance. |
| Verpackung | Oberflächenmontage (SMD) für automatisierte Bestückung und kompaktes Design. Das DO-214AB Gehäuse bietet gute thermische Anbindung an die Leiterplatte. |
Materialien und Konstruktion für Zuverlässigkeit
Die SK 810 DIO wird unter strengen Qualitätskontrollen gefertigt, um höchste Zuverlässigkeit und Langlebigkeit zu gewährleisten. Der Aufbau der Schottkydiode ist auf maximale Effizienz und Robustheit ausgelegt:
- Halbleitermaterial: Hochwertiges Silizium mit spezieller Dotierung und einer Metallisierung, die eine niedrige Schottky-Barriere erzeugt. Dies ist essenziell für die geringe Durchlassspannung und die schnelle Schaltfähigkeit.

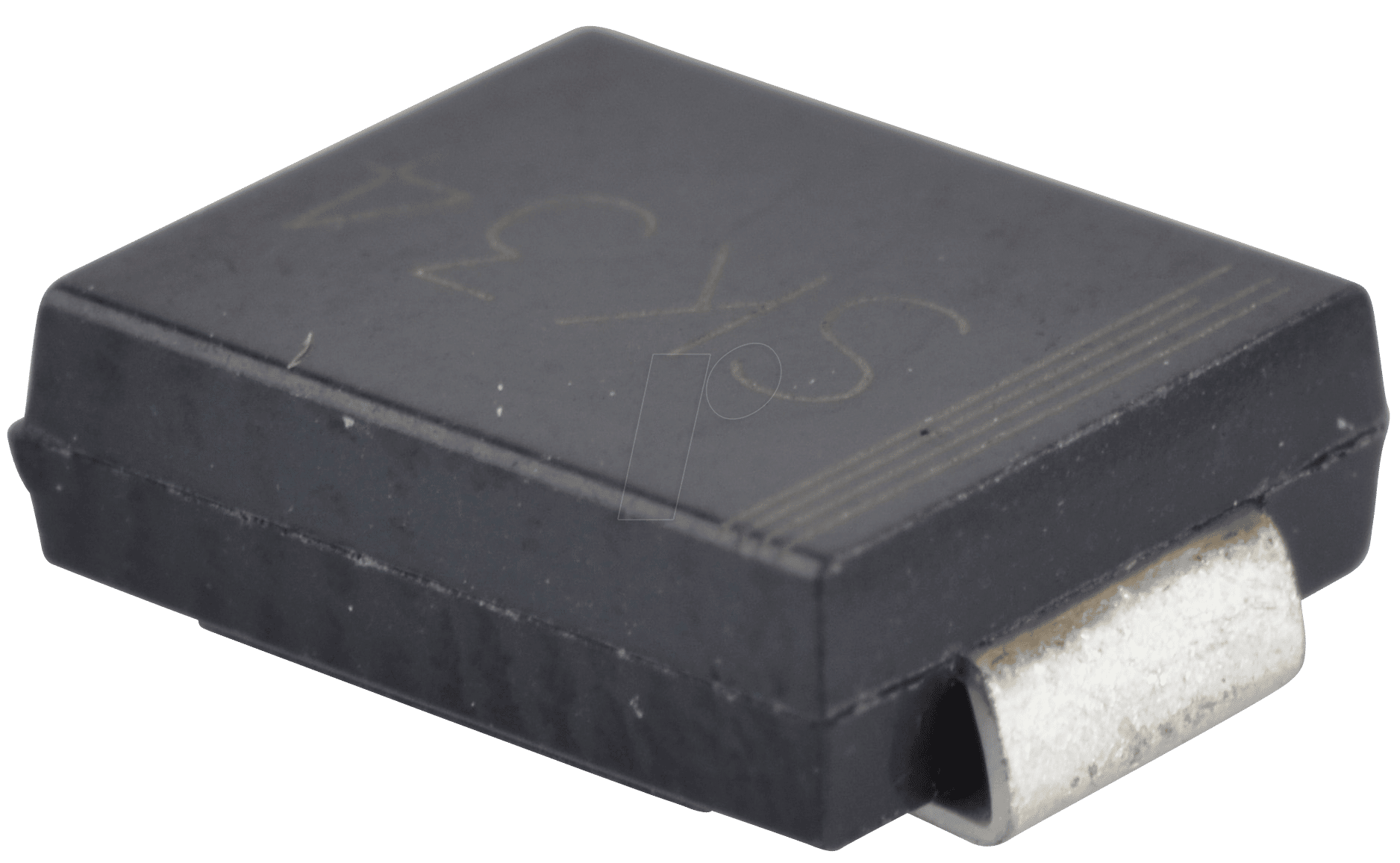

- Gehäuse: Das DO-214AB-Gehäuse (auch bekannt als SMC oder DO-214AB) ist ein Standardgehäuse für Oberflächenmontage (SMD). Es besteht aus einem robusten Kunststoff, der thermisch und elektrisch isoliert. Die Anschlüsse sind verlötet und für Lötprozesse optimiert, um eine dauerhafte und sichere Verbindung zur Leiterplatte zu gewährleisten.
- Anschlüsse: Die Metallanschlüsse sind typischerweise mit einer Zinn-Legierung beschichtet, die eine exzellente Lötbarkeit und Korrosionsbeständigkeit bietet.
- Innere Struktur: Die Diode selbst ist so konzipiert, dass sie eine hohe Stromtragfähigkeit bei geringer Durchlassspannung und minimaler Sperrstromaufnahme ermöglicht. Der Einsatz von optimierten Diffusions- und Passivierungstechniken minimiert Oberflächeneffekte und verbessert die Stabilität über einen weiten Temperaturbereich.
Vorteile gegenüber Standard-Siliziumdioden
Die Entscheidung für eine Schottkydiode wie die SK 810 DIO anstelle einer Standard-Siliziumdiode bringt klare Vorteile:
- Schnellere Schaltzeiten: Die Abwesenheit einer ausgeprägten Sperrverzögerungszeit ist entscheidend für Hochfrequenzanwendungen und reduziert EMI.
- Geringerer Energieverlust: Die deutlich niedrigere Durchlassspannung bedeutet weniger Wärmeentwicklung und somit höhere Gesamteffizienz.
- Höhere Wirkungsgrade: In Netzteilen und Leistungsumwandlungssystemen können Wirkungsgrade von über 95% erreicht werden.
- Vereinfachtes Wärmemanagement: Weniger Abwärme erfordert kleinere Kühlkörper und ermöglicht eine höhere Leistungsdichte.
- Breiterer Einsatzbereich: Ideal für Anwendungen, bei denen Effizienz und Schnelligkeit im Vordergrund stehen.
FAQ – Häufig gestellte Fragen zu SK 810 DIO – Schottkydiode, 100 V, 8 A, DO-214AB
Was ist der Hauptvorteil einer Schottkydiode gegenüber einer Standarddiode?
Der Hauptvorteil einer Schottkydiode, wie der SK 810 DIO, liegt in ihrer deutlich geringeren Durchlassspannung (VF) und der nahezu nicht vorhandenen Sperrverzögerungszeit. Dies führt zu geringeren Leistungsverlusten, höherer Effizienz und schnelleren Schaltzeiten, was sie für viele moderne Elektronikanwendungen überlegen macht.
Für welche Art von Schaltungen ist die SK 810 DIO besonders geeignet?
Die SK 810 DIO ist ideal für Schaltnetzteile, DC/DC-Wandler, Freilaufschaltungen, Verpolungsschutz und andere Anwendungen, bei denen hohe Effizienz, schnelle Schaltfrequenzen und geringe Verluste erforderlich sind. Ihre hohe Stromtragfähigkeit von 8 A macht sie auch für anspruchsvollere Leistungsumwandlungen geeignet.
Was bedeutet die Angabe „100 V“ für die Sperrspannung?
Die Angabe „100 V“ bezieht sich auf die maximale Sperrspannung (VRRM – Repetitive Peak Reverse Voltage), die die Diode im gesperrten Zustand sicher aushalten kann, ohne Schaden zu nehmen. Überschreitet die angelegte Sperrspannung diesen Wert, kann es zu einem Durchbruch kommen.
Wie unterscheidet sich die Durchlassspannung (VF) einer Schottkydiode von einer Siliziumdiode?
Die Durchlassspannung einer Schottkydiode ist typischerweise deutlich niedriger als bei einer Standard-Siliziumdiode. Während Siliziumdioden VF-Werte von ca. 0,7 V bis 1 V aufweisen können, liegt dieser Wert bei der SK 810 DIO im Bereich von unter 0,5 V bei Nenntstrom. Dies reduziert signifikant die Verlustleistung.
Ist das DO-214AB Gehäuse für Hochstromanwendungen geeignet?
Ja, das DO-214AB Gehäuse (auch bekannt als SMC) ist für seine gute Wärmeabfuhr für Oberflächenmontage-Bauteile bekannt und für die spezifizierten 8 A der SK 810 DIO gut ausgelegt. Für maximale Leistung und zur Vermeidung von thermischem Stau sollte jedoch eine ausreichende Kupferfläche auf der Leiterplatte zur Wärmeableitung vorgesehen werden, wie in den Anwendungsrichtlinien für SMD-Bauteile üblich.
Kann die SK 810 DIO in Hochfrequenzanwendungen eingesetzt werden?
Absolut. Die nahezu nicht vorhandene Sperrverzögerungszeit macht die SK 810 DIO zu einer exzellenten Wahl für Hochfrequenzanwendungen, da sie schnelle Schaltzyklen ohne signifikante Verluste ermöglicht, die bei herkömmlichen Dioden durch die lange Erholzeit entstehen würden.
Wie wichtig ist die richtige Löttechnik für die SK 810 DIO?
Eine korrekte Löttechnik ist entscheidend für die Leistung und Langlebigkeit der SK 810 DIO. Eine gute Lötverbindung gewährleistet nicht nur die elektrische Konnektivität, sondern auch eine effektive Wärmeabfuhr vom Diode-Gehäuse zur Leiterplatte. Empfehlungen des Herstellers bezüglich Löttemperatur, -zeit und Flussmittel sollten befolgt werden, um Schäden durch Überhitzung zu vermeiden und eine zuverlässige thermische Anbindung zu erzielen.
