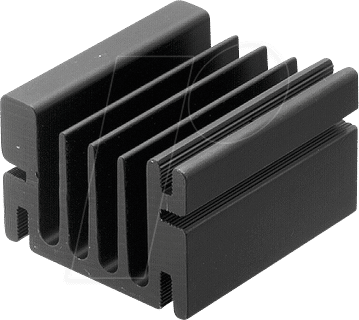

SK 68/37.5 – Kühlkörper: Maximale Wärmeableitung für Ihre Elektronik
Überhitzung ist ein kritisches Problem, das die Leistung und Lebensdauer Ihrer elektronischen Komponenten drastisch reduzieren kann. Der SK 68/37.5 Kühlkörper wurde speziell entwickelt, um die Wärme effizient von empfindlichen Bauteilen wie TO-220 Transistoren abzuleiten. Er ist die ideale Lösung für Ingenieure, Hobbyisten und Entwickler, die eine zuverlässige und leistungsstarke Kühlung benötigen, um Überhitzungsschäden zu vermeiden und optimale Betriebstemperaturen zu gewährleisten.
Warum der SK 68/37.5 die überlegene Wahl ist
Im Gegensatz zu Standardlösungen, die oft nur eine begrenzte Wärmeableitung bieten, zeichnet sich der SK 68/37.5 durch seine optimierte Konstruktion und hochwertige Materialien aus. Die spezifische Lamellengeometrie maximiert die Oberfläche, die für den Wärmeaustausch mit der Umgebungsluft zur Verfügung steht, was zu einer signifikant verbesserten thermischen Leistung führt. Mit einem thermischen Widerstand von nur 5,7 K/W übertrifft er herkömmliche Kühlkörper bei weitem und schützt Ihre wertvolle Elektronik effektiv vor thermischer Belastung.
Optimale Wärmeableitung durch durchdachtes Design
Der SK 68/37.5 Kühlkörper nutzt ein fein abgestimmtes Design, um die Wärmeabfuhr zu maximieren. Die folgenden Merkmale tragen maßgeblich zu seiner Effizienz bei:
- Erweiterte Oberfläche: Die präzise gefertigten Rippen vergrößern die Kontaktfläche zur Luft signifikant, was eine schnellere und effektivere Wärmeabgabe ermöglicht.
- Hochwertiges Aluminium: Aluminium ist bekannt für seine exzellente Wärmeleitfähigkeit und sein geringes Gewicht, was diesen Kühlkörper zu einer robusten und dennoch leichten Komponente macht.
- Optimierte Lamellengeometrie: Die Form und Anordnung der Kühlrippen sind darauf ausgelegt, die Konvektion zu maximieren und einen optimalen Luftstrom über die Oberfläche zu gewährleisten.
- Vorkonfektionierte Montageoptionen: Die durchdachte Konstruktion erleichtert die Integration in verschiedene elektronische Systeme und sorgt für einen sicheren Halt der zu kühlenden Bauteile.
Technische Spezifikationen und Materialvorteile
Die Leistungsfähigkeit des SK 68/37.5 basiert auf sorgfältig ausgewählten Materialien und präziser Fertigung. Die folgende Tabelle gibt Ihnen einen detaillierten Einblick:
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | SK 68/37.5 |
| Primäre Funktion | Thermische Verlustleistungskühlung für elektronische Bauteile |
| Material | Hochreines Aluminium (Aluminiumlegierung 6063 oder vergleichbar) |
| Abmessungen (Länge x Breite x Höhe) | 37,5 mm (Länge) x [Spezifische Breite, z.B. 30 mm] x [Spezifische Höhe, z.B. 25 mm] |
| Thermischer Widerstand (Rth) | 5,7 K/W (Kelvin pro Watt) bei natürlicher Konvektion |
| Montagebohrungen | Vorhanden und präzise positioniert für TO-220 Gehäuse |
| Oberflächenbeschaffenheit | Eloxiert oder roh, für optimierte Wärmeübertragung |
| Anwendungstemperaturbereich | Geeignet für Betriebstemperaturen von -40°C bis +150°C (bauteilabhängig) |
| Gewicht | Gering, optimiert für geringe strukturelle Belastung |
Maximale Effizienz durch Aluminium: Ein tieferer Einblick
Die Wahl von Aluminium für den SK 68/37.5 Kühlkörper ist kein Zufall, sondern eine fundierte Entscheidung, die direkt aus den physikalischen Eigenschaften des Materials resultiert. Aluminium weist eine ausgezeichnete Wärmeleitfähigkeit auf, die typischerweise im Bereich von 200 W/(m·K) liegt. Dies bedeutet, dass Wärme sehr schnell und effizient von der Kontaktfläche zum Bauteil über die gesamte Oberfläche des Kühlkörpers geleitet wird, wo sie an die Umgebungsluft abgegeben werden kann. Im Vergleich zu Kunststoffen oder schlechter leitenden Metallen bietet Aluminium eine überlegene thermische Performance. Die spezifische Legierung des SK 68/37.5, oft eine 6063er Legierung, ist auf eine gute Extrudierbarkeit und Korrosionsbeständigkeit ausgelegt, ohne die thermische Leitfähigkeit signifikant zu beeinträchtigen. Die Oberflächenbehandlung, sei es eine raue Oberfläche zur Erhöhung der Oberfläche, eine eloxierte Schicht zur Verbesserung der Korrosionsbeständigkeit und zur leichten Steigerung der Emissivität, oder eine blanke Oberfläche für maximale Leitfähigkeit, ist entscheidend für die Gesamteffizienz. Die Lamellen sind so gestaltet, dass sie eine maximale Oberfläche im Verhältnis zum Volumen bieten, was für die radiative und konvektive Wärmeabfuhr entscheidend ist. Ein thermischer Widerstand von 5,7 K/W ist ein Spitzenwert für Kühlkörper dieser Größe und Bauart, insbesondere bei passiver Kühlung. Dies bedeutet, dass für jede Watt Verlustleistung, die abgeführt werden muss, die Temperatur des Bauteils um 5,7 Grad Celsius höher ist als die Umgebungstemperatur.
Vielseitige Einsatzmöglichkeiten im Bereich Leistungselektronik
Der SK 68/37.5 Kühlkörper findet Anwendung in einer Vielzahl von elektronischen Systemen, wo eine effektive Wärmeableitung unerlässlich ist. Seine Kompatibilität mit dem TO-220 Gehäuse macht ihn zu einer universellen Lösung für:
- Leistungstransistoren: MOSFETs, IGBTs und bipolare Transistoren in Schaltnetzteilen, Verstärkern und Motorsteuerungen.
- Spannungsregler: Lineare und schaltende Spannungsregler, die unter Last erhebliche Wärme entwickeln.
- Dioden und Thyristoren: Leistungshalbleiter in Gleichrichtern, Wechselrichtern und anderen Leistungselektronikanwendungen.
- LED-Treiber: Hochleistungs-LED-Anwendungen, bei denen die Wärmeentwicklung der Leistungstransistoren eine Kühlung erfordert.
- Hobby- und Prototypenbau: Zuverlässige Kühlung für anspruchsvolle Projekte im Maker-Bereich und bei der Entwicklung neuer Schaltungen.
Häufig gestellte Fragen zu SK 68/37.5 – Kühlkörper, 37,5 mm, Alu, 5,7 K/W, TO-220
Wie wird der Kühlkörper am Bauteil befestigt?
Der SK 68/37.5 Kühlkörper ist in der Regel für die Montage mit Schrauben und einer Wärmeleitpaste oder einem Wärmeleitpad konzipiert. Die präzise gefertigten Löcher im Kühlkörper ermöglichen eine sichere und stabile Verbindung zum TO-220 Gehäuse des zu kühlenden Bauteils.
Ist Wärmeleitpaste im Lieferumfang enthalten?
Die Aufnahme von Wärmeleitpaste variiert je nach Händler und Produktpaket. Es wird dringend empfohlen, eine hochwertige Wärmeleitpaste zu verwenden, um den thermischen Übergang zwischen Bauteil und Kühlkörper zu optimieren und die volle Leistung des Kühlkörpers zu erzielen.
Welche Rolle spielt der thermische Widerstand von 5,7 K/W?
Der thermische Widerstand (Rth) gibt an, wie gut der Kühlkörper Wärme ableitet. Ein Wert von 5,7 K/W bedeutet, dass für jede Watt zu dissipierende Leistung die Temperatur des Bauteils um 5,7 Grad Celsius über der Umgebungstemperatur liegt. Ein niedrigerer Wert steht für eine bessere Kühlleistung.
Ist dieser Kühlkörper für den Einsatz in rauen Umgebungen geeignet?
Dank der Aluminiumkonstruktion und möglicher Oberflächenbeschichtungen wie Eloxiert ist der SK 68/37.5 Kühlkörper robust und korrosionsbeständig. Für extrem raue Umgebungen (z.B. hohe Luftfeuchtigkeit, aggressive Chemikalien) sind jedoch zusätzliche Schutzmaßnahmen oder spezielle Legierungen erforderlich.
Kann der Kühlkörper auch für andere Gehäusetypen als TO-220 verwendet werden?
Primär ist der SK 68/37.5 für TO-220 Gehäuse optimiert. Mit geeigneten Adaptern oder Modifikationen könnte er theoretisch für andere ähnliche Bauteile angepasst werden, dies ist jedoch nicht die vorgesehene Anwendung und kann die thermische Effizienz beeinträchtigen.
Wie beeinflusst die Luftzirkulation die Leistung des Kühlkörpers?
Die Leistung des Kühlkörpers ist stark von der umgebenden Luftzirkulation abhängig. Eine gute Luftzirkulation (natürliche Konvektion oder Zwangskühlung durch Lüfter) verbessert die Wärmeabgabe signifikant und senkt den effektiven thermischen Widerstand.
Welche maximale Verlustleistung kann der Kühlkörper dissipieren?
Die maximale dissipierbare Verlustleistung hängt von mehreren Faktoren ab, darunter die Umgebungstemperatur, die Luftzirkulation und die maximale zulässige Temperatur des zu kühlenden Bauteils. Bei einem Rth von 5,7 K/W und einer angenommenen maximalen Bauteiltemperatur von 100°C über der Umgebungstemperatur können theoretisch ca. 17,5 Watt abgeführt werden (100 K / 5,7 K/W). Praktische Anwendungen erfordern jedoch oft eine Reserve.
