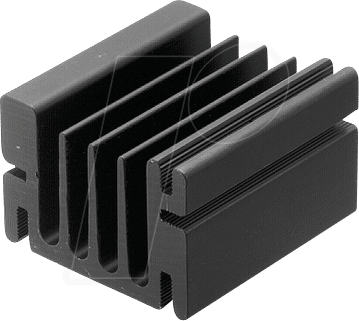

Effiziente Wärmeableitung für Leistungselektronik: Der SK 68/100 Kühlkörper
Wenn Leistungselektronik an ihre thermischen Grenzen stößt, sind Ausfälle oder Leistungseinbußen die Folge. Der SK 68/100 Kühlkörper mit einer Länge von 100 mm, gefertigt aus Aluminium und mit einer thermischen Leitfähigkeit von 3 K/W, wurde speziell entwickelt, um die Betriebstemperaturen von TO-220-Bauteilen zuverlässig zu senken. Er richtet sich an Elektronikentwickler, Systemintegratoren und DIY-Enthusiasten, die die Lebensdauer und Stabilität ihrer Schaltungen maximieren möchten.
Hervorragende thermische Performance dank präziser Konstruktion
Der Kern der Leistungsfähigkeit des SK 68/100 liegt in seiner durchdachten Konstruktion und der Wahl des Materials. Aluminium ist aufgrund seiner exzellenten Wärmeleitfähigkeit und seines geringen Gewichts eine bevorzugte Wahl für Kühlkörperanwendungen. Die spezifische Rippenstruktur des SK 68/100 vergrößert die Oberfläche, welche die Wärme an die Umgebungsluft abgibt. Mit einer thermischen Leitfähigkeit von 3 K/W garantiert dieser Kühlkörper eine effektive Wärmeableitung, selbst unter hoher Last.
Warum der SK 68/100 die überlegene Wahl ist
Standardlösungen zur Wärmeableitung stoßen oft an ihre Grenzen, wenn die anfallende Verlustleistung steigt. Der SK 68/100 bietet hier eine signifikante Verbesserung durch:
- Optimierte Rippenstruktur: Die Geometrie der Rippen ist darauf ausgelegt, den Luftstrom zu maximieren und somit den Wärmeübergang zu beschleunigen. Dies führt zu einer effektiveren Kühlung im Vergleich zu einfachen Flachkühlkörpern.
- Hochwertiges Aluminium: Die Legierung und Verarbeitung des Aluminiums gewährleisten eine gleichmäßige Wärmeverteilung über die gesamte Oberfläche und verhindern Hotspots, die die Lebensdauer elektronischer Komponenten verkürzen könnten.
- Spezifische Passform für TO-220: Die Ausrichtung und Dimensionierung des Kühlkörpers sind präzise auf die Montagesituation von TO-220-Gehäusen abgestimmt, was eine einfache und sichere Befestigung ermöglicht und eine optimale thermische Kopplung gewährleistet.
- Hohe thermische Leitfähigkeit: Mit 3 K/W ist der SK 68/100 in der Lage, Wärmeenergie sehr schnell vom Bauteil abzuführen und die Temperatur des TO-220-Gehäuses auf einem akzeptablen Niveau zu halten.
- Robuste Bauweise: Der Kühlkörper ist für den Dauereinsatz unter anspruchsvollen Bedingungen konzipiert und bietet somit eine zuverlässige und langfristige Lösung für die Kühlung Ihrer Leistungselektronik.
Technische Spezifikationen und Leistungsmerkmale
Der SK 68/100 ist mehr als nur ein Stück Metall; er ist ein präzise gefertigtes Bauteil, das darauf ausgelegt ist, die Effizienz und Langlebigkeit Ihrer elektronischen Systeme zu gewährleisten. Die sorgfältige Auswahl der Materialien und die durchdachte Konstruktion führen zu einer herausragenden thermischen Performance. Die 100 mm Länge bietet eine beachtliche Oberfläche zur Wärmeabfuhr, während die 3 K/W Kennzahl einen Indikator für seine Effektivität darstellt. Dies macht ihn ideal für eine Vielzahl von Anwendungen, bei denen Leistungselektronik wie Transistoren, Spannungsregler oder Leistungsschaltkreise in TO-220-Gehäusen zuverlässig gekühlt werden müssen.
Konstruktionsmerkmale für maximale Effizienz
Die Rippenhöhe und -dichte des SK 68/100 sind das Ergebnis detaillierter thermischer Simulationen. Sie sind so gestaltet, dass sie einen optimalen Luftstrom ermöglichen, der für die Konvektion unerlässlich ist. Die Oberfläche des Kühlkörpers ist für eine optimale Wärmeabstrahlung optimiert. Die Befestigungsbohrungen sind präzise positioniert, um eine einfache und sichere Montage an Leiterplatten oder Gehäusen zu ermöglichen und eine gute thermische Kopplung mit dem zu kühlenden Bauteil zu gewährleisten. Die Eloxierung oder eine andere Oberflächenbehandlung kann die Emissivität weiter verbessern und somit die Wärmeabstrahlung erhöhen, auch wenn dies in den grundlegenden Spezifikationen nicht immer explizit aufgeführt ist.
Anwendungsgebiete und Einsatzmöglichkeiten
Der SK 68/100 Kühlkörper ist eine unverzichtbare Komponente in zahlreichen elektronischen Anwendungen, wo Leistungselektronik in TO-220-Gehäusen Wärme erzeugt:
- Stromversorgungen und Netzteile: Stabilisierung von Ausgangsspannungen und effiziente Energieumwandlung erzeugen oft erhebliche Verlustleistung, die abgeführt werden muss.
- Audioverstärker: Leistungstransistoren in Verstärkerschaltungen werden unter Last sehr warm und benötigen effektive Kühlung, um Überhitzung und Verzerrungen zu vermeiden.
- Motorsteuerungen und Frequenzumrichter: In diesen Anwendungen sind Leistungshalbleiter hohen Strömen und Spannungen ausgesetzt, was eine leistungsfähige Wärmeabfuhr unabdingbar macht.
- Ladegeräte und Batteriemanagementsysteme: Besonders bei schnellen Ladezyklen kann die Wärmeentwicklung signifikant sein.
- DIY-Elektronikprojekte: Für Bastler und Entwickler, die eigene Schaltungen aufbauen, bietet der SK 68/100 eine zuverlässige und kostengünstige Lösung zur Temperaturkontrolle.
- Industrielle Automatisierung: Steuerungsmodule und Antriebstechnik in industriellen Umgebungen erfordern oft robuste und langlebige Kühlkomponenten.
- Prototypenentwicklung: Bei der Entwicklung neuer Produkte ermöglicht der SK 68/100 das Testen von Leistungskomponenten unter realistischen Bedingungen ohne Überhitzungsrisiko.
Produktmerkmale im Detail
| Merkmal | Beschreibung |
|---|---|
| Modell | SK 68/100 |
| Material | Hochwertiges Aluminium (typ. Al-Legierung für gute Wärmeleitfähigkeit) |
| Abmessungen (Länge) | 100 mm |
| Thermischer Widerstand | 3 K/W (Kelvin pro Watt) |
| Geeignet für | TO-220-Gehäuse und ähnliche Leistungstransistoren |
| Oberfläche | Eloxiert oder natur (abhängig von der genauen Ausführung, verbessert Emissivität) |
| Montage | Vorgebohrte Befestigungslöcher für Schraubmontage |
| Hitzestau-Reduzierung | Optimierte Rippengeometrie für maximale Wärmeableitung durch Konvektion und Strahlung |
FAQ – Häufig gestellte Fragen zu SK 68/100 – Kühlkörper, 100 mm, Alu, 3 K/W, TO-220
Was bedeutet die Angabe „3 K/W“?
Die Angabe „3 K/W“ (Kelvin pro Watt) ist der thermische Widerstand des Kühlkörpers. Sie gibt an, wie stark die Temperatur des Bauteils im Vergleich zur Umgebungstemperatur ansteigt, wenn eine Leistung von einem Watt durch den Kühlkörper abgeführt wird. Ein niedrigerer Wert bedeutet eine bessere Kühlleistung. Mit 3 K/W bietet der SK 68/100 eine effiziente Wärmeableitung.
Ist der Kühlkörper mit allen TO-220-Bauteilen kompatibel?
Ja, der SK 68/100 ist speziell für die Montage von Leistungstransistoren und anderen Bauteilen in TO-220-Gehäusen konzipiert. Die Bohrlöcher und die Formgebung sind auf die Standardabmessungen dieses Gehäusetyps abgestimmt, um eine optimale thermische Kopplung zu gewährleisten.
Welche Oberflächenbehandlung hat der Kühlkörper?
Die Oberflächenbehandlung kann variieren. Oft sind Kühlkörper aus Aluminium eloxiert, was die Oberfläche widerstandsfähiger gegen Korrosion macht und die Wärmeabstrahlung (Emissivität) verbessern kann. In manchen Fällen wird auch eine natur-silberne Oberfläche belassen. Für eine optimale thermische Performance ist jedoch die gute Leitfähigkeit des Aluminiums primär ausschlaggebend.
Wie wird der Kühlkörper am besten montiert?
Die Montage erfolgt typischerweise durch Verschrauben des Kühlkörpers an einer geeigneten Montagefläche, wie einer Leiterplatte oder einem Gehäuseboden. Um einen optimalen thermischen Kontakt zwischen dem zu kühlenden Bauteil und dem Kühlkörper zu gewährleisten, wird dringend die Verwendung einer Wärmeleitpaste oder eines Wärmeleitpads empfohlen. Diese füllen mikroskopische Unebenheiten aus und verbessern den Wärmeübergang.
Kann ich den Kühlkörper in einer Umgebung mit hoher Luftfeuchtigkeit verwenden?
Aluminium ist relativ korrosionsbeständig, insbesondere wenn es eloxiert ist. Bei extrem hoher Luftfeuchtigkeit über längere Zeiträume oder in aggressiven Umgebungen kann jedoch eine Korrosion auftreten. Für solche Anwendungen kann eine zusätzliche Oberflächenbehandlung oder eine geeignete Schutzschicht ratsam sein. Die Grundkonstruktion des SK 68/100 ist jedoch auf Langlebigkeit ausgelegt.
Welche maximale Leistung kann der Kühlkörper abführen?
Die maximal abführbare Leistung hängt von verschiedenen Faktoren ab, darunter die Umgebungstemperatur, die Luftzirkulation und die Art der Montage. Basierend auf einem thermischen Widerstand von 3 K/W und einer angenommenen maximalen Betriebstemperatur des Bauteils von z.B. 80°C bei einer Umgebungstemperatur von 20°C (Temperaturdifferenz von 60°C), könnte der Kühlkörper theoretisch bis zu 20 Watt (60°C / 3 K/W) ableiten. Für präzisere Berechnungen sind jedoch detailliertere thermische Analysen der gesamten Applikation notwendig.
Benötige ich zusätzliche Kühlmaßnahmen, wenn ich diesen Kühlkörper verwende?
Ob zusätzliche Kühlmaßnahmen wie Lüfter erforderlich sind, hängt von der spezifischen Anwendung und der anfallenden Verlustleistung ab. Für Standardanwendungen mit mäßiger Verlustleistung reicht der SK 68/100 oft aus. Bei hohen Verlustleistungen oder in beengten Umgebungen mit schlechter natürlicher Konvektion kann die Kombination mit einem Lüfter die Kühlleistung signifikant steigern und den thermischen Widerstand weiter reduzieren.
