SK 26A SMD – Schottkydiode für präzise Energieumwandlung in anspruchsvollen Anwendungen
Die SK 26A SMD Schottkydiode ist die essenzielle Komponente für Entwickler und Techniker, die eine hocheffiziente und schnelle Gleichrichtung in kompakten elektronischen Schaltungen benötigen. Sie ist die ideale Lösung für Applikationen, bei denen geringe Durchlassspannung und minimierte Verlustleistung oberste Priorität haben, um die Lebensdauer und Leistungsfähigkeit empfindlicher Bauteile zu maximieren.
Warum die SK 26A SMD die überlegene Wahl ist
Im Vergleich zu herkömmlichen Silizium-Dioden zeichnen sich Schottkydioden, und insbesondere die SK 26A SMD, durch eine signifikant niedrigere Schwellenspannung aus. Dies reduziert die Energieverluste während des Gleichrichtungsprozesses drastisch. Die Schnelligkeit der Schaltvorgänge minimiert die effektive Verlustleistung weiter, was sie zur perfekten Wahl für hochfrequente Schaltungen macht, wo Effizienz und Wärmeentwicklung kritisch sind. Das kompakte DO-214AC (SMA) Gehäuse ermöglicht zudem eine platzsparende Integration auf Leiterplatten.
Technische Überlegenheit der SK 26A SMD Schottkydiode
Die SK 26A SMD basiert auf der speziellen Schottky-Barriere-Technologie, die einen PN-Übergang durch einen Metall-Halbleiter-Kontakt ersetzt. Diese innovative Konstruktion resultiert in:
- Niedrige Durchlassspannung (Forward Voltage Drop): Typischerweise deutlich geringer als bei Siliziumdioden, was zu erheblichen Energieeinsparungen führt.
- Schnelle Rückschaltzeit (Reverse Recovery Time): Ermöglicht den Einsatz in Hochfrequenzanwendungen ohne nennenswerte Schaltverluste.
- Hohe Stromtragfähigkeit: Mit 2 A Nennstrom ist die Diode für eine Vielzahl von Stromversorgungs- und Signalverarbeitungsschaltungen geeignet.
- Hohe Sperrspannung: Bis zu 60 V ermöglichen den Einsatz in vielfältigen Schaltungsdesigns, die eine gewisse Spannungsreserve erfordern.
- Kompaktes SMD-Gehäuse (DO-214AC/SMA): Optimiert für automatisierte Bestückungsprozesse und geringen Platzbedarf auf Leiterplatten.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit der SK 26A SMD Schottkydiode eröffnet ein breites Spektrum an Einsatzmöglichkeiten in modernen elektronischen Systemen:
- Schaltnetzteile (SMPS): Als Ausgangsgleichrichter zur Reduzierung von Verlusten und Verbesserung der Effizienz.
- Pulsweitenmodulation (PWM)-Regler: Für schnelle Schaltvorgänge und präzise Spannungssteuerung.
- Freilaufdioden: Zum Schutz von Leistungshalbleitern vor induktiven Lastspitzen.
- Polungsschutz: Verhindert Schäden durch versehentliche Verpolung von Stromquellen.
- HF-Detektion und -Demodulation: In Hochfrequenzschaltungen zur Signalaufbereitung.
- DC-DC-Konverter: Als Gleichrichter in Step-Up-, Step-Down- und Inverting-Konvertern für verbesserte Effizienz.
- Energie- Harvesting-Systeme: Zur effizienten Gleichrichtung von geringen Spannungen.
Detaillierte Spezifikationen und Leistungskennzahlen
Die SK 26A SMD Schottkydiode wurde für höchste Leistung und Zuverlässigkeit entwickelt. Ihre elektrischen Eigenschaften machen sie zu einer bevorzugten Wahl für anspruchsvolle Designs.
| Eigenschaft | Spezifikation | Bedeutung |
|---|---|---|
| Diodentyp | Schottkydiode | Basiert auf der Schottky-Barriere-Technologie für niedrige Durchlassspannung und schnelle Schaltzeiten. |
| Maximale Sperrspannung (VRRM) | 60 V | Bietet eine ausreichende Reserve für viele gängige Stromversorgungsanwendungen. |
| Maximaler Durchlassstrom (IF(AV)) | 2 A | Geeignet für Anwendungen mit moderatem bis hohem Strombedarf. |
| Maximaler Spitzenstrom (IFSM) | 40 A (typisch, 1 Zyklus) | Hohe Überlastfähigkeit bei transienten Stoßbelastungen. |
| Durchlassspannung (VF) bei 2 A | ≤ 0.5 V (typisch) | Extrem niedriger Spannungsabfall reduziert Verluste und Wärmeentwicklung. |
| Betriebstemperaturbereich | -55°C bis +150°C | Robuste Performance über einen weiten Temperaturbereich. |

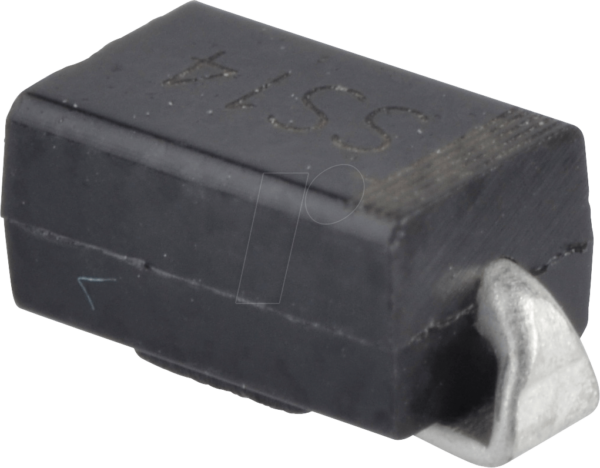

| Gehäuseform | DO-214AC (SMA) | Kompakte Bauform für oberflächenmontage (SMD), ideal für automatisierte Bestückung. |
| Verlustleistung (PD) | Ca. 0.8 W (bei typischer Montage) | Hohe Effizienz aufgrund niedriger VF, resultiert in geringerer Wärmeabgabe. |
| Leckstrom (IR) bei 60V | ≤ 10 µA (typisch) | Sehr geringer Rückstrom minimiert Verluste im Sperrzustand. |
Qualitätsmerkmale und Zuverlässigkeit
Die SK 26A SMD wird aus hochwertigen Materialien gefertigt und unterliegt strengen Qualitätskontrollen. Dies gewährleistet eine konsistente Leistung und eine lange Lebensdauer, selbst unter anspruchsvollen Betriebsbedingungen. Die robuste Bauweise und die sorgfältige Verarbeitung machen sie zu einer vertrauenswürdigen Komponente für kritische Schaltungen, bei denen Ausfallzeiten keine Option sind. Die niedrige thermische Impedanz des DO-214AC Gehäuses unterstützt eine effektive Wärmeableitung, was die Zuverlässigkeit weiter erhöht.
FAQ – Häufig gestellte Fragen zu SK 26A SMD – Schottkydiode, 60 V, 2 A, DO-214AC/SMA
Was ist der Hauptvorteil einer Schottkydiode gegenüber einer Standard-Siliziumdiode?
Der Hauptvorteil einer Schottkydiode wie der SK 26A SMD ist ihre deutlich niedrigere Durchlassspannung (Forward Voltage Drop). Dies führt zu erheblich geringeren Energieverlusten und einer effizienteren Stromwandlung, was besonders in Netzteilen und bei hohen Schaltfrequenzen vorteilhaft ist.
Für welche Art von Anwendungen ist die SK 26A SMD besonders gut geeignet?
Die SK 26A SMD eignet sich hervorragend für Anwendungen, die eine hohe Effizienz, schnelle Schaltzeiten und geringe Wärmeentwicklung erfordern. Dazu gehören Schaltnetzteile, DC-DC-Konverter, PWM-Regler und Freilaufschaltungen.
Welche maximale Stromstärke kann die SK 26A SMD sicher verarbeiten?
Die SK 26A SMD hat eine Nennstromtragfähigkeit von 2 Ampere (IF(AV)) im Durchschnitt. Sie ist zudem für kurzzeitige Spitzenströme von bis zu 40 Ampere (bei 1 Zyklus) ausgelegt, was sie widerstandsfähig gegenüber transienten Lasten macht.
Wie wirkt sich die niedrige Durchlassspannung auf die Schaltung aus?
Die niedrige Durchlassspannung (typischerweise unter 0.5 V bei 2 A) reduziert die Spannungsabfälle über der Diode. Dies minimiert die Verlustleistung in Form von Wärme, was zu einer besseren Gesamteffizienz der Schaltung, einer geringeren Notwendigkeit für Kühlung und einer potenziell längeren Lebensdauer der umliegenden Komponenten führt.
Ist die SK 26A SMD für Hochfrequenzanwendungen geeignet?
Ja, die SK 26A SMD ist aufgrund ihrer schnellen Rückschaltzeit (Reverse Recovery Time) sehr gut für Hochfrequenzanwendungen geeignet. Dies bedeutet, dass sie sehr schnell zwischen dem leitenden und dem sperrenden Zustand wechseln kann, was Schaltverluste minimiert und die Effizienz bei hohen Frequenzen aufrechterhält.
Was bedeutet das DO-214AC (SMA) Gehäuse?
Das DO-214AC, auch bekannt als SMA-Gehäuse, ist ein Standardgehäuse für oberflächenmontierte Bauteile (SMD). Es zeichnet sich durch seine geringe Größe aus, was eine platzsparende Integration auf Leiterplatten ermöglicht und für die automatisierte Bestückung optimiert ist.
Kann die SK 26A SMD als Polungsschutz eingesetzt werden?
Ja, die SK 26A SMD kann effektiv als Polungsschutz eingesetzt werden. Ihre Funktion als Diode erlaubt den Stromfluss nur in einer Richtung. Bei versehentlicher Verpolung sperrt die Diode und verhindert so, dass der Strom die nachfolgende Schaltung beschädigt.
