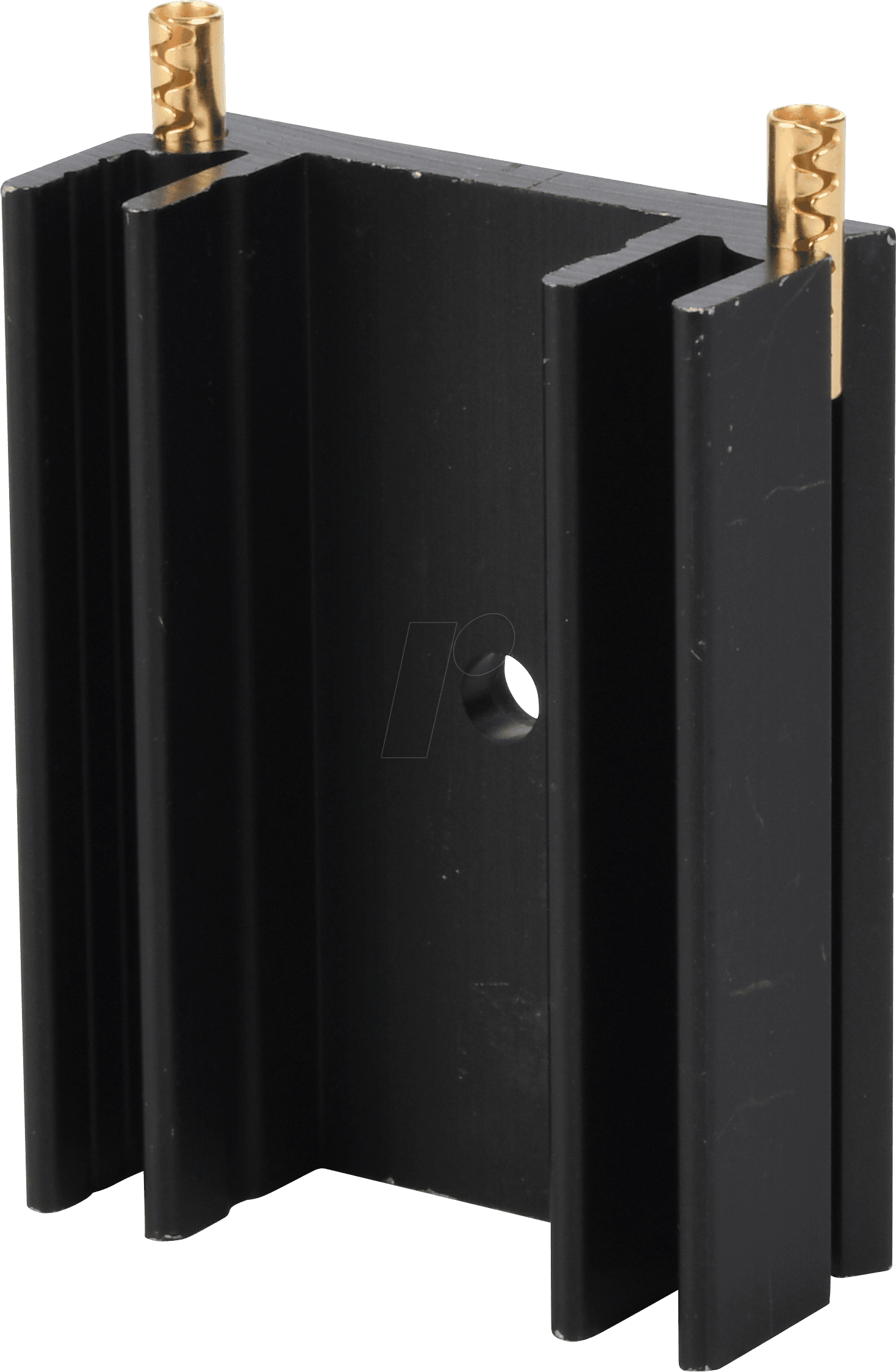

Optimale Wärmeableitung für Ihre Leistungselektronik: Der SK 145/37.5 220B Kühlkörper
Leistungselektronische Bauteile wie Transistoren und Dioden generieren im Betrieb erhebliche Wärmemengen, die effektiv abgeführt werden müssen, um Überhitzung, Leistungsabfall und letztendlich Bauteilausfälle zu vermeiden. Der SK 145/37.5 220B Kühlkörper, gefertigt aus hochwertigem Aluminium, ist speziell für die effiziente Wärmeableitung von TO-218, TO-220, TO-247 und TO-248 Gehäusen konzipiert. Er richtet sich an Entwickler, Ingenieure und Technikenthusiasten, die eine zuverlässige und leistungsstarke Kühllösung für ihre anspruchsvollen Projekte benötigen, von industriellen Steuerungen über Audio-Verstärker bis hin zu spezialisierten Stromversorgungen.
Hocheffiziente thermische Performance durch bewährte Konstruktion
Die entscheidende Funktion eines Kühlkörpers liegt in seiner Fähigkeit, Wärme von einer Wärmequelle an die Umgebungsluft abzugeben. Der SK 145/37.5 220B zeichnet sich durch eine herausragende thermische Leitfähigkeit von 12 K/W aus. Dieser Wert gibt an, wie effektiv der Kühlkörper Wärme ableitet – je niedriger der Wert, desto besser die Kühlleistung. Dies wird durch die optimierte Lamellengeometrie und die hohe Oberfläche des Kühlkörpers ermöglicht, welche die Wärmeübertragung maximieren.
Die Vorteile des SK 145/37.5 220B im Detail
- Hervorragende Wärmeableitung: Mit einer thermischen Leitfähigkeit von 12 K/W sorgt der Kühlkörper für eine effektive Senkung der Betriebstemperaturen Ihrer leistungselektronischen Komponenten.
- Universelle Kompatibilität: Entwickelt für gängige TO-Gehäuse (TO-218, TO-220, TO-247, TO-248) bietet dieser Kühlkörper eine breite Anwendungspalette.
- Langlebigkeit und Robustheit: Die Konstruktion aus hochwertigem Aluminium garantiert eine lange Lebensdauer und Beständigkeit gegenüber thermischen Belastungen.
- Einfache Montage: Die standardisierten Befestigungsmöglichkeiten und die kompakte Bauweise ermöglichen eine unkomplizierte Integration in bestehende oder neue Schaltungen.
- Kosteneffizienz: Eine effektive Kühlung verlängert die Lebensdauer von Bauteilen und reduziert das Risiko von Ausfällen, was zu erheblichen Kosteneinsparungen führt.
- Optimierte Oberflächenstruktur: Die gefrästen oder extrudierten Lamellen maximieren die Kontaktfläche zur Umgebungsluft und verbessern so den Wärmeübergang.
Technische Spezifikationen im Überblick
Die präzisen Abmessungen und die Materialwahl sind entscheidend für die Performance eines Kühlkörpers. Der SK 145/37.5 220B wurde mit Blick auf maximale Effizienz und einfache Integration entwickelt.
| Merkmal | Beschreibung |
|---|---|
| Modellnummer | SK 145/37.5 220B |
| Material | Hochwertiges Aluminium (Legierung für optimale Wärmeleitfähigkeit) |
| Thermische Leitfähigkeit | 12 K/W (Kelvin pro Watt) – Ein Indikator für exzellente Wärmeableitung. |
| Abmessungen (Länge x Breite x Höhe) | Genauere Maße sind produktspezifisch, aber die Breite von 37,5 mm deutet auf eine signifikante Kühlfläche hin. Die Länge variiert je nach spezifischem Design, um die Montage in verschiedenen Gehäusen zu ermöglichen. Die Höhe ist optimiert, um eine hohe Lamellendichte bei gleichzeitiger einfacher Montage zu gewährleisten. |
| Gehäusekompatibilität | TO-218, TO-220, TO-247, TO-248 – Standardisierte Anschlüsse für gängige Leistungstransistoren und Dioden. |
| Oberflächenbeschaffenheit | Typischerweise eloxiert für verbesserte Korrosionsbeständigkeit und optische Anmutung, sowie zur Optimierung der Wärmeabstrahlung. Die Oberflächenstruktur ist auf maximale Luftzirkulation ausgelegt. |
| Montage | Vorgebohrte Löcher oder Klemmmechanismen, passend für Standard-Befestigungsschrauben und -muttern. Oftmals werden zusätzliche Montageoptionen wie Klammern oder Schraubensets angeboten. |
| Einsatzgebiete | Stromversorgungen, Audio-Endstufen, LED-Treiber, industrielle Steuerungen, Leistungselektronikmodule, Schaltnetzteile, Ladegeräte und andere Applikationen mit hohen Wärmeentwicklungen. |
Materialwahl und Konstruktionsprinzipien für maximale Effizienz
Das Herzstück eines jeden Kühlkörpers ist das Material, aus dem er gefertigt ist. Aluminium ist aufgrund seiner exzellenten Wärmeleitfähigkeit, seiner leichten Bearbeitbarkeit und seines geringen Gewichts die erste Wahl für die meisten Kühlkörperanwendungen. Die spezifische Legierung des SK 145/37.5 220B ist so gewählt, dass sie sowohl die thermische Performance maximiert als auch eine hohe mechanische Stabilität gewährleistet. Die Konstruktion mit zahlreichen, eng angeordneten Rippen oder Lamellen vergrößert die Oberfläche des Kühlkörpers signifikant. Diese vergrößerte Oberfläche ist entscheidend für den Wärmeübergang von der festen Oberfläche des Kühlkörpers an die umliegende Luft. Konvektion, die Hauptform des Wärmeübergangs in diesem Szenario, wird durch die Gestaltung der Lamellen optimiert, um einen effektiven Luftstrom zu ermöglichen.
Optimierte Montage für vielseitige Anwendungen
Die Montage des SK 145/37.5 220B ist denkbar einfach und flexibel gestaltet. Die Kompatibilität mit den gängigen TO-Gehäusen (TO-218, TO-220, TO-247, TO-248) bedeutet, dass dieser Kühlkörper nahezu nahtlos in bestehende Schaltungsdesigns integriert werden kann. Die Befestigung erfolgt typischerweise über Schrauben, die durch vorgebohrte Löcher im Kühlkörper geführt werden und das Bauteil fest mit dem Kühlkörper verbinden. Die Verwendung von Wärmeleitpaste zwischen dem Bauteil und dem Kühlkörper ist unerlässlich, um thermische Übergangswiderstände zu minimieren und eine optimale Wärmeübertragung zu gewährleisten. Diese einfache Handhabung macht den SK 145/37.5 220B zu einer idealen Lösung für Prototypenentwicklungen ebenso wie für die Serienfertigung.
Anwendungsbereiche: Wo der SK 145/37.5 220B seine Stärken ausspielt
Die Anwendungsbreite des SK 145/37.5 220B Kühlkörpers ist beachtlich. Überall dort, wo Leistungselektronik unter thermischer Belastung arbeitet, ist eine zuverlässige Kühlung unabdingbar. Typische Einsatzgebiete umfassen:
- Stromversorgungen und Netzteile: Schaltnetzteile, Linearregler und AC/DC-Wandler generieren im Betrieb Wärme, die abgeführt werden muss, um die Effizienz und Lebensdauer zu gewährleisten.
- Audio- und Verstärkertechnik: Leistungsverstärker, insbesondere in Class-A- oder Class-AB-Konfigurationen, können sehr hohe Temperaturen erreichen. Der SK 145/37.5 220B sorgt für eine stabile Betriebstemperatur und verhindert Verzerrungen durch Überhitzung.
- LED-Beleuchtung: Hochleistungs-LEDs erfordern eine effektive Kühlung, um ihre Lebensdauer zu maximieren und die Lichtleistung konstant zu halten.
- Industrielle Steuerungs- und Automatisierungstechnik: Frequenzumrichter, Servomotoren, SPS-Module und andere Leistungselektronikkomponenten in industriellen Umgebungen sind oft hohen thermischen Belastungen ausgesetzt.
- Fahrzeugtechnik und Bordnetzelektronik: Leistungselektronik in Kraftfahrzeugen, von Bordspannungsreglern bis hin zu Leistungselektronik in Elektrofahrzeugen, profitiert von einer robusten Kühlung.
- Labor und Messgeräte: Präzise und zuverlässige Mess- und Prüfgeräte erfordern oft thermisch stabile Komponenten.
FAQ – Häufig gestellte Fragen zu SK 145/37.5 220B Kühlkörper, 37,5 mm, Alu, 12 K/W, TO-218/TO-220/TO-247/TO-248
Was bedeutet die Angabe 12 K/W?
Die Angabe 12 K/W (Kelvin pro Watt) ist ein entscheidender Wert für die Effizienz eines Kühlkörpers. Sie gibt an, um wie viel Grad Celsius sich die Temperatur des Kühlkörpers erhöht, wenn er konstant ein Watt Wärme abführen muss. Ein niedrigerer Wert, wie die 12 K/W dieses Kühlkörpers, bedeutet eine bessere Wärmeableitung und somit eine effektivere Kühlung.
Welche Art von Aluminium wird für diesen Kühlkörper verwendet?
Für Kühlkörper wird in der Regel eine Aluminiumlegierung verwendet, die eine hohe Wärmeleitfähigkeit aufweist, oft Legierungen der 6000er-Serie (z.B. 6060 oder 6063). Diese Legierungen bieten ein optimales Gleichgewicht zwischen thermischer Performance, mechanischer Stabilität und Korrosionsbeständigkeit.
Ist Wärmeleitpaste im Lieferumfang enthalten?
In der Regel wird Wärmeleitpaste nicht standardmäßig mit Kühlkörpern geliefert. Es wird jedoch dringend empfohlen, eine hochwertige Wärmeleitpaste zwischen dem zu kühlenden Bauteil und der Oberfläche des Kühlkörpers aufzutragen, um den thermischen Übergangswiderstand zu minimieren und die Kühlleistung zu maximieren.
Wie wird der Kühlkörper am besten montiert?
Die Montage erfolgt üblicherweise durch Verschrauben des Kühlkörpers mit dem zu kühlenden Bauteil. Der Kühlkörper verfügt über vorgebohrte Löcher, die auf die Befestigungslöcher der TO-Gehäuse abgestimmt sind. Achten Sie darauf, die Schrauben gleichmäßig festzuziehen, um einen optimalen Kontakt zu gewährleisten, aber vermeiden Sie ein Überdrehen, um das Bauteil nicht zu beschädigen.
Kann der Kühlkörper auch in einer horizontalen Ausrichtung montiert werden?
Ja, die meisten Kühlkörper, einschließlich des SK 145/37.5 220B, können sowohl horizontal als auch vertikal montiert werden. Die Effektivität der Kühlung kann je nach Umgebungsbedingungen und Luftstrom leicht variieren, aber die grundlegende Wärmeableitungsfunktion bleibt erhalten.
Für welche Arten von Bauteilen ist dieser Kühlkörper am besten geeignet?
Dieser Kühlkörper ist speziell für Leistungshalbleiter mit den Gehäusen TO-218, TO-220, TO-247 und TO-248 konzipiert. Dazu gehören typischerweise Transistoren (z.B. MOSFETs, bipolare Transistoren), Dioden (z.B. Gleichrichterdioden, Schnelle-Spitzen-Dioden) und Spannungsregler.
Muss der Kühlkörper eloxiert sein?
Eine Eloxierung ist nicht zwingend erforderlich, wird aber häufig angewendet. Sie verbessert die Korrosionsbeständigkeit des Aluminiums und kann die Wärmeabstrahlungseigenschaften geringfügig verbessern. Ein eloxierter Kühlkörper bietet zudem eine ansprechendere optische Oberfläche.
