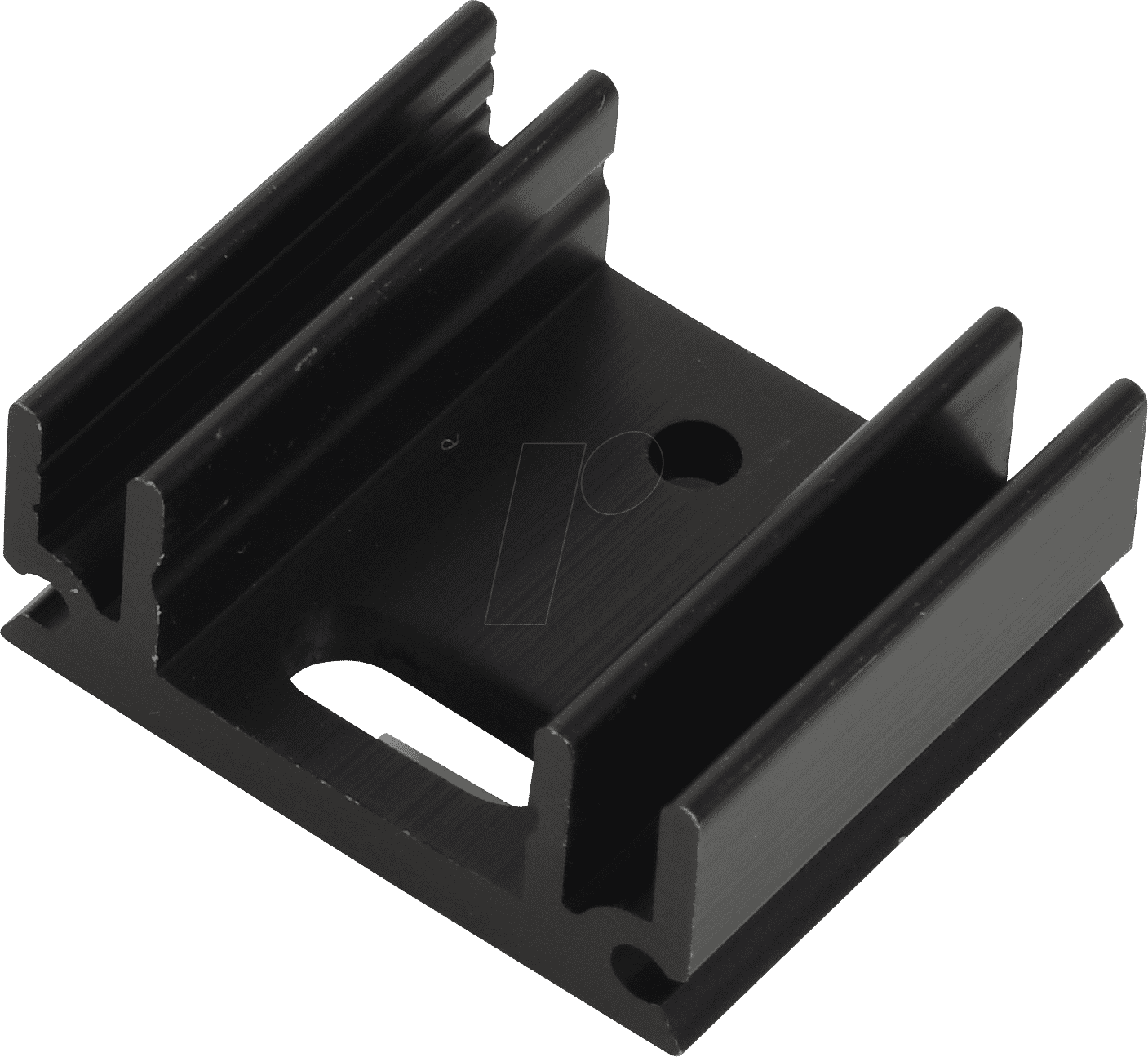

Optimale Wärmeableitung für Ihre elektronischen Komponenten: Der SK 145/25 220 Kühlkörper
Wenn es darum geht, die Lebensdauer und Leistungsfähigkeit Ihrer empfindlichen elektronischen Bauteile zu sichern, ist effektive Wärmeableitung unerlässlich. Der SK 145/25 220 Kühlkörper mit seinen 25 mm Höhe aus hochwertigem Aluminium ist die ideale Lösung für Entwickler, Techniker und ambitionierte Hobbyisten, die eine zuverlässige und effiziente Kühlung für TO-218, TO-220, TO-247 und TO-248 Transistoren und integrierte Schaltungen benötigen. Vermeiden Sie kostspielige Ausfälle und Leistungseinbußen durch Überhitzung mit dieser spezialisierten Kühlkörperlösung.
Hocheffiziente Kühlleistung für anspruchsvolle Anwendungen
Der Kern des SK 145/25 220 Kühlkörpers liegt in seiner herausragenden thermischen Effizienz. Mit einem thermischen Widerstand von lediglich 13,5 K/W garantiert dieser Kühlkörper, dass entstehende Verlustwärme schnell und effektiv von der aktiven Komponente abgeleitet wird. Dies ist entscheidend für die Aufrechterhaltung optimaler Betriebstemperaturen, insbesondere unter hoher Last oder in Umgebungen mit eingeschränkter Luftzirkulation. Die Aluminiumkonstruktion sorgt für eine ausgezeichnete Wärmeleitfähigkeit und eine lange Lebensdauer, was ihn zu einer überlegenen Wahl gegenüber weniger leistungsfähigen oder minderwertigen Kühlkörpern macht.
Konstruktion und Design für maximale Oberflächenkontaktfläche
Die Lamellengeometrie des SK 145/25 220 Kühlkörpers ist optimiert, um eine möglichst große Oberfläche für den Wärmeaustausch mit der Umgebungsluft zu schaffen. Die 25 mm Höhe ermöglicht dabei eine signifikante Vergrößerung der Oberfläche im Vergleich zu flacheren Modellen, ohne dabei übermäßig viel Platz im Gehäuse einzunehmen. Die präzise Fertigung stellt sicher, dass die Kontaktfläche zur auf dem Kühlkörper montierten Komponente eben und plan ist, was für eine optimale Wärmeübertragung unerlässlich ist. Dies minimiert den Übergangswiderstand und maximiert die Effektivität der Kühlung.
Universelle Kompatibilität mit gängigen Leistungshalbleitern
Ein wesentlicher Vorteil des SK 145/25 220 Kühlkörpers ist seine breite Kompatibilität mit einer Vielzahl gängiger Leistungshalbleitergehäuse. Die vorgesehene Montagefläche und die Abmessungen sind speziell auf die Sockeltypen TO-218, TO-220, TO-247 und TO-248 zugeschnitten. Dies macht ihn zu einer flexiblen Lösung für eine breite Palette von Applikationen, von Netzteilmodulen und Leistungsverstärkern bis hin zu Gleichrichtern und Reglerschaltungen. Die einfache Montage reduziert den Integrationsaufwand in bestehende oder neue Designs erheblich.
Material und Verarbeitung: Qualität, die überzeugt
Die Wahl des Materials ist entscheidend für die Leistungsfähigkeit eines Kühlkörpers. Der SK 145/25 220 besteht aus hochwertigem Aluminium, einem Metall mit exzellenter Wärmeleitfähigkeit und einem geringen Gewicht. Dies gewährleistet eine schnelle und effiziente Wärmeabfuhr und trägt gleichzeitig zur Kompaktbauweise bei. Die Oberflächenbearbeitung ist auf eine optimale Wärmeübertragung ausgelegt und schützt den Kühlkörper zudem vor Korrosion. Die solide Verarbeitung verspricht eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
Vorteile des SK 145/25 220 Kühlkörpers
- Hervorragende thermische Effizienz: Mit 13,5 K/W wird Wärme effektiv abgeleitet und Überhitzung vermieden.
- Maximierte Oberfläche: Die 25 mm Höhe und optimierte Lamellengeometrie sorgen für einen großen Wärmeaustausch mit der Umgebungsluft.
- Breite Kompatibilität: Geeignet für die gängigen Leistungshalbleitergehäuse TO-218, TO-220, TO-247 und TO-248.
- Robuste Aluminiumkonstruktion: Bietet exzellente Wärmeleitfähigkeit, Langlebigkeit und geringes Gewicht.
- Verbesserte Bauteillebensdauer: Reduziert thermische Belastungen und beugt vorzeitigen Ausfällen vor.
- Vereinfachte Systemintegration: Einfache Montage und universelle Passform für diverse Schaltungsdesigns.
- Zuverlässige Kühlleistung: Sichert die Performance und Stabilität Ihrer elektronischen Systeme, auch unter Last.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Modellbezeichnung | SK 145/25 220 |
| Material | Hochwertiges Aluminium (typischerweise Aluminiumlegierung wie AlMgSi0,5) |
| Abmessungen (Höhe) | 25 mm |
| Thermischer Widerstand | 13,5 K/W (Kelvin pro Watt) |
| Kompatible Gehäusetypen | TO-218, TO-220, TO-247, TO-248 |
| Oberflächenbeschaffenheit | Naturbelassen oder eloxiert (abhängig von der genauen Ausführung), optimiert für Wärmeübertragung |
| Montageoptionen | Typischerweise mittels Schrauben oder Halteklammern (Befestigungsmaterial separat erhältlich oder integriert, je nach Variante) |
| Einsatzbereiche | Leistungselektronik, Netzteiltechnik, Audioverstärker, industrielle Steuerungen, Ladegeräte, PWM-Regler |
Anwendungsgebiete und technische Überlegungen
Der SK 145/25 220 Kühlkörper ist prädestiniert für Anwendungen, bei denen Leistungshalbleiter signifikante Wärmemengen entwickeln. Dies umfasst insbesondere:
- Leistungsnetzteile: Stabilisierung von Ausgangsspannungen unter wechselnden Lastbedingungen erfordert effektive Wärmeableitung von Spannungsreglern und Transistoren.
- Audioverstärker: Insbesondere Class-AB oder Class-D Verstärker können erhebliche Wärmemengen erzeugen, die durch einen geeigneten Kühlkörper abgeführt werden müssen, um Verzerrungen und Beschädigungen zu vermeiden.
- Industrielle Steuerungen: In rauen Umgebungen, in denen die Umgebungstemperatur hoch ist oder die Belüftung begrenzt, ist eine zuverlässige Kühlung kritisch für die Betriebssicherheit.
- Umwandler und Inverter: Ob Gleichspannungswandler (DC/DC), Wechselspannungswandler (AC/DC) oder Frequenzumrichter, die Schalttransistoren sind oft die größten Wärmequellen.
- LED-Treiber: Hochleistungs-LED-Module erfordern oft eine effiziente Kühlung, um ihre Lebensdauer und Lichtausbeute zu maximieren.
Bei der Auswahl und Integration des Kühlkörpers ist es wichtig, die spezifische Verlustleistung des zu kühlenden Bauteils, die maximale Umgebungstemperatur und die vorhandene Luftzirkulation zu berücksichtigen. Ein thermisch optimiertes Interface zwischen Bauteil und Kühlkörper, beispielsweise durch die Verwendung von Wärmeleitpaste oder -pads, ist für die Maximierung der Kühlleistung unerlässlich. Die gute thermische Leitfähigkeit von Aluminium ermöglicht eine schnelle Verteilung der Wärme über die gesamte Oberfläche des Kühlkörpers, von wo aus sie effektiv an die Umgebung abgegeben werden kann.
FAQ – Häufig gestellte Fragen zu SK 145/25 220 – Kühlkörper, 25 mm, Alu, 13,5 K/W, TO-218/TO-220/TO-247/TO-248
Was ist der Hauptzweck des SK 145/25 220 Kühlkörpers?
Der Hauptzweck des SK 145/25 220 Kühlkörpers ist die effiziente Ableitung von Wärme, die von elektronischen Bauteilen wie Transistoren oder integrierten Schaltungen erzeugt wird. Dies verhindert Überhitzung, schützt die Komponenten und gewährleistet deren optimale Leistung und Langlebigkeit.
Für welche Arten von elektronischen Bauteilen ist dieser Kühlkörper geeignet?
Dieser Kühlkörper ist speziell für die Montage von Leistungshalbleitern mit den Gehäusetypen TO-218, TO-220, TO-247 und TO-248 konzipiert. Diese sind in einer Vielzahl von Leistungselektronikanwendungen gebräuchlich.
Wie wichtig ist der thermische Widerstand von 13,5 K/W?
Ein thermischer Widerstand von 13,5 K/W ist ein wichtiger Indikator für die Effizienz der Wärmeableitung. Je niedriger dieser Wert, desto besser kann der Kühlkörper die Wärme von der Komponente an die Umgebung ableiten. 13,5 K/W bedeutet, dass bei einer Verlustleistung von 1 Watt die Temperatur des Kühlkörpers um 13,5 Grad Celsius höher ist als die Umgebungstemperatur.
Ist eine spezielle Wärmeleitpaste für die Montage notwendig?
Obwohl die glatte Oberfläche des Kühlkörpers eine gute Basis bietet, wird die Verwendung von Wärmeleitpaste oder Wärmeleitpads dringend empfohlen. Diese füllen mikroskopische Unebenheiten zwischen der Bauteiloberfläche und dem Kühlkörper und verbessern so den thermischen Kontakt signifikant, was zu einer effizienteren Wärmeübertragung führt.
Kann dieser Kühlkörper auch in Umgebungen mit natürlicher Konvektion (ohne Lüfter) eingesetzt werden?
Ja, der SK 145/25 220 ist für den Einsatz mit natürlicher Konvektion ausgelegt. Seine konstruierte Lamellenform und die Höhe von 25 mm maximieren die Oberfläche für den Wärmeaustausch. Für Anwendungen mit sehr hoher Verlustleistung oder in schlecht belüfteten Umgebungen kann die zusätzliche Verwendung eines Lüfters die Kühlleistung jedoch weiter verbessern.
Aus welchem Aluminiumtyp besteht der Kühlkörper typischerweise?
Kühlkörper dieser Art bestehen in der Regel aus einer Aluminiumlegierung wie AlMgSi0,5 (auch bekannt als 6060 oder 6063). Diese Legierungen bieten eine ausgezeichnete Balance zwischen Wärmeleitfähigkeit, mechanischer Festigkeit und Korrosionsbeständigkeit, was sie ideal für Kühlkörperanwendungen macht.
Wie wird der Kühlkörper üblicherweise am Leistungshalbleiter befestigt?
Die Befestigung erfolgt in der Regel durch Schrauben, die durch die Montagebohrungen des Leistungshalbleiters und des Kühlkörpers geführt werden. Alternativ können auch spezielle Halteklammern verwendet werden, je nach Design des Leistungshalbleiters und des Kühlkörpers. Das passende Befestigungsmaterial ist oft separat erhältlich.
