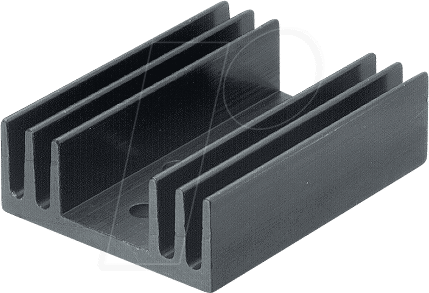

Maximale Wärmeableitung für TO-220 Bauteile: SK 0950TO220SA Kühlkörper
Elektronische Komponenten wie Leistungstransistoren und Spannungsregler im TO-220 Gehäuse erzeugen bei Betrieb unvermeidlich Wärme. Eine effektive Kühlung ist essenziell, um Überhitzung, Leistungseinbußen und die vorzeitige Alterung der Bauteile zu verhindern. Der SK 0950TO220SA Kühlkörper mit einer Länge von 50 mm, gefertigt aus Aluminium, bietet mit seinem thermischen Widerstand von 10 K/W eine herausragende Lösung für Anwender, die auf zuverlässige und langlebige Kühllösungen angewiesen sind. Ideal für Entwickler, Ingenieure und Bastler, die die thermische Performance ihrer TO-220 basierten Schaltungen optimieren möchten.
Optimale thermische Performance und Materialwahl
Der SK 0950TO220SA Kühlkörper zeichnet sich durch seine herausragende thermische Leitfähigkeit aus, die durch die sorgfältige Auswahl des Materials Aluminium und die optimierte Konstruktion gewährleistet wird. Aluminium ist aufgrund seiner exzellenten Wärmeübertragungseigenschaften, seines geringen Gewichts und seiner Korrosionsbeständigkeit das bevorzugte Material für Kühlkörper in einer Vielzahl von elektronischen Anwendungen. Die spezifische Oberflächenstruktur und die Lamellenanordnung dieses Kühlkörpers maximieren die Kontaktfläche zur Umgebungsluft und fördern so eine effiziente Konvektion. Mit einem thermischen Widerstand von 10 K/W wird eine signifikante Reduzierung der Bauteiltemperatur erreicht, selbst unter anspruchsvollen Lastbedingungen. Dies übertrifft die Kühlleistung vieler integrierter Kühlfahnen oder weniger optimierter Standardlösungen und sorgt für eine erhöhte Betriebssicherheit und Lebensdauer Ihrer empfindlichen Elektronik.
Konstruktion und Montage: Einfach und Effizient
Die Konstruktion des SK 0950TO220SA ist auf eine einfache und sichere Montage ausgelegt. Das Design berücksichtigt die standardisierten Montagebohrungen und Abmessungen von TO-220 Gehäusen, was eine unkomplizierte Integration in bestehende oder neue Designs ermöglicht. Die 50 mm Länge bietet ausreichend Platz für die Wärmeabfuhr, ohne unnötig Bauraum in Anspruch zu nehmen. Die präzise gefertigten Füße oder Montagepunkte gewährleisten einen guten thermischen Kontakt zum TO-220 Gehäuse, was für eine effektive Wärmeübertragung unerlässlich ist. Eine dünne Schicht Wärmeleitpaste (nicht im Lieferumfang enthalten) zwischen dem Bauteil und dem Kühlkörper verbessert die Effizienz zusätzlich und schließt kleinste Luftspalte, die die Wärmeübertragung behindern könnten.
Vorteile des SK 0950TO220SA Kühlkörpers
- Effiziente Wärmeableitung: Ein thermischer Widerstand von 10 K/W reduziert die Betriebstemperatur von TO-220 Bauteilen signifikant.
- Hochwertiges Aluminium: Bietet hervorragende thermische Leitfähigkeit, Langlebigkeit und Korrosionsbeständigkeit.
- Optimierte Lamellengeometrie: Maximiert die Oberfläche für effektive Konvektion und Strahlungswärmeabfuhr.
- Standardisierte Montage: Einfache und sichere Befestigung an TO-220 Gehäusen durch präzise gefertigte Anschlussflächen.
- Kompakte Bauform: 50 mm Länge für flexible Einsatzmöglichkeiten auch in begrenzten Platzverhältnissen.
- Erhöhte Bauteillebensdauer: Schützt empfindliche Elektronik vor Überhitzung und vorzeitiger Degradation.
- Verbesserte Systemzuverlässigkeit: Reduziert das Risiko von thermisch induzierten Fehlfunktionen und Ausfällen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | SK 0950TO220SA |
| Kühlkörpertyp | Für TO-220 Gehäuse |
| Material | Aluminiumlegierung (spezifische Legierung für optimale Wärmeleitfähigkeit) |
| Abmessungen (Länge) | 50 mm |
| Thermischer Widerstand (Rth) | 10 K/W (Kelvin pro Watt) |
| Montageart | Schraubmontage oder Klemmbefestigung (kompatibel mit TO-220 Bohrungen) |
| Oberflächenbehandlung | Naturbelassen oder eloxiert (je nach Ausführung für erhöhte Leitfähigkeit und Korrosionsschutz) |
| Einsatztemperatur | -40°C bis +150°C (typisch für Aluminiumlegierungen, Umgebungsabhängig) |
Anwendungsbereiche und Einsatzmöglichkeiten
Der SK 0950TO220SA Kühlkörper ist eine vielseitige Komponente, die in einer breiten Palette von elektronischen Anwendungen eingesetzt werden kann, wo TO-220 Gehäuse zum Einsatz kommen und eine zuverlässige Wärmeableitung gefordert ist. Dies umfasst unter anderem:
- Leistungselektronik: Kühlung von Leistungs-MOSFETs, IGBTs und anderen Schaltelementen in Netzteilen, Frequenzumrichtern und Motorsteuerungen.
- Audio-Verstärker: Optimierung der thermischen Bedingungen von Leistungstransistoren in Hi-Fi- und PA-Systemen.
- Spannungsregler: Langlebige Kühlung von linearen und geschalteten Spannungsreglern, um präzise und stabile Ausgangsspannungen zu gewährleisten.
- Labornetzteile und Ladegeräte: Sicherstellung einer konstanten Leistung und Vermeidung von Überhitzung unter Last.
- Industrielle Automatisierung: Zuverlässige Kühlung von Steuerungsbausteinen und Leistungselektronik in rauen Umgebungen.
- DIY-Projekte und Prototyping: Ermöglicht die Entwicklung und Erprobung von Schaltungen mit höherer Leistungsdichte.
Durch die Reduzierung der Chiptemperatur trägt der SK 0950TO220SA nicht nur zur Langlebigkeit der einzelnen Bauteile bei, sondern erhöht auch die Gesamtzverlässigkeit und Leistungsstabilität des gesamten elektronischen Systems.
FAQ – Häufig gestellte Fragen zu SK 0950TO220SA – Kühlkörper, 50 mm, Alu, 10 K/W, TO-220
Was bedeutet ein thermischer Widerstand von 10 K/W?
Ein thermischer Widerstand von 10 K/W bedeutet, dass für jede Watt Leistung, die vom Bauteil abgeführt werden muss, die Temperatur des Kühlkörpers um 10 Grad Celsius höher ist als die Umgebungstemperatur. Je niedriger dieser Wert, desto effizienter ist die Wärmeableitung.
Welche Art von Wärmeleitmaterial wird für die Montage empfohlen?
Für eine optimale Wärmeübertragung wird die Verwendung einer hochwertigen Wärmeleitpaste zwischen dem TO-220 Gehäuse und dem Kühlkörper empfohlen. Alternativ können auch Wärmeleitpads eingesetzt werden, insbesondere wenn eine höhere elektrische Isolation gewünscht ist.
Ist der Kühlkörper für alle TO-220 Bauteile geeignet?
Ja, der SK 0950TO220SA ist speziell für die Montage auf Standard-TO-220 Gehäusen konzipiert. Achten Sie darauf, dass die Montagebohrungen und die Größe des Gehäuses mit dem Kühlkörper kompatibel sind.
Wie wird der Kühlkörper am besten am Bauteil befestigt?
Die Befestigung erfolgt üblicherweise durch Verschrauben des Kühlkörpers mit dem Gehäuse des TO-220 Bauteils. Viele Kühlkörper dieser Art verfügen über entsprechende Bohrungen. Alternativ können spezielle Klammern oder Klemmmechanismen verwendet werden, um einen festen und thermisch leitfähigen Kontakt zu gewährleisten.
Was sind die Hauptvorteile gegenüber einem Kühlkörper ohne Lamellen?
Lamellen erhöhen die Oberfläche des Kühlkörpers erheblich. Eine größere Oberfläche ermöglicht eine effizientere Abgabe der Wärme an die Umgebungsluft durch Konvektion und Strahlung. Dies führt zu einer deutlich besseren Kühlleistung im Vergleich zu glatten Kühlkörpern gleicher Größe.
Kann ich den Kühlkörper in einer Umgebung mit hoher Luftfeuchtigkeit verwenden?
Aluminiumlegierungen sind generell korrosionsbeständig. Bei sehr hoher Luftfeuchtigkeit oder in aggressiven Umgebungen kann eine zusätzliche Oberflächenbehandlung wie Eloxieren die Lebensdauer und Beständigkeit des Kühlkörpers weiter erhöhen. Der Kühlkörper selbst ist jedoch darauf ausgelegt, unter Standardbedingungen zuverlässig zu arbeiten.
Wie trage ich Wärmeleitpaste korrekt auf?
Reinigen Sie sowohl die Kontaktfläche des TO-220 Gehäuses als auch die Fläche des Kühlkörpers gründlich von Staub und Fett. Tragen Sie dann eine dünne, gleichmäßige Schicht Wärmeleitpaste auf eine der beiden Oberflächen auf. Drücken Sie das Bauteil mit dem Kühlkörper zusammen, um die Paste zu verteilen und Luftblasen zu vermeiden.
