SJA 1000 T – Der Robuste CAN-Bus-Controller für anspruchsvolle industrielle Anwendungen
Der SJA 1000 T – PeliCAN-Bus-Controller ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige und leistungsstarke Schnittstelle für CAN-Bus-Netzwerke benötigen. Er adressiert die Herausforderung, eine stabile und schnelle Datenkommunikation in Umgebungen mit hohen Anforderungen an Robustheit und Echtzeitfähigkeit zu gewährleisten, insbesondere dort, wo Standardlösungen an ihre Grenzen stoßen.
Überlegene Leistung und Zuverlässigkeit für Ihre Projekte
Im Vergleich zu herkömmlichen CAN-Controllern setzt der SJA 1000 T neue Maßstäbe in Bezug auf Integrationsdichte, Leistung und Energieeffizienz. Seine fortschrittliche Architektur ermöglicht eine nahtlose Integration in komplexe Systeme und bietet gleichzeitig eine herausragende Störfestigkeit. Die dedizierte Hardware-Implementierung des CAN-Protokolls entlastet den Host-Prozessor erheblich, was zu einer optimierten Systemperformance und reduzierten Latenzzeiten führt. Dies ist entscheidend für Echtzeitanwendungen, bei denen jede Millisekunde zählt.
Detaillierte Spezifikationen des SJA 1000 T
| Merkmal | Spezifikation |
|---|---|
| CAN-Bus-Geschwindigkeit | Bis zu 1 Mbits/s |
| Taktfrequenz | 24 MHz |
| Versorgungsspannung | 5 V |

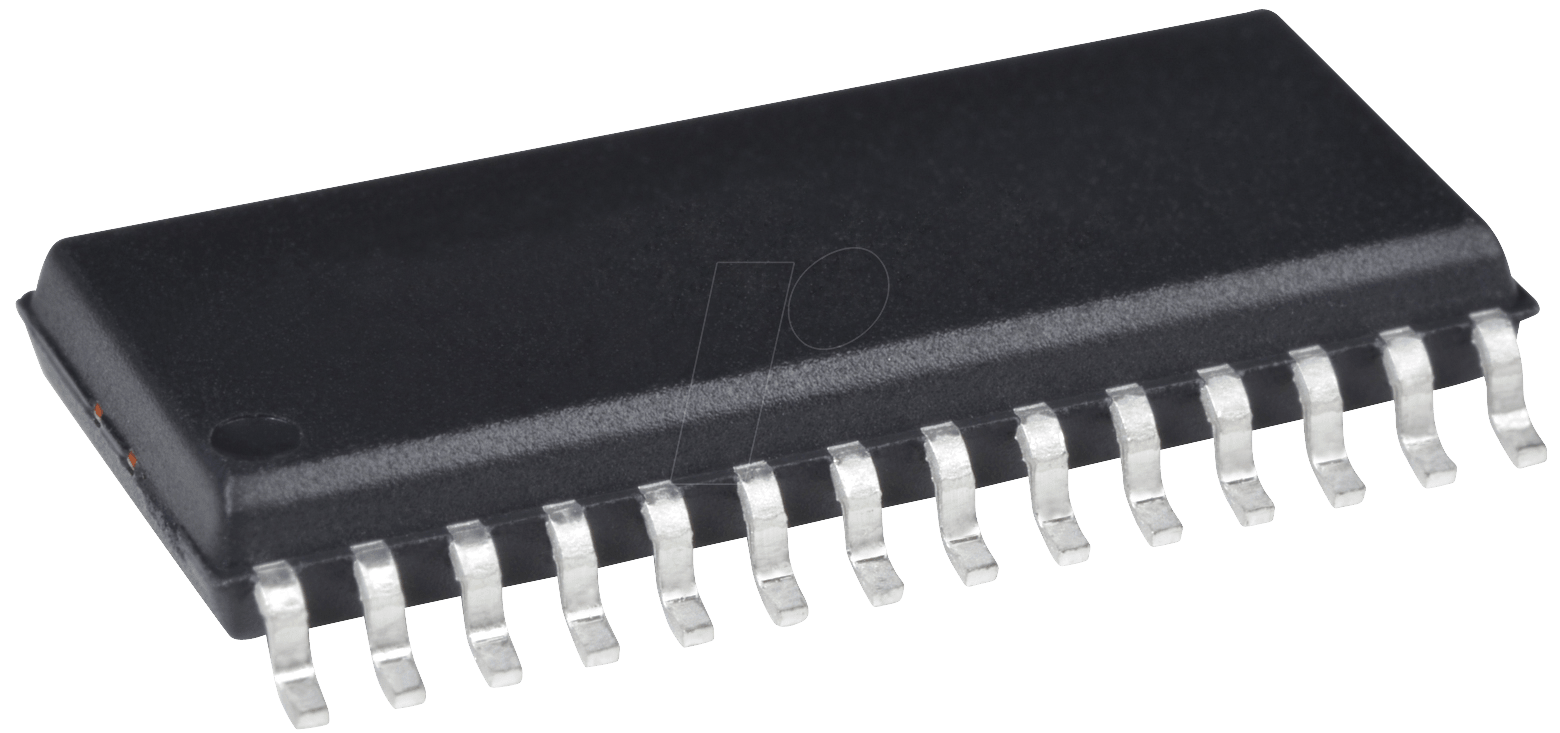

| Gehäuse | SO-28 |
| Protokoll-Konformität | CAN-Protokoll-Standard (ISO 11898) |
| Schnittstellen | Paralleler Host-Interface für einfache Mikrocontroller-Anbindung |
| Fehlerbehandlung | Umfangreiche Fehlererkennungs- und -behandlungsmechanismen gemäß CAN-Spezifikation |
| Energieeffizienz | Optimiert für geringen Stromverbrauch im Betrieb und Standby-Modus |
Kerntechnologie und Funktionalitäten
Der SJA 1000 T ist ein eigenständiger CAN-Controller, der den CAN-Protokoll-Standard (ISO 11898) vollständig implementiert. Er kommuniziert mit dem Host-Mikrocontroller über ein paralleles Interface, das eine schnelle Datenübertragung ermöglicht. Die integrierten Transceiver-Treiber minimieren die Anzahl externer Komponenten und vereinfachen somit das Leiterplattendesign.
- Hohe Integrationsdichte: Der SJA 1000 T kombiniert die Funktionalität eines CAN-Controllers und eines CAN-Transceivers in einem einzigen Chip, was zu einer Reduzierung der Bauteilanzahl und einer Verkleinerung der Leiterplattengröße führt. Dies ist insbesondere in platzkritischen Anwendungen von Vorteil.
- Robustheit und Störfestigkeit: Entwickelt für anspruchsvolle industrielle Umgebungen, bietet der SJA 1000 T eine exzellente Immunität gegenüber elektromagnetischen Störungen (EMI). Dies gewährleistet eine zuverlässige Datenübertragung auch unter widrigen Bedingungen, wie sie in Produktionsanlagen, Fahrzeugen oder Automatisierungssystemen häufig vorkommen.
- Effiziente Datenverarbeitung: Die dedizierte Hardware-Architektur für die CAN-Protokoll-Verarbeitung entlastet den Host-Mikrocontroller. Dies ermöglicht es dem Mikrocontroller, sich auf seine primären Steuerungs- und Überwachungsaufgaben zu konzentrieren, während der SJA 1000 T die gesamte CAN-Kommunikation effizient handhabt.
- Flexibilität in der Anwendung: Mit einer maximalen Datenrate von 1 Mbits/s ist der SJA 1000 T für eine breite Palette von CAN-Bus-Anwendungen geeignet, von einfachen Sensornetzwerken bis hin zu komplexen Steuergeräten in industriellen Automatisierungssystemen oder Automotive-Anwendungen.
- Einfache Anbindung: Das parallele Host-Interface mit klar definierten Registern ermöglicht eine unkomplizierte Integration mit einer Vielzahl von Mikrocontrollern. Die Dokumentation und die bereitgestellten Registerbeschreibungen erleichtern die Software-Entwicklung und beschleunigen die Inbetriebnahme.
- Umfassende Fehlererkennung: Der Controller verfügt über integrierte Mechanismen zur Erkennung und Meldung von CAN-Bus-Fehlern, einschließlich Bitfehlern, Stuff-Fehlern, CRC-Fehlern und Acknowledgement-Fehlern. Dies ist essenziell für die Diagnose und Aufrechterhaltung der Systemintegrität.
Einsatzgebiete und Anwendungsbeispiele
Der SJA 1000 T – PeliCAN-Bus-Controller, 1 Mbits/s, 24 MHz, 5 V, SO-28 ist prädestiniert für eine Vielzahl von professionellen Anwendungen, bei denen Zuverlässigkeit und Leistung im Vordergrund stehen. Seine robuste Konstruktion und die hohe Datenrate machen ihn zur idealen Wahl für:
- Industrielle Automatisierung: In Fertigungsstraßen, Robotik und Prozesssteuerungen zur Vernetzung von Sensoren, Aktoren und Steuergeräten.
- Gebäudeautomation: Zur Steuerung und Überwachung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssystemen und Sicherheitseinrichtungen.
- Medizintechnik: In medizinischen Geräten und Diagnostiksystemen, wo eine präzise und zuverlässige Datenkommunikation unerlässlich ist.
- Transportwesen und Logistik: Zur Vernetzung von Fahrzeugkomponenten, Flottenmanagement-Systemen und zur Datenübertragung in Logistikzentren.
- Embedded Systems: Als zentrale Kommunikationsschnittstelle in spezialisierten Embedded-Systemen, die eine robuste und standardisierte Netzwerkkommunikation erfordern.
- Fahrzeugtechnik: In Steuergeräten (ECUs) für Informationssysteme, Komfortfunktionen und grundlegende Fahrzeugsteuerung.
Technische Details zur Leistungsoptimierung
Die 24 MHz Taktfrequenz des SJA 1000 T ermöglicht eine effiziente interne Verarbeitung des CAN-Protokolls und unterstützt die maximalen Busgeschwindigkeiten. Die 5 V Versorgungsspannung ist ein Industriestandard und gewährleistet eine breite Kompatibilität mit bestehenden Stromversorgungssystemen. Das SO-28 Gehäuse ist ein gängiges und gut etabliertes Package-Format, das eine einfache Montage auf Standard-Leiterplatten erlaubt und gleichzeitig eine gute Wärmeableitung bietet. Die präzise Implementierung des CAN-Protokolls minimiert Bit-Timing-Abweichungen und sorgt für eine hohe Übertragungsqualität. Die PeliCAN-Architektur zeichnet sich durch einen niedrigen Stromverbrauch aus, was ihn auch für batteriebetriebene Anwendungen attraktiv macht.
FAQ – Häufig gestellte Fragen zu SJA 1000 T – PeliCAN-Bus-Controller, 1 Mbits/s, 24 MHz, 5 V, SO-28
Ist der SJA 1000 T mit allen CAN-Bus-Geschwindigkeiten kompatibel?
Der SJA 1000 T unterstützt CAN-Bus-Geschwindigkeiten von bis zu 1 Mbits/s gemäß dem ISO 11898 Standard. Für höhere Geschwindigkeiten sind spezifische CAN FD Controller erforderlich.
Benötige ich zusätzliche Transceiver-Chips für die CAN-Kommunikation?
Der SJA 1000 T integriert die Funktionalität eines CAN-Controllers und eines CAN-Transceivers in einem einzigen Chip. Sie benötigen lediglich einen externen physikalischen Bus-Treiber (z.B. einen TJA1050) zur Anbindung an den CAN-Bus, um die galvanische Trennung und Signalverstärkung zu gewährleisten.
Wie einfach ist die Anbindung an einen Mikrocontroller?
Die Anbindung erfolgt über ein paralleles Host-Interface, das eine direkte Verbindung zu den GPIO-Pins der meisten Mikrocontroller ermöglicht. Die detaillierte Registerbeschreibung in den technischen Datenblättern erleichtert die Software-Implementierung.
Welche Fehlererkennungsmechanismen sind integriert?
Der SJA 1000 T verfügt über umfassende Fehlererkennungsfunktionen gemäß dem CAN-Standard, darunter Bitfehlererkennung, Stuff-Fehlererkennung, CRC-Fehlererkennung und Acknowledgement-Fehlererkennung.
Eignet sich der SJA 1000 T für raue Umgebungsbedingungen?
Ja, der SJA 1000 T ist für den Einsatz in industriellen Umgebungen konzipiert und bietet eine gute Robustheit gegenüber elektromagnetischen Störungen, was eine zuverlässige Datenübertragung auch unter schwierigen Bedingungen gewährleistet.
Welche Art von Anwendungen sind ideal für den SJA 1000 T?
Der SJA 1000 T eignet sich hervorragend für industrielle Automatisierung, Gebäudeautomation, Medizintechnik und andere Embedded-Systeme, bei denen eine zuverlässige und leistungsstarke CAN-Bus-Kommunikation erforderlich ist.
Wie unterscheidet sich der SJA 1000 T von anderen CAN-Controllern auf dem Markt?
Der SJA 1000 T zeichnet sich durch seine hohe Integrationsdichte, seine bewährte PeliCAN-Architektur für Effizienz und Robustheit sowie seine einfache Anbindung aus, was ihn zu einer kosteneffizienten und leistungsstarken Lösung für viele professionelle Anwendungen macht.
