Präzisionswiderstandsnetzwerk SIL 8-7 100 Ohm: Optimale Lösung für anspruchsvolle Schaltungsdesigns
Das SIL 8-7 100 Ohm Widerstandsnetzwerk mit Sternschaltung ist die ideale Komponente für Ingenieure und Techniker, die höchste Präzision, Zuverlässigkeit und Platzersparnis in ihren elektronischen Schaltungen benötigen. Speziell entwickelt, um die Herausforderungen komplexer Schaltungsdesigns zu meistern, bietet dieses Widerstandsnetzwerk eine konsistente und stabile Leistung, die herkömmliche Einzelwiderstände in vielen Anwendungen übertrifft. Wenn Sie auf der Suche nach einer robusten und effizienten Lösung zur Signalaufbereitung, Filterung oder Pegelanpassung sind, ist dieses Bauteil die überlegene Wahl.
Warum das SIL 8-7 100 Ohm Widerstandsnetzwerk die bessere Wahl ist
Im Vergleich zu einzelnen Widerständen, die oft mehr Platz beanspruchen und deren Toleranzen in komplexen Anordnungen schwieriger zu kontrollieren sind, bietet das SIL 8-7 100 Ohm Widerstandsnetzwerk signifikante Vorteile. Die integrierte Sternschaltung minimiert den Verkabelungsaufwand und reduziert potenzielle Fehlerquellen, die durch externe Verbindungen entstehen können. Die präzise gefertigten Widerstandswerte und die stabile thermische Charakteristik gewährleisten eine konsistente Performance über einen weiten Temperaturbereich, was für die Zuverlässigkeit kritischer Systeme unerlässlich ist. Darüber hinaus ermöglicht die kompakte Bauform eine höhere Bauteildichte und optimiert das Layout auf der Leiterplatte.
Umfassende Spezifikationen und Leistungsvorteile
Das SIL 8-7 100 Ohm Widerstandsnetzwerk ist eine hochentwickelte passive elektronische Komponente, die für anspruchsvolle Anwendungen konzipiert wurde. Seine Hauptaufgabe besteht darin, präzise definierte elektrische Widerstände bereitzustellen, die für die Steuerung von Stromflüssen, die Spannungsteilung, die Filterung von Signalen und die Impedanzanpassung in einer Vielzahl von elektronischen Schaltungen unerlässlich sind.

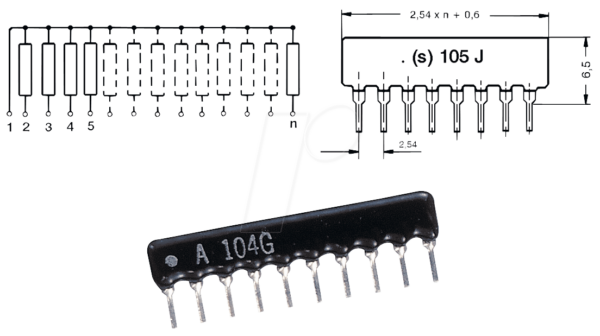

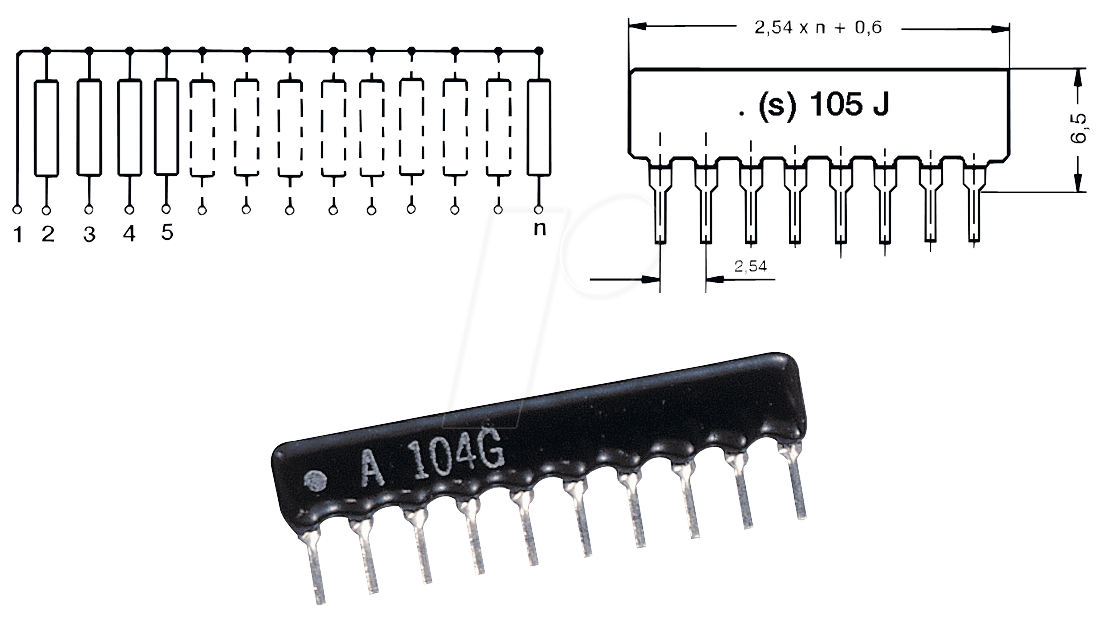

Schaltungsfunktion: Die Sternschaltung (auch als Y-Schaltung bekannt) ist eine Konfiguration, bei der mehrere Widerstände von einem gemeinsamen Punkt (dem Neutralpunkt oder Sternpunkt) ausgehen. Im Fall des SIL 8-7 100 Ohm bedeutet dies, dass 7 Widerstände mit jeweils 100 Ohm eine Verbindung zu einem gemeinsamen Punkt haben. Der 8. Pin dient typischerweise als Anschluss für diesen gemeinsamen Sternpunkt. Diese Konfiguration ist besonders nützlich für symmetrische Schaltungen und zur Reduzierung von Massebezügen.
Anwendungsszenarien:
- Signalverarbeitung: Ideal für den Einsatz in Filtern, Verstärkern und anderen Signalaufbereitungsschaltungen, wo präzise Widerstandswerte für die Frequenzganggestaltung und Pegelanpassung benötigt werden.
- Sensorik: Zur Kalibrierung und Linearitätskorrektur von Sensoren, wo die exakten Widerstandswerte die Messgenauigkeit direkt beeinflussen.
- Schutzschaltungen: Als Teil von Überstrom- oder Überspannungsschutzschaltungen, wo sie als definierte Lastwiderstände fungieren.
- Netzwerktechnik: In Kommunikations- und Netzwerksystemen zur Impedanzanpassung und Signalintegrität.
- Messtechnik: In präzisen Messgeräten, die stabile und gut definierte Referenzwiderstände erfordern.
Materialien und Konstruktion: Die Widerstandselemente sind typischerweise auf einem keramischen oder einem ähnlichen, thermisch stabilen Substrat aufgebracht, um eine hohe Belastbarkeit und eine geringe Beeinflussung durch Umgebungstemperaturen zu gewährleisten. Die metallischen Anschlüsse (Pins) sind für eine zuverlässige Lötbarkeit und geringe Übergangswiderstände ausgelegt.
Detaillierte Produkteigenschaften
| Eigenschaft | Beschreibung |
|---|---|
| Modellbezeichnung | SIL 8-7 100 – Widerstandsnetzwerk |
| Nennwiderstandswert | 100 Ohm pro Widerstandselement |
| Konfiguration | Sternschaltung (Y-Schaltung) |
| Anzahl der Widerstände | 7 |
| Anzahl der Pins | 8 |
| Leistungswiderstand (pro Element) | Typischerweise im Bereich von 0.1W bis 0.25W, abhängig von den spezifischen Fertigungsstandards und der Kühlung. Dies ermöglicht eine signifikante thermische Belastbarkeit. |
| Toleranz | Gängige Toleranzen liegen im Bereich von ±1% bis ±5%, was eine hohe Präzision für kritische Anwendungen sicherstellt. |
| Temperaturkoeffizient | Geringer Temperaturkoeffizient (TCR) für stabile Werte über einen weiten Temperaturbereich, typischerweise im Bereich von ±50 ppm/°C bis ±100 ppm/°C. |
| Betriebstemperaturbereich | Üblicherweise von -55°C bis +125°C oder höher, abhängig von der spezifischen Bauform und den verwendeten Materialien. |
| Isolationswiderstand | Hoher Isolationswiderstand zwischen den einzelnen Elementen und zum Gehäuse, um unerwünschte Kriechströme zu verhindern. |
| Bauform | SIP (Single In-line Package) oder ähnliche kompakte Bauform für einfache Montage auf Leiterplatten. |
Technische Details und Qualitätsmerkmale
Die Fertigung des SIL 8-7 100 Ohm Widerstandsnetzwerks erfolgt unter strengen Qualitätskontrollen, um eine gleichbleibend hohe Leistung zu garantieren. Die Widerstandsschichten werden präzise auf einem isolierenden Substrat abgeschieden und anschließend durch Lasertrimmen auf den exakten Nennwert von 100 Ohm eingestellt. Diese Methode ermöglicht eine hervorragende Reproduzierbarkeit und minimiert die Streuung der Widerstandswerte zwischen verschiedenen Bauteilen.
Der geringe Temperaturkoeffizient (TCR) ist ein entscheidendes Qualitätsmerkmal. Er gibt an, wie stark sich der Widerstandswert mit der Temperatur ändert. Ein niedriger TCR ist unerlässlich für Anwendungen, bei denen die Schaltung über einen großen Temperaturbereich stabil funktionieren muss, wie z.B. in der Luft- und Raumfahrt oder in der Automobilindustrie.
Die 8 Pins sind so konzipiert, dass sie eine sichere und zuverlässige Verbindung mit der Leiterplatte ermöglichen. Die Anordnung in einer Reihe (Single In-line Package) erleichtert die Bestückung und spart wertvollen Platz auf der Platine, was besonders bei der Miniaturisierung von elektronischen Geräten von Vorteil ist.
Häufig gestellte Fragen (FAQ)
Was bedeutet „Sternschaltung“ bei diesem Widerstandsnetzwerk?
Eine Sternschaltung, auch Y-Schaltung genannt, bedeutet, dass alle 7 Widerstandselemente (mit jeweils 100 Ohm) an einem gemeinsamen Punkt, dem sogenannten Sternpunkt, verbunden sind. Der 8. Pin des Bauteils dient als Anschluss für diesen gemeinsamen Sternpunkt. Dies vereinfacht die Verdrahtung in Schaltungen, die eine solche Konfiguration erfordern.
Für welche Anwendungen ist das SIL 8-7 100 Ohm Widerstandsnetzwerk am besten geeignet?
Dieses Widerstandsnetzwerk eignet sich hervorragend für präzise Signalverarbeitung, Filterung, Pegelanpassung, als Teil von Messschaltungen, in Sensorapplikationen zur Kalibrierung sowie in verschiedenen Netzwerk- und Schutzeinrichtungen, bei denen stabile und exakte Widerstandswerte gefordert sind.
Welche Vorteile bietet die Sternschaltung gegenüber individuellen Widerständen?
Die Sternschaltung reduziert den Bedarf an externer Verdrahtung, minimiert Fehlerquellen durch Verbindungsfehler und spart Platz auf der Leiterplatte. Sie ermöglicht eine kompaktere und zuverlässigere Schaltungsrealisierung.
Wie werden die Widerstandswerte des SIL 8-7 100 Ohm präzise gehalten?
Die Widerstandswerte werden in der Regel durch präzise Fertigungsverfahren wie das Aufbringen von Widerstandsschichten und das anschließende Lasertrimmen auf den exakten Nennwert von 100 Ohm eingestellt. Strenge Qualitätskontrollen während und nach der Produktion gewährleisten die Einhaltung der spezifizierten Toleranzen.
Welche Leistung (Wattzahl) können die einzelnen Widerstandselemente typischerweise verarbeiten?
Die Leistungswiderstandskraft (Wattzahl) pro Element variiert je nach spezifischem Design und Fertigung, liegt aber typischerweise im Bereich von 0.1 Watt bis 0.25 Watt. Dies ist ausreichend für viele Signalverarbeitungs- und Steuerschaltungen.
Wie beeinflusst die Temperatur die Leistung des Widerstandsnetzwerks?
Die Leistung wird durch den Temperaturkoeffizienten (TCR) beschrieben. Das SIL 8-7 100 Ohm Widerstandsnetzwerk verfügt über einen geringen TCR, was bedeutet, dass sich der Widerstandswert nur minimal mit Änderungen der Umgebungstemperatur ändert. Dies gewährleistet eine hohe Stabilität und Zuverlässigkeit.
Ist dieses Widerstandsnetzwerk für Hochfrequenzanwendungen geeignet?
Ja, die kompakte Bauform und die saubere Fertigung tragen zu guten HF-Eigenschaften bei. Die spezifische Eignung für bestimmte Hochfrequenzbereiche hängt von zusätzlichen Parametern wie Parasitärkapazitäten und -induktivitäten ab, die für spezifische Designs berücksichtigt werden müssen.
