Maximale Präzision und Effizienz für Ihre Schaltungsentwürfe: Das SIL 8-4 220 Widerstandsnetzwerk
Sind Sie auf der Suche nach einer robusten und zuverlässigen Lösung zur präzisen Widerstandssteuerung in Ihren Elektronikprojekten? Das SIL 8-4 220 – Widerstandsnetzwerk, Einzelwiderstände, 220 Ohm, 4Wid./8Pins wurde entwickelt, um Ingenieuren, Technikern und fortgeschrittenen Hobbyisten eine kompakte und leistungsfähige Möglichkeit zu bieten, Widerstandswerte exakt zu definieren. Dieses Bauteil adressiert die Notwendigkeit, mehrere einzelne Widerstände in einer einzigen, integrierten Einheit zu bündeln, was zu einer signifikanten Reduzierung der Komplexität, verbesserter Zuverlässigkeit und optimierter Leiterplattenbestückung führt.
Das SIL 8-4 220: Überlegene Konnektivität und definierte Widerstandswerte
Im Gegensatz zu herkömmlichen einzelnen bedrahteten oder SMD-Widerständen, die separat montiert und verdrahtet werden müssen, bietet das SIL 8-4 220 eine integrierte Lösung, die nicht nur Platz spart, sondern auch potenzielle Fehlerquellen bei der Montage minimiert. Die 4 voneinander unabhängigen Widerstände mit jeweils 220 Ohm, untergebracht in einem 8-Pin-Gehäuse, ermöglichen eine vielseitige Anwendung in diversen Schaltungsdesigns, von Filtern und Spannungsteilern bis hin zu Bias-Schaltungen und Pegelkonvertierungen. Die durchdachte Pinbelegung unterstützt sowohl Einzellötstellen als auch die effiziente Nutzung von durchkontaktierten Bohrlöchern, was den Designprozess beschleunigt und die Gesamtkosten senkt.
Fundamentale Vorteile des SIL 8-4 220 Widerstandsnetzwerks
- Kompaktheit und Platzersparnis: Vier diskrete Widerstände sind in einem einzigen Gehäuse untergebracht, was den Flächenbedarf auf der Leiterplatte erheblich reduziert. Dies ist besonders vorteilhaft bei der Entwicklung kompakter elektronischer Geräte.
- Erhöhte Zuverlässigkeit: Durch die Integration mehrerer Widerstände in ein einziges Bauteil wird die Anzahl der Lötstellen und Verbindungen reduziert. Dies minimiert das Risiko von Kaltlötstellen und anderen Montagefehlern, was zu einer insgesamt höheren Systemstabilität führt.
- Vereinfachte Bestückung: Die standardisierte Pinbelegung und das Gehäusedesign erleichtern die automatische Bestückung und Löten, was die Produktionskosten senkt und die Durchlaufzeiten verkürzt.
- Präzise Widerstandswerte: Jeder der vier internen Widerstände liefert einen definierten Wert von 220 Ohm, was eine hohe Genauigkeit und Konsistenz in Ihren Schaltungswiderständen gewährleistet. Dies ist entscheidend für Anwendungen, die eine präzise Signalverarbeitung oder Stromsteuerung erfordern.
- Vielseitige Anwendungsmöglichkeiten: Ideal für eine breite Palette von Anwendungen, einschließlich, aber nicht beschränkt auf, digitale Schaltungen, Analoge Signalverarbeitung, Netzwerkfilter, Stromversorgungseinheiten und Kommunikationselektronik.
- Optiimale Wärmeableitung: Das Gehäusedesign ist auf eine effektive Wärmeableitung ausgelegt, was die thermische Belastung der einzelnen Widerstandselemente reduziert und somit deren Lebensdauer verlängert.
Technische Spezifikationen und Merkmale
Das SIL 8-4 220 – Widerstandsnetzwerk ist ein sorgfältig konstruiertes Bauteil, das höchste Ansprüche an Leistung und Zuverlässigkeit erfüllt. Die Einzelwiderstände sind so konzipiert, dass sie eine präzise Widerstandsdefinition von 220 Ohm bei einer definierten Leistungstoleranz bieten. Die 8 Pins ermöglichen eine flexible Anbindung in einer Vielzahl von Schaltungsarchitekturen, wobei die isolierten Verbindungen die Interferenz zwischen den einzelnen Widerständen verhindern.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Widerstandsnetzwerk (Single In-line Package – SIP) |
| Modellbezeichnung | SIL 8-4 220 |
| Anzahl der Einzelwiderstände | 4 |
| Widerstandswert pro Einzelwiderstand | 220 Ohm |
| Gehäuse | 8-Pin SIL |
| Toleranz | Standardtoleranz für kommerzielle Anwendungen (typisch ±5% bis ±10%, genaue Angabe bitte dem Datenblatt entnehmen) |
| Maximale Betriebsspannung | Konstruiert für typische Anwendungen im Niederspannungsbereich, genaue Angabe bitte dem Datenblatt entnehmen. |
| Leistung pro Widerstand | Die Leistung wird durch die thermischen Eigenschaften des Gehäuses und die Umgebungsbedingungen bestimmt. Für Dauerbelastungen sind die spezifischen Leistungswerte des Datenblattes zu konsultieren. Das Gehäuse unterstützt eine effiziente Wärmeabfuhr für die integrierten Widerstände. |
| Temperaturkoeffizient | Die Stabilität des Widerstandswertes über einen Temperaturbereich ist ein kritischer Faktor für präzise Schaltungen. Das SIL 8-4 220 bietet eine gute thermische Stabilität, die für die meisten Standardanwendungen ausreichend ist. |
| Einsatzbereiche | Digitale Logik, Spannungsteiler, Filterdesign, Lastwiderstände, Pegelkonvertierung, Schaltungssimulation und Prototypenbau. |
Anwendungsgebiete und Einsatzmöglichkeiten
Das SIL 8-4 220 – Widerstandsnetzwerk findet breite Anwendung in verschiedenen Bereichen der Elektronikentwicklung. Seine Fähigkeit, vier diskrete Widerstandswerte in einer kompakten Einheit bereitzustellen, macht es zu einer idealen Komponente für:
- Digitale Schaltungen: Als Pull-up- oder Pull-down-Widerstände für digitale Logik-Gates, zur Entkopplung und zur Begrenzung von Stromflüssen. Die präzisen 220 Ohm sind oft optimal für die Ansteuerung moderner Mikrocontroller-Ports.
- Analoge Signalverarbeitung: In Tiefpass-, Hochpass- und Bandpassfiltern, wo die präzise Kombination von Widerständen und Kapazitäten erforderlich ist, um gewünschte Frequenzgänge zu erzielen. Das SIL 8-4 220 ermöglicht die einfache Realisierung von Zweipolfiltern oder Teilen komplexerer Filterstrukturen.
- Spannungsteiler: Zur Erzeugung präziser Referenzspannungen oder zur Pegelanpassung von Sensorsignalen. Vier Widerstände eröffnen hierbei vielfältige Konfigurationsmöglichkeiten.
- Stromversorgungseinheiten: Als Lastwiderstände zur Simulation von Verbrauchern oder zur Stabilisierung von Spannungsreglern.
- Prototypenbau und Testaufbauten: Die einfache Handhabung und die integrierte Funktionalität beschleunigen den Aufbau von Testschaltungen und Prototypen erheblich. Ingenieure können schnell und effizient verschiedene Schaltungstopologien evaluieren.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen, wo die Zuverlässigkeit und die konsistenten elektrischen Eigenschaften von entscheidender Bedeutung sind.
Präzision und Langlebigkeit: Ein Investment in Ihre Schaltungsqualität
Die Wahl des SIL 8-4 220 Widerstandsnetzwerks ist eine Entscheidung für Qualität und Zuverlässigkeit. Jeder interne Widerstand ist sorgfältig gefertigt, um eine präzise Widerstandsdefinition zu gewährleisten, die für kritische Schaltungsanwendungen unerlässlich ist. Die robuste Konstruktion und die Eignung für Standard-Lötverfahren tragen zu einer verbesserten Haltbarkeit Ihrer Endprodukte bei. Durch die Reduzierung der Komplexität bei der Leiterplattenbestückung und die Minimierung von Verbindungsfehlern investieren Sie direkt in die Langlebigkeit und die Betriebsverfügbarkeit Ihrer elektronischen Systeme.
FAQ – Häufig gestellte Fragen zu SIL 8-4 220 – Widerstandsnetzwerk, Einzelwiderstände, 220 Ohm, 4Wid./8Pins
Was sind die Hauptvorteile der Verwendung eines Widerstandsnetzwerks gegenüber einzelnen Widerständen?
Die Hauptvorteile liegen in der Reduzierung der Bauteilanzahl, der Platzersparnis auf der Leiterplatte, der vereinfachten Bestückung und Montage sowie einer potenziellen Erhöhung der Zuverlässigkeit durch weniger Lötstellen und Verbindungen. Dies führt zu kompakteren und robusteren Schaltungen.
Für welche Art von Anwendungen ist das SIL 8-4 220 mit 220 Ohm Widerstandswerten besonders geeignet?
Es eignet sich hervorragend für digitale Schaltungen (Pull-up/Pull-down), analoge Filter, Spannungsteiler, Lastwiderstände und zur Pegelkonvertierung, wo präzise und konsistente Widerstandswerte in einem kompakten Formfaktor benötigt werden.
Welche Leistung kann jeder einzelne Widerstand im SIL 8-4 220 verkraften?
Die genaue Leistungsgrenze pro Einzelwiderstand ist von verschiedenen Faktoren abhängig, einschließlich der Gehäusetemperatur, der Umgebungsbedingungen und der Dauer der Belastung. Für exakte Angaben bezüglich der maximalen Leistung und der thermischen Charakteristiken ist das spezifische Datenblatt des Herstellers zu konsultieren.
Ist das SIL 8-4 220 für automatische Bestückungsmaschinen geeignet?
Ja, das SIL 8-4 220 ist in einem Standard-Gehäuse (Single In-line Package – SIP) mit standardisierten Pinabständen konzipiert, was es ideal für die Verwendung mit automatischen Bestückungsmaschinen (Pick-and-Place-Maschinen) und automatisierten Lötprozessen macht.

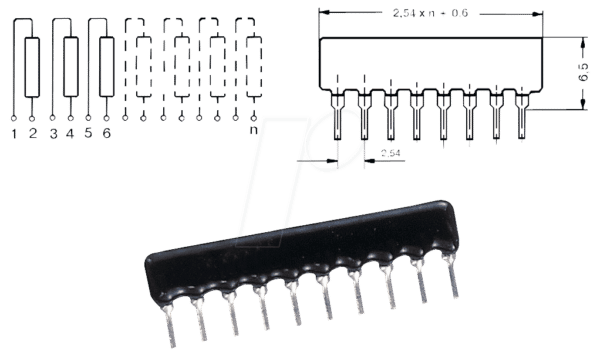

Wie wird die Verbindung der einzelnen Widerstände im SIL 8-4 220 gehandhabt?
Das SIL 8-4 220 enthält vier unabhängige Widerstandselemente. Die interne Verdrahtung ist so gestaltet, dass jeder Widerstand mit separaten Pins verbunden ist, wodurch eine galvanische Trennung zwischen den einzelnen Widerständen gewährleistet ist. Die äußeren Pins des 8-Pin-Gehäuses dienen als Anschlusspunkte für diese individuellen Widerstände.
Was bedeutet die Angabe 4Wid./8Pins genau?
Dies bedeutet, dass das Bauteil vier individuelle Widerstandselemente (4Wid.) enthält, die jeweils an separate Pins angeschlossen sind, und das gesamte Gehäuse über insgesamt acht Pins (8Pins) verfügt. Diese Pinbelegung ermöglicht eine flexible Nutzung der einzelnen Widerstände.
Welche Toleranz kann man von den 220 Ohm Widerstandswerten erwarten?
Die typische Toleranz für Widerstandsnetzwerke dieser Art liegt im kommerziellen Bereich zwischen ±5% und ±10%. Für Anwendungen, die eine höhere Präzision erfordern, ist es ratsam, das Datenblatt des spezifischen Produkts zu prüfen, da es auch Varianten mit engeren Toleranzen geben kann.
