SIL 8-4 22 – Das Widerstandsnetzwerk für präzise Elektronik
Entdecken Sie das SIL 8-4 22 Widerstandsnetzwerk – eine kompakte und zuverlässige Lösung für Ihre elektronischen Schaltungen. Dieses Netzwerk vereint vier Einzelwiderstände mit je 22 Ohm in einem einzigen, platzsparenden 8-Pin-Gehäuse. Ideal für Anwender, die Wert auf Präzision, Effizienz und einfache Integration legen. Egal, ob Sie ein erfahrener Ingenieur oder ein begeisterter Hobbyelektroniker sind, das SIL 8-4 22 bietet Ihnen die Performance, die Sie für Ihre Projekte benötigen.
Technische Details und Vorteile auf einen Blick
Das SIL 8-4 22 Widerstandsnetzwerk zeichnet sich durch seine durchdachte Konstruktion und hochwertigen Materialien aus. Es bietet eine Vielzahl von Vorteilen gegenüber diskreten Einzelwiderständen, die besonders in modernen Schaltungen zum Tragen kommen.
Kompaktes Design für maximale Platzeffizienz
In der Elektronik spielt der Platzbedarf eine entscheidende Rolle. Das SIL 8-4 22 ist speziell darauf ausgelegt, den Platz auf Ihrer Platine optimal zu nutzen. Durch die Integration von vier Widerständen in einem einzigen Gehäuse sparen Sie wertvolle Fläche und können komplexere Schaltungen auf kleinerem Raum realisieren. Das macht dieses Widerstandsnetzwerk ideal für Anwendungen in miniaturisierten Geräten, tragbaren Elektronikprodukten und allen Projekten, bei denen es auf eine hohe Packungsdichte ankommt.
Präzise Widerstandswerte für zuverlässige Ergebnisse
Die Genauigkeit der Widerstandswerte ist für die Funktionstüchtigkeit und Performance elektronischer Schaltungen unerlässlich. Das SIL 8-4 22 garantiert eine hohe Präzision der 22 Ohm Widerstände, wodurch Sie sich auf zuverlässige und reproduzierbare Ergebnisse verlassen können. Dies ist besonders wichtig in Anwendungen, die eine exakte Strom- oder Spannungsregelung erfordern, wie beispielsweise in Verstärkerschaltungen, Filteranwendungen oder präzisen Messinstrumenten.
Einfache Integration und Zeitersparnis
Die Verwendung von Widerstandsnetzwerken vereinfacht den Aufbau Ihrer Schaltungen erheblich. Anstatt vier einzelne Widerstände manuell zu platzieren und zu verlöten, können Sie das SIL 8-4 22 in einem einzigen Schritt integrieren. Das spart nicht nur Zeit, sondern reduziert auch das Risiko von Verdrahtungsfehlern und erhöht die Zuverlässigkeit Ihrer Schaltung. Die standardmäßige Pinbelegung des 8-Pin-Gehäuses ermöglicht eine problemlose Integration in bestehende Designs und Prototypen.
Verbesserte thermische Eigenschaften
Durch die räumliche Nähe der Widerstände in einem Netzwerk wird eine gleichmäßigere Wärmeverteilung erreicht. Dies führt zu einer verbesserten thermischen Stabilität und reduziert das Risiko von Hotspots, die die Leistung und Lebensdauer Ihrer Schaltung beeinträchtigen könnten. Die verbesserte Wärmeableitung trägt zu einer höheren Zuverlässigkeit und längeren Lebensdauer des Widerstandsnetzwerks bei, insbesondere in Anwendungen, die eine hohe Belastung der Widerstände erfordern.
Anwendungsbereiche des SIL 8-4 22
Das SIL 8-4 22 Widerstandsnetzwerk ist vielseitig einsetzbar und eignet sich für eine breite Palette von Anwendungen in verschiedenen Bereichen der Elektronik.
- Pull-Up- und Pull-Down-Widerstände: In digitalen Schaltungen werden Pull-Up- und Pull-Down-Widerstände verwendet, um definierte Logikpegel an Eingängen zu erzeugen. Das SIL 8-4 22 eignet sich hervorragend für diese Anwendung und sorgt für eine zuverlässige Funktion Ihrer digitalen Schaltungen.
- Strombegrenzung: In LED-Anwendungen oder anderen Schaltungen, die einen begrenzten Strom benötigen, kann das SIL 8-4 22 als Strombegrenzungswiderstand eingesetzt werden. Die präzisen 22 Ohm Widerstände gewährleisten einen sicheren und stabilen Betrieb Ihrer LEDs oder anderer empfindlicher Bauteile.
- Spannungsteiler: Für die Erzeugung von Referenzspannungen oder zur Anpassung von Signalpegeln kann das SIL 8-4 22 als Spannungsteiler verwendet werden. Die hohe Genauigkeit der Widerstände sorgt für präzise und stabile Spannungsteilungsverhältnisse.
- Filteranwendungen: In aktiven oder passiven Filteranwendungen können die Widerstände des SIL 8-4 22 in Kombination mit Kondensatoren oder Induktivitäten zur Realisierung spezifischer Frequenzgänge eingesetzt werden.
- Sensorik: In Sensoranwendungen werden Widerstände häufig zur Messung von physikalischen Größen wie Temperatur, Druck oder Helligkeit verwendet. Das SIL 8-4 22 kann in diesen Schaltungen als Referenzwiderstand oder zur Signalkonditionierung eingesetzt werden.
Technische Daten im Detail
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit des SIL 8-4 22 zu geben, finden Sie hier eine detaillierte Auflistung der wichtigsten technischen Daten:
| Eigenschaft | Wert |
|---|---|
| Widerstandswert pro Widerstand | 22 Ohm |
| Anzahl der Widerstände | 4 |
| Gehäuse | SIL (Single In-Line) |
| Anzahl Pins | 8 |
| Belastbarkeit pro Widerstand | 0.125 W (1/8 W) |
| Toleranz | 5% |
| Temperaturkoeffizient | ±200 ppm/°C |
| Betriebstemperaturbereich | -55°C bis +125°C |
Warum das SIL 8-4 22 die richtige Wahl für Sie ist
Das SIL 8-4 22 Widerstandsnetzwerk ist mehr als nur ein elektronisches Bauteil. Es ist ein Schlüssel zu effizienteren, präziseren und zuverlässigeren Schaltungen. Es bietet Ihnen die Möglichkeit, Ihre Projekte zu optimieren, Zeit zu sparen und die Leistung Ihrer Geräte zu verbessern. Mit seiner kompakten Bauweise, den präzisen Widerstandswerten und der einfachen Integration ist das SIL 8-4 22 die ideale Wahl für alle, die höchste Ansprüche an ihre Elektronik stellen. Investieren Sie in Qualität und profitieren Sie von den zahlreichen Vorteilen dieses herausragenden Widerstandsnetzwerks.
FAQ – Häufig gestellte Fragen zum SIL 8-4 22
Hier finden Sie Antworten auf häufig gestellte Fragen zum SIL 8-4 22 Widerstandsnetzwerk.
Was bedeutet die Bezeichnung SIL 8-4 22?

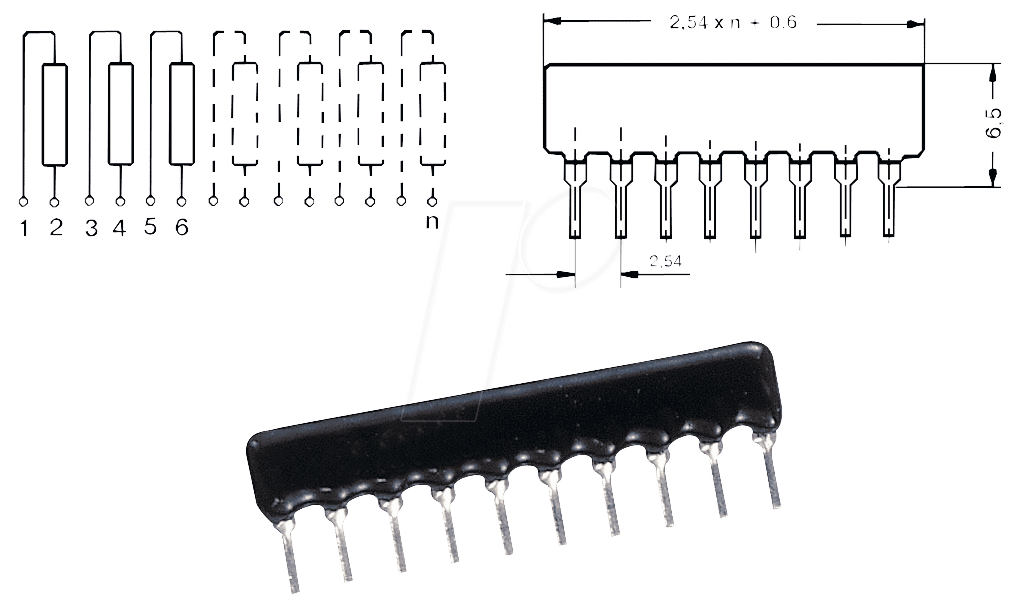

SIL steht für Single In-Line, was die Bauform des Gehäuses beschreibt. Die „8“ steht für die Anzahl der Pins, die „4“ für die Anzahl der Widerstände im Netzwerk und „22“ für den Widerstandswert jedes einzelnen Widerstands in Ohm.
Kann ich das SIL 8-4 22 auch für andere Widerstandswerte verwenden?
Nein, das SIL 8-4 22 enthält vier Widerstände mit einem festen Wert von 22 Ohm. Wenn Sie andere Widerstandswerte benötigen, müssen Sie ein anderes Widerstandsnetzwerk oder Einzelwiderstände wählen.
Wie hoch ist die maximale Belastbarkeit des SIL 8-4 22?
Die maximale Belastbarkeit beträgt 0.125 Watt (1/8 Watt) pro Widerstand. Achten Sie darauf, diesen Wert nicht zu überschreiten, um eine Beschädigung des Widerstandsnetzwerks zu vermeiden.
Ist das SIL 8-4 22 RoHS-konform?
Ja, das SIL 8-4 22 ist RoHS-konform und erfüllt somit die Anforderungen der Europäischen Union zur Beschränkung gefährlicher Stoffe in elektronischen Geräten.
Wie kann ich das SIL 8-4 22 am besten auf meiner Platine platzieren?
Das SIL 8-4 22 lässt sich einfach in eine Lochrasterplatine oder eine Leiterplatte einsetzen. Achten Sie auf die korrekte Ausrichtung der Pins und verwenden Sie eine saubere Löttechnik, um eine zuverlässige Verbindung zu gewährleisten.
Welche Toleranz haben die Widerstände im SIL 8-4 22?
Die Widerstände im SIL 8-4 22 haben eine Toleranz von ±5%. Dies bedeutet, dass der tatsächliche Widerstandswert um bis zu 5% vom Nennwert von 22 Ohm abweichen kann.
Kann ich das SIL 8-4 22 in Reihe oder parallel schalten?
Ja, die einzelnen Widerstände im SIL 8-4 22 können in Reihe oder parallel geschaltet werden, um unterschiedliche Widerstandswerte oder Belastbarkeiten zu erzielen. Beachten Sie jedoch, dass sich die resultierende Toleranz und Belastbarkeit entsprechend ändern können.
Wo finde ich ein Datenblatt für das SIL 8-4 22?
Ein detailliertes Datenblatt mit allen technischen Spezifikationen und Abmessungen des SIL 8-4 22 finden Sie auf der Website des Herstellers oder in unserem Downloadbereich.
