Präzise Widerstandsnetzwerke für anspruchsvolle Elektronikprojekte: SIL 8-4 1,5K
Wenn Sie in der anspruchsvollen Welt der Elektronik, IT und Technik präzise Schaltungen entwickeln oder optimieren müssen, stoßen Sie schnell an die Grenzen von Einzelwiderständen. Das SIL 8-4 1,5K – Widerstandsnetzwerk, 4 x 1,5 kOhm, 2%, SIL-8 bietet hier die ideale Lösung: Es integriert vier exakt spezifizierte Widerstände in einem einzigen Gehäuse und vereinfacht so signifikant das Schaltungsdesign, die Montage und die Zuverlässigkeit komplexer elektronischer Systeme. Dieses Bauteil richtet sich an professionelle Entwickler, Ingenieure und erfahrene Hobbyisten, die höchste Anforderungen an die Performance und Kompaktheit ihrer Schaltungen stellen.
Vorteile des SIL 8-4 1,5K Widerstandsnetzwerks
Das SIL 8-4 1,5K – Widerstandsnetzwerk ist die überlegene Wahl gegenüber der Verwendung einzelner Widerstände in einer Vielzahl von Anwendungsfällen. Die integrierte Bauweise minimiert nicht nur die Anzahl der zu bestückenden Komponenten, sondern reduziert auch das Risiko von Montagefehlern und verbessert die thermische Performance durch eine gleichmäßigere Wärmeverteilung.
- Platzersparnis: Vier Widerstände in einem einzigen SIL-8-Gehäuse reduzieren den benötigten Platz auf der Leiterplatte erheblich. Dies ist besonders vorteilhaft in kompakten Geräten, wo jeder Millimeter zählt.
- Vereinfachte Montage: Anstelle von vier einzelnen Lötpunkten oder Kontakten müssen nur noch die Pins des SIL-8-Gehäuses bestückt werden. Dies beschleunigt den Produktionsprozess und senkt die Stückkosten in der Fertigung.
- Verbesserte Zuverlässigkeit: Weniger Lötstellen bedeuten weniger potenzielle Fehlerquellen. Das integrierte Design sorgt für konsistente elektrische Verbindungen und minimiert das Risiko von Kurzschlüssen oder Unterbrechungen.
- Präzision und Konsistenz: Das Widerstandsnetzwerk garantiert eine exakte Einhaltung der spezifizierten Widerstandswerte (4 x 1,5 kOhm mit einer Toleranz von 2%). Dies ist entscheidend für Schaltungen, die auf präzise Spannungs- und Stromteilungen angewiesen sind.
- Optimale elektrische Eigenschaften: Die kompakte Bauform und die gemeinsame Basis der Widerstände ermöglichen eine verbesserte Signalintegrität und reduzieren parasitäre Effekte, die bei der Verwendung von Einzelwiderständen auftreten können.
- Thermische Performance: Durch die räumliche Nähe und das gemeinsame Gehäuse kann die Wärme effizienter abgeführt werden, was die Lebensdauer und Stabilität des Bauteils unter Last erhöht.
Technische Spezifikationen und Anwendungsgebiete

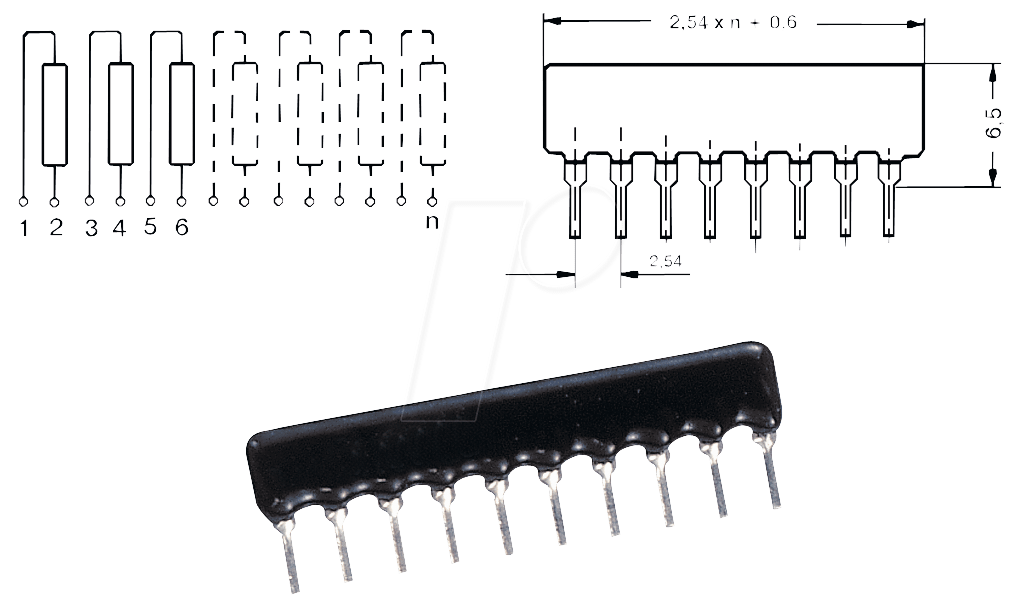

Das SIL 8-4 1,5K – Widerstandsnetzwerk, 4 x 1,5 kOhm, 2%, SIL-8 repräsentiert eine hochentwickelte Komponente, die für präzise elektronische Schaltungen unerlässlich ist. Die Bezeichnung SIL-8 steht für Single In-line Package mit 8 Pins, was eine standardisierte und effiziente Montage ermöglicht. Jeder der vier integrierten Widerstände bietet einen Nennwert von 1,5 kOhm mit einer engen Toleranz von 2%. Diese Präzision ist entscheidend für Anwendungen, die eine exakte Strom- und Spannungssteuerung erfordern.
Typische Einsatzgebiete umfassen:
- Schaltungsdesign und Prototyping: Beschleunigt den Entwicklungsprozess durch sofort verfügbare, integrierte Widerstandskonfigurationen.
- Datenwandler und Signalverarbeitung: Ermöglicht präzise Spannungsteiler und Filterfunktionen, die für die genaue Interpretation von Analogsignalen unerlässlich sind.
- Schnittstellenschaltungen: Sorgt für stabile Pegelwandlung und Impedanzanpassung in Kommunikationsmodulen und Peripheriegeräten.
- Stromversorgungs- und Lademanagementsysteme: Bietet kontrollierte Widerstände für Regelkreise und Ladekontroller, wo Präzision über die Effizienz und Sicherheit entscheidet.
- Sensor- und Messsysteme: Ermöglicht die genaue Kalibrierung und Anbindung von Sensoren, die empfindlich auf Schwankungen in den Messparametern reagieren.
- Automatisierungstechnik und industrielle Steuerung: Gewährleistet die Robustheit und Zuverlässigkeit elektronischer Komponenten in anspruchsvollen Umgebungen.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Widerstandsnetzwerk |
| Gehäuseform | SIL-8 (Single In-line Package) |
| Anzahl der Widerstände | 4 |
| Einzelwiderstandswert | 1,5 kOhm |
| Toleranz | 2 % |
| Maximale Verlustleistung pro Widerstand (Schätzung für typische SIL-Gehäuse) | Ca. 0,1 – 0,2 Watt, abhängig von Montage und Kühlung. Die Gesamtverlustleistung des Moduls ist deutlich höher. |
| Betriebstemperaturbereich | Typischerweise -55°C bis +125°C (abhängig von spezifischem Material und Hersteller) |
| Anschlussart | Lötbare Pins für Leiterplattenmontage |
| Anwendungsspezifische Vorteile | Platzersparnis, vereinfachte Bestückung, erhöhte Zuverlässigkeit durch weniger Lötstellen, konsistente elektrische Eigenschaften. |
Präzision in der Materialwahl und Fertigung
Die Leistung und Langlebigkeit eines Widerstandsnetzwerks wie des SIL 8-4 1,5K – Widerstandsnetzwerk, 4 x 1,5 kOhm, 2%, SIL-8 hängt maßgeblich von der Qualität der verwendeten Materialien und der Präzision im Fertigungsprozess ab. Die Widerstandselemente selbst bestehen in der Regel aus hochentwickelten Materialien, die auf eine stabile und lineare Widerstandscharakteristik über einen weiten Temperaturbereich ausgelegt sind. Dies können beispielsweise dickschichtige Keramiksubstrate mit aufgedampften oder gesputterten Metallschichten sein, die durch präzise Laserbearbeitung auf den exakten Zielwert von 1,5 kOhm getrimmt werden. Die enge Toleranz von 2 % deutet auf einen robusten Herstellungsprozess hin, der auch kleine Abweichungen durch Umwelteinflüsse minimiert.
Das SIL-Gehäuse bietet dabei nicht nur einen physischen Schutz für die internen Widerstandselemente, sondern spielt auch eine Rolle bei der Wärmeableitung. Die Pins sind aus korrosionsbeständigem Material gefertigt, um eine langfristig sichere und niederohmige Verbindung mit der Leiterplatte zu gewährleisten. Die Kapselung des Bauteils schützt vor Staub, Feuchtigkeit und mechanischer Beschädigung, was die Robustheit in industriellen und anspruchsvollen Umgebungen weiter erhöht.
Optimierung von Leiterplattendesign und thermischem Management
Die Integration von vier 1,5 kOhm Widerständen in ein einziges SIL-8-Gehäuse ist ein Paradebeispiel für effizientes Component Packaging, das direkt zur Optimierung des Leiterplattendesigns beiträgt. Durch die Reduzierung der Anzahl physischer Komponenten verringert sich nicht nur die zu bestückende Fläche, sondern auch die Komplexität des Layouts. Anstatt mehrere separate Widerstandspfade zu verlegen, wird ein einziger Block von acht Pins genutzt, was die Leiterbahnführung vereinfacht und die Gefahr von Übersprechen zwischen benachbarten Signalen verringert. Dies ist besonders relevant in Hochfrequenzanwendungen oder bei der Verarbeitung empfindlicher Analogsignale.
Darüber hinaus ist das thermische Management ein oft unterschätzter Faktor. Bei der Verwendung von vier einzelnen Widerständen kann die Wärmeabfuhr ungleichmäßig erfolgen, was zu lokalen Hotspots auf der Leiterplatte führen kann. Das SIL-8-Widerstandsnetzwerk, mit seiner kompakten und integrierten Bauweise, ermöglicht eine effizientere Verteilung und Ableitung der entstehenden Wärme. Dies trägt dazu bei, die Betriebstemperatur der einzelnen Widerstandselemente niedrig zu halten und somit deren Langzeitstabilität, Präzision und Lebensdauer zu gewährleisten. Die 2% Toleranz bleibt auch unter thermischer Belastung besser erhalten, was für die Integrität der Schaltung entscheidend ist.
Häufig gestellte Fragen zu SIL 8-4 1,5K – Widerstandsnetzwerk, 4 x 1,5 kOhm, 2%, SIL-8
FAQ – Häufig gestellte Fragen zu SIL 8-4 1,5K – Widerstandsnetzwerk, 4 x 1,5 kOhm, 2%, SIL-8
Was bedeutet die Bezeichnung SIL-8 bei diesem Widerstandsnetzwerk?
SIL steht für Single In-line Package. Die Zahl ‚8‘ gibt die Anzahl der Pins des Bauteils an. Ein SIL-8-Gehäuse hat also acht Anschlussdrähte, die in einer Reihe angeordnet sind und typischerweise auf eine Leiterplatte gesteckt und verlötet werden.
Ist die Toleranz von 2% für alle vier Widerstände im Netzwerk gleich?
Ja, die Angabe ‚2%‘ bezieht sich auf die Toleranz für jeden der vier integrierten 1,5 kOhm Widerstände. Das bedeutet, dass jeder einzelne Widerstandswert innerhalb eines Bereichs von +/- 2% vom Nennwert (1,5 kOhm) liegt, was eine hohe Präzision für die Schaltungsanwendung gewährleistet.
Welche maximale Leistung kann das Widerstandsnetzwerk aufnehmen?
Die maximale Verlustleistung pro Widerstandselement hängt vom spezifischen Bauteil-Design und den Umgebungsbedingungen ab. Für ein typisches SIL-Gehäuse liegt diese pro Widerstand oft im Bereich von 0,1 bis 0,2 Watt. Die Gesamtverlustleistung des Moduls ist höher, da alle Widerstände gleichzeitig Leistung dissipieren können. Für präzise Werte sollte das Datenblatt des Herstellers konsultiert werden, aber für typische Anwendungen ist diese Leistung für viele Schaltungen ausreichend.
In welchen Temperaturbereichen ist das Widerstandsnetzwerk zuverlässig einsetzbar?
Widerstandsnetzwerke in SIL-Gehäusen sind in der Regel für einen breiten Betriebstemperaturbereich ausgelegt. Häufig liegt dieser zwischen -55°C und +125°C. Dies gewährleistet die Zuverlässigkeit und präzise Funktion auch unter extremen thermischen Bedingungen, was für industrielle und spezialisierte Anwendungen von großer Bedeutung ist.
Warum sollte ich ein Widerstandsnetzwerk anstelle von vier einzelnen Widerständen verwenden?
Die Verwendung eines Widerstandsnetzwerks wie des SIL 8-4 1,5K bietet signifikante Vorteile: Es spart Platz auf der Leiterplatte, vereinfacht den Montageprozess durch weniger Lötpunkte, erhöht die Zuverlässigkeit des Gesamtsystems und sorgt für eine konsistentere elektrische Performance aufgrund der integrierten Bauweise und besseren thermischen Eigenschaften.
Welche Anwendungsfelder eignen sich besonders gut für dieses Widerstandsnetzwerk?
Dieses Widerstandsnetzwerk eignet sich hervorragend für Anwendungen, die präzise Widerstandswerte und Kompaktheit erfordern, wie z.B. in Datenwandlern, Signalverarbeitungsschaltungen, Kommunikationsmodulen, Stromversorgungsreglern, Sensorik und industriellen Steuerungssystemen, wo eine hohe Zuverlässigkeit und Effizienz entscheidend sind.
Wie wird das SIL 8-4 1,5K Widerstandsnetzwerk auf der Leiterplatte montiert?
Die Montage erfolgt durch das Stecken der acht Pins des SIL-8-Gehäuses durch die entsprechenden Bohrungen auf der Leiterplatte. Anschließend werden die Pins durch Löten fixiert, um eine dauerhafte und niederohmige elektrische Verbindung herzustellen.
