SIL 8-4 100 – Präzise Signalverarbeitung für anspruchsvolle Elektronikentwicklungen
Das SIL 8-4 100 ist die ultimative Lösung für Ingenieure und Entwickler, die höchste Präzision und Zuverlässigkeit bei der Signalverarbeitung und Schaltungsentwicklung benötigen. Es adressiert die Notwendigkeit, mehrere Widerstände mit exakt definierten Werten effizient und platzsparend in komplexen elektronischen Systemen zu integrieren. Ideal für Anwendungen, bei denen präzise Strom- und Spannungssteuerung entscheidend ist.
Herausragende Leistung und Zuverlässigkeit durch fortschrittliche Technologie
Das SIL 8-4 100 Widerstandsnetzwerk setzt neue Maßstäbe in puncto Leistung und Langlebigkeit. Durch die Integration von vier unabhängigen Widerständen in einem einzigen Bauteil mit 8 Pins wird nicht nur wertvoller Platz auf der Leiterplatte eingespart, sondern auch die Komplexität der Beschaltung reduziert. Dies minimiert Fehlerquellen bei der Montage und verbessert die Gesamtintegrität des elektronischen Designs.
- Präzision auf höchstem Niveau: Jeder der vier Einzelwiderstände bietet eine Nennimpedanz von 100 Ohm, was eine konsistente und zuverlässige Schaltungsfunktion gewährleistet.
- Platzersparnis: Das kompakte Bauformat des Widerstandsnetzwerks ermöglicht dichtere Bestückung und kleinere Leiterplattengrößen, was besonders in miniaturisierten Geräten von Vorteil ist.
- Reduzierte Stücklistenkosten: Die Integration mehrerer Widerstände in einem Bauteil senkt die Gesamtkosten für Komponenten und Montageprozesse.
- Verbesserte Signalintegrität: Kürzere Signalwege innerhalb des Bauteils minimieren parasitäre Effekte und gewährleisten eine klarere Signalübertragung.
- Robuste Konstruktion: Gefertigt nach strengen Qualitätsstandards, bietet das SIL 8-4 100 eine außergewöhnliche Beständigkeit gegenüber Umwelteinflüssen und mechanischer Belastung.

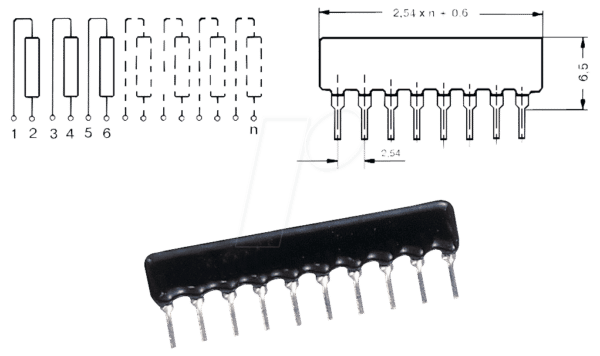

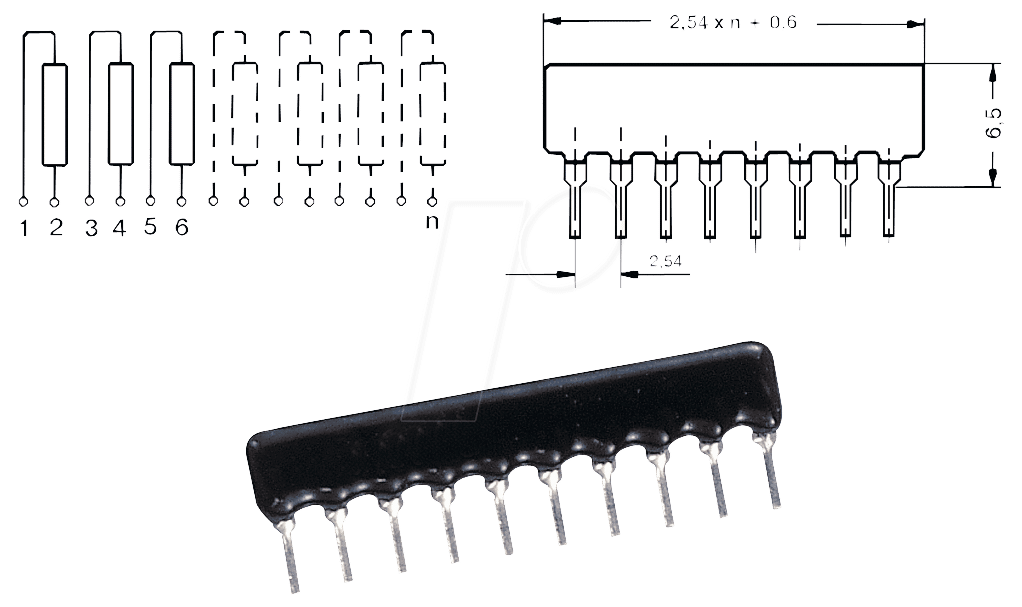

Technische Spezifikationen und Aufbau des SIL 8-4 100
Das SIL 8-4 100 ist ein hochentwickeltes Widerstandsnetzwerk, das auf den Prinzipien der Dünnschicht- oder Dickschichttechnologie basiert. Diese Technologie ermöglicht die präzise Aufbringung von Widerstandsmaterialien auf ein Keramiksubstrat, wodurch eng tolerierte Widerstandswerte erzielt werden können. Die interne Verschaltung der vier Einzelwiderstände erfolgt typischerweise mit einer gemeinsamen Kathode (common cathode) oder als unabhängige Einzelwiderstände, je nach spezifischer Bauform und Anwendungserfordernis. Die 8 Pins des Gehäuses sind für eine einfache und sichere Lötverbindung auf Standard-SMD- oder THT-Leiterplatten ausgelegt.
| Eigenschaft | Detail |
|---|---|
| Produktbezeichnung | SIL 8-4 100 – Widerstandsnetzwerk |
| Anzahl Einzelwiderstände | 4 |
| Widerstandswert pro Einheit | 100 Ohm |
| Bauform | 8 Pins |
| Technologie | Dünnschicht- oder Dickschicht-Widerstandstechnologie |
| Substratmaterial | Keramik (typischerweise Aluminiumoxid, Al₂O₃) |
| Toleranz (typisch) | ±1% bis ±5%, je nach spezifischem Bauteil |
| Anschlussart | SMD oder THT, abhängig von der spezifischen Variantenbezeichnung |
| Einsatzgebiet | Signalverarbeitung, Spannungs- und Stromteiler, digitale Schaltungen, Messtechnik |
| Temperaturkoeffizient | Niedrig, um Stabilität über einen weiten Temperaturbereich zu gewährleisten |
Anwendungsbereiche und Vorteile in der Praxis
Das SIL 8-4 100 Widerstandsnetzwerk findet breite Anwendung in einer Vielzahl von elektronischen Geräten und Systemen. Seine präzisen Eigenschaften machen es zu einer bevorzugten Wahl für folgende Bereiche:
- Digitale Schaltungen: Einsatz als Pull-up- oder Pull-down-Widerstände zur Stabilisierung von Eingangssignalen und zur Vermeidung von Schwebzuständen an digitalen Pins von Mikrocontrollern und Logik-ICs.
- Analoge Signalverarbeitung: Ideal zur Realisierung von Verstärkerstufen, Filterkreisen und Pegelwandlern, wo exakte Widerstandswerte für die Frequenzgang- und Verstärkungscharakteristik entscheidend sind.
- Messtechnik und Sensorik: In präzisen Messschaltungen zur Kalibrierung von Sensoren oder zur Erzeugung von Referenzspannungen, wo höchste Genauigkeit unerlässlich ist.
- Datenkommunikation: Verwendung in Schnittstellen wie RS-232 oder I²C, um Terminierungswiderstände zu implementieren und Signalreflexionen zu minimieren.
- Netzteildesign: Integration in Regelkreise zur Stabilisierung von Ausgangsspannungen und zur Optimierung der Stromversorgung.
Die Vorteile des SIL 8-4 100 liegen in seiner Fähigkeit, komplexe Schaltungsfunktionen mit einem einzigen, kompakten Bauteil zu realisieren. Dies führt zu einer reduzierten Leiterplattenfläche, geringeren Montageaufwänden und einer verbesserten Zuverlässigkeit der Endprodukte. Die konsistente Performance über einen breiten Temperaturbereich und die geringe Anfälligkeit für externe Störeinflüsse machen es zu einer vertrauenswürdigen Komponente für kritische Anwendungen.
Häufig gestellte Fragen zu SIL 8-4 100 – Widerstandsnetzwerk, Einzelwiderstände, 100 Ohm, 4Wid./8Pins
Was ist ein Widerstandsnetzwerk und wofür wird es eingesetzt?
Ein Widerstandsnetzwerk, auch als integrierter Widerstand bezeichnet, ist ein elektronisches Bauteil, das mehrere einzelne Widerstände in einem einzigen Gehäuse vereint. Es wird eingesetzt, um Platz auf der Leiterplatte zu sparen, die Anzahl der Lötstellen zu reduzieren und die Schaltungsentwicklung zu vereinfachen. Typische Anwendungen umfassen Pull-up/Pull-down-Widerstände, Spannungsteiler und Filter.
Welchen Vorteil bietet die Integration von vier Einzelwiderständen in einem Bauteil?
Die Integration von vier Einzelwiderständen in einem einzigen Bauteil wie dem SIL 8-4 100 bietet erhebliche Vorteile: Sie reduziert die Anzahl der zu bestückenden Komponenten, spart wertvollen Platz auf der Leiterplatte, minimiert das Risiko von Verdrahtungsfehlern und kann die Signalintegrität durch kürzere interne Signalwege verbessern.
Ist das SIL 8-4 100 für Hochfrequenzanwendungen geeignet?
Ja, Widerstandsnetzwerke wie das SIL 8-4 100, die auf Dünnschicht- oder Dickschichttechnologie basieren und präzise Fertigungstoleranzen aufweisen, sind oft für Hochfrequenzanwendungen geeignet, insbesondere wenn sie als Terminierungswiderstände oder in Filterkreisen eingesetzt werden. Die geringen parasitären Kapazitäten und Induktivitäten sind hierbei vorteilhaft.
Welche Arten von Verbindungen sind bei dem 8-Pin-Gehäuse üblich?
Bei einem 8-Pin-Gehäuse für Widerstandsnetzwerke sind verschiedene Anschlusskonfigurationen üblich. Oft handelt es sich um vier unabhängige Widerstände, bei denen jeder Pin als Anschluss dient, oder um Konfigurationen mit einer gemeinsamen Kathode (common cathode), bei der ein Pin für alle Widerstände gemeinsam genutzt wird. Die spezifische Verschaltung ist für den jeweiligen Bauteiltyp dokumentiert.
Wie wähle ich die richtige Toleranz für mein Projekt aus?
Die Wahl der richtigen Toleranz hängt von der erforderlichen Präzision Ihrer Anwendung ab. Für allgemeine digitale Anwendungen reichen oft 5% oder 10% Toleranzen aus. Für präzise analoge Schaltungen, Messtechnik oder Signalverarbeitung sind jedoch engere Toleranzen wie ±1% oder ±0,5% notwendig, um eine hohe Genauigkeit der Schaltungsfunktion zu gewährleisten.
Kann das SIL 8-4 100 in Umgebungen mit hohen Temperaturen eingesetzt werden?
Die meisten Widerstandsnetzwerke sind für einen bestimmten Temperaturbereich spezifiziert. Bauteile auf Keramiksubstrat und mit Dünnschichttechnologie bieten in der Regel eine gute thermische Stabilität und sind für den Einsatz in moderat erhöhten Temperaturen geeignet. Es ist jedoch ratsam, die spezifischen Datenblätter des Herstellers bezüglich des maximal zulässigen Betriebstemperaturbereichs zu konsultieren.
Welche Art von Substrat wird für solche Widerstandsnetzwerke verwendet und warum?
Typischerweise wird für hochwertige Widerstandsnetzwerke ein Keramiksubstrat, wie beispielsweise Aluminiumoxid (Al₂O₃), verwendet. Keramik bietet eine ausgezeichnete thermische Leitfähigkeit, hohe mechanische Festigkeit und eine sehr geringe thermische Ausdehnung. Dies gewährleistet eine hohe Stabilität des Widerstandswertes über einen breiten Temperaturbereich und schützt die empfindlichen Widerstandselemente.
