SIL 6-3 560 – Ihr Präzisionswiderstandsnetzwerk für Anspruchsvolle Anwendungen
Suchen Sie nach einer zuverlässigen und präzisen Lösung zur Spannungs- und Stromregelung in Ihren elektronischen Schaltungen? Das SIL 6-3 560 Widerstandsnetzwerk, mit seinen Einzelwiderständen von jeweils 560 Ohm und einer Konfiguration von 3 Widerständen/6 Pins, bietet die exakte Performance, die professionelle Entwickler und ambitionierte Hobbyisten benötigen, um Signalintegrität und Funktionalität zu gewährleisten. Dieses Bauteil ist speziell konzipiert, um komplexe Schaltungsanforderungen effizient und platzsparend zu erfüllen, wo einzelne diskrete Widerstände an ihre Grenzen stoßen.
Herausragende Präzision und Zuverlässigkeit
Das SIL 6-3 560 übertrifft Standardlösungen durch seine integrierte Bauweise und die garantierte Präzision jedes einzelnen 560-Ohm-Widerstands. Anstatt mehrere diskrete Bauteile zu verbauen, was zu erhöhter Fehleranfälligkeit, höherem Montageaufwand und mehr Platzbedarf führt, bietet dieses Widerstandsnetzwerk eine kompakte und stabile Einheit. Die sorgfältige Fertigung stellt sicher, dass Toleranzen gering gehalten werden und somit die Stabilität Ihrer Schaltung über lange Betriebszeiten hinweg gewährleistet ist. Dies ist entscheidend für Anwendungen, bei denen selbst kleinste Abweichungen die Gesamtleistung beeinträchtigen könnten.
Technische Spezifikationen und Konfigurationsvorteile
Das Kernstück des SIL 6-3 560 bildet die Anordnung von drei unabhängigen 560-Ohm-Widerständen, die über sechs Pins zugänglich sind. Diese Konfiguration ermöglicht vielfältige Schaltungsdesigns, sei es für die Erzeugung von Spannungsteilern, die Begrenzung von Strömen oder als Teil von Filter- und Dämpfungsschaltungen. Die Einzelwiderstände sind so optimiert, dass sie eine hohe thermische Stabilität und niedrige Rauschwerte aufweisen, was sie ideal für anspruchsvolle Signalverarbeitungsaufgaben macht.
Vorteile des SIL 6-3 560 Widerstandsnetzwerks
- Platzersparnis: Konsolidiert drei Einzelwiderstände in einem kompakten Gehäuse, reduziert die Leiterplattendichte und vereinfacht das Layout.
- Reduzierte Montagekosten: Weniger Bauteile bedeuten schnellere Bestückungsprozesse und geringere Fertigungskosten.
- Verbesserte Zuverlässigkeit: Weniger Lötstellen und Verbindungen minimieren potenzielle Fehlerquellen und erhöhen die Langzeitstabilität.
- Hohe Präzision: Jeder 560-Ohm-Widerstand ist präzise gefertigt, um konsistente elektrische Eigenschaften zu gewährleisten.
- Thermische Stabilität: Entwickelt für gleichbleibende Leistung auch bei variierenden Betriebstemperaturen.
- Geringe Induktivität und Kapazität: Optimal für Hochfrequenzanwendungen, bei denen parasitäre Effekte minimiert werden müssen.
- Vielseitigkeit: Ermöglicht diverse Schaltungstopologien durch die unabhängige Zugänglichkeit der Widerstände.
Einsatzgebiete und Anwendungsbereiche
Das SIL 6-3 560 Widerstandsnetzwerk findet aufgrund seiner präzisen und stabilen Eigenschaften breite Anwendung in zahlreichen technologischen Sektoren. Ingenieure in der Telekommunikation setzen es zur Signalaufbereitung und zur Kalibrierung von Messgeräten ein. In der Medizintechnik gewährleistet seine Zuverlässigkeit die Integrität empfindlicher Messungen. Auch in der Automobilindustrie, wo Robustheit und Langlebigkeit entscheidend sind, spielt dieses Widerstandsnetzwerk eine wichtige Rolle bei der Steuerung elektronischer Systeme. Weiterhin ist es eine ideale Wahl für professionelle Audio- und Videotechnik sowie für industrielle Steuerungs- und Automatisierungslösungen, wo präzise elektrische Parameter unerlässlich sind.
Qualität und Materialbeschaffenheit
Die Qualität des SIL 6-3 560 Widerstandsnetzwerks basiert auf hochwertigen Materialien und einem optimierten Fertigungsprozess. Die Widerstandselemente werden aus präzisen Legierungen gefertigt, die eine hohe spezifische Widerstandsfähigkeit bei gleichzeitig exzellenter Temperaturstabilität aufweisen. Die äußere Kapselung schützt die empfindlichen Innenkomponenten vor Umwelteinflüssen wie Feuchtigkeit und Staub, während die robusten Anschluss-Pins eine sichere und leitfähige Verbindung gewährleisten. Die Auswahl der Materialien ist darauf ausgelegt, eine lange Lebensdauer und konstante elektrische Eigenschaften über den gesamten Lebenszyklus des Bauteils zu garantieren.
Detaillierte Produktinformationen
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Widerstandsnetzwerk |
| Modellbezeichnung | SIL 6-3 560 |
| Anzahl Einzelwiderstände | 3 |
| Anzahl Pins | 6 |
| Widerstandswert pro Einzelwiderstand | 560 Ohm |
| Toleranz (typisch) | ± 1% |
| Leistung pro Widerstand (maximal) | 0.125 Watt (abhängig von Umgebungstemperatur und Kühlung) |
| Temperaturkoeffizient | Typisch ± 50 ppm/°C |
| Betriebstemperaturbereich | -55°C bis +125°C |
| Gehäuseform | SIP (Single In-line Package) |
| Anschlussart | Through-Hole (THT) |
| Anwendungsbereiche | Signalverarbeitung, Spannungsteiler, Stromlimitierung, Filterung, Kalibrierung |
FAQ – Häufig gestellte Fragen zu SIL 6-3 560 – Widerstandsnetzwerk, Einzelwiderstände, 560 Ohm, 3Wid./6Pins
Was ist der Hauptvorteil der Verwendung eines Widerstandsnetzwerks gegenüber einzelnen Widerständen?
Der Hauptvorteil liegt in der Platzersparnis, der Vereinfachung des Leiterplattendesigns, der Reduzierung von Montageaufwand und potenziellen Fehlerquellen durch weniger Lötstellen. Zudem gewährleistet die integrierte Bauweise oft eine bessere thermische Anbindung und damit stabilere elektrische Eigenschaften.
Für welche Art von Schaltungen ist dieses Widerstandsnetzwerk besonders geeignet?
Es eignet sich hervorragend für Schaltungen, die präzise Spannungsteiler erfordern, zur Stromlimitierung, in Filteranordnungen, für Kalibrierungszwecke oder überall dort, wo mehrere Widerstände mit identischem oder ähnlichem Wert benötigt werden und eine kompakte Bauweise gewünscht ist.
Welche Toleranz weist das SIL 6-3 560 auf?
Die typische Toleranz für dieses Widerstandsnetzwerk liegt bei ± 1%, was eine hohe Präzision für anspruchsvolle elektronische Anwendungen gewährleistet.
Ist dieses Widerstandsnetzwerk für Hochfrequenzanwendungen geeignet?
Ja, das Design von Widerstandsnetzwerken wie dem SIL 6-3 560 ist oft auf geringe parasitäre Induktivitäten und Kapazitäten ausgelegt, was sie für viele Hochfrequenzanwendungen geeignet macht, bei denen Signalintegrität entscheidend ist.
Was bedeutet „3Wid./6Pins“ genau?

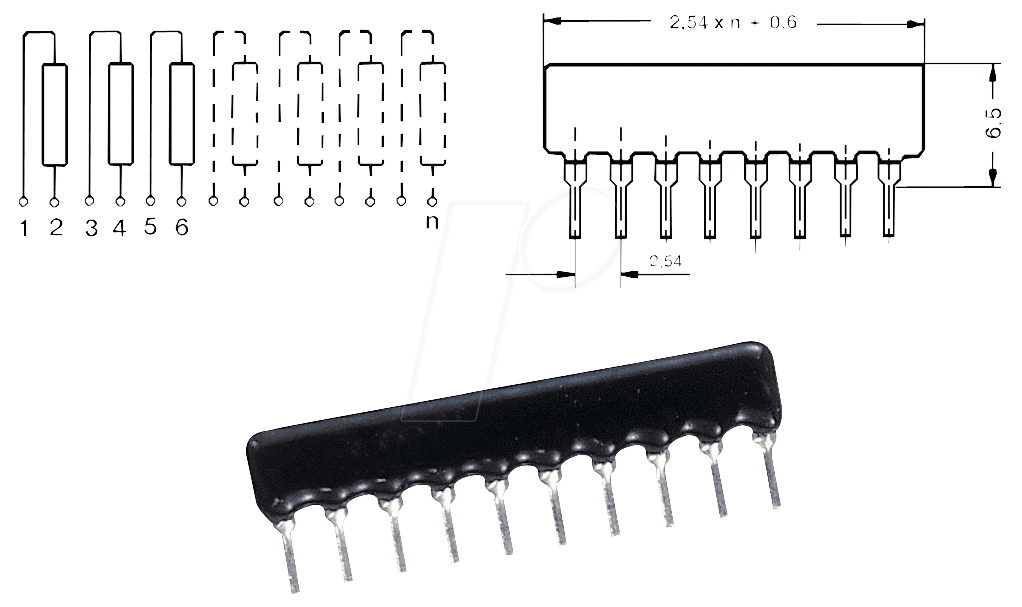

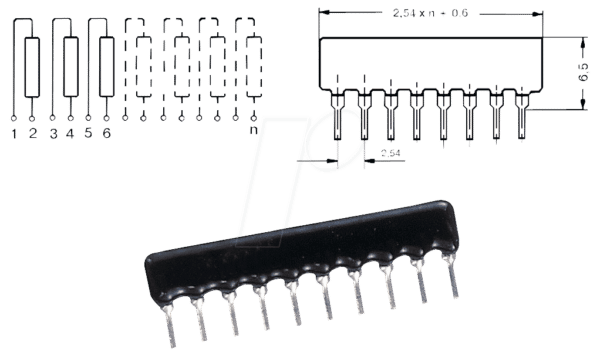

„3Wid./6Pins“ bedeutet, dass das Bauteil drei separate Widerstände (Wid.) enthält, die jeweils über eigene Anschlüsse verfügen, und dass das gesamte Gehäuse sechs Anschluss-Pins (Pins) hat, um die Verdrahtung dieser drei Widerstände zu ermöglichen.
Wie beeinflusst die Betriebstemperatur die Leistung des Widerstandsnetzwerks?
Das SIL 6-3 560 ist für einen breiten Betriebstemperaturbereich von -55°C bis +125°C spezifiziert. Die Leistung der Widerstände kann sich jedoch mit der Temperatur ändern, was durch den Temperaturkoeffizienten (typisch ± 50 ppm/°C) quantifiziert wird. Dies bedeutet, dass sich der Widerstandswert pro Grad Celsius geringfügig ändert.
Kann ich die einzelnen Widerstände im SIL 6-3 560 parallel oder in Serie schalten, um andere Widerstandswerte zu erzielen?
Ja, da die drei Einzelwiderstände intern getrennt sind und über die sechs Pins zugänglich sind, können sie je nach Schaltungsdesign parallel oder in Serie geschaltet werden, um unterschiedliche Gesamtwiderstandswerte oder spezifische Teilerverhältnisse zu realisieren. Es ist jedoch wichtig, die maximale Verlustleistung des einzelnen Widerstands und des gesamten Netzwerks dabei zu berücksichtigen.
